Индивидуальный расчёт · № 1661

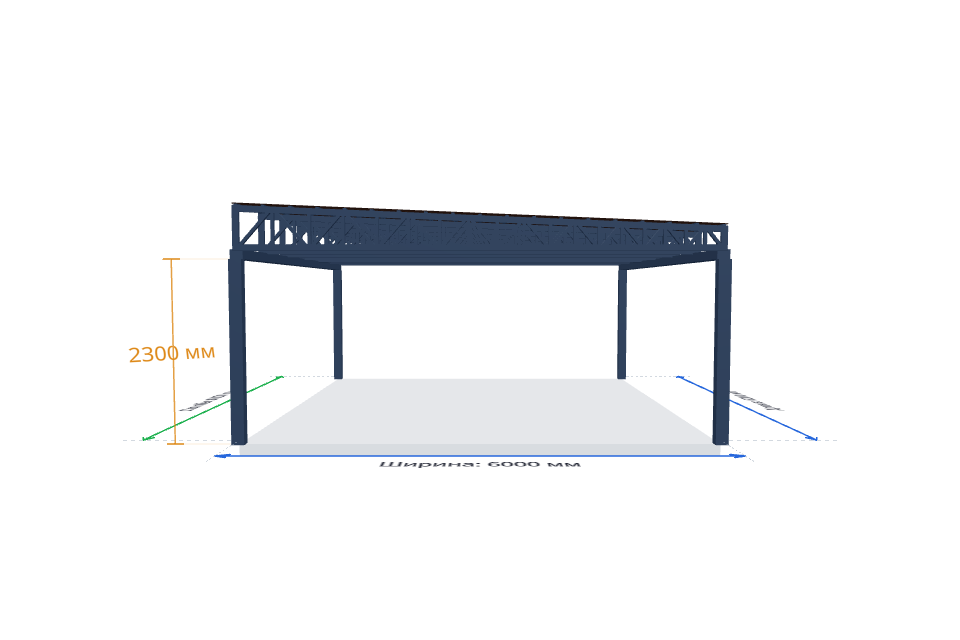

Навес для автомобиля 6000×6000 мм
Односкатная схема · профнастил
Пояса ферм — 80x40x3.0, решётка — 40x40x2.0. Комплект с монтажом на участке.
Металлокаркас
80x40x3.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 6000 мм
- Длина навеса
- 6000 мм
- Высота стоек
- 2300 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1000 мм
- Фактический шаг ферм
- 1 000 мм
- Профиль поясов
- 80x40x3.0
- Профиль решётки
- 40x40x2.0
- Расчётная масса
- 1 543,47 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.

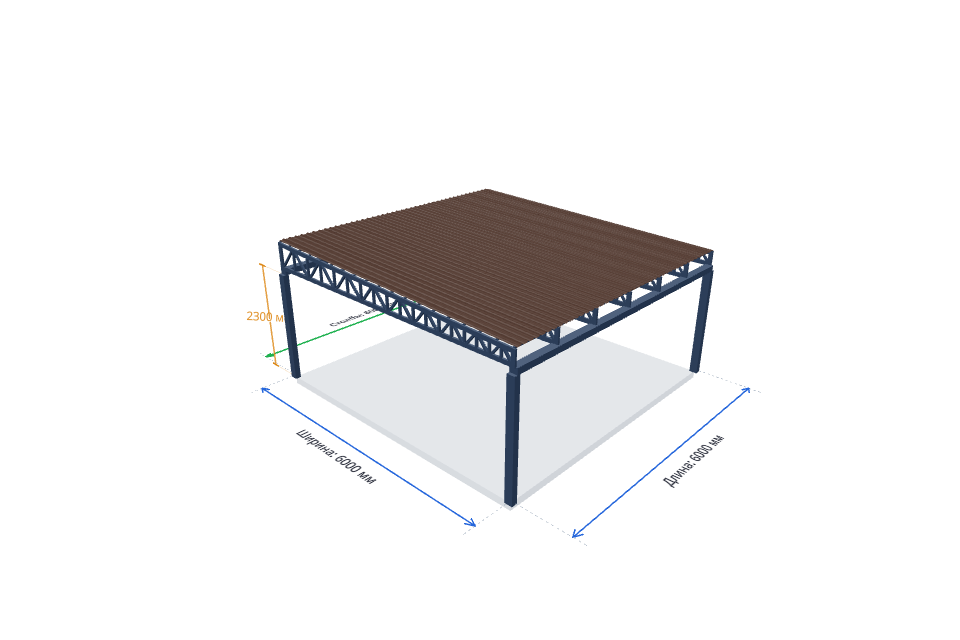

Автомобильный навес 6000×6000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 6000 мм и длиной 6000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 6000 мм, длина — 6000 мм, высота стоек — 2300 мм. Поперечных ферм — 7, заданный максимальный шаг между ними — 1000 мм. Конструктивная высота ферм — 230 мм, подъём или перепад — 250 мм.
Каркас: пояса ферм — профиль 80x40x3.0, решётка — 40x40x2.0, прогоны — 40x20x1.5, стойки и продольная обвязка — 160x120x6.0. Заполнение ферм усиленное, с раскосами и вертикальными стойками. Общая длина профильных труб — 322,07 м, расчётная масса металлокаркаса — 1 543,47 кг.
Кровля: профнастил, расчётная площадь — 36,63 м². Ветровые планки по двум торцам — 12.2 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 62,66 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
По запросу
Монтаж
261 083 ₽
Доставка
Не включена
Для полной цены требуется уточнение
- Не задана расценка: Стойки и обвязка, профиль 160x120x6.0
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 80x40x3.0 | 91.2 м | 34 578 ₽ |
| Решётка, профиль 40x40x2.0 | 73.7 м | 13 586 ₽ |
| Прогоны, профиль 40x20x1.5 | 114.0 м | 12 435 ₽ |
| Стойки и обвязка, профиль 160x120x6.0 | 21.2 м | По запросу |
| Кровельное покрытие | 36.6 м² | 28 975 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 12.2 м | 5 495 ₽ |
| Опорные пластины и анкеры столбов | 4 компл. | 6 000 ₽ |
| Изготовление поперечных ферм | 650.796 кг | 73 215 ₽ |
| Подготовка столбов, балок и деталей каркаса | 674.252 кг | 35 398 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Монтаж столба на готовое основание, до 3 м | 4 шт. | 6 000 ₽ |
| Монтаж продольных балок | 12 м | 6 300 ₽ |
| Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг | 7 шт. | 18 900 ₽ |
| Монтаж прогонов | 114 м | 18 810 ₽ |
| Монтаж кровли из профнастила | 36.631 м² | 24 726 ₽ |
| Монтаж торцевых планок | 12.21 м | 5 495 ₽ |
| Зачистка металла | 59.245 м² | 8 887 ₽ |
| Грунт-эмаль по металлу | 14.811 кг | 10 368 ₽ |
| Грунтование и окраска металла | 59.245 м² | 20 736 ₽ |
| Плита: Бетон М300 / B22,5, запас 5% | 5.67 м³ | 42 525 ₽ |
| Плита: Арматура Ø12: сетка с нахлёстами 480 мм | 734.08 м | 40 374 ₽ |
| Плита: Доска 40×150 мм: периметр плиты, полная толщина | 24 м | 4 320 ₽ |
| Плита: Песок: подушка 200 мм | 7.2 м³ | 6 480 ₽ |
| Плита: Вязальная проволока, 5 г на соединение | 9.61 кг | 2 403 ₽ |
| Плита: Разметка периметра плиты | 24 м | 1 080 ₽ |
| Плита: Разработка грунта под плиту и песчаную подушку | 12.6 м³ | 34 020 ₽ |
| Плита: Устройство и уплотнение песчаной подушки | 7.2 м³ | 9 720 ₽ |
| Плита: Монтаж и демонтаж опалубки плиты | 3.6 м² | 4 590 ₽ |
| Плита: Сборка и вязка арматурных сеток плиты | 651.863 кг | 88 002 ₽ |
| Плита: Приём, укладка и вибрирование бетона плиты | 5.4 м³ | 19 440 ₽ |
| Плита: Выравнивание, затирка поверхности плиты и уход за бетоном | 36 м² | 13 500 ₽ |
| Плита: Подготовительные и завершающие работы по плите | 1 заказ | 7 500 ₽ |
| ИТОГО | По запросу | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 22.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

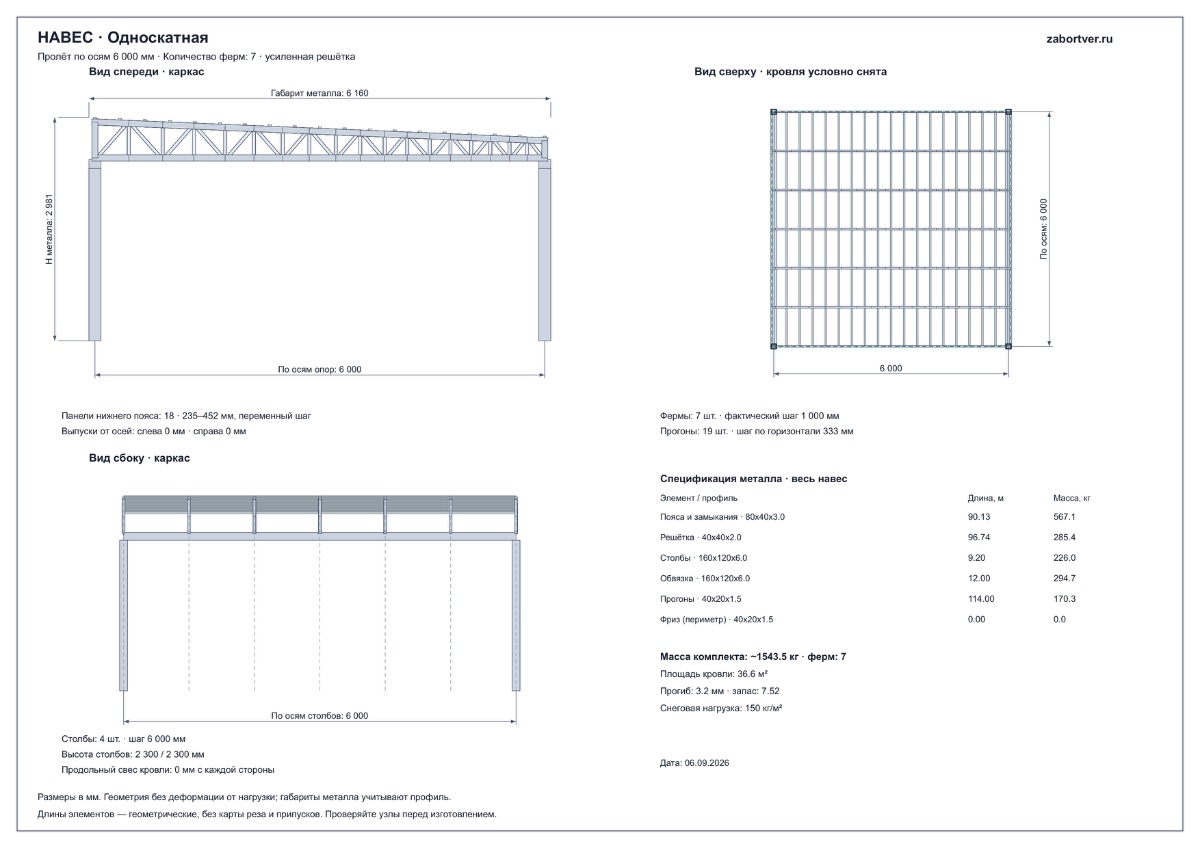

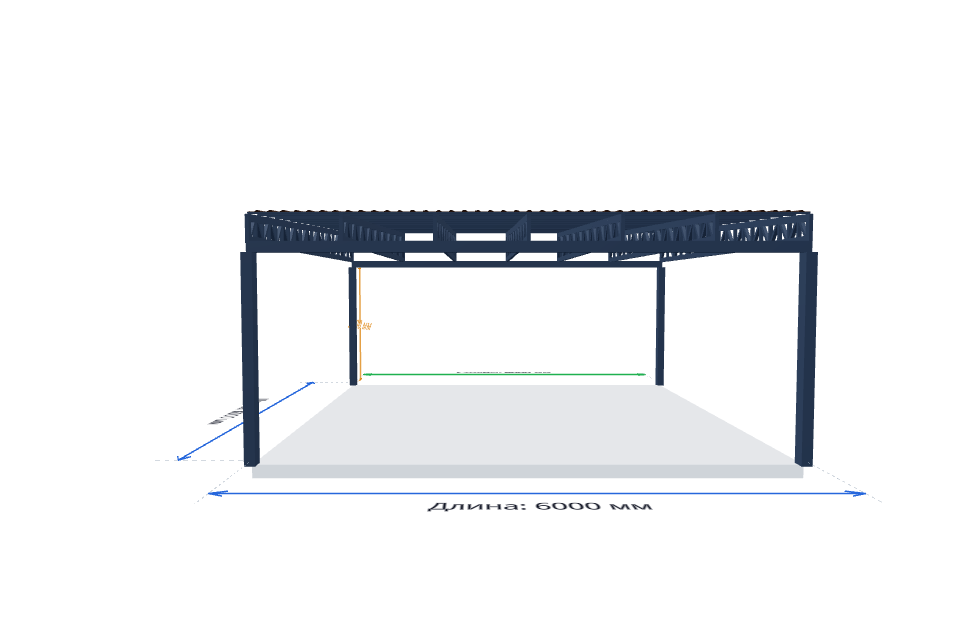

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 6 000 × 6 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 6 000 × 6 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.
Инженерная проверка
Статус: Проходит. Прогиб 3,2 мм, коэффициент запаса 7,52.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

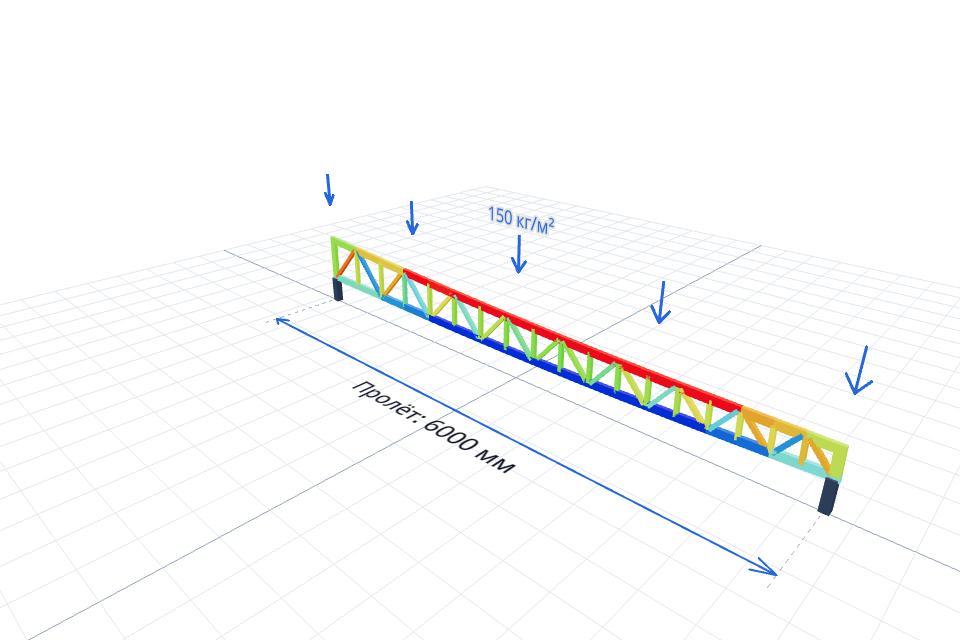

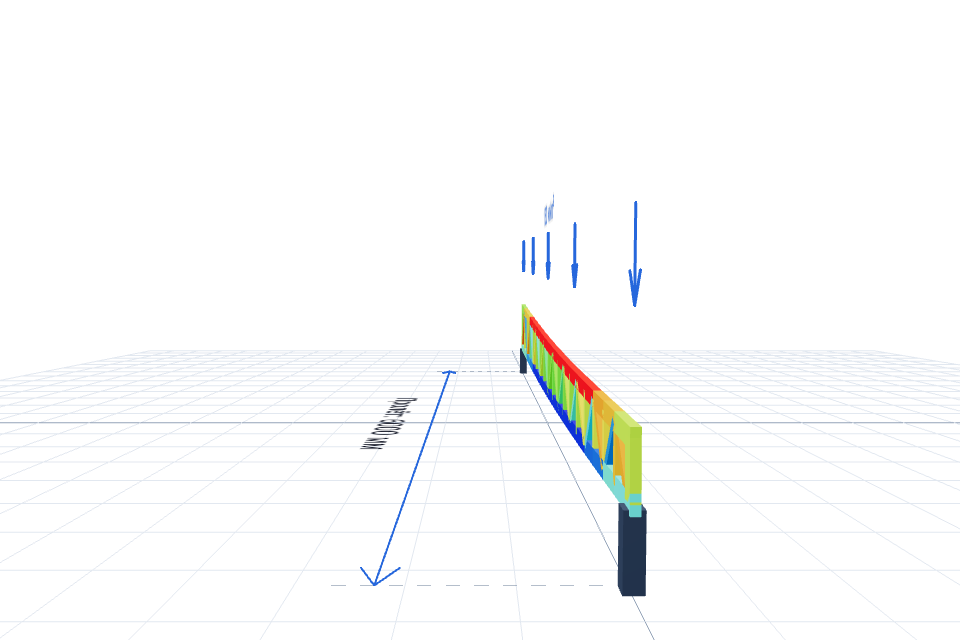

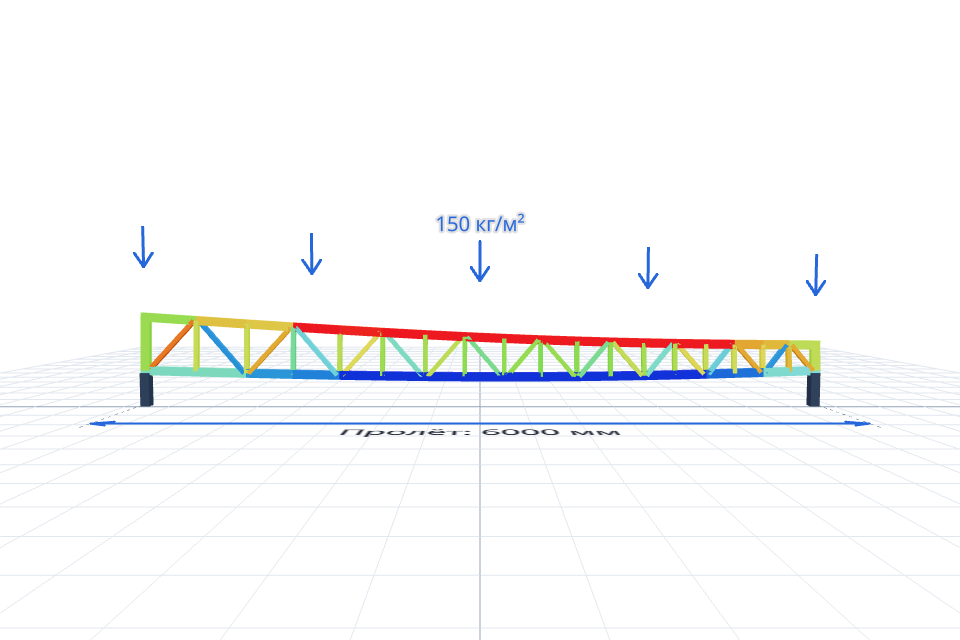

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
