Навес для автомобиля 6000×6000 мм
Односкатная схема · профнастил
Пояса ферм — 80x40x2.0, решётка — 80x80x2.0. Комплект с монтажом на участке.
Металлокаркас
80x40x2.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Не проходит
Основные характеристики
- Пролёт между опорами
- 6000 мм
- Длина навеса
- 6000 мм
- Высота стоек
- 2500 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1500 мм
- Фактический шаг ферм
- 1 500 мм
- Профиль поясов
- 80x40x2.0
- Профиль решётки
- 80x80x2.0
- Расчётная масса
- 925,53 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 6000×6000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 6000 мм и длиной 6000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 6000 мм, длина — 6000 мм, высота стоек — 2500 мм. Поперечных ферм — 5, заданный максимальный шаг между ними — 1500 мм. Конструктивная высота ферм — 230.1881727608137 мм, подъём или перепад — 499.3548387096774 мм.
Каркас: пояса ферм — профиль 80x40x2.0, решётка — 80x80x2.0, прогоны — 40x40x2.0, стойки и продольная обвязка — 80x80x3.0. Заполнение ферм усиленное, с раскосами и вертикальными стойками. Общая длина профильных труб — 224,67 м, расчётная масса металлокаркаса — 925,53 кг.
Кровля: профнастил, расчётная площадь — 40,44 м². Ветровые планки по двум торцам — 12.8 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 56,54 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
247 400 ₽
Монтаж
69 000 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 501.256 кг | 41 353,6 ₽ |
| Подготовка столбов, балок и деталей каркаса | 424.272 кг | 22 274,28 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Монтаж столба с бетонированием, до 3 м | 6 шт. | 10 800 ₽ |
| Монтаж продольных балок | 12.6 м | 6 615 ₽ |
| Монтаж поперечной фермы: до 9 м и 250 кг | 5 шт. | 9 000 ₽ |
| Монтаж прогонов | 75.6 м | 5 670 ₽ |
| Зачистка, грунтование и окраска металла | 56.543 м² | 42 407,2 ₽ |
| Профиль 80x80x3.0 — обвязка, стойки | 42.0 м | 21 501,47 ₽ |
| Профиль 80x40x2.0 — пояса | 72.0 м | 20 355,84 ₽ |
| Профиль 80x80x2.0 — решётка | 54.0 м | 22 030,38 ₽ |
| Профиль 40x40x2.0 — прогоны | 144.0 м | 26 167,68 ₽ |
| Грунт-эмаль по металлу | 14.136 кг | 9 895,01 ₽ |
| Итого по разделу «Каркас навеса» | 241 070,46 ₽ | |
| Основания столбов | ||
| Бурение Ø300 мм: 7.20 м × 1 (ставка Ø300 мм) | 7.2 прив. м | 3 240 ₽ |
| Бетонирование оснований опор | 0.463 м³ | 486 ₽ |
| Бетон оснований столбов, запас 5% | 0.486 м³ | 3 645,01 ₽ |
| Итого по разделу «Основания столбов» | 7 371,01 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 40.444 м² | 27 300,03 ₽ |
| Монтаж торцевых планок | 12.84 м | 2 888,89 ₽ |
| Кровельное покрытие | 40.4 м² | 31 991,59 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 12.8 м | 5 777,78 ₽ |
| Итого по разделу «Кровля» | 67 958,29 ₽ | |
| ИТОГО | 316 399,76 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 27.10.2026. Окончательную комплектацию и цену подтвердит менеджер.
Чертёж навеса
Вид спереди, сбоку и сверху для навеса 6 000 × 6 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 6 000 × 6 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Фермы, прогоны и ригели
Проверка не пройденаНужно усилить каркас
| Элемент | МПа | Прогиб, мм | % L/200 |
|---|---|---|---|
| Ригели и продольные фермы | 220.6 | 11.95 | 80% |
| Прогоны | 60.4 | 1.81 | 24% |
| Поперечные фермы | 79.4 | 5.01 | 17% |
Снег: 150 кг/м². Ориентир прогиба — L/200. Цвет показывает напряжения; серым обозначены элементы вне проверки.
Реакции опор: 67.38 кН.
Проверка элементов при жёстких опорах: поперечные фермы — плоский МКЭ, прогоны и ригели — непрерывные балки. Податливость столбов, пространственная устойчивость, швы и анкеры не проверяются.
Вес кровельного покрытия задан равным нулю. Вес труб учитывается автоматически.
Инженерная проверка
Статус: Не проходит. Прогиб 11,95 мм, коэффициент запаса 1,09.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. Нагрузка кровли передаётся через непрерывные прогоны на каждую ферму, затем через ригели на опоры. Комплект без покрытия проверяется на тот же снег.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации не пройдена — прогиб 11.9 мм, коэффициент запаса 1.09. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 150 кг/м² (26), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Нагрузка навеса: фермы, прогоны и ригели

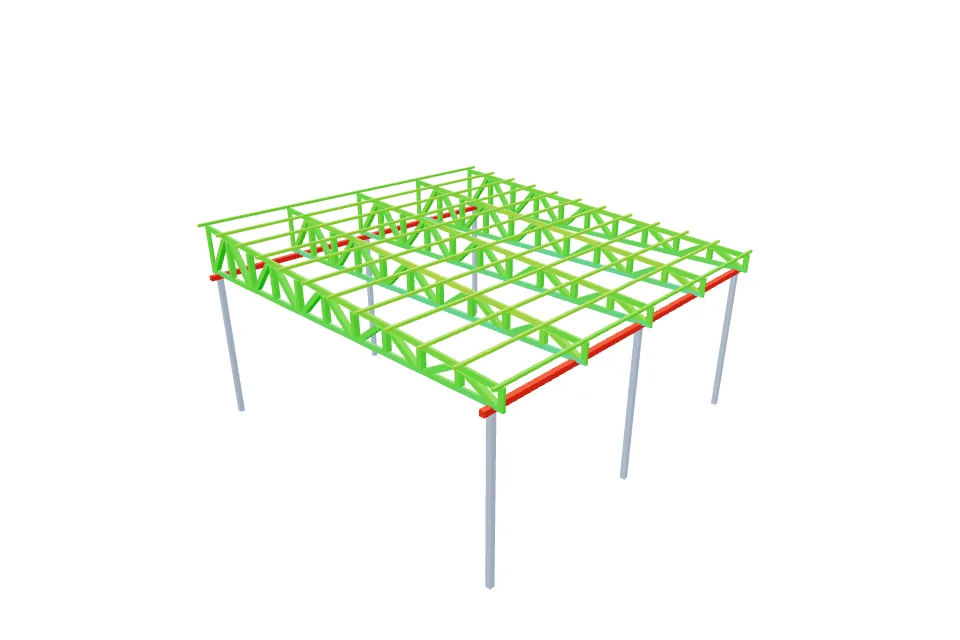

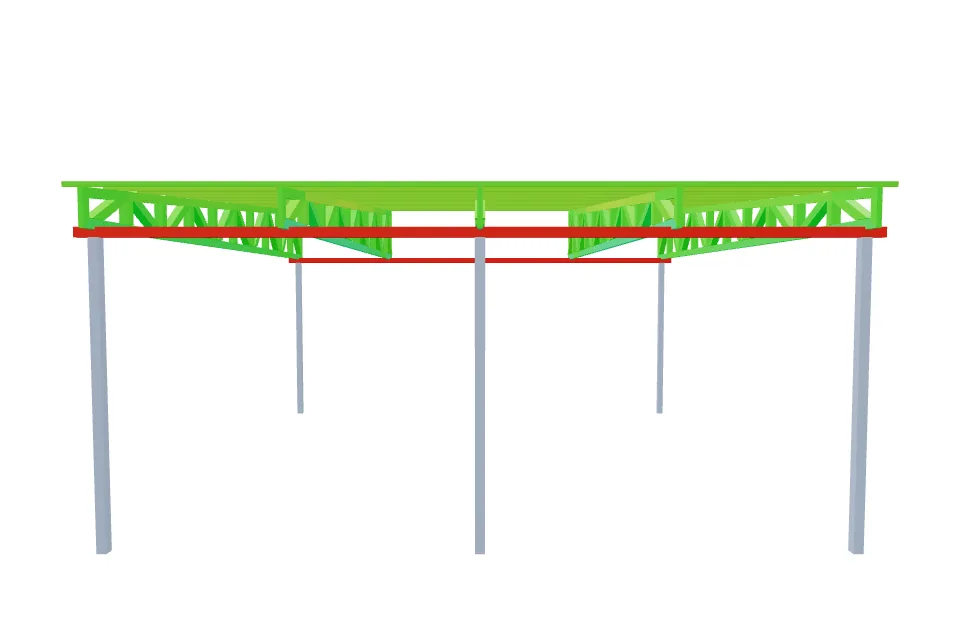

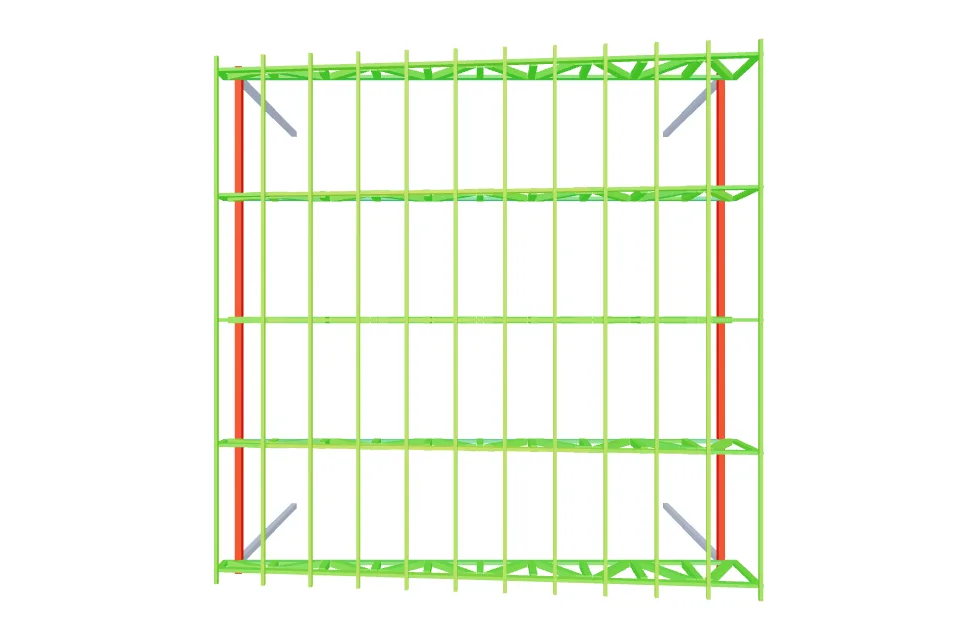

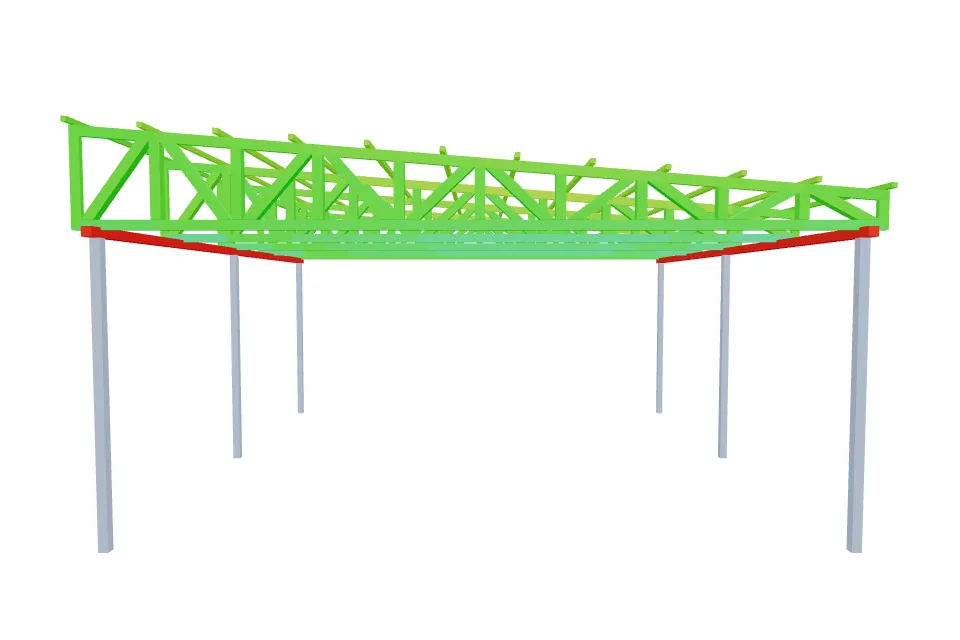

Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
Проверить расчёт перед изготовлением
Уточним комплектацию, площадку и условия получения.
