Навес 6000×30000 мм односкатный, кровля профнастил (пояс 60x40x3.0, шаг 1500 мм) в Твери: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 6000 мм
Длина навеса: 30000 мм
Высота стоек: 3000 мм
Кровля: Профнастил
Шаг ферм, не более: 1500 мм
Фактический шаг ферм: 1 500 мм
Профиль поясов: 60x40x3.0
Профиль решётки: 40x40x3.0
Расчётная масса: 6 234,01 кг

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

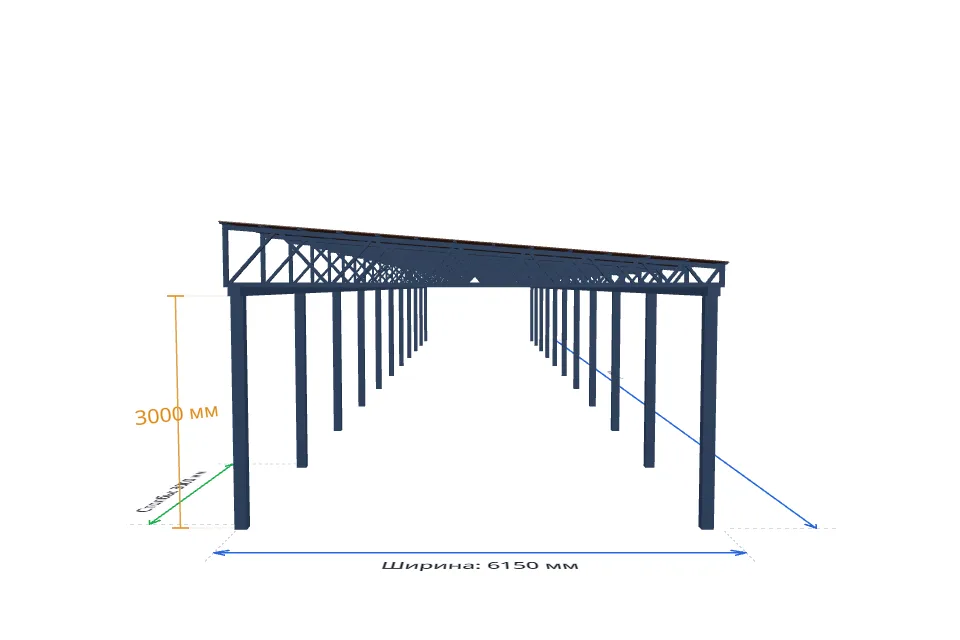

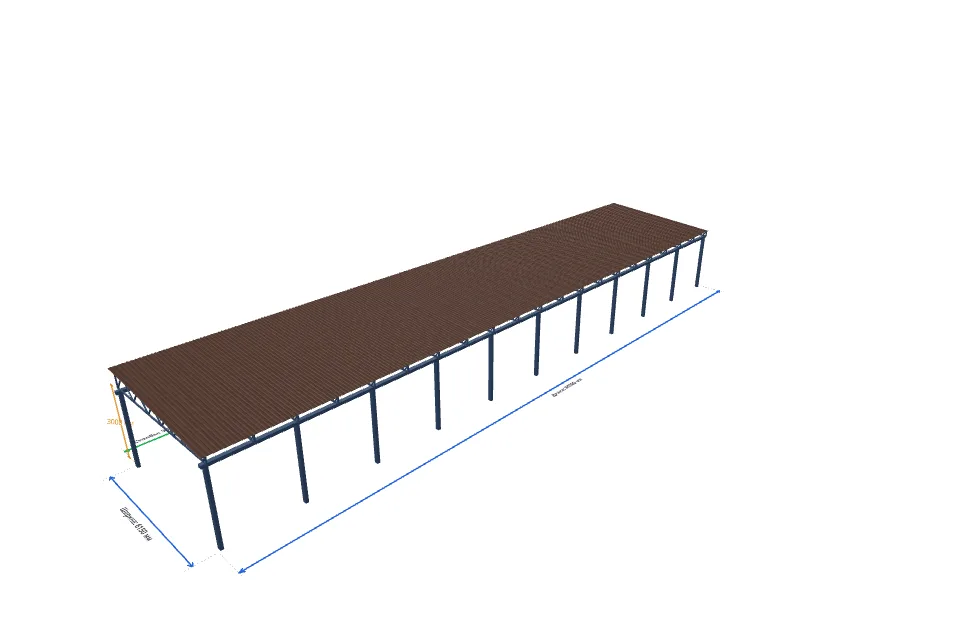

Автомобильный навес 6000×30000 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 6000 мм и длиной 30000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

Геометрия: пролёт между опорами — 6000 мм, длина — 30000 мм, высота стоек — 3000 мм. Поперечных ферм — 21, заданный максимальный шаг между ними — 1500 мм. Конструктивная высота ферм — 230 мм, подъём или перепад — 500 мм.

Каркас: пояса ферм — профиль 60x40x3.0, решётка — 40x40x3.0, прогоны — 40x20x2.0, стойки и продольная обвязка — 160x120x6.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 1 019,45 м, расчётная масса металлокаркаса — 6 234,01 кг.

Кровля: профнастил, расчётная площадь — 194,52 м². Ветровые планки по двум торцам — 12.8 м.

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 208,29 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Изготовление комплекта и монтаж — отдельными строками
Проверка снеговой нагрузки и чертёж
Доставка, основание и дополнительные работы — отдельно

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

По запросу

Монтаж

291 527 ₽

Доставка

Не включена

Для полной цены требуется уточнение

Профиль 160x120x6.0: заготовка 30.300 м длиннее доступного хлыста.
Профиль 40x20x2.0: заготовка 30.300 м длиннее доступного хлыста.
Не задана расценка: Профиль 160x120x6.0 — обвязка, стойки

Детальная смета

Позиция	Количество	Стоимость
Каркас навеса
Изготовление поперечных ферм	1899.123 кг	156 677,61 ₽
Подготовка столбов, балок и деталей каркаса	4509.42 кг	236 744,55 ₽
Разметка мест установки опор	1 компл.	3 000 ₽
Монтаж столба с бетонированием, до 3 м	22 шт.	39 600 ₽
Монтаж продольных балок	60.6 м	31 815 ₽
Монтаж поперечной фермы: до 9 м и 250 кг	21 шт.	37 800 ₽
Монтаж прогонов	424.2 м	31 815 ₽
Зачистка, грунтование и окраска металла	225.636 м²	169 227,29 ₽
Профиль 160x120x6.0 — обвязка, стойки	132.0 м	По запросу
Профиль 60x40x3.0 — пояса	300.0 м	92 880 ₽
Профиль 40x40x3.0 — решётка	198.0 м	47 993,22 ₽
Профиль 40x20x2.0 — прогоны	0.0 м	По запросу
Грунт-эмаль по металлу	56.409 кг	39 486,37 ₽
Итого по разделу «Каркас навеса»		По запросу
Основания столбов
Бурение Ø300 мм: 26.40 м × 1 (ставка Ø300 мм)	26.4 прив. м	11 880 ₽
Бетонирование оснований опор	1.359 м³	1 427,19 ₽
Бетон оснований столбов, запас 5%	1.427 м³	10 703,91 ₽
Итого по разделу «Основания столбов»		24 011,1 ₽
Кровля
Монтаж кровли из профнастила	194.52 м²	131 301,17 ₽
Монтаж торцевых планок	12.84 м	2 888,91 ₽
Кровельное покрытие	194.5 м²	153 865,52 ₽
Ветровая (торцевая) планка — два торца кровли	12.8 м	5 777,83 ₽
Итого по разделу «Кровля»		293 833,43 ₽
ИТОГО		По запросу

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 23.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

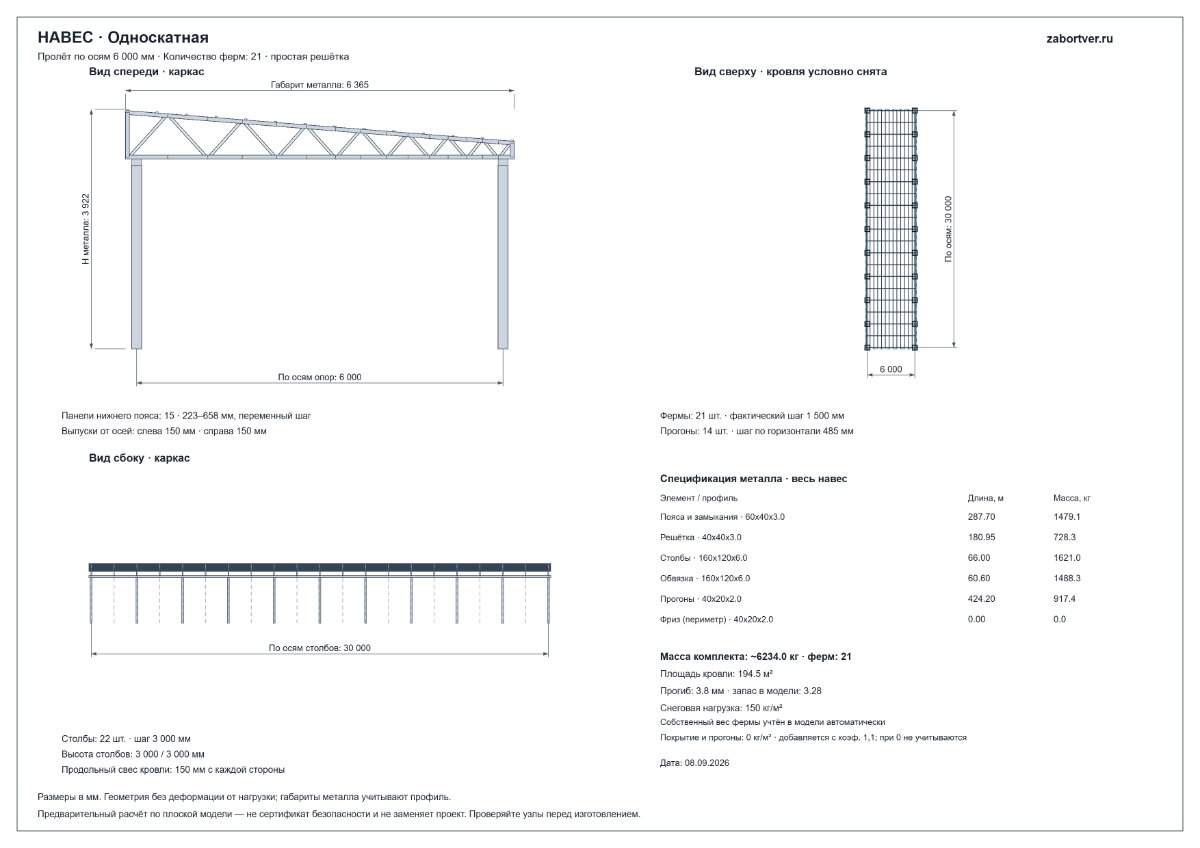

Чертёж навеса

Вид спереди, сбоку и сверху для навеса 6 000 × 30 000 мм. Векторный чертёж для просмотра и печати.

Готовим SVG-чертёж…

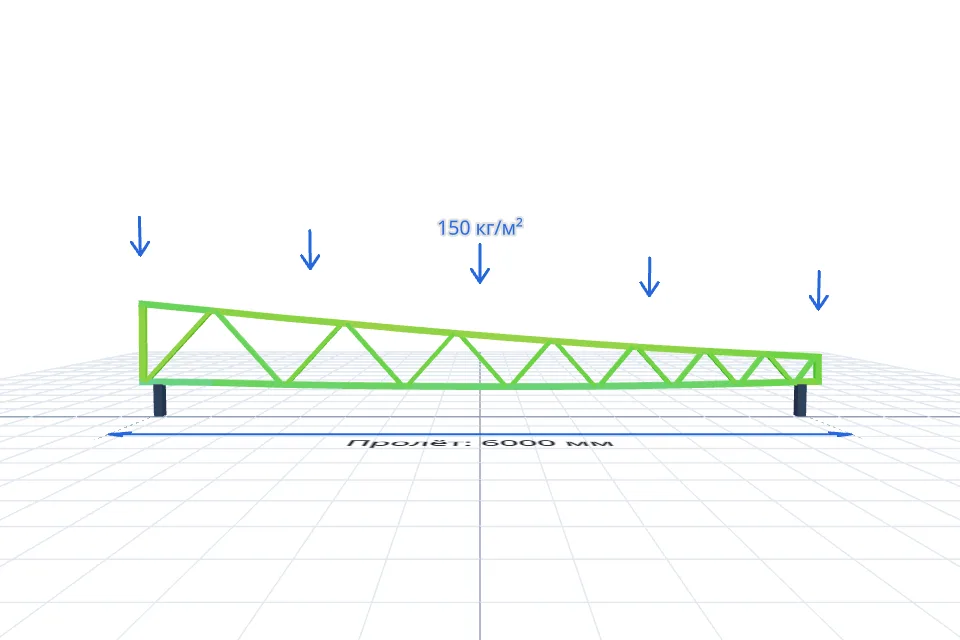

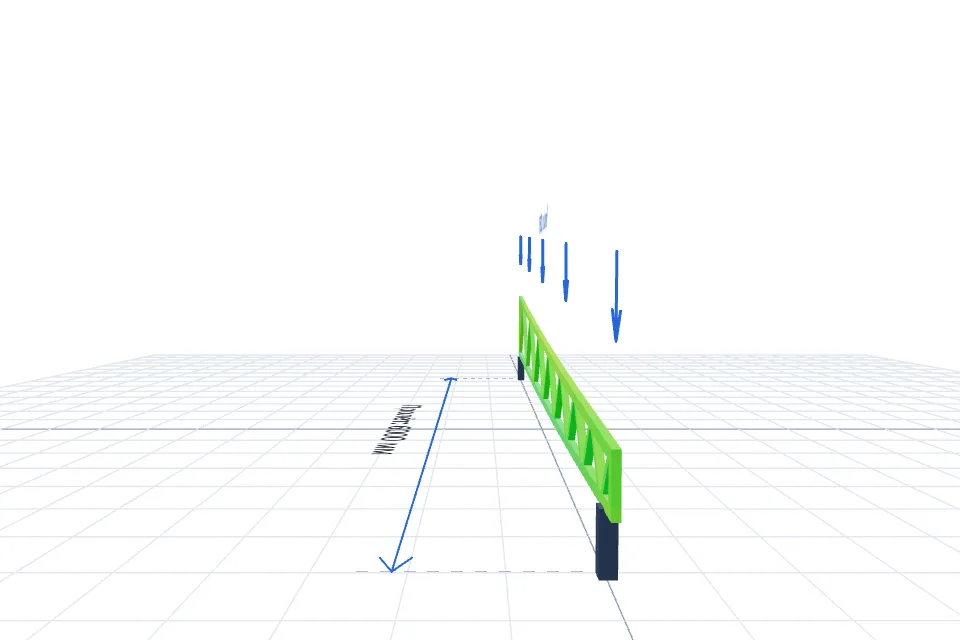

Чертёж фермы

Чертёж поперечной фермы навеса 6 000 × 30 000 мм — размеры, узлы и снеговая нагрузка.

Готовим SVG-чертёж…

Доставка

Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.

Рассчитать доставку

Монтаж и подготовка площадки

Монтаж на участке выбран и включён в смету отдельной строкой.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.

Инженерная проверка

Статус: Проходит. Прогиб 3,83 мм, коэффициент запаса 3,28.

Выбранная нагрузка

Снеговая нагрузка — 150 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

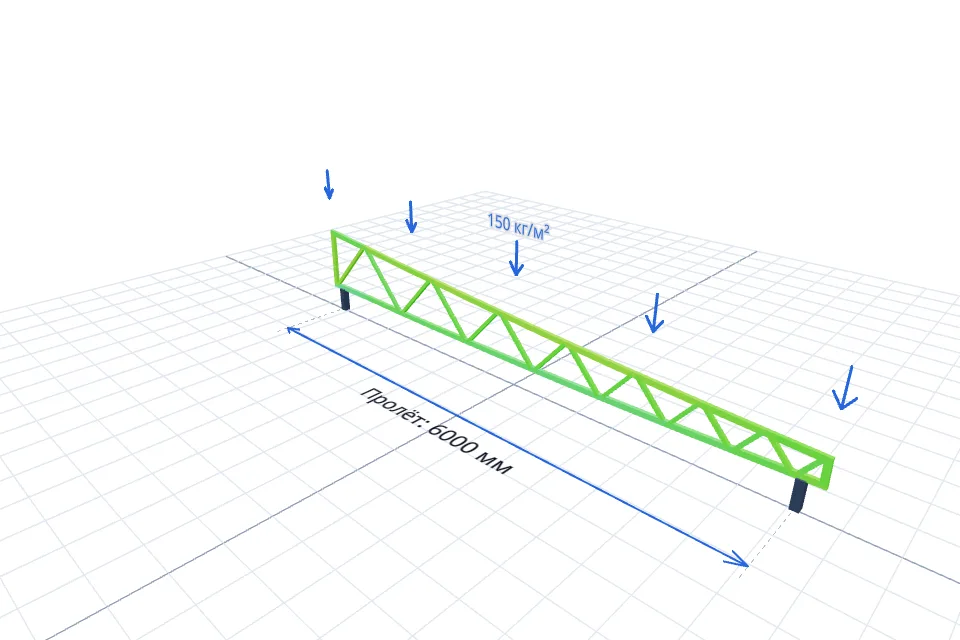

Испытание фермы нагрузкой (МКЭ)

Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.

Ферма навеса 6000×30000 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)

Вопросы по этому расчёту

Можно ли изменить размеры навеса?

Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.

Что входит в чертёж навеса?

Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.

Учтена ли снеговая нагрузка?

На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.

Цена окончательная?

Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
