Навес 6000×30000 мм односкатный, кровля профнастил (пояс 40x40x2.0, шаг 1500 мм) в Твери: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 6000 мм
Длина навеса: 30000 мм
Высота стоек: 3000 мм
Кровля: Профнастил
Шаг ферм, не более: 1500 мм
Фактический шаг ферм: 1 500 мм
Профиль поясов: 40x40x2.0
Профиль решётки: 40x40x2.0
Расчётная масса: 5 162,68 кг

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

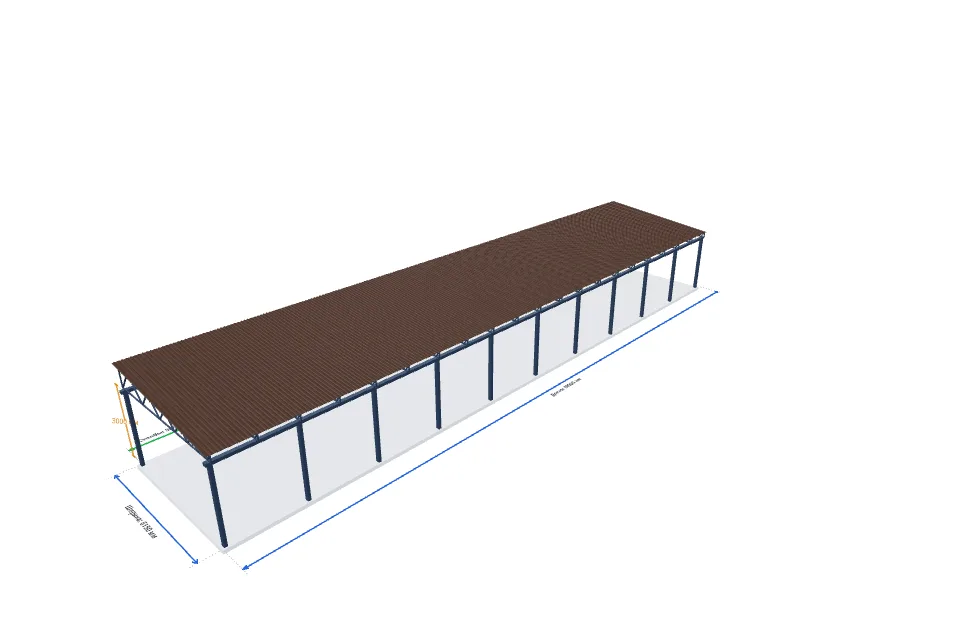

Автомобильный навес 6000×30000 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 6000 мм и длиной 30000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

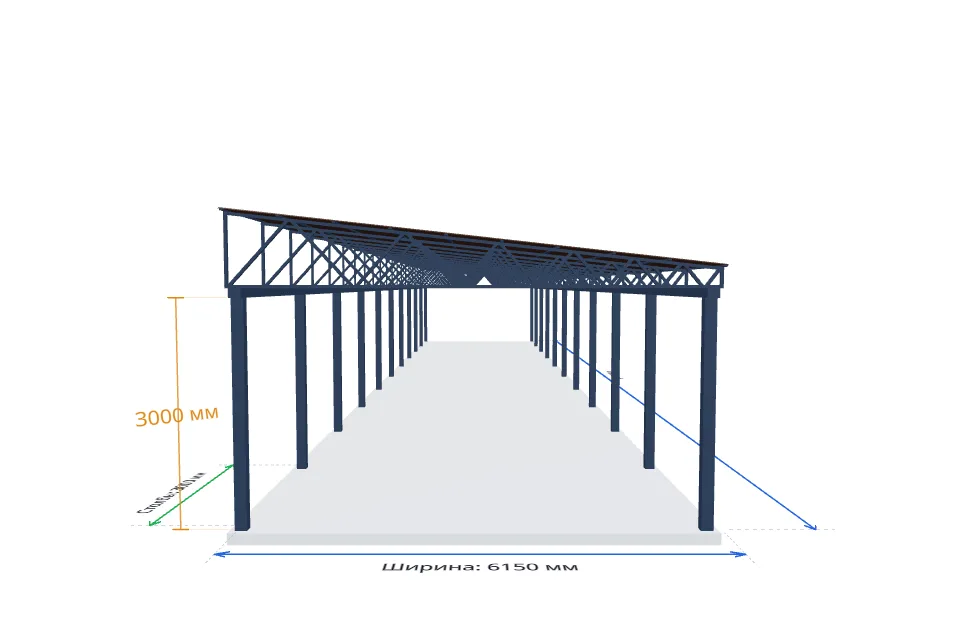

Геометрия: пролёт между опорами — 6000 мм, длина — 30000 мм, высота стоек — 3000 мм. Поперечных ферм — 21, заданный максимальный шаг между ними — 1500 мм. Конструктивная высота ферм — 230 мм, подъём или перепад — 700 мм.

Каркас: пояса ферм — профиль 40x40x2.0, решётка — 40x40x2.0, прогоны — 40x20x2.0, стойки и продольная обвязка — 160x120x6.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 903,54 м, расчётная масса металлокаркаса — 5 162,68 кг.

Кровля: профнастил, расчётная площадь — 195,09 м². Ветровые планки по двум торцам — 12.9 м.

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 183,09 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Изготовление комплекта и монтаж — отдельными строками
Проверка снеговой нагрузки и чертёж
Доставка, основание и дополнительные работы — отдельно

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

По запросу

Монтаж

1 291 351 ₽

Доставка

Не включена

Для полной цены требуется уточнение

Не задана расценка: Стойки и обвязка, профиль 160x120x6.0

Детальная смета

Позиция	Количество	Стоимость
Пояса, профиль 40x40x2.0	293.1 м	54 032 ₽
Решётка, профиль 40x40x2.0	226.4 м	41 726 ₽
Прогоны, профиль 40x20x2.0	303.0 м	41 175 ₽
Стойки и обвязка, профиль 160x120x6.0	126.6 м	По запросу
Кровельное покрытие	195.1 м²	154 320 ₽
Ветровая (торцевая) планка — два торца кровли	12.9 м	5 795 ₽
Опорные пластины и анкеры столбов	22 компл.	33 000 ₽
Изготовление поперечных ферм	1210.484 кг	136 179 ₽
Подготовка столбов, балок и деталей каркаса	3649.716 кг	191 610 ₽
Разметка мест установки опор	1 компл.	3 000 ₽
Монтаж столба на готовое основание, до 3 м	22 шт.	33 000 ₽
Монтаж продольных балок	60.6 м	31 815 ₽
Монтаж поперечной фермы: до 9 м и 250 кг	21 шт.	100 800 ₽
Монтаж прогонов	303 м	49 995 ₽
Монтаж кровли из профнастила	195.095 м²	131 689 ₽
Монтаж торцевых планок	12.878 м	5 795 ₽
Зачистка металла	190.379 м²	28 557 ₽
Грунт-эмаль по металлу	47.595 кг	33 316 ₽
Грунтование и окраска металла	190.379 м²	66 633 ₽
Плита: Бетон М300 / B22,5, запас 5%	30.066 м³	225 495 ₽
Плита: Арматура Ø12: сетка с нахлёстами 480 мм	4203.12 м	231 172 ₽
Плита: Доска 40×150 мм: периметр плиты, полная толщина	73.2 м	13 176 ₽
Плита: Песок: подушка 200 мм	38.178 м³	34 360 ₽
Плита: Вязальная проволока, 5 г на соединение	50.49 кг	12 623 ₽
Плита: Разметка периметра плиты	73.2 м	3 294 ₽
Плита: Разработка грунта под плиту и песчаную подушку	66.811 м³	180 390 ₽
Плита: Устройство и уплотнение песчаной подушки	38.178 м³	51 540 ₽
Плита: Монтаж и демонтаж опалубки плиты	10.98 м²	14 000 ₽
Плита: Сборка и вязка арматурных сеток плиты	3732.371 кг	503 870 ₽
Плита: Приём, укладка и вибрирование бетона плиты	28.633 м³	103 079 ₽
Плита: Выравнивание, затирка поверхности плиты и уход за бетоном	190.89 м²	71 584 ₽
Плита: Подготовительные и завершающие работы по плите	1 заказ	7 500 ₽
ИТОГО		По запросу

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 22.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

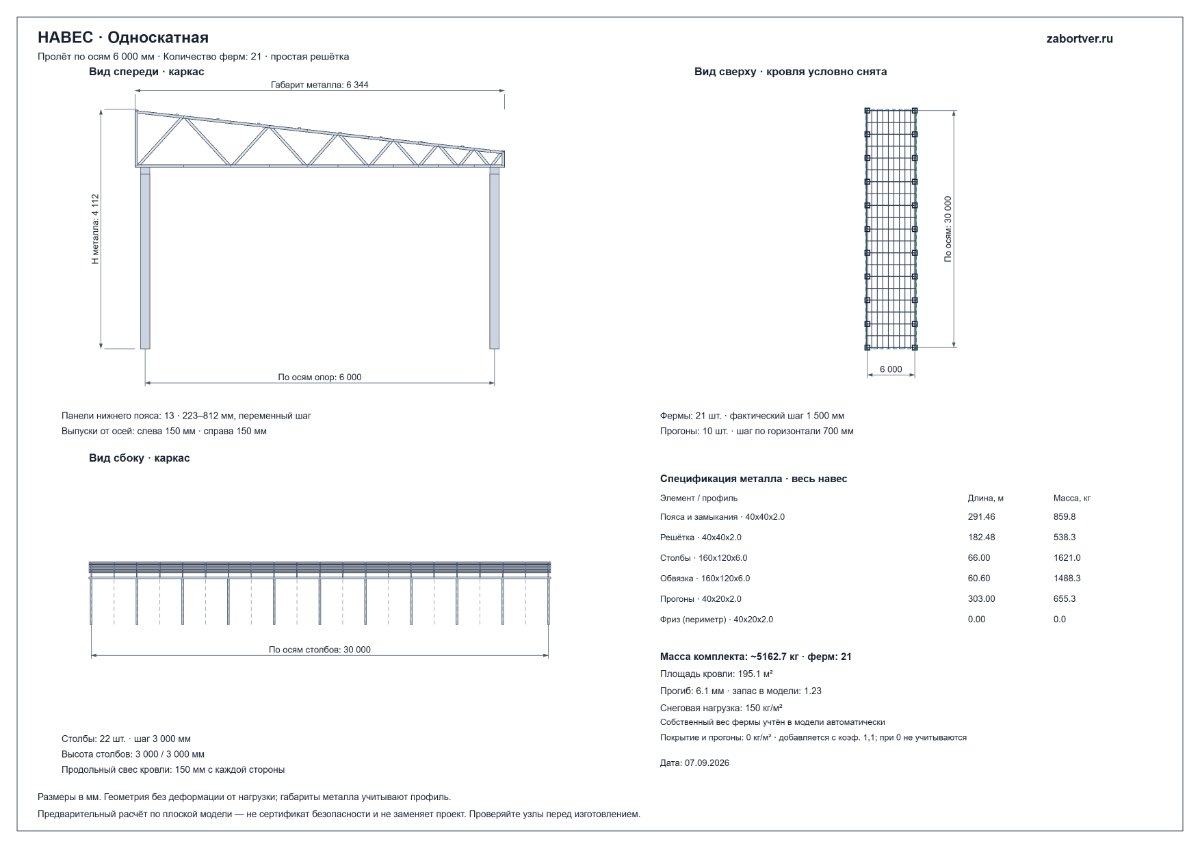

Чертёж навеса

Вид спереди, сбоку и сверху для навеса 6 000 × 30 000 мм. Векторный чертёж для просмотра и печати.

Готовим SVG-чертёж…

Чертёж фермы

Чертёж поперечной фермы навеса 6 000 × 30 000 мм — размеры, узлы и снеговая нагрузка.

Готовим SVG-чертёж…

Доставка

Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.

Рассчитать доставку

Монтаж и подготовка площадки

Монтаж на участке выбран и включён в смету отдельной строкой.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.

Инженерная проверка

Статус: Требует внимания. Прогиб 6,09 мм, коэффициент запаса 1,23.

Выбранная нагрузка

Снеговая нагрузка — 150 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

Внимание: инженерная проверка для этой конфигурации требует внимания — прогиб 6.1 мм, коэффициент запаса 1.23. Для этой нагрузки нужны усиленные профили или усиленная решётка.

Населённые пункты со значением Sg ≤ 150 кг/м² (26), но текущая конструкция пока не может быть рекомендована из-за результата проверки:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

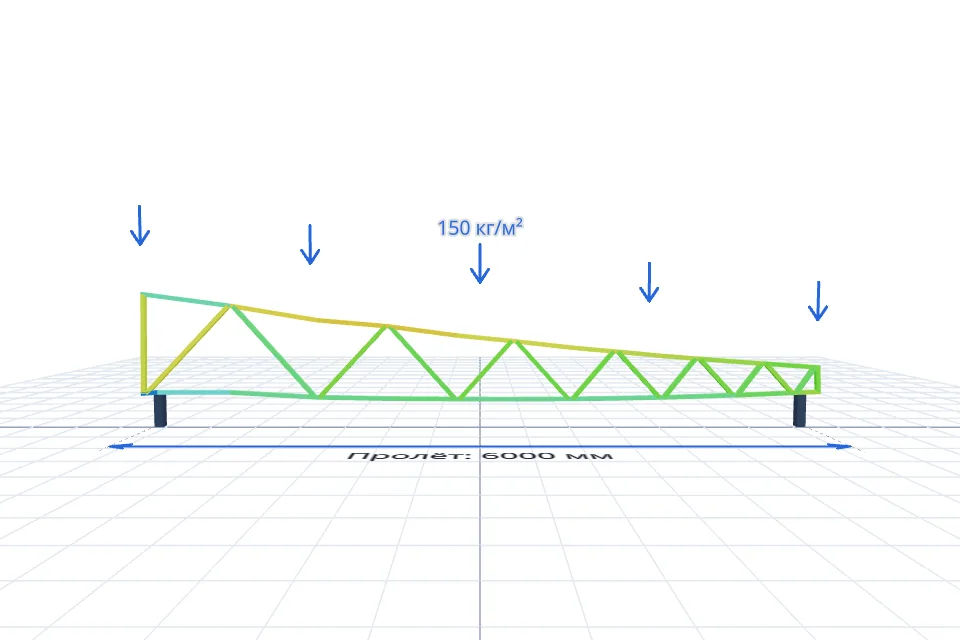

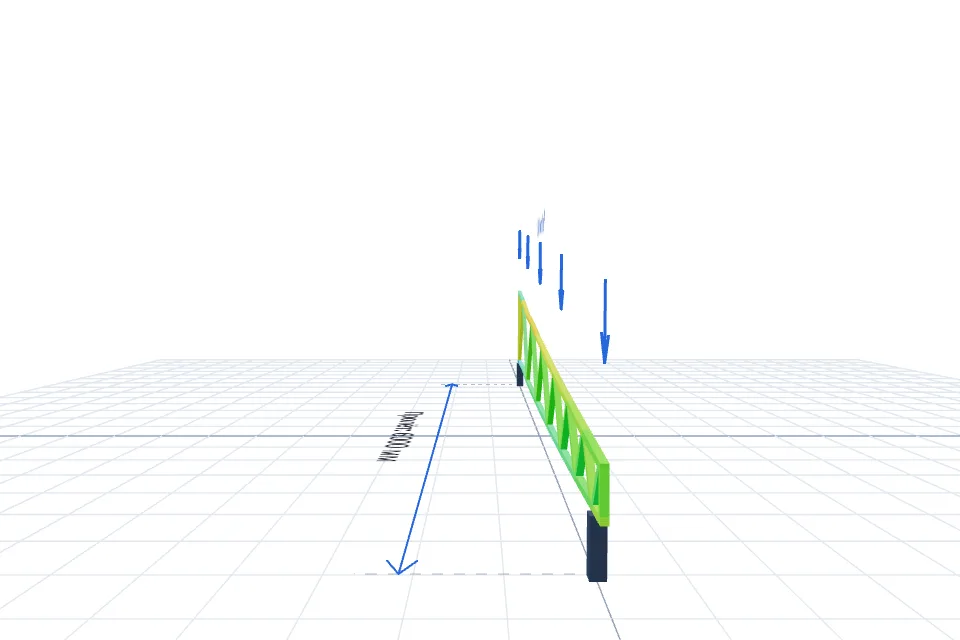

Испытание фермы нагрузкой (МКЭ)

Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.

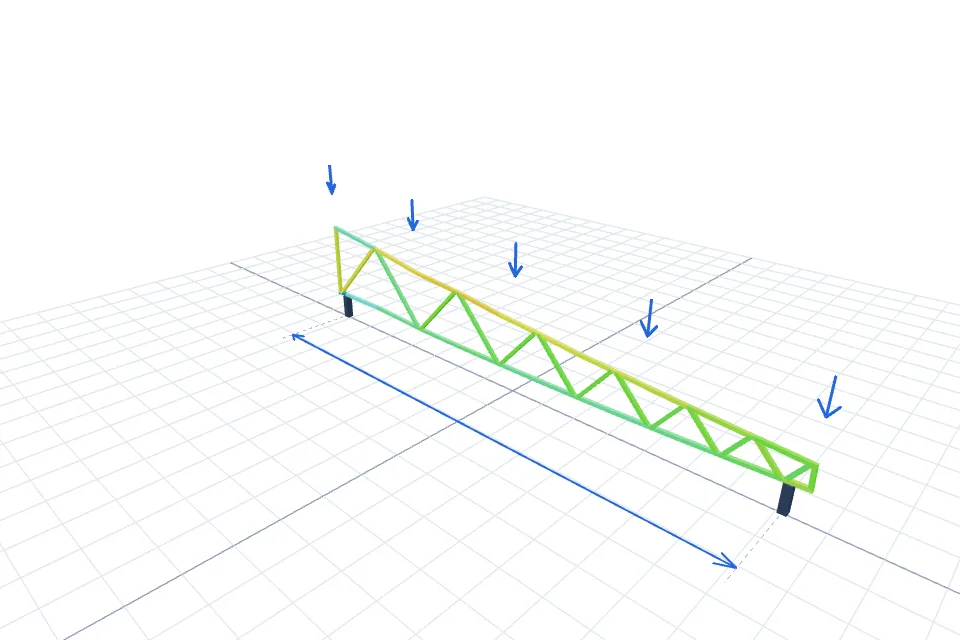

Ферма навеса 6000×30000 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)

Вопросы по этому расчёту

Можно ли изменить размеры навеса?

Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.

Что входит в чертёж навеса?

Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.

Учтена ли снеговая нагрузка?

На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.

Цена окончательная?

Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
