Виды навеса
Индивидуальный расчёт · № 2415
Навес для автомобиля 5800×15000 мм
Двускатная схема · металлочерепица
Пояса ферм — 60x40x3.0, решётка — 40x40x2.0. Комплект с монтажом на участке.
Металлокаркас
60x40x3.0
Кровля
Металлочерепица
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 5800 мм
- Длина навеса
- 15000 мм
- Высота стоек
- 4000 мм
- Кровля
- Металлочерепица
- Шаг ферм, не более
- 1500 мм
- Фактический шаг ферм
- 1 500 мм
- Профиль поясов
- 60x40x3.0
- Профиль решётки
- 40x40x2.0
- Расчётная масса
- 2 985,76 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Перейти к калькуляторуАвтомобильный навес 5800×15000 мм — из чего складывается расчёт

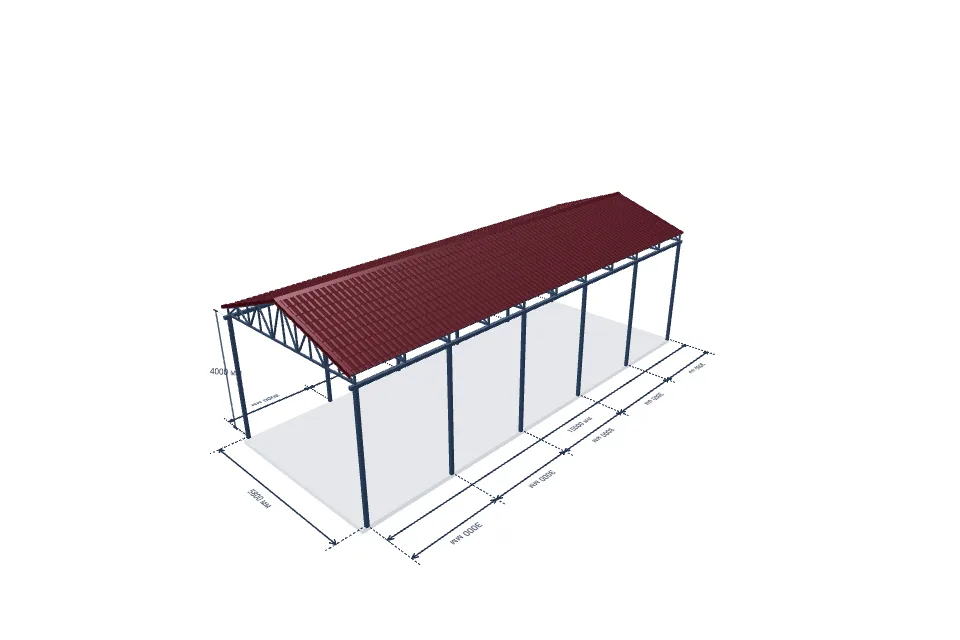

Расчёт относится к конкретному навесу шириной 5800 мм и длиной 15000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 5800 мм, длина — 15000 мм, высота стоек — 4000 мм. Поперечных ферм — 11, заданный максимальный шаг между ними — 1500 мм. Высота ферм в коньке — 1000 мм.
Каркас: пояса ферм — профиль 60x40x3.0, решётка — 40x40x2.0, прогоны — 40x40x2.0, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм усиленное, с раскосами и вертикальными стойками. Общая длина профильных труб — 656,3 м, расчётная масса металлокаркаса — 2 985,76 кг.
Кровля: металлочерепица, расчётная площадь — 95,4 м². Коньковая планка — 15,3 м. Ветровые планки по двум торцам — 12.2 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 129,4 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
По запросу
Монтаж
739 578 ₽
Доставка
Не включена
Для полной цены требуется уточнение
- Профиль 100x100x4.0: заготовка 15.300 м длиннее доступного хлыста.
- Профиль 40x40x2.0: заготовка 15.300 м длиннее доступного хлыста.
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 903.494 кг | 74 538,23 ₽ |
| Подготовка столбов, балок и деталей каркаса | 1572.306 кг | 82 546,06 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Монтаж столба на готовое основание, до 3 м | 12 шт. | 18 000 ₽ |
| Доплата за каждый метр высоты столба свыше 3 м | 12 м | 9 000 ₽ |
| Монтаж продольных балок | 30.6 м | 16 065 ₽ |
| Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг | 11 шт. | 14 850 ₽ |
| Монтаж прогонов | 275.4 м | 20 655 ₽ |
| Зачистка, грунтование и окраска металла | 124.572 м² | 93 429,36 ₽ |
| Профиль 100x100x4.0 — обвязка, стойки | 48.0 м | По запросу |
| Профиль 60x40x3.0 — пояса | 144.0 м | 44 582,4 ₽ |
| Профиль 40x40x2.0 — решётка, прогоны | 138.0 м | По запросу |
| Опорные пластины и анкеры столбов | 12 компл. | 18 000 ₽ |
| Грунт-эмаль по металлу | 31.143 кг | 21 800,18 ₽ |
| Итого по разделу «Каркас навеса» | По запросу | |
| Фундамент — плита | ||
| Плита: Разметка периметра плиты | 42.2 м | 1 899 ₽ |
| Плита: Разработка грунта под плиту и слои основания | 31.059 м³ | 83 859 ₽ |
| Плита: Устройство и уплотнение песчаной подушки | 17.748 м³ | 173 043 ₽ |
| Плита: Монтаж и демонтаж опалубки плиты | 6.33 м² | 8 071 ₽ |
| Плита: Сборка и вязка арматурных сеток плиты | 1654.451 кг | 223 351 ₽ |
| Плита: Приём, укладка и вибрирование бетона плиты | 13.311 м³ | 47 920 ₽ |
| Плита: Выравнивание, затирка поверхности плиты и уход за бетоном | 88.74 м² | 33 278 ₽ |
| Плита: Бетон М300 / B22,5, запас 5% | 13.977 м³ | 104 828 ₽ |
| Плита: Арматура Ø12: сетка с нахлёстами 480 мм | 2016 м | 124 448 ₽ |
| Плита: Доска 40×150 мм: периметр плиты, полная толщина | 42.2 м | 7 596 ₽ |
| Плита: Песок: подушка 200 мм | 17.748 м³ | 26 622 ₽ |
| Плита: Вязальная проволока, 5 г на соединение | 23.4 кг | 5 850 ₽ |
| Итого по разделу «Фундамент — плита» | 840 765 ₽ | |
| Кровля | ||
| Монтаж металлочерепицы | 93.283 м² | 76 958,62 ₽ |
| Монтаж конька | 15.3 м | 6 885 ₽ |
| Монтаж торцевых планок | 12.194 м | 2 743,62 ₽ |
| Кровельное покрытие | 93.3 м² | 60 074,36 ₽ |
| Коньковая планка | 15.3 м | 6 885 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 12.2 м | 5 487,25 ₽ |
| Итого по разделу «Кровля» | 159 033,85 ₽ | |
| ИТОГО | По запросу | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 23.10.2026. Окончательную комплектацию и цену подтвердит менеджер.
Чертёж навеса

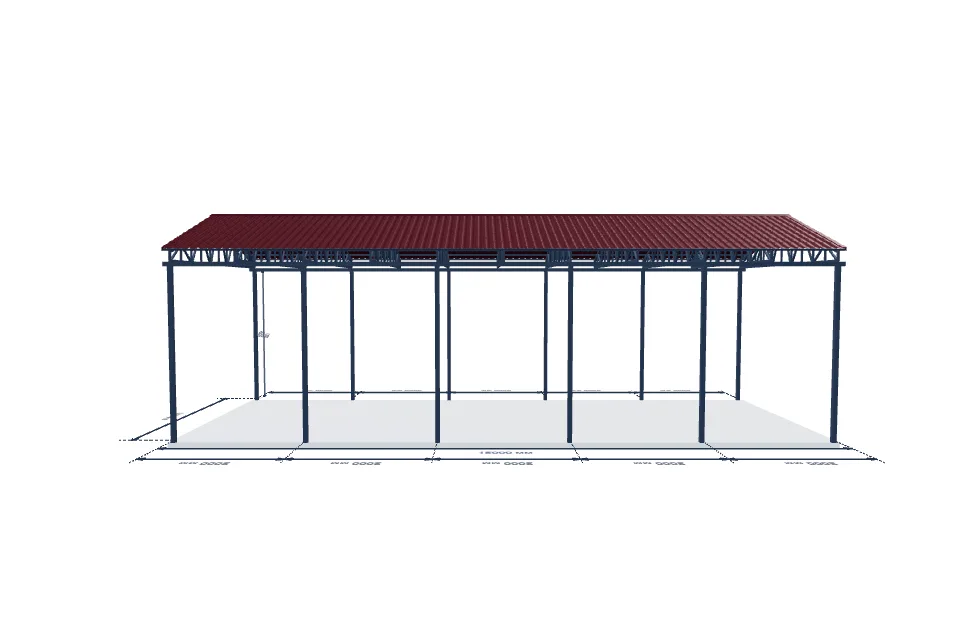

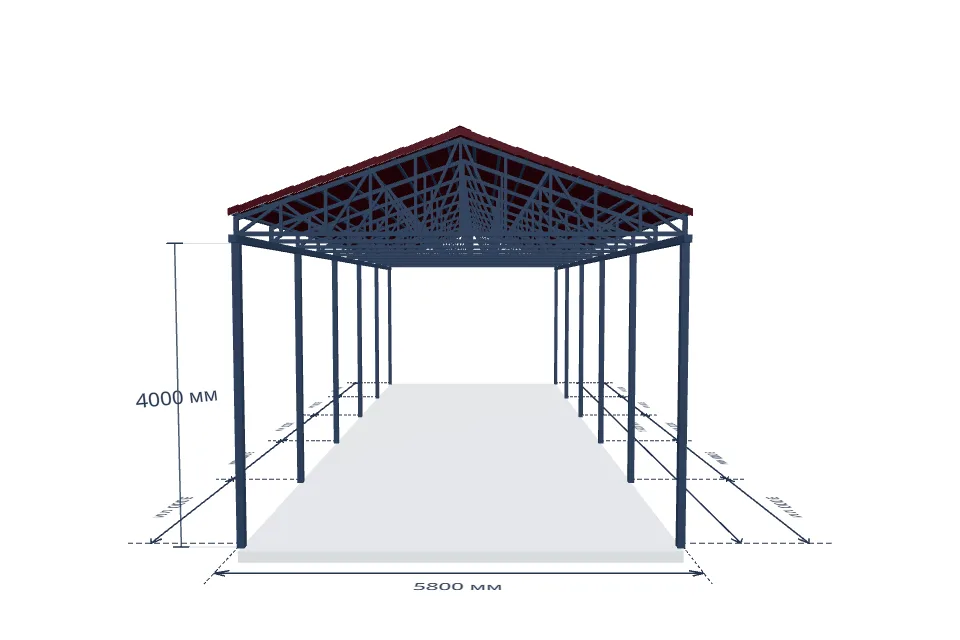

Вид спереди, сбоку и сверху для навеса 5 800 × 15 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 5 800 × 15 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.
Инженерная проверка
Статус: Проходит. Прогиб 2,26 мм, коэффициент запаса 3,71.
Выбранная нагрузка
Снеговая нагрузка — 300 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 300 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 58 населённых пунктов со значением Sg ≤ 300 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м², Томск — 215 кг/м², Барнаул — 215 кг/м², Архангельск — 225 кг/м², Ижевск — 235 кг/м², Красноярск — 240 кг/м², Уфа — 245 кг/м², Сыктывкар — 245 кг/м², Казань — 255 кг/м², Пермь — 260 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

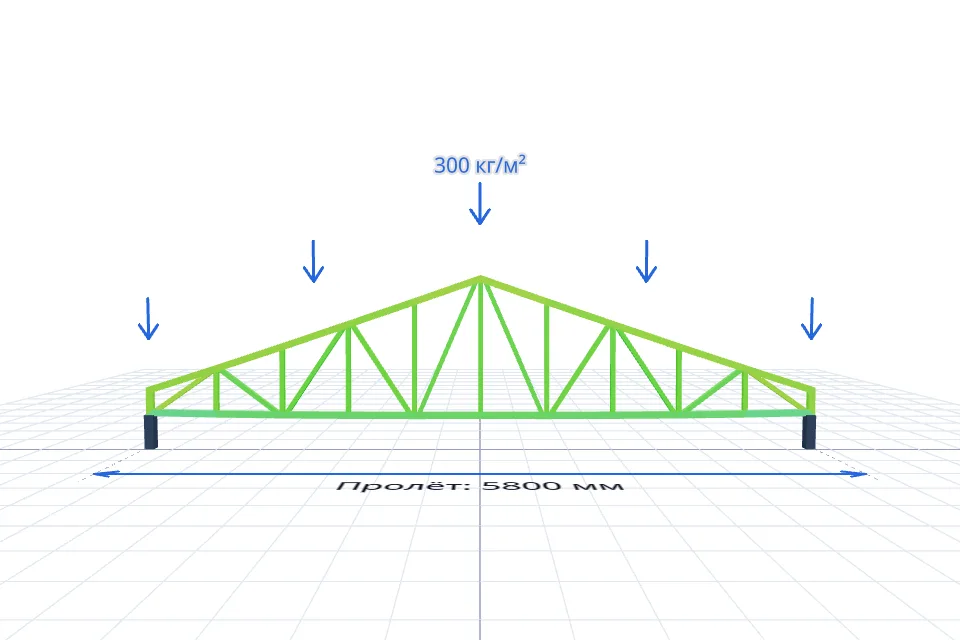

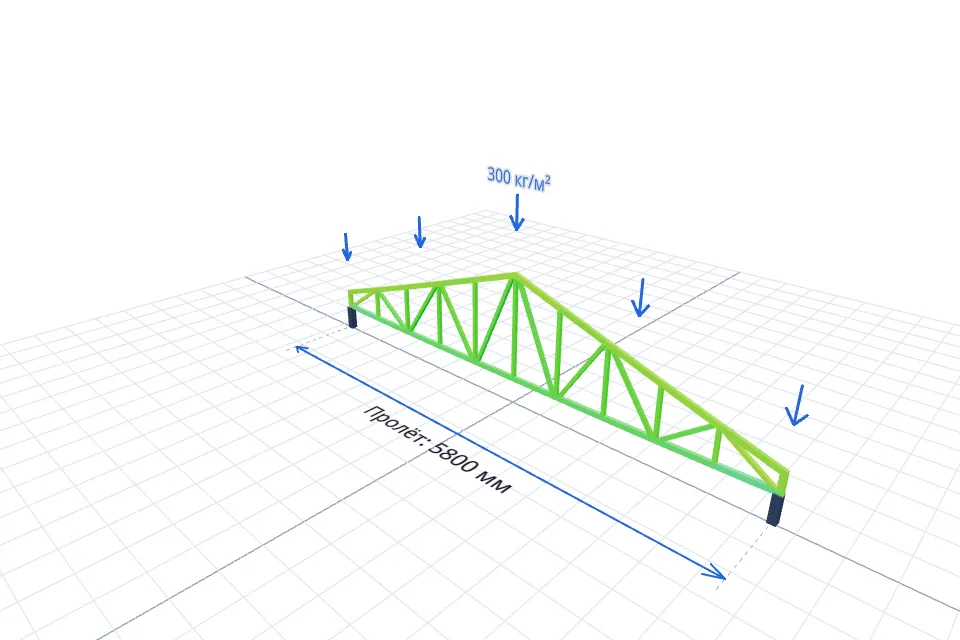

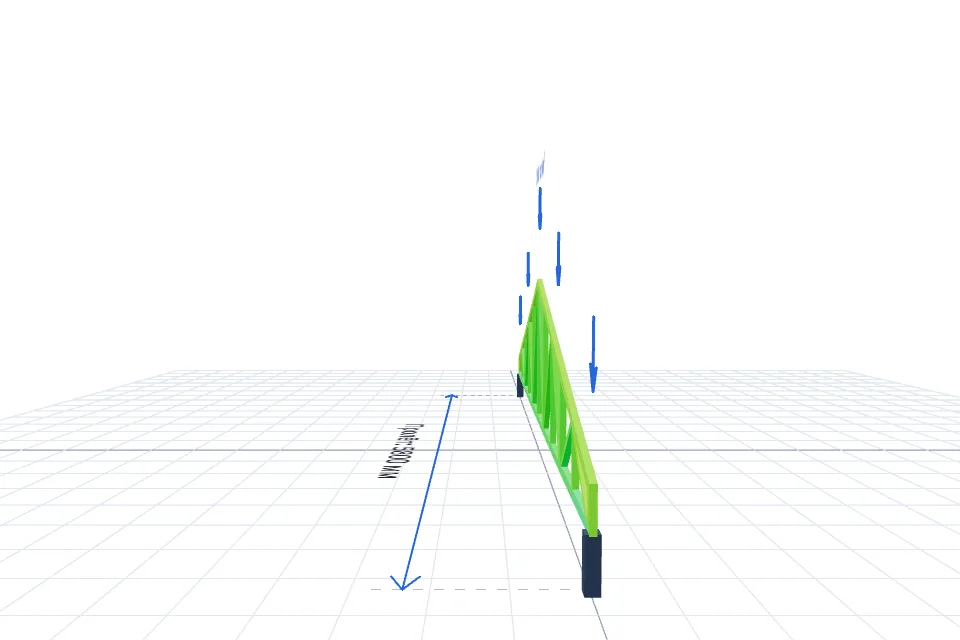

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
Проверить расчёт перед изготовлением
Уточним комплектацию, площадку и условия получения.
