Индивидуальный расчёт · № 2774
Навес для автомобиля 5689×7675 мм
Двускатная схема · профнастил
Пояса ферм — 40x40x3.0, решётка — 40x40x1.5. Комплект с монтажом на участке.
Металлокаркас
40x40x3.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Требует внимания
Основные характеристики
- Пролёт между опорами
- 5689 мм
- Длина навеса
- 7675 мм
- Высота стоек
- 2300 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1200 мм
- Фактический шаг ферм
- 1 096,43 мм
- Профиль поясов
- 40x40x3.0
- Профиль решётки
- 40x40x1.5
- Расчётная масса
- 1 247,89 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 5689×7675 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 5689 мм и длиной 7675 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 5689 мм, длина — 7675 мм, высота стоек — 2300 мм. Поперечных ферм — 8, заданный максимальный шаг между ними — 1200 мм. Высота ферм в коньке — 800 мм.
Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 344,44 м, расчётная масса металлокаркаса — 1 247,89 кг.
Кровля: профнастил, расчётная площадь — 48,36 м². Коньковая планка — 7,98 м. Ветровые планки по двум торцам — 12.1 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 58,72 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
272 775 ₽
Монтаж
106 200 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 40x40x3.0 | 98.9 м | 24 334 ₽ |
| Решётка, профиль 40x40x1.5 | 63.1 м | 9 241 ₽ |
| Прогоны, профиль 40x20x1.5 | 143.6 м | 15 658 ₽ |
| Стойки и обвязка, профиль 100x100x4.0 | 39.0 м | 33 368 ₽ |
| Кровельное покрытие | 48.4 м² | 41 103 ₽ |
| Коньковая планка | 8.0 м | 3 589 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 12.1 м | 5 457 ₽ |
| Подготовка и окраска профильных труб со всех сторон | 58.7 м² | 20 551 ₽ |
| Изготовление комплекта | комплект | 119 475 ₽ |
| Монтаж на участке | комплекс | 106 200 ₽ |
| ИТОГО | 378 975 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 07.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

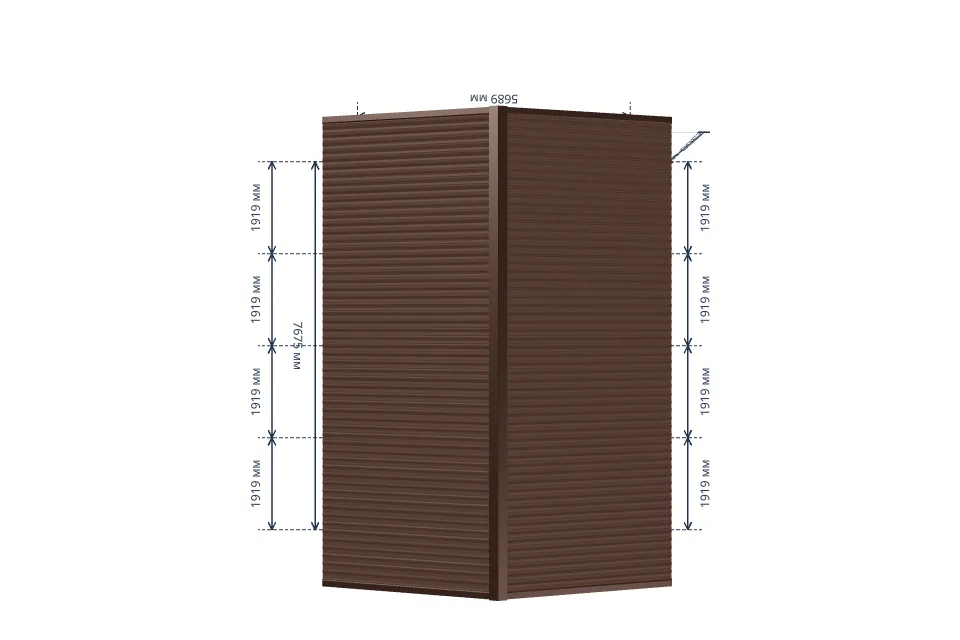

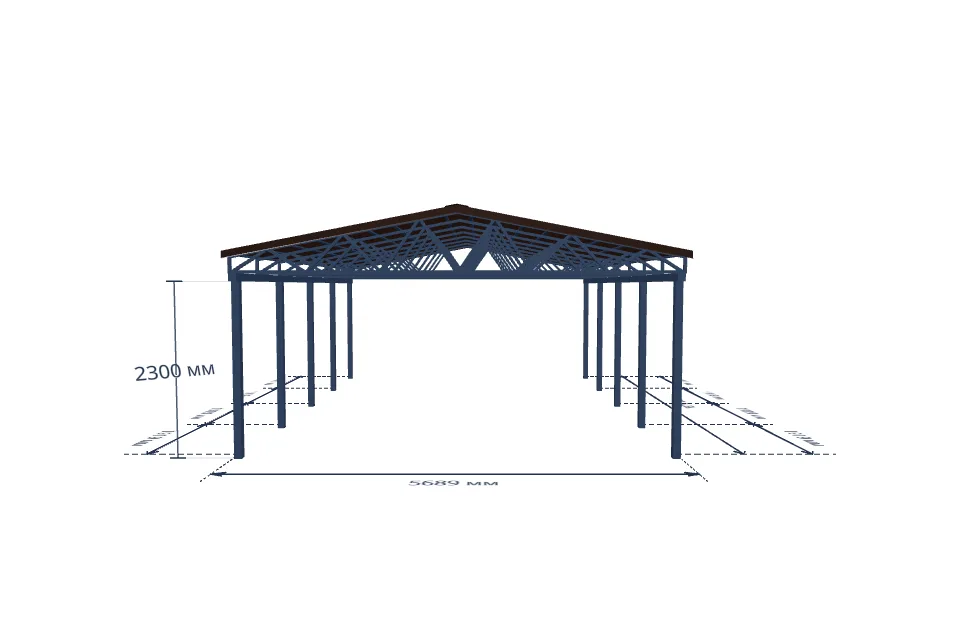

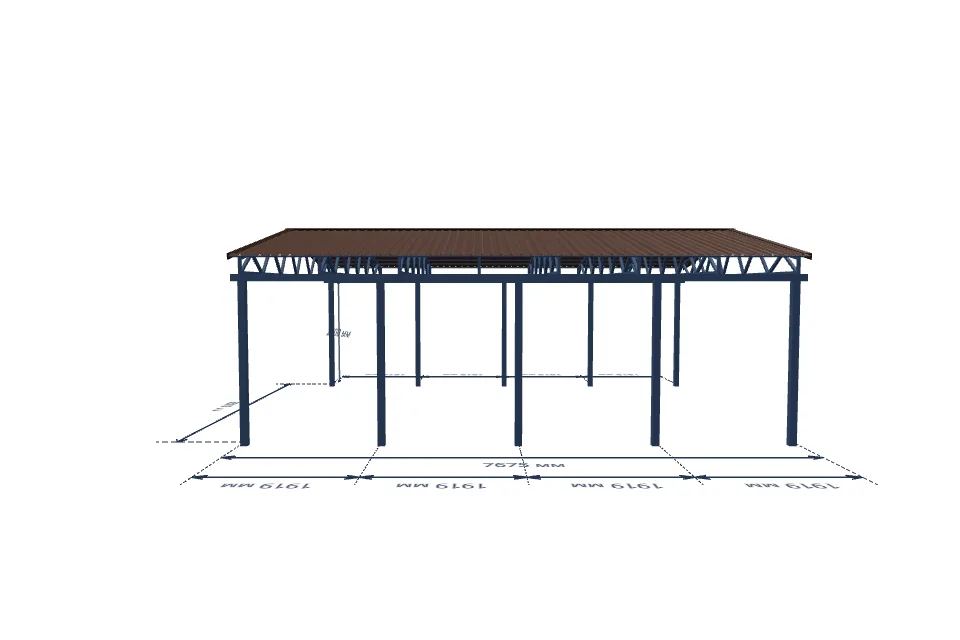

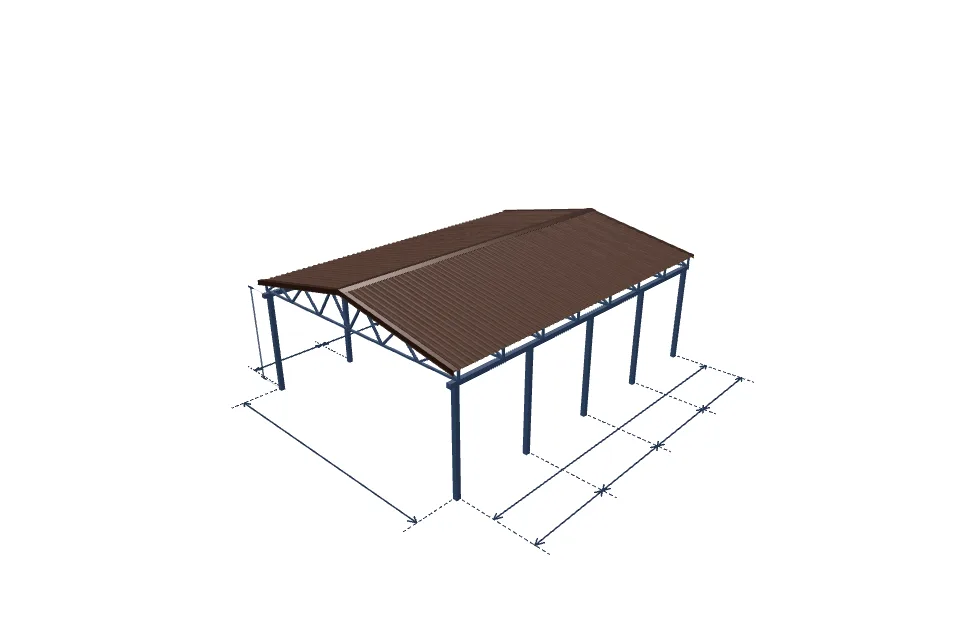

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 5 689 × 7 675 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 5 689 × 7 675 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Инженерная проверка
Статус: Требует внимания. Прогиб 4,83 мм, коэффициент запаса 1,34.
Выбранная нагрузка
Снеговая нагрузка — 250 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 250 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации требует внимания — прогиб 4.8 мм, коэффициент запаса 1.34. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 250 кг/м² (56), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м², Томск — 215 кг/м², Барнаул — 215 кг/м², Архангельск — 225 кг/м², Ижевск — 235 кг/м², Красноярск — 240 кг/м², Уфа — 245 кг/м², Сыктывкар — 245 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Испытание фермы нагрузкой (МКЭ)
Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости
Считаем напряжения в профилях
МКЭ-расчёт фермы под снеговую нагрузку: цветовая карта напряжений и деформированная схема — как в калькуляторе ферм.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
Проверить расчёт перед изготовлением
Уточним комплектацию, площадку и условия получения.
