Индивидуальный расчёт · № 2786
Навес для автомобиля 5600×15000 мм
Полуарочная схема · профнастил
Пояса ферм — 40x40x2.0, решётка — 40x20x1.5. Комплект с монтажом на участке.
Металлокаркас
40x40x2.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 5600 мм
- Длина навеса
- 15000 мм
- Высота стоек
- 2400 мм
- Кровля
- Профнастил
- Бетонная площадка
- 14 см · 1 сетка армирования
- Шаг ферм, не более
- 1200 мм
- Фактический шаг ферм
- 1 153,85 мм
- Профиль поясов
- 40x40x2.0
- Профиль решётки
- 40x20x1.5
- Расчётная масса
- 1 352,35 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.

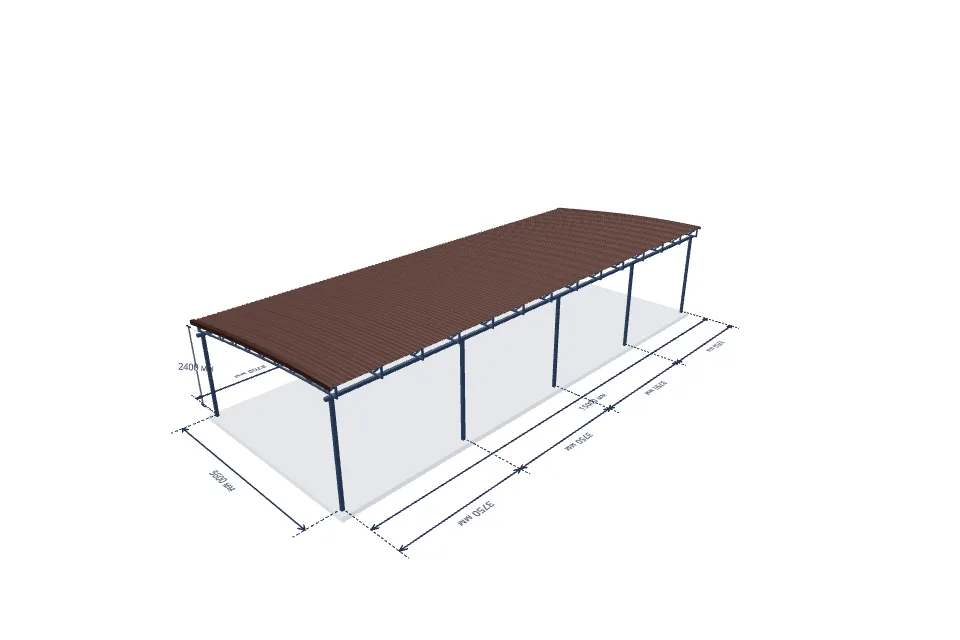

Автомобильный навес 5600×15000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 5600 мм и длиной 15000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 5600 мм, длина — 15000 мм, высота стоек — 2400 мм. Поперечных ферм — 14, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 250 мм, подъём или перепад — 400 мм.
Каркас: пояса ферм — профиль 40x40x2.0, решётка — 40x20x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 80x80x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 501,69 м, расчётная масса металлокаркаса — 1 352,35 кг.
Кровля: профнастил, расчётная площадь — 93,62 м². Ветровые планки по двум торцам — 12.2 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 78,64 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
По запросу
Монтаж
600 513 ₽
Доставка
Не включена
Для полной цены требуется уточнение
- Профиль 80x80x3.0: заготовка 15.300 м длиннее доступного хлыста.
- Профиль 40x20x1.5: заготовка 15.300 м длиннее доступного хлыста.
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 543.986 кг | 44 878,81 ₽ |
| Подготовка столбов, балок и деталей каркаса | 624.031 кг | 32 761,63 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Монтаж столба на готовое основание, до 3 м | 10 шт. | 15 000 ₽ |
| Монтаж продольных балок | 30.6 м | 16 065 ₽ |
| Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг | 14 шт. | 18 900 ₽ |
| Монтаж прогонов | 168.3 м | 12 622,5 ₽ |
| Зачистка, грунтование и окраска металла | 78.636 м² | 58 976,99 ₽ |
| Профиль 80x80x3.0 — обвязка, стойки | 30.0 м | По запросу |
| Профиль 40x40x2.0 — пояса | 186.0 м | 32 834,58 ₽ |
| Профиль 40x20x1.5 — решётка, прогоны | 102.0 м | По запросу |
| Опорные пластины и анкеры столбов | 10 компл. | 15 000 ₽ |
| Грунт-эмаль по металлу | 19.659 кг | 13 761,3 ₽ |
| Итого по разделу «Каркас навеса» | По запросу | |
| Фундамент — плита | ||
| Плита: Разметка периметра плиты | 42.6 м | 1 917 ₽ |
| Плита: Разработка грунта под плиту и слои основания | 31.212 м³ | 84 272 ₽ |
| Плита: Устройство и уплотнение песчаной подушки | 18.36 м³ | 179 010 ₽ |
| Плита: Монтаж и демонтаж опалубки плиты | 5.964 м² | 7 604 ₽ |
| Плита: Сборка и вязка арматурных сеток плиты | 855.446 кг | 115 485 ₽ |
| Плита: Приём, укладка и вибрирование бетона плиты | 12.852 м³ | 46 267 ₽ |
| Плита: Выравнивание, затирка поверхности плиты и уход за бетоном | 91.8 м² | 34 425 ₽ |
| Плита: Бетон М300 / B22,5, запас 5% | 13.495 м³ | 101 213 ₽ |
| Плита: Арматура Ø12: сетка с нахлёстами 480 мм | 1026 м | 57 107 ₽ |
| Плита: Доска 40×150 мм: периметр плиты, полная толщина | 42.6 м | 7 668 ₽ |
| Плита: Песок: подушка 200 мм | 18.36 м³ | 27 540 ₽ |
| Плита: Вязальная проволока, 5 г на соединение | 12.09 кг | 3 023 ₽ |
| Итого по разделу «Фундамент — плита» | 665 531 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 93.618 м² | 63 192,17 ₽ |
| Монтаж торцевых планок | 12.238 м | 2 753,47 ₽ |
| Кровельное покрытие | 93.6 м² | 67 319,79 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 12.2 м | 5 506,94 ₽ |
| Итого по разделу «Кровля» | 138 772,37 ₽ | |
| ИТОГО | По запросу | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 18.11.2026. Окончательную комплектацию и цену подтвердит менеджер.

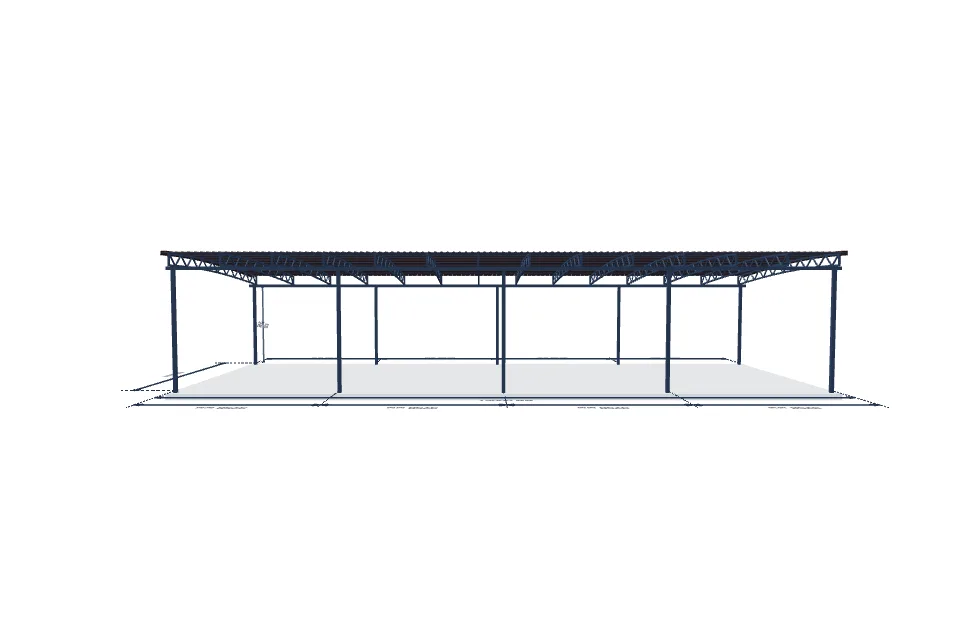

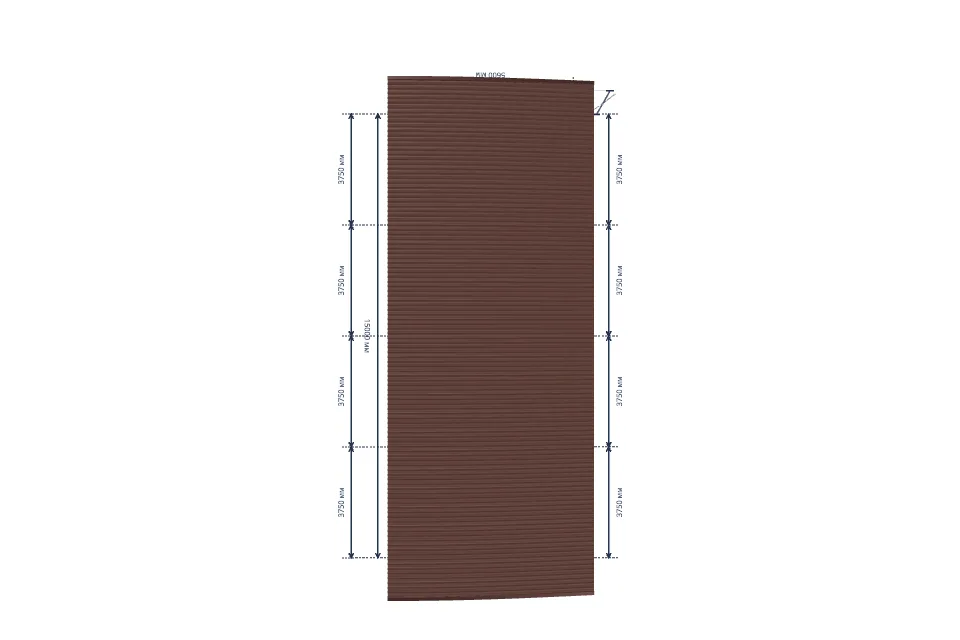

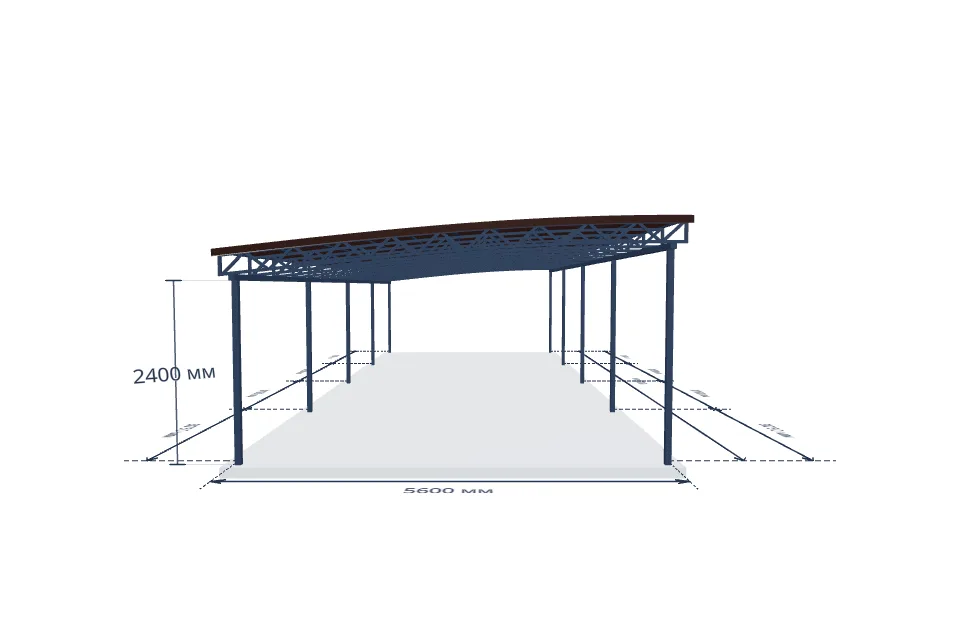

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 5 600 × 15 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 5 600 × 15 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Грунтовые условия, подъезд и дополнительные работы уточняем по площадке. Бетонная площадка включена в подробную смету: материалы и выбранные работы рассчитаны по калькулятору плиты.
Инженерная проверка
Статус: Проходит. Прогиб 7,58 мм, коэффициент запаса 3,29.
Выбранная нагрузка
Снеговая нагрузка — 90 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 90 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 9 населённых пунктов со значением Sg ≤ 90 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Считаем напряжения в профилях
МКЭ-расчёт фермы под снеговую нагрузку: цветовая карта напряжений и деформированная схема — как в калькуляторе ферм.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
Проверить расчёт перед изготовлением
Уточним комплектацию, площадку и условия получения.
