Навес для автомобиля 5500×16000 мм
Односкатная схема · профнастил
Пояса ферм — 40x40x3.0, решётка — 40x20x2.0. Комплект с монтажом на участке.
Металлокаркас
40x40x3.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Требует внимания
Основные характеристики
- Пролёт между опорами
- 5500 мм
- Длина навеса
- 16000 мм
- Высота стоек
- 3000 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1500 мм
- Фактический шаг ферм
- 1 500 мм
- Профиль поясов
- 40x40x3.0
- Профиль решётки
- 40x20x2.0
- Расчётная масса
- 1 957,99 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 5500×16000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 5500 мм и длиной 16000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 5500 мм, длина — 16000 мм, высота стоек — 3000 мм. Поперечных ферм — 12, заданный максимальный шаг между ними — 1500 мм. Конструктивная высота ферм — 210 мм, подъём или перепад — 800 мм.
Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x20x2.0, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x3.0. Заполнение ферм усиленное, с раскосами и вертикальными стойками. Общая длина профильных труб — 513,43 м, расчётная масса металлокаркаса — 1 957,99 кг.
Кровля: профнастил, расчётная площадь — 103,37 м². Ветровые планки по двум торцам — 12.3 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 89,23 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
По запросу
Монтаж
154 556 ₽
Доставка
Не включена
Для полной цены требуется уточнение
- Профиль 100x100x3.0: заготовка 16.800 м длиннее доступного хлыста.
- Профиль 40x20x1.5: заготовка 16.800 м длиннее доступного хлыста.
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 754.866 кг | 62 276,46 ₽ |
| Подготовка столбов, балок и деталей каркаса | 1031.52 кг | 54 154,8 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Монтаж столба с бетонированием, до 3 м | 14 шт. | 25 200 ₽ |
| Монтаж продольных балок | 33.6 м | 17 640 ₽ |
| Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг | 12 шт. | 16 200 ₽ |
| Монтаж прогонов | 151.2 м | 11 340 ₽ |
| Зачистка, грунтование и окраска металла | 95.947 м² | 71 960,54 ₽ |
| Профиль 100x100x3.0 — обвязка, стойки | 84.0 м | По запросу |
| Профиль 40x40x3.0 — пояса | 186.0 м | 45 084,54 ₽ |
| Профиль 40x20x2.0 — решётка | 132.0 м | 17 685,36 ₽ |
| Профиль 40x20x1.5 — прогоны | 0.0 м | По запросу |
| Грунт-эмаль по металлу | 23.987 кг | 16 790,79 ₽ |
| Итого по разделу «Каркас навеса» | По запросу | |
| Основания столбов | ||
| Бурение Ø300 мм: 16.80 м × 1 (ставка Ø300 мм) | 16.8 прив. м | 7 560 ₽ |
| Бетонирование оснований опор | 1.02 м³ | 1 070,5 ₽ |
| Бетон оснований столбов, запас 5% | 1.07 м³ | 8 028,74 ₽ |
| Итого по разделу «Основания столбов» | 16 659,24 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 103.372 м² | 69 776,14 ₽ |
| Монтаж торцевых планок | 12.306 м | 2 768,89 ₽ |
| Кровельное покрытие | 103.4 м² | 81 767,29 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 12.3 м | 5 537,79 ₽ |
| Итого по разделу «Кровля» | 159 850,11 ₽ | |
| ИТОГО | По запросу | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 23.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

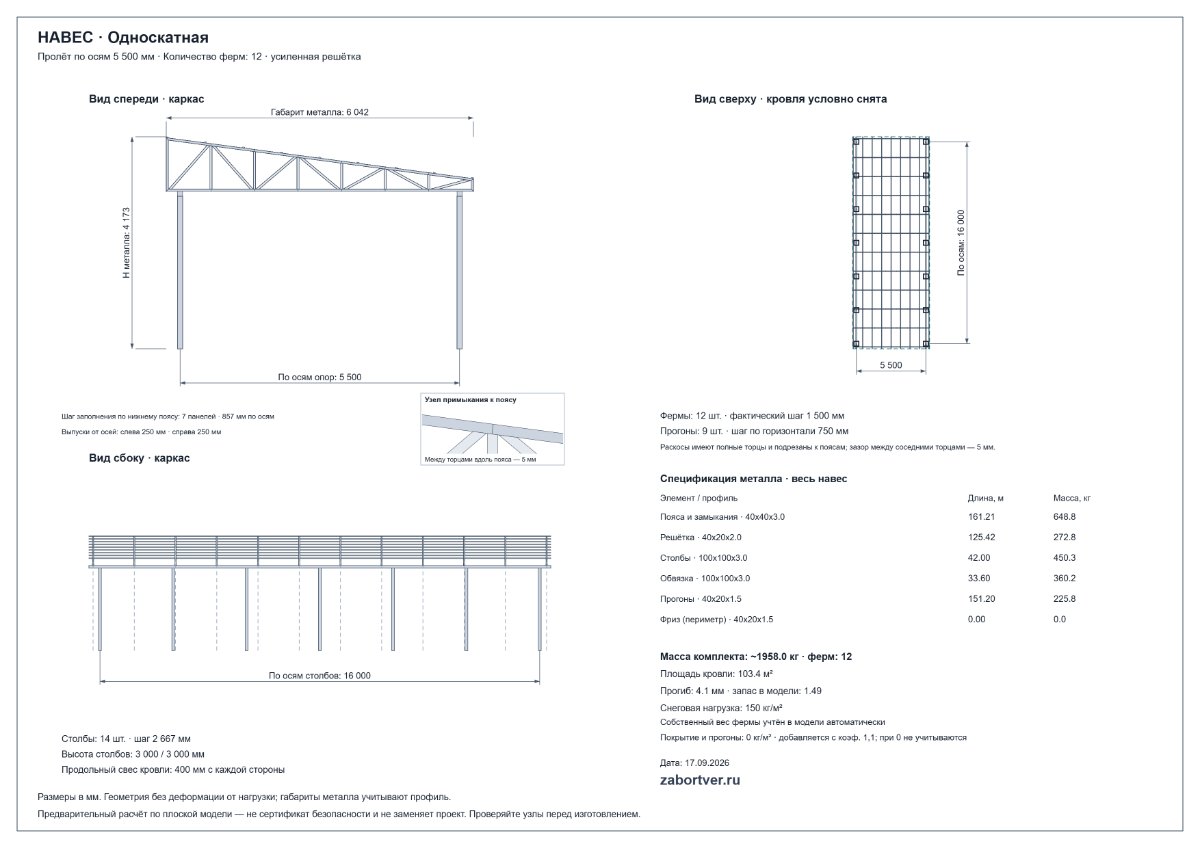

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 5 500 × 16 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 5 500 × 16 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Инженерная проверка
Статус: Требует внимания. Прогиб 4,1 мм, коэффициент запаса 1,49.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации требует внимания — прогиб 4.1 мм, коэффициент запаса 1.49. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 150 кг/м² (26), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

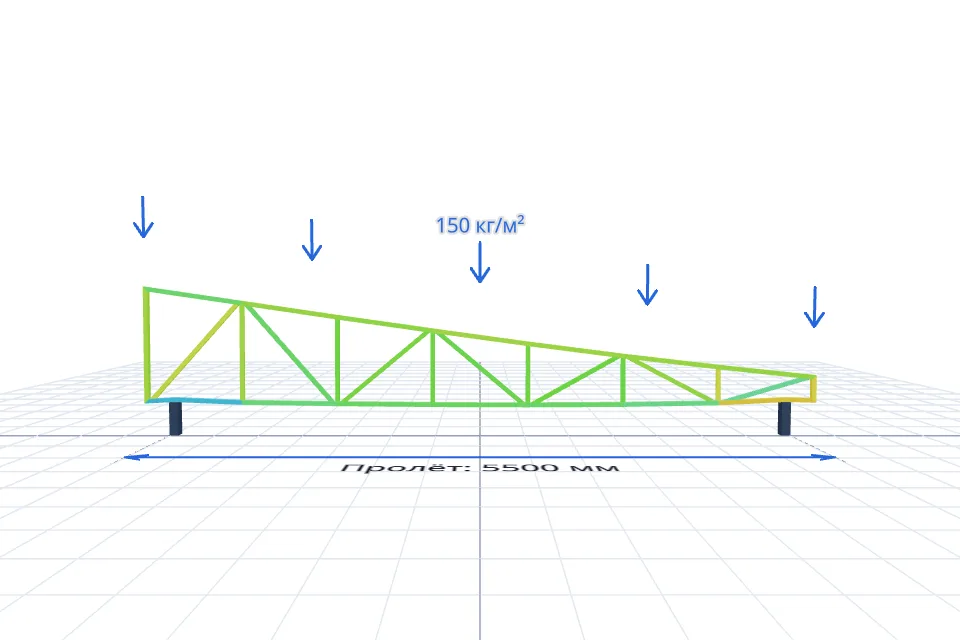

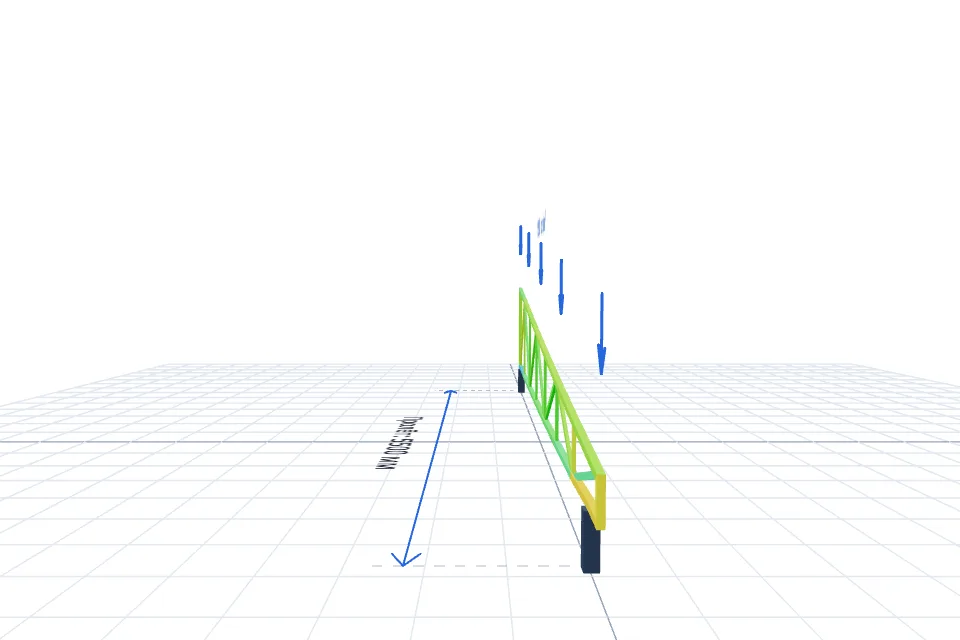

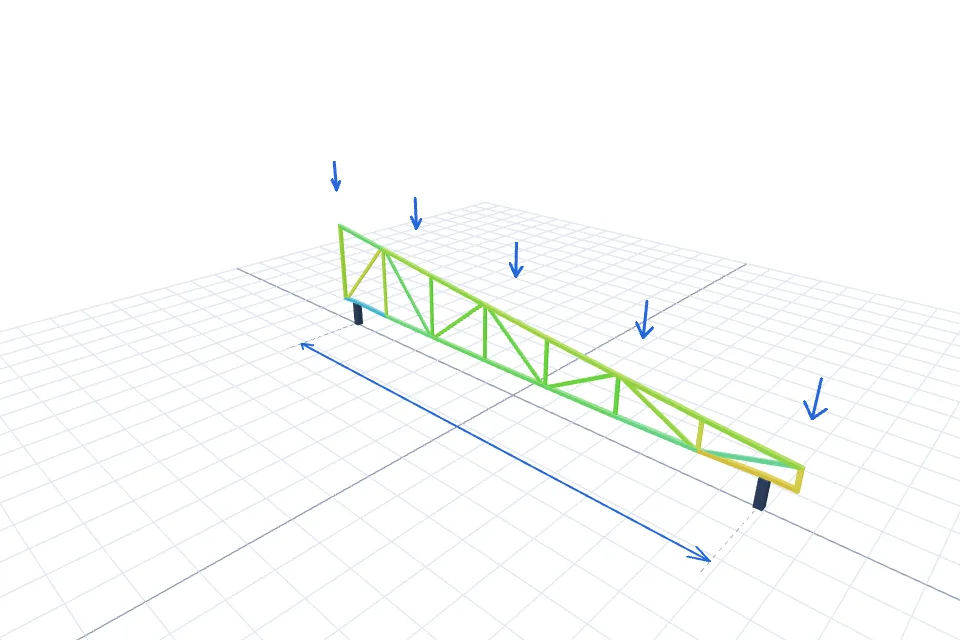

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
