Автомобильный навес 5300×9000 мм односкатная из профнастил: расчёт, цены и чертёж в Твери
Смета для навеса: односкатная фермы, кровля из профнастил, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
269 714 ₽

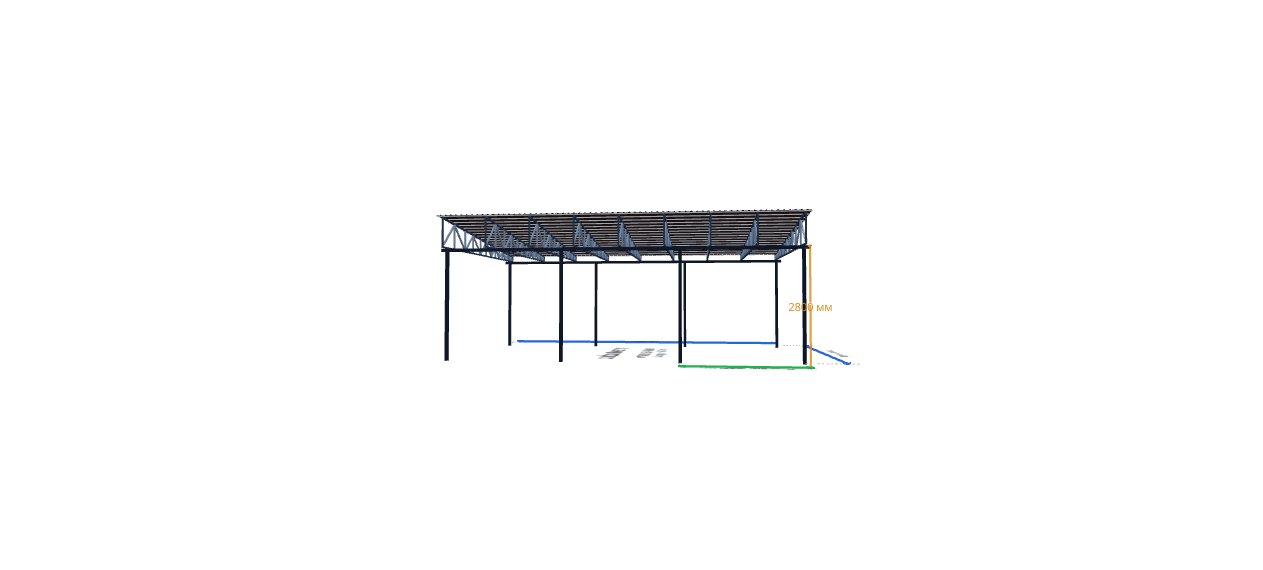

Ваш автомобильный навес 5300×9000 мм — фото из 3D-проекта калькулятора

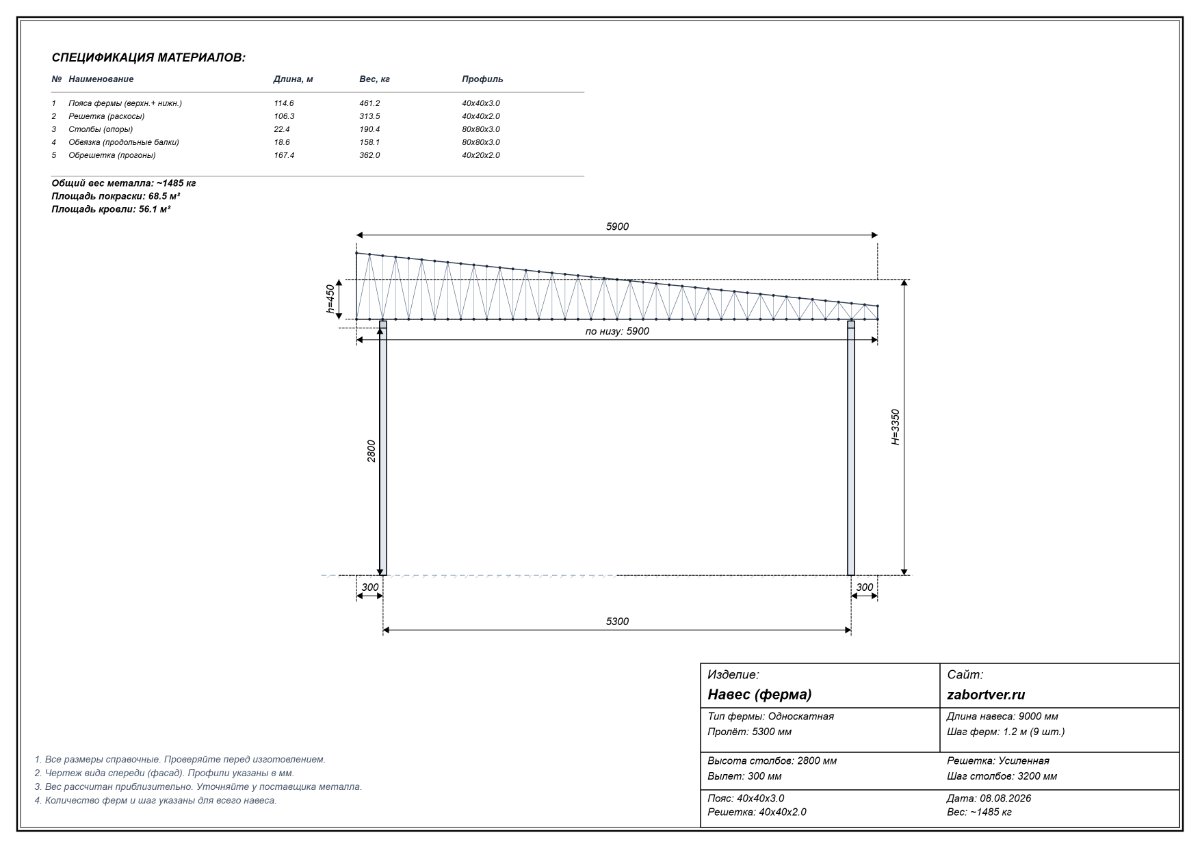

Чертёж автомобильный навес 5300×9000 мм — вид спереди (фасад), можно скачать
Автомобильный навес 5300×9000 мм — из чего складывается расчёт
Навес — это металлокаркас из ферм, опор и прогонов с кровлей из поликарбоната или профнастила. В расчёте подобраны фермы, опоры и кровельный материал, проверена снеговая нагрузка и рассчитан объём металла.
Показан навес 5300×9000 мм: фермы, опоры 80x80x3.0, кровля Профнастил.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и кровля
- Изготовление (работа)
- Проверка снеговой нагрузки и чертёж
- Доставка и монтаж — по запросу
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
5300×9000 мм
Тип
Односкатная
Профили
40x40x3.0 / 40x40x2.0
Проверка нагрузки
Проходит
Детальная смета
Стоимость пересчитывается по текущим ценам административной панели
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 40x40x3.0 | 114.6 м | 29 053 ₽ |
| Решётка, профиль 40x40x2.0 | 106.3 м | 20 694 ₽ |
| Прогоны, профиль 40x20x2.0 | 167.4 м | 23 893 ₽ |
| Стойки и обвязка, профиль 80x80x3.0 | 41.0 м | 21 958 ₽ |
| Кровельное покрытие | 56.1 м² | 39 258 ₽ |
| Изготовление и монтаж (работа) | комплекс | 134 857 ₽ |
| ИТОГО | 269 714 ₽ | |
Геометрия
Шаг ферм 1200 мм, опоры 80x80x3.0, кровля: Профнастил.
Материалы
Металла 429.3 м, масса 1485.3 кг, кровля 56.1 м².
Инженерная проверка
Статус: Проходит. Прогиб 3.4 мм, коэффициент запаса 4.74.
Снеговая нагрузка
В проверке прочности к конструкции приложена расчётная снеговая нагрузка ≈ 210 кг/м² при нормативном значении Sg ≈ 150 кг/м² и коэффициенте надёжности по снеговой нагрузке γf = 1,4 (п. 10.12 СП 20.13330.2016). Эта нагрузка учитывает шаг между фермами, принятый в расчёте (при другом шаге допустимая нагрузка на одну ферму меняется).
Это упрощённая оценка для коэффициентов формы и условий кровли μ = ce = ct = 1. Фактическая снеговая нагрузка на кровлю зависит от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — её уточняет проектировщик.
Для каких населённых пунктов подходит базовый расчёт (26 шт, норматив Sg ≤ 150 кг/м²):
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Например, Тверь: Sg = 160 кг/м² → расчётная ≈ 224 кг/м², поэтому базовая ферма на 210 кг/м² не подходит под Тверь автоматически — для Твери нужен вариант с запасом ~240 кг/м². Точное значение для вашего населённого пункта подтверждает проектировщик.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
