Индивидуальный расчёт · № 2588

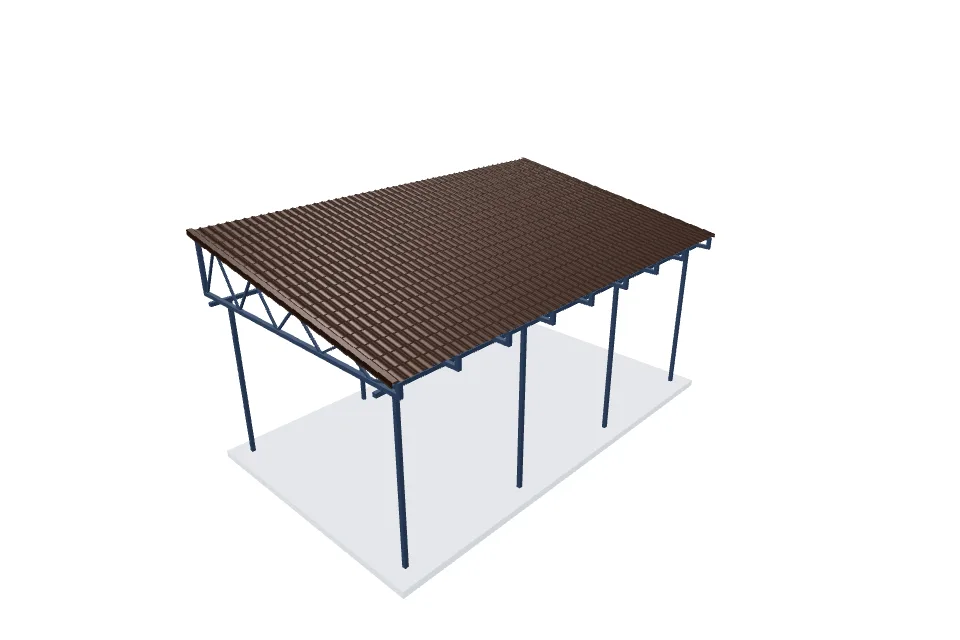

Навес для автомобиля5000×9000 мм
Односкатная схема · металлочерепица
Пояса ферм — 80x80x3.0, решётка — 40x40x1.5. Комплект с монтажом на участке.
Металлокаркас
80x80x3.0
Кровля
Металлочерепица
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 5000 мм
- Длина навеса
- 9000 мм
- Высота стоек
- 3500 мм
- Кровля
- Металлочерепица
- Шаг ферм, не более
- 1200 мм
- Фактический шаг ферм
- 1 187,5 мм
- Профиль поясов
- 80x80x3.0
- Профиль решётки
- 40x40x1.5
- Расчётная масса
- 1 689,37 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 5000×9000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 5000 мм и длиной 9000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

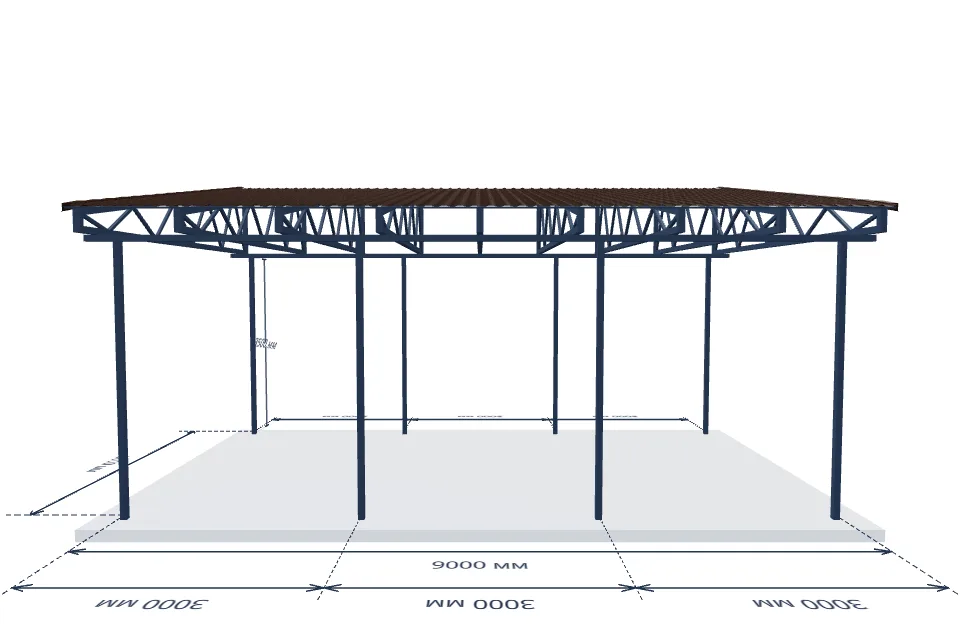

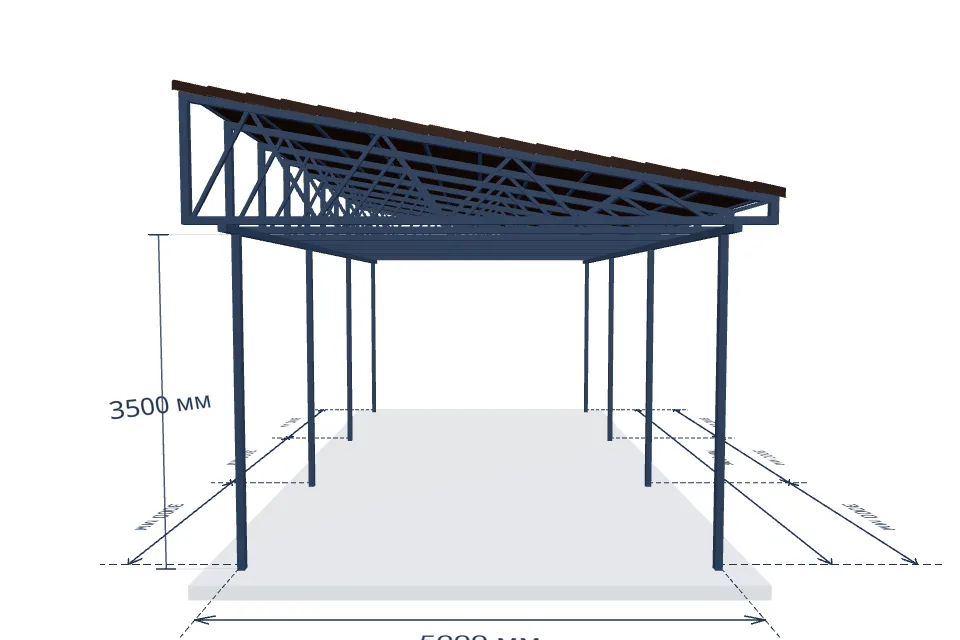

Геометрия: пролёт между опорами — 5000 мм, длина — 9000 мм, высота стоек — 3500 мм. Поперечных ферм — 9, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 203 мм, подъём или перепад — 1000 мм.
Каркас: пояса ферм — профиль 80x80x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 80x80x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 349,69 м, расчётная масса металлокаркаса — 1 689,37 кг.

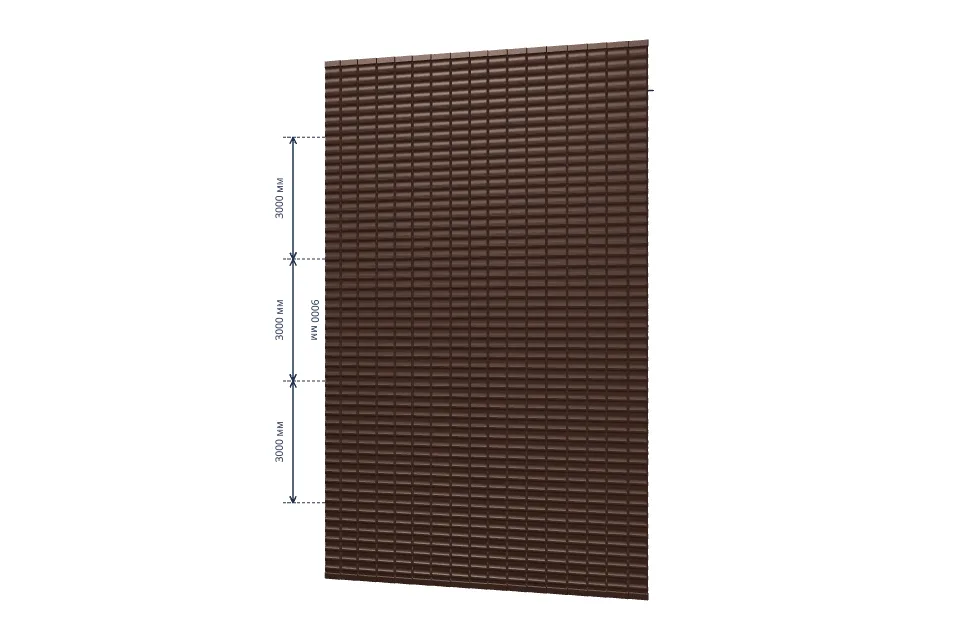

Кровля: металлочерепица, расчётная площадь — 58,66 м². Ветровые планки по двум торцам — 12.0 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 78,57 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
369 400 ₽
Монтаж
125 963 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 80x80x3.0 | 120.7 м | 62 755 ₽ |
| Решётка, профиль 40x40x1.5 | 73.6 м | 10 778 ₽ |
| Прогоны, профиль 40x20x1.5 | 107.8 м | 11 759 ₽ |
| Стойки и обвязка, профиль 80x80x3.0 | 47.6 м | 24 743 ₽ |
| Кровельное покрытие | 58.7 м² | 64 525 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 12.0 м | 5 387 ₽ |
| Подготовка и окраска профильных труб со всех сторон | 78.6 м² | 27 500 ₽ |
| Изготовление комплекта | комплект | 161 953 ₽ |
| Монтаж на участке | комплекс | 125 963 ₽ |
| ИТОГО | 495 364 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 03.10.2026. Окончательную комплектацию и цену подтвердит менеджер.
Чертёж навеса
Подготовка чертежа
Чертёж фермы
Чертёж фермы для навеса 5000×9000 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы
Автомобильный навес 5000×9000 мм
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.
Инженерная проверка
Статус: Проходит. Прогиб 1,07 мм, коэффициент запаса 5,19.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Испытание фермы нагрузкой (МКЭ)
Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости
Считаем напряжения в профилях
МКЭ-расчёт фермы под снеговую нагрузку: цветовая карта напряжений и деформированная схема — как в калькуляторе ферм.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
Проверить расчёт перед изготовлением
Уточним комплектацию, площадку и условия получения.
