Индивидуальный расчёт · № 2801

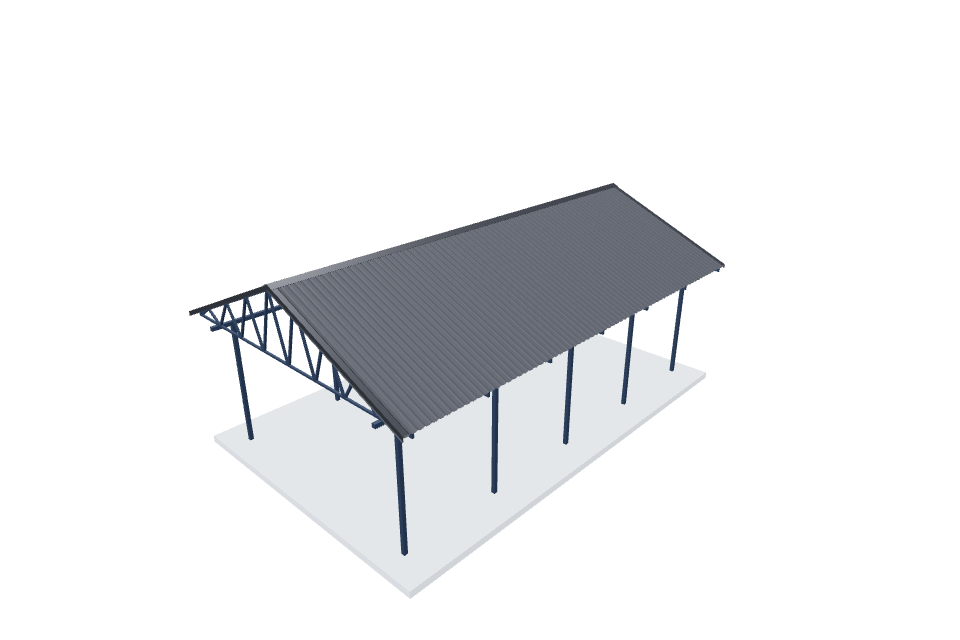

Навес для автомобиля 5000×9000 мм
Двускатная схема · профнастил
Пояса ферм — 40x40x2.0, решётка — 40x40x2.0. Комплект с монтажом на участке.
Металлокаркас
40x40x2.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Требует внимания
Основные характеристики
- Пролёт между опорами
- 5000 мм
- Длина навеса
- 9000 мм
- Высота стоек
- 2700 мм
- Кровля
- Профнастил
- Бетонная площадка
- 15 см · 2 сетки армирования
- Шаг ферм, не более
- 1500 мм
- Фактический шаг ферм
- 1 600 мм
- Профиль поясов
- 40x40x2.0
- Профиль решётки
- 40x40x2.0
- Расчётная масса
- 1 247,18 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 5000×9000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 5000 мм и длиной 9000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

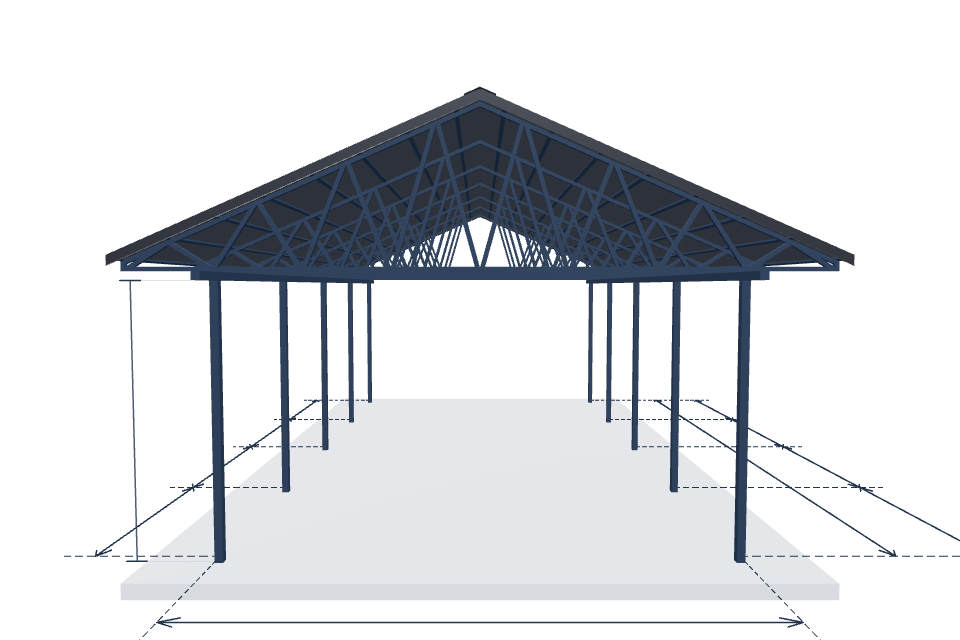

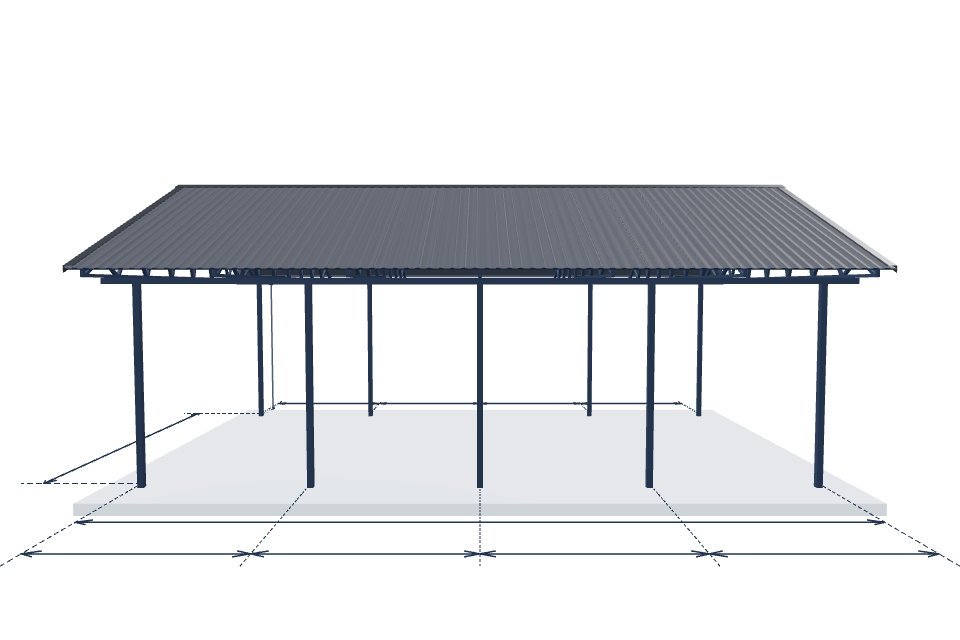

Геометрия: пролёт между опорами — 5000 мм, длина — 9000 мм, высота стоек — 2700 мм. Поперечных ферм — 7, заданный максимальный шаг между ними — 1500 мм. Высота ферм в коньке — 1500 мм.
Каркас: пояса ферм — профиль 40x40x2.0, решётка — 40x40x2.0, прогоны — 40x20x2.0, стойки и продольная обвязка — 80x80x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 397,15 м, расчётная масса металлокаркаса — 1 247,18 кг.
Кровля: профнастил, расчётная площадь — 70,87 м². Коньковая планка — 10 м. Ветровые планки по двум торцам — 14.2 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 64,63 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
474 806 ₽
Монтаж
525 542 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 443.517 кг | 36 590,19 ₽ |
| Подготовка столбов, балок и деталей каркаса | 605.684 кг | 31 798,41 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Монтаж столба на готовое основание, до 3 м | 10 шт. | 15 000 ₽ |
| Монтаж продольных балок | 19.8 м | 10 395 ₽ |
| Монтаж поперечной фермы: до 9 м и 250 кг | 7 шт. | 12 600 ₽ |
| Монтаж прогонов | 160 м | 12 000 ₽ |
| Зачистка, грунтование и окраска металла | 64.632 м² | 48 474,1 ₽ |
| Профиль 80x80x3.0 — обвязка, стойки | 54.0 м | 26 794,25 ₽ |
| Профиль 40x40x2.0 — пояса, решётка | 198.0 м | 34 952,94 ₽ |
| Профиль 40x20x2.0 — прогоны | 192.0 м | 24 988,8 ₽ |
| Опорные пластины и анкеры столбов | 10 компл. | 15 000 ₽ |
| Грунт-эмаль по металлу | 16.158 кг | 11 310,62 ₽ |
| Итого по разделу «Каркас навеса» | 282 904,31 ₽ | |
| Фундамент — плита | ||
| Плита: Разметка периметра плиты | 32.8 м | 1 476 ₽ |
| Плита: Разработка грунта под плиту и слои основания | 22.4 м³ | 60 480 ₽ |
| Плита: Устройство и уплотнение песчаной подушки | 12.8 м³ | 124 800 ₽ |
| Плита: Монтаж и демонтаж опалубки плиты | 4.92 м² | 6 273 ₽ |
| Плита: Сборка и вязка арматурных сеток плиты | 1225.44 кг | 165 434 ₽ |
| Плита: Приём, укладка и вибрирование бетона плиты | 9.6 м³ | 34 560 ₽ |
| Плита: Выравнивание, затирка поверхности плиты и уход за бетоном | 64 м² | 24 000 ₽ |
| Плита: Бетон М300 / B22,5, запас 5% | 10.08 м³ | 75 600 ₽ |
| Плита: Арматура Ø12: сетка с нахлёстами 480 мм | 1404 м | 78 147 ₽ |
| Плита: Доска 40×150 мм: периметр плиты, полная толщина | 32.8 м | 5 904 ₽ |
| Плита: Песок: подушка 200 мм | 12.8 м³ | 19 200 ₽ |
| Плита: Вязальная проволока, 5 г на соединение | 16.83 кг | 4 208 ₽ |
| Итого по разделу «Фундамент — плита» | 600 082 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 70.867 м² | 47 835,2 ₽ |
| Монтаж конька | 10 м | 4 500 ₽ |
| Монтаж торцевых планок | 14.173 м | 3 189,01 ₽ |
| Кровельное покрытие | 70.9 м² | 50 959,72 ₽ |
| Коньковая планка | 10.0 м | 4 500 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 14.2 м | 6 378,03 ₽ |
| Итого по разделу «Кровля» | 117 361,96 ₽ | |
| ИТОГО | 1 000 348,27 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 18.11.2026. Окончательную комплектацию и цену подтвердит менеджер.
Чертёж навеса
Вид спереди, сбоку и сверху для навеса 5 000 × 9 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 5 000 × 9 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Грунтовые условия, подъезд и дополнительные работы уточняем по площадке. Бетонная площадка включена в подробную смету: материалы и выбранные работы рассчитаны по калькулятору плиты.
Инженерная проверка
Статус: Требует внимания. Прогиб 2,72 мм, коэффициент запаса 1,29.
Выбранная нагрузка
Снеговая нагрузка — 200 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 200 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации требует внимания — прогиб 2.7 мм, коэффициент запаса 1.29. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 200 кг/м² (46), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Считаем напряжения в профилях
МКЭ-расчёт фермы под снеговую нагрузку: цветовая карта напряжений и деформированная схема — как в калькуляторе ферм.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
