Навес для автомобиля5000×7000 мм
Параллельная схема · профнастил
Пояса ферм — 60x40x2.0 ТУ, решётка — 40x40x2.0. Комплект с монтажом на участке.
Металлокаркас
60x40x2.0 ТУ
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 5000 мм
- Длина навеса
- 7000 мм
- Высота стоек
- 2400 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1000 мм
- Фактический шаг ферм
- 1 000 мм
- Профиль поясов
- 60x40x2.0 ТУ
- Профиль решётки
- 40x40x2.0
- Расчётная масса
- 1 114,47 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.

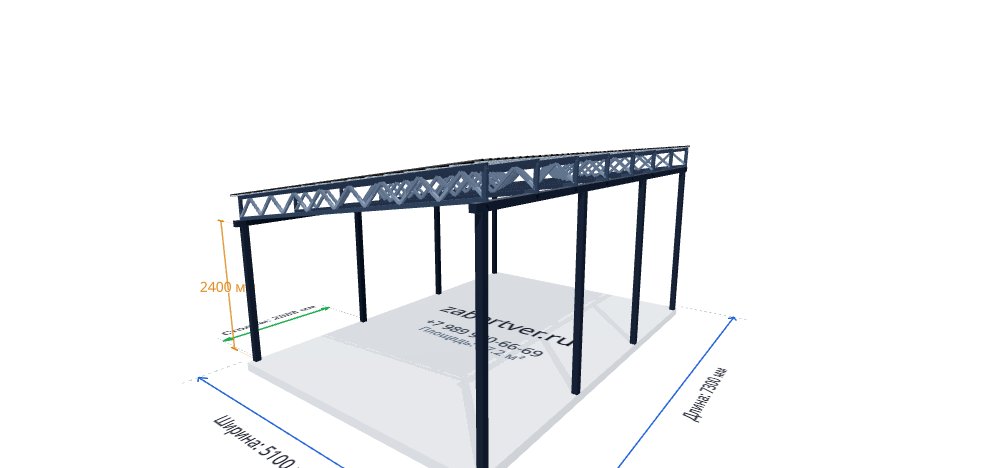

Автомобильный навес 5000×7000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 5000 мм и длиной 7000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 5000 мм, длина — 7000 мм, высота стоек — 2400 мм. Поперечных ферм — 8, заданный максимальный шаг между ними — 1000 мм. Конструктивная высота ферм — 350 мм, подъём или перепад — 700 мм.
Каркас: пояса ферм — профиль 60x40x2.0 ТУ, решётка — 40x40x2.0, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 296,74 м, расчётная масса металлокаркаса — 1 114,47 кг.
Кровля: профнастил, расчётная площадь — 38,31 м². Ветровые планки по двум торцам — 10.5 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 55,11 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
По запросу
Монтаж
По запросу
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 60x40x2.0 ТУ | 88.0 м | По запросу |
| Решётка, профиль 40x40x2.0 | 55.3 м | 10 197 ₽ |
| Прогоны, профиль 40x20x1.5 | 116.8 м | 12 741 ₽ |
| Стойки и обвязка, профиль 100x100x4.0 | 36.6 м | 31 354 ₽ |
| Кровельное покрытие | 38.3 м² | 26 816 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 10.5 м | 3 675 ₽ |
| Подготовка и окраска профильных труб со всех сторон | 55.1 м² | 19 289 ₽ |
| Изготовление комплекта | комплект | По запросу |
| Монтаж на участке | комплекс | По запросу |
| ИТОГО | По запросу | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 23.09.2026. Окончательную комплектацию и цену подтвердит менеджер.
Чертёж навеса
Подготовка чертежа
Чертёж фермы
Чертёж фермы для навеса 5000×7000 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы
Автомобильный навес 5000×7000 мм
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Бетонное основание показано в модели; его стоимость согласовывается отдельно.
Инженерная проверка
Статус: Проходит. Прогиб 4,75 мм, коэффициент запаса 3,09.
Выбранная нагрузка
Снеговая нагрузка — 260 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 260 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 58 населённых пунктов со значением Sg ≤ 260 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м², Томск — 215 кг/м², Барнаул — 215 кг/м², Архангельск — 225 кг/м², Ижевск — 235 кг/м², Красноярск — 240 кг/м², Уфа — 245 кг/м², Сыктывкар — 245 кг/м², Казань — 255 кг/м², Пермь — 260 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Испытание фермы нагрузкой (МКЭ)
Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости
Считаем напряжения в профилях
МКЭ-расчёт фермы под снеговую нагрузку: цветовая карта напряжений и деформированная схема — как в калькуляторе ферм.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
