Навес для автомобиля5000×4500 мм
Арочная схема · сотовый поликарбонат
Пояса ферм — 40x20x2.0, решётка — 40x40x1.5. Комплект для самостоятельной установки.
Металлокаркас
40x20x2.0
Кровля
Сотовый поликарбонат
Без монтажа
Самостоятельная установка
Проверка нагрузки
Требует внимания
Основные характеристики
- Пролёт между опорами
- 5000 мм
- Длина навеса
- 4500 мм
- Высота стоек
- 2300 мм
- Кровля
- Сотовый поликарбонат
- Шаг ферм, не более
- 1500 мм
- Фактический шаг ферм
- 1 500 мм
- Профиль поясов
- 40x20x2.0
- Профиль решётки
- 40x40x1.5
- Расчётная масса
- 576,14 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 5000×4500 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 5000 мм и длиной 4500 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

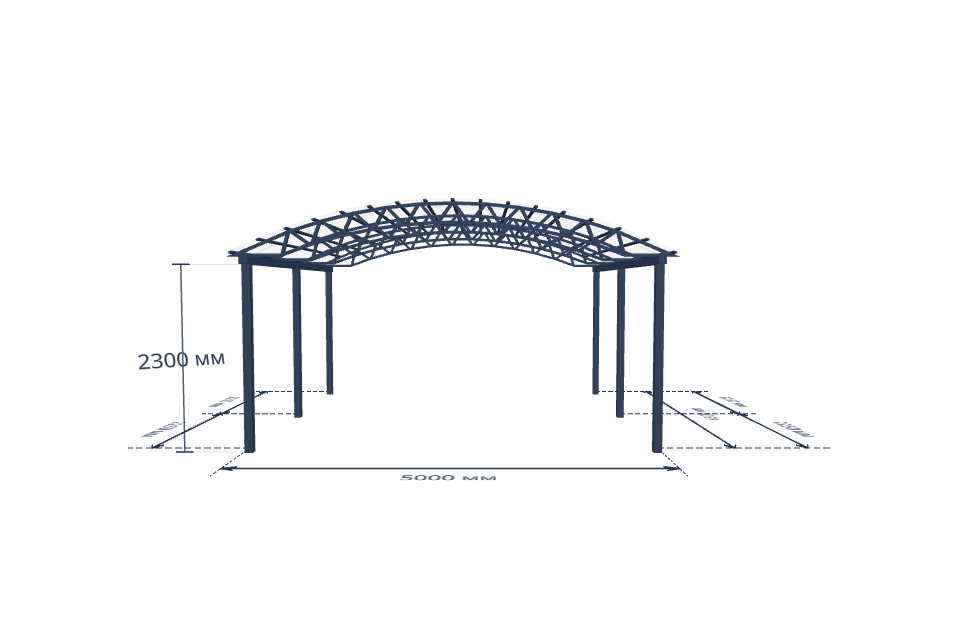

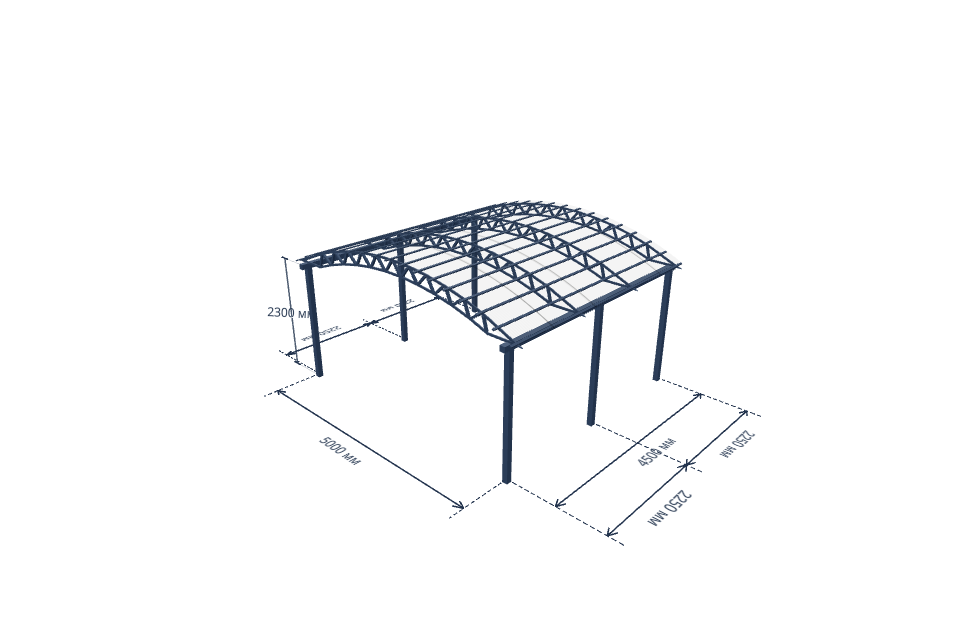

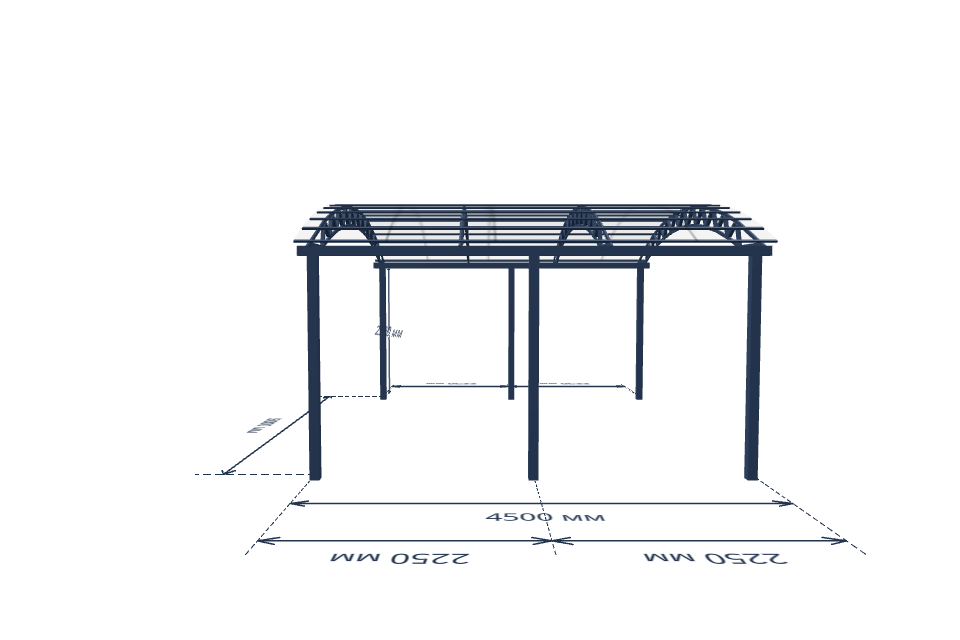

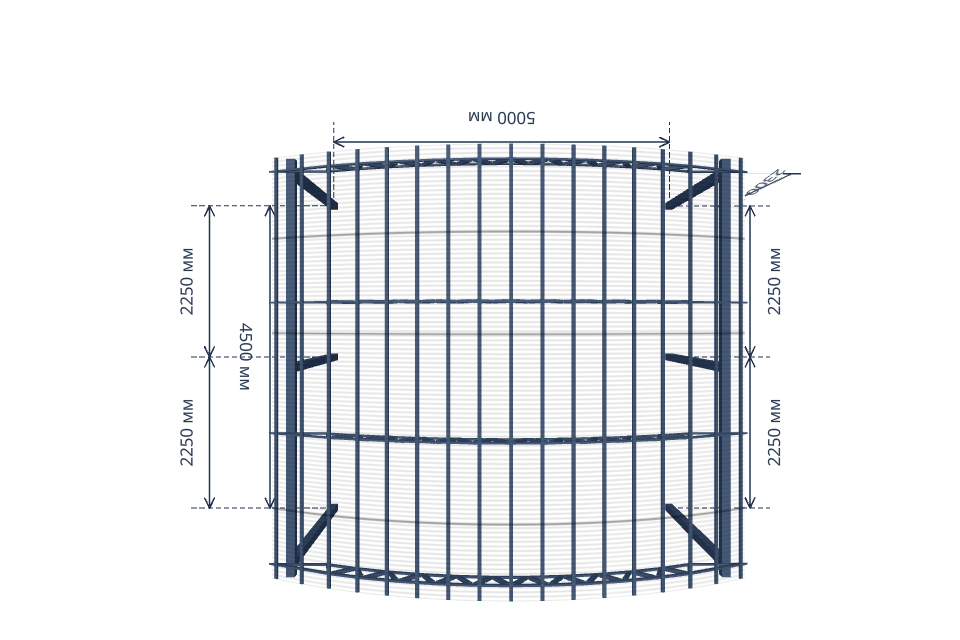

Геометрия: пролёт между опорами — 5000 мм, длина — 4500 мм, высота стоек — 2300 мм. Поперечных ферм — 4, заданный максимальный шаг между ними — 1500 мм. Конструктивная высота ферм — 230 мм, подъём или перепад — 626 мм.
Каркас: пояса ферм — профиль 40x20x2.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 173,85 м, расчётная масса металлокаркаса — 576,14 кг.
Кровля: сотовый поликарбонат, расчётная площадь — 26,86 м².
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 28,35 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж не выбран; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
