Виды навеса
Индивидуальный расчёт · № 3007

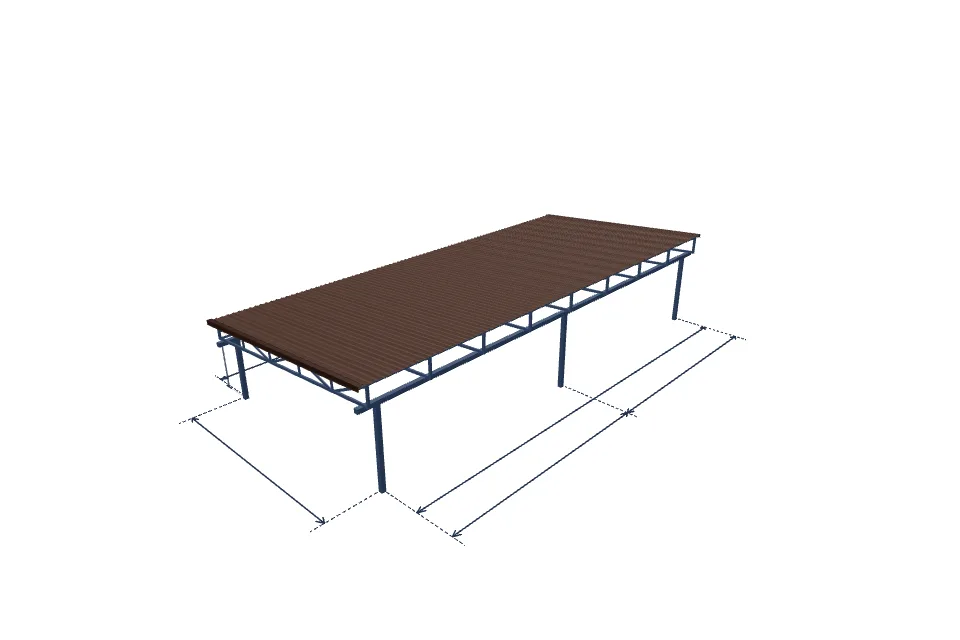

Навес для автомобиля 5000×11000 мм
Параллельная схема · профнастил
Пояса ферм — 60x40x2.0, решётка — 50x25x2.0. Комплект с монтажом на участке.
Металлокаркас
60x40x2.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 5000 мм
- Длина навеса
- 11000 мм
- Высота стоек
- 1500 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1500 мм
- Фактический шаг ферм
- 1 450 мм
- Профиль поясов
- 60x40x2.0
- Профиль решётки
- 50x25x2.0
- Расчётная масса
- 1 323,28 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 5000×11000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 5000 мм и длиной 11000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 5000 мм, длина — 11000 мм, высота стоек — 1500 мм. Поперечных ферм — 9, заданный максимальный шаг между ними — 1500 мм. Конструктивная высота ферм — 400 мм, подъём или перепад — 400 мм.
Каркас: пояса ферм — профиль 60x40x2.0, решётка — 50x25x2.0, прогоны — 60x30x2.0, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм усиленное, с раскосами и вертикальными стойками. Общая длина профильных труб — 308,17 м, расчётная масса металлокаркаса — 1 323,28 кг.
Кровля: профнастил, расчётная площадь — 65,48 м². Ветровые планки по двум торцам — 10.9 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 63,26 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
302 169 ₽
Монтаж
117 907 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 60x40x2.0 | 105.8 м | 24 793 ₽ |
| Решётка, профиль 50x25x2.0 | 60.3 м | 10 369 ₽ |
| Прогоны, профиль 60x30x2.0 | 108.0 м | 22 521 ₽ |
| Стойки и обвязка, профиль 100x100x4.0 | 34.0 м | 29 127 ₽ |
| Кровельное покрытие | 65.5 м² | 55 662 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 10.9 м | 4 911 ₽ |
| Подготовка и окраска профильных труб со всех сторон | 63.3 м² | 22 140 ₽ |
| Изготовление комплекта | комплект | 132 645 ₽ |
| Монтаж на участке | комплекс | 117 907 ₽ |
| ИТОГО | 420 076 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 12.10.2026. Окончательную комплектацию и цену подтвердит менеджер.
Чертёж навеса

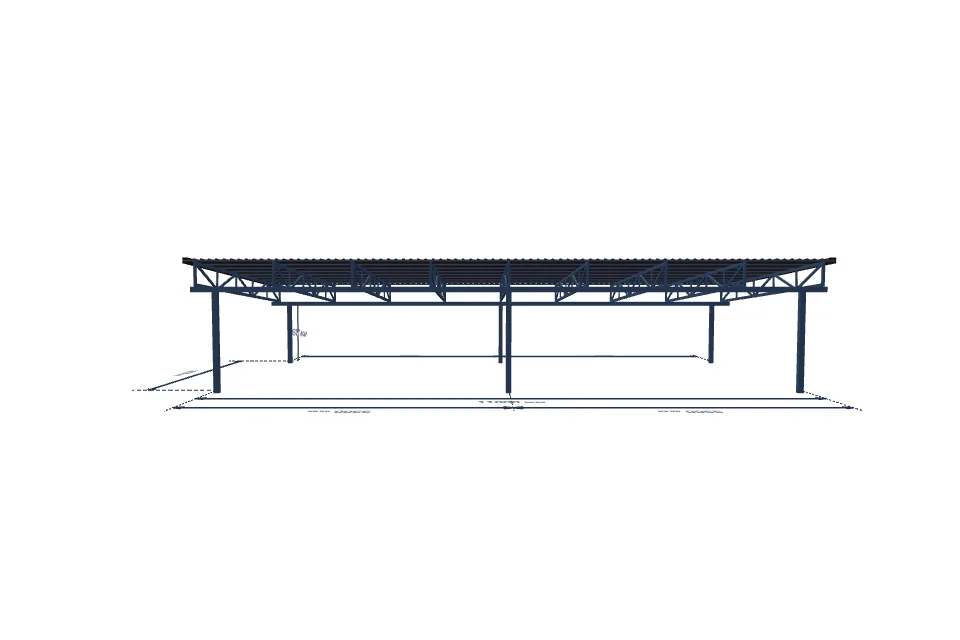

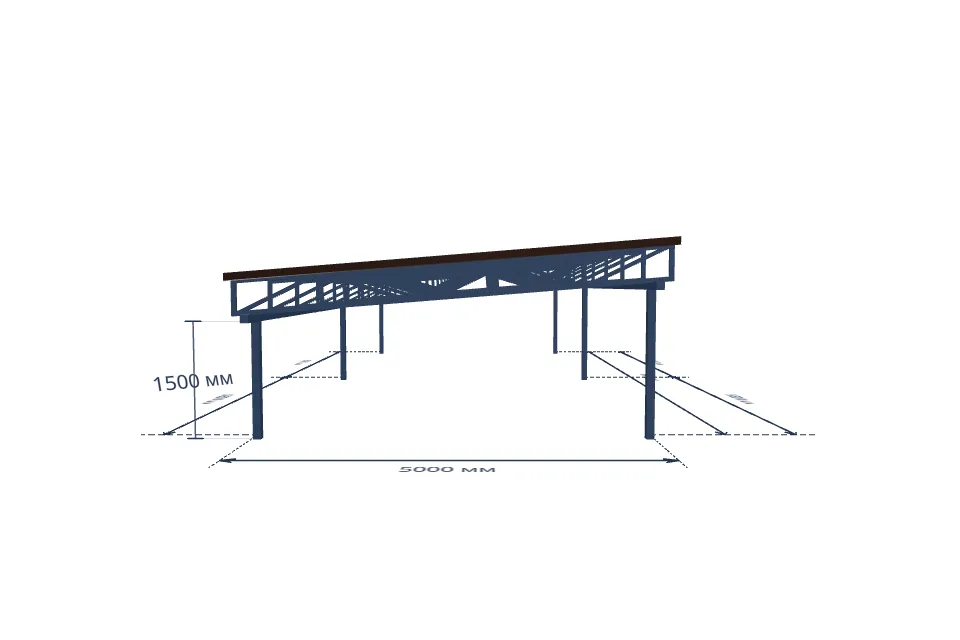

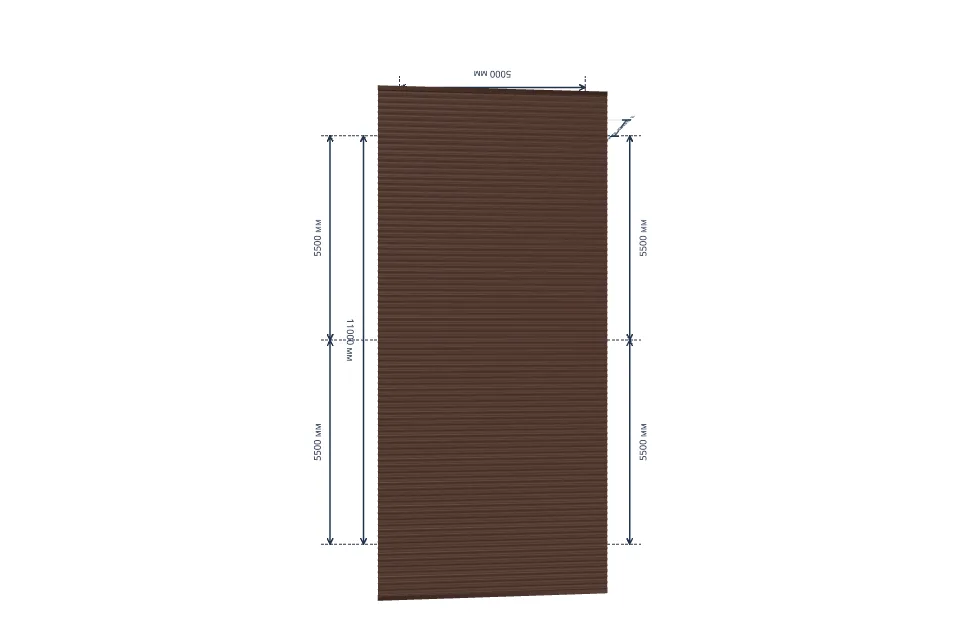

Вид спереди, сбоку и сверху для навеса 5 000 × 11 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 5 000 × 11 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Инженерная проверка
Статус: Проходит. Прогиб 1,62 мм, коэффициент запаса 7,08.
Выбранная нагрузка
Снеговая нагрузка — 50 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 50 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 4 населённых пунктов со значением Sg ≤ 50 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Испытание фермы нагрузкой (МКЭ)
Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости
Считаем напряжения в профилях
МКЭ-расчёт фермы под снеговую нагрузку: цветовая карта напряжений и деформированная схема — как в калькуляторе ферм.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
