Индивидуальный расчёт · № 2012
Навес для автомобиля 4900×9800 мм
Параллельная схема · профнастил
Пояса ферм — 50x25x2.0, решётка — 20x20x1.5. Комплект с монтажом на участке.
Металлокаркас
50x25x2.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 4900 мм
- Длина навеса
- 9800 мм
- Высота стоек
- 2800 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1200 мм
- Фактический шаг ферм
- 1 088,89 мм
- Профиль поясов
- 50x25x2.0
- Профиль решётки
- 20x20x1.5
- Расчётная масса
- 863,6 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 4900×9800 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 4900 мм и длиной 9800 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

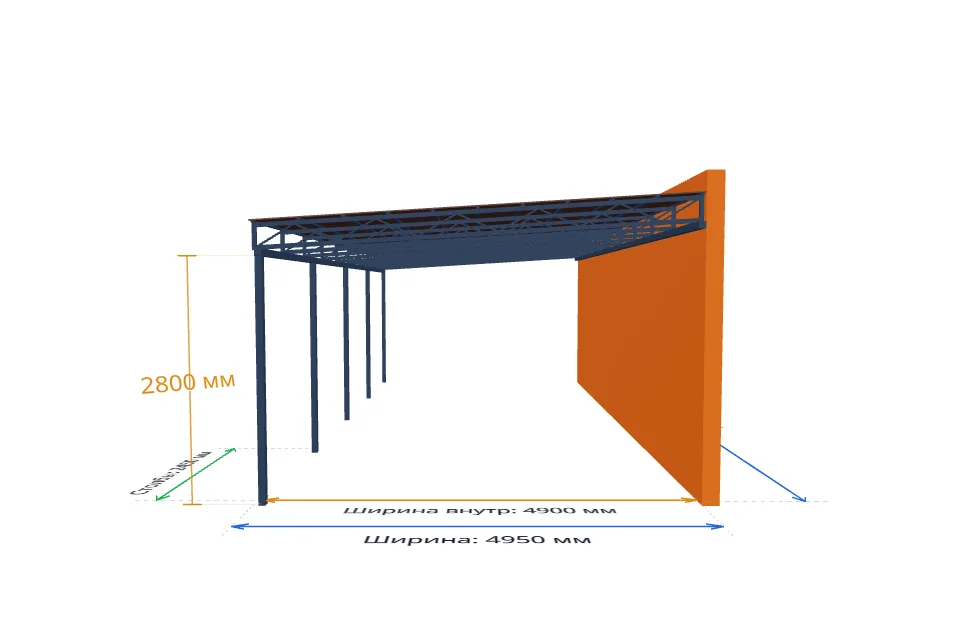

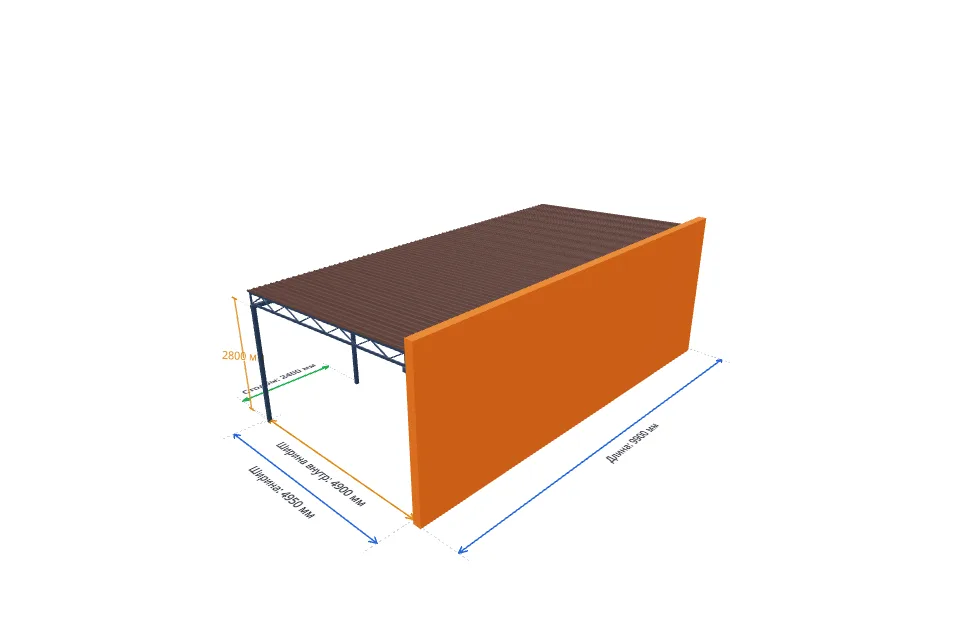

Геометрия: пролёт между опорами — 4900 мм, длина — 9800 мм, высота стоек — 2800 мм. Поперечных ферм — 10, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 250 мм, подъём или перепад — 300 мм.
Каркас: пояса ферм — профиль 50x25x2.0, решётка — 20x20x1.5, прогоны — 40x20x2.0, стойки и продольная обвязка — 80x80x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 302,21 м, расчётная масса металлокаркаса — 863,6 кг.
Кровля: профнастил, расчётная площадь — 50,09 м². Ветровые планки по двум торцам — 10.1 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 44,08 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
214 372 ₽
Монтаж
98 208 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 275.29 кг | 22 711,41 ₽ |
| Подготовка столбов, балок и деталей каркаса | 468.904 кг | 24 617,46 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Монтаж столба с бетонированием, до 3 м | 5 шт. | 9 000 ₽ |
| Монтаж продольных балок | 19.8 м | 10 395 ₽ |
| Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг | 10 шт. | 13 500 ₽ |
| Монтаж прогонов | 108.9 м | 8 167,5 ₽ |
| Крепление к стене: узел опирания поперечной конструкции | 10 узел | 10 500 ₽ |
| Зачистка, грунтование и окраска металла | 45.999 м² | 34 499,31 ₽ |
| Профиль 80x80x3.0 — обвязка, стойки | 48.0 м | 24 573,13 ₽ |
| Профиль 50x25x2.0 — пояса | 114.0 м | 19 311,6 ₽ |
| Профиль 20x20x1.5 — решётка | 60.0 м | 4 249,2 ₽ |
| Профиль 40x20x2.0 — прогоны | 132.0 м | 17 685,36 ₽ |
| Крепёж стеновых узлов | 10 компл. | 8 000 ₽ |
| Грунт-эмаль по металлу | 11.5 кг | 8 049,84 ₽ |
| Итого по разделу «Каркас навеса» | 218 259,81 ₽ | |
| Основания столбов | ||
| Бурение Ø300 мм: 6.00 м × 1 (ставка Ø300 мм) | 6 прив. м | 2 700 ₽ |
| Бетонирование оснований опор | 0.386 м³ | 405 ₽ |
| Бетон оснований столбов, запас 5% | 0.405 м³ | 3 037,51 ₽ |
| Итого по разделу «Основания столбов» | 6 142,51 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 50.087 м² | 33 808,56 ₽ |
| Монтаж торцевых планок | 10.119 м | 2 276,67 ₽ |
| Монтаж пристенной планки | 9.9 м | 4 455 ₽ |
| Кровельное покрытие | 50.1 м² | 39 618,63 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 10.1 м | 4 553,34 ₽ |
| Пристенная планка кровли | 9.9 м | 3 465 ₽ |
| Итого по разделу «Кровля» | 88 177,2 ₽ | |
| ИТОГО | 312 579,52 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 23.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

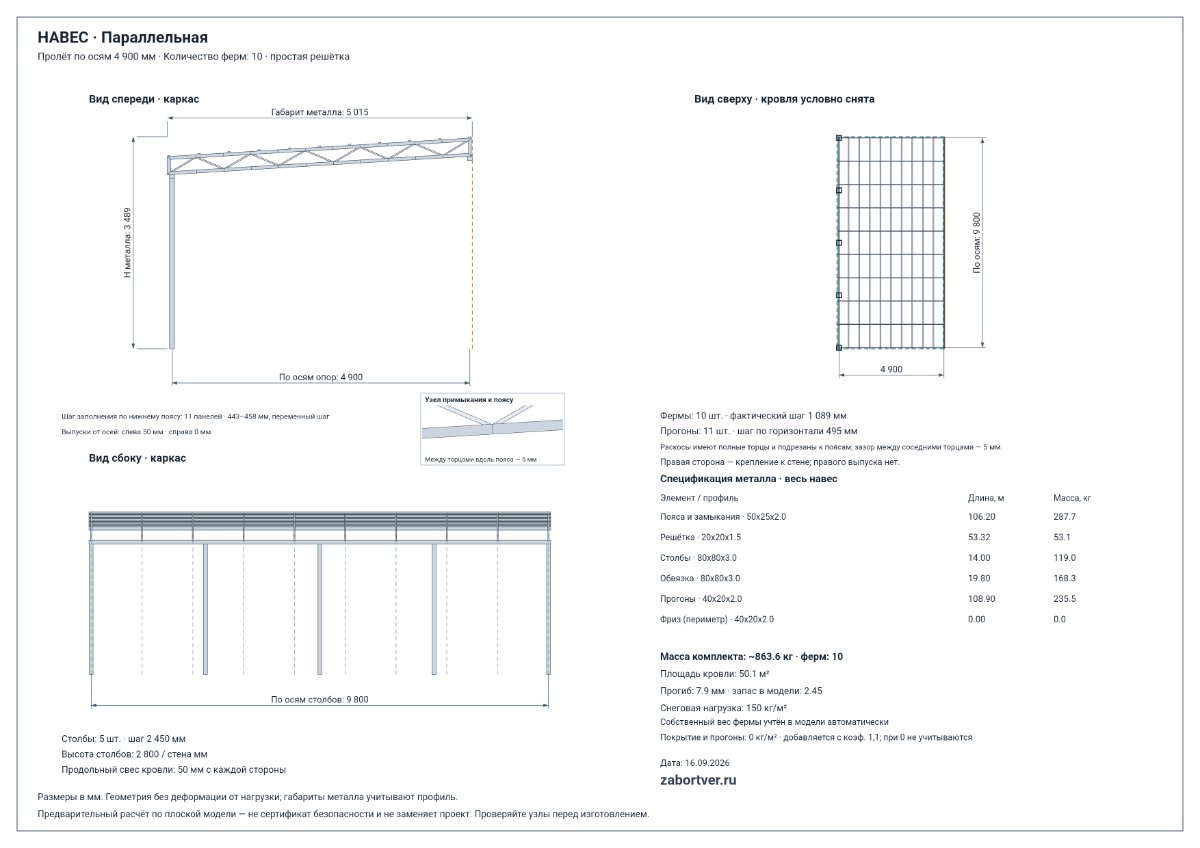

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 4 900 × 9 800 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…

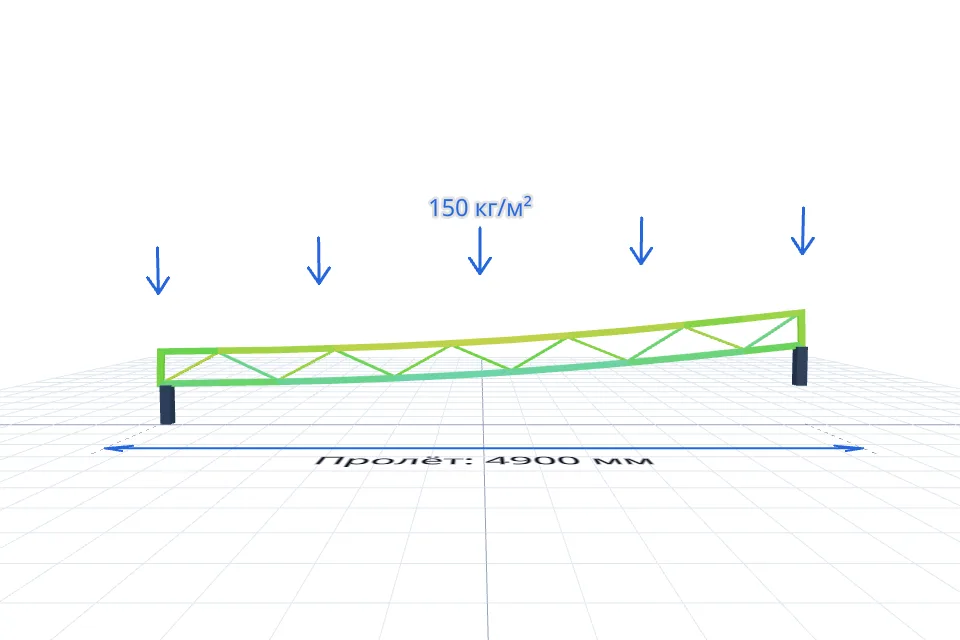

Чертёж фермы
Чертёж поперечной фермы навеса 4 900 × 9 800 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Инженерная проверка
Статус: Проходит. Прогиб 7,92 мм, коэффициент запаса 2,45.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

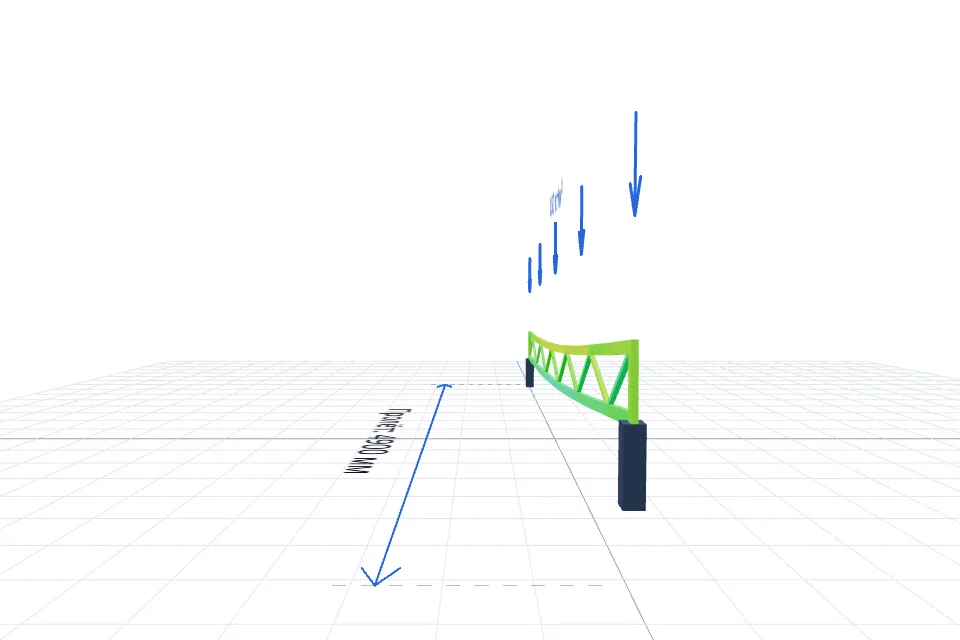

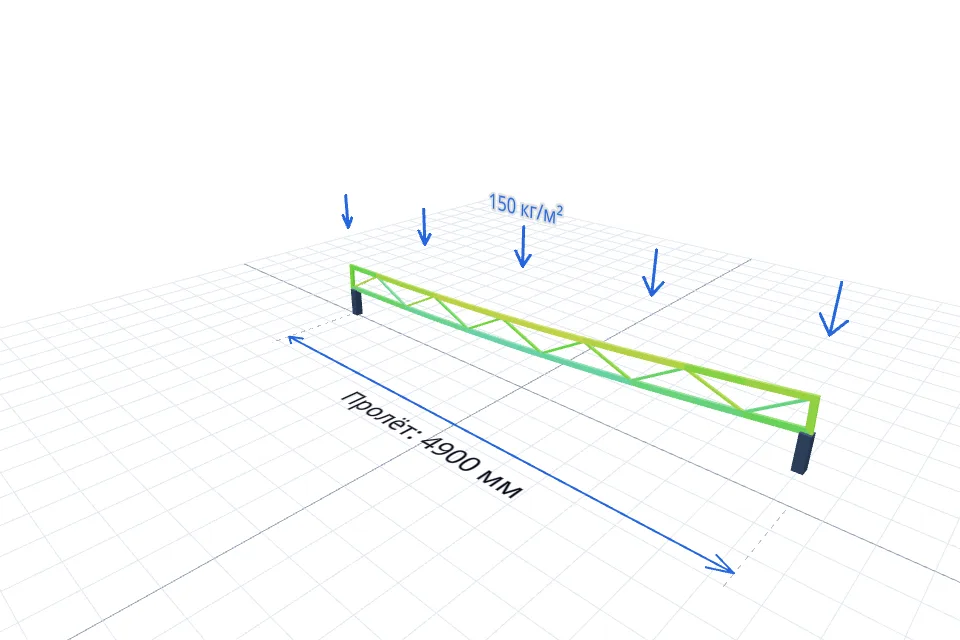

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
Проверить расчёт перед изготовлением
Уточним комплектацию, площадку и условия получения.
