Индивидуальный расчёт · № 1701
Навес для автомобиля 4700×6800 мм
Двускатная схема · профнастил
Пояса ферм — 50x25x2.0, решётка — 50x25x2.0. Комплект с монтажом на участке.
Металлокаркас
50x25x2.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Требует внимания
Основные характеристики
- Пролёт между опорами
- 4700 мм
- Длина навеса
- 6800 мм
- Высота стоек
- 2400 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1400 мм
- Фактический шаг ферм
- 1 460 мм
- Профиль поясов
- 50x25x2.0
- Профиль решётки
- 50x25x2.0
- Расчётная масса
- 777,24 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 4700×6800 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 4700 мм и длиной 6800 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 4700 мм, длина — 6800 мм, высота стоек — 2400 мм. Поперечных ферм — 6, заданный максимальный шаг между ними — 1400 мм. Высота ферм в коньке — 1110 мм.
Каркас: пояса ферм — профиль 50x25x2.0, решётка — 50x25x2.0, прогоны — 40x20x2.0, стойки и продольная обвязка — 80x80x3.0. Заполнение ферм усиленное, с раскосами и вертикальными стойками. Общая длина профильных труб — 238,95 м, расчётная масса металлокаркаса — 777,24 кг.
Кровля: профнастил, расчётная площадь — 42,34 м². Коньковая планка — 7,6 м. Ветровые планки по двум торцам — 10.8 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 38,59 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
164 252 ₽
Монтаж
103 747 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 50x25x2.0 | 65.1 м | 11 194 ₽ |
| Решётка, профиль 50x25x2.0 | 44.7 м | 7 675 ₽ |
| Прогоны, профиль 40x20x2.0 | 76.0 м | 10 328 ₽ |
| Стойки и обвязка, профиль 80x80x3.0 | 29.6 м | 15 153 ₽ |
| Кровельное покрытие | 41.0 м² | 32 432 ₽ |
| Коньковая планка | 7.6 м | 3 420 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 10.8 м | 4 855 ₽ |
| Заглублённые части столбов, профиль 80x80x3.0 | 7.2 м | 3 686 ₽ |
| Бетон оснований столбов, запас 5% | 0.486 м³ | 3 645 ₽ |
| Изготовление поперечных ферм | 244.826 кг | 31 215 ₽ |
| Подготовка столбов, балок и деталей каркаса | 400.564 кг | 21 030 ₽ |
| Подготовка, грунтование и окраска каркаса | 37.369 м² | 19 618 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Бурение Ø300 мм: 7.20 м × 1 (ставка Ø300 мм) | 7.2 прив. м | 7 560 ₽ |
| Бетонирование оснований опор | 0.463 м³ | 1 736 ₽ |
| Монтаж столба с бетонированием, до 3 м | 6 шт. | 10 800 ₽ |
| Монтаж продольных балок | 15.2 м | 7 980 ₽ |
| Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг | 6 шт. | 16 200 ₽ |
| Монтаж прогонов | 76 м | 20 520 ₽ |
| Монтаж кровли из профнастила | 41.002 м² | 27 676 ₽ |
| Монтаж конька | 7.6 м | 3 420 ₽ |
| Монтаж торцевых планок | 10.79 м | 4 855 ₽ |
| ИТОГО | 267 999 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 22.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

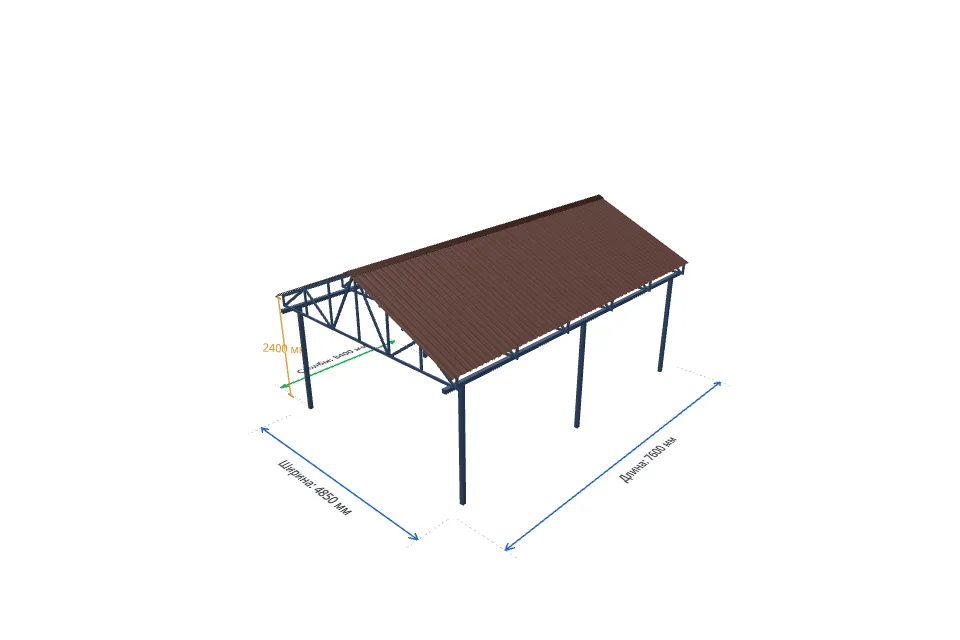

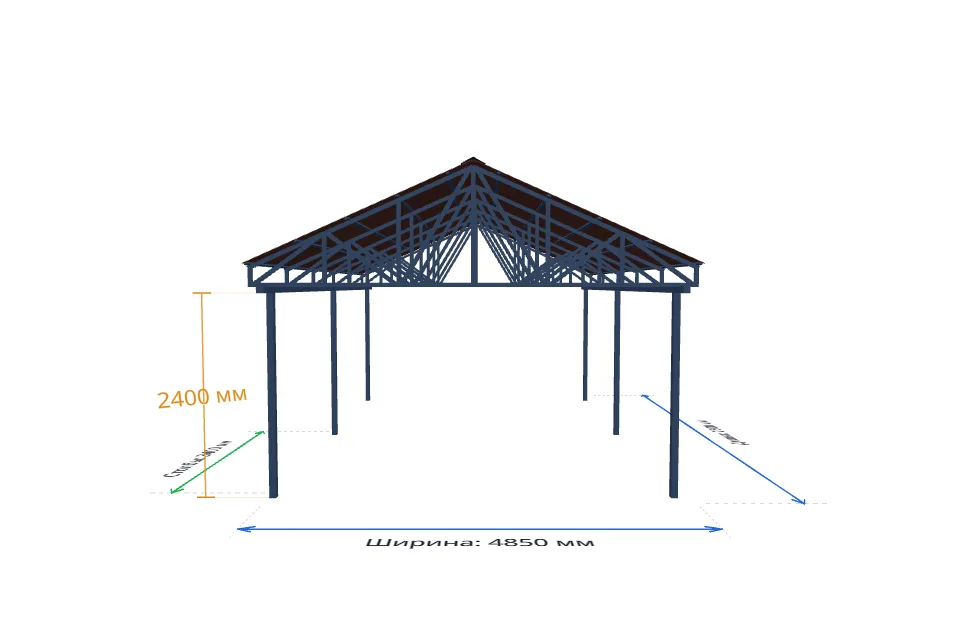

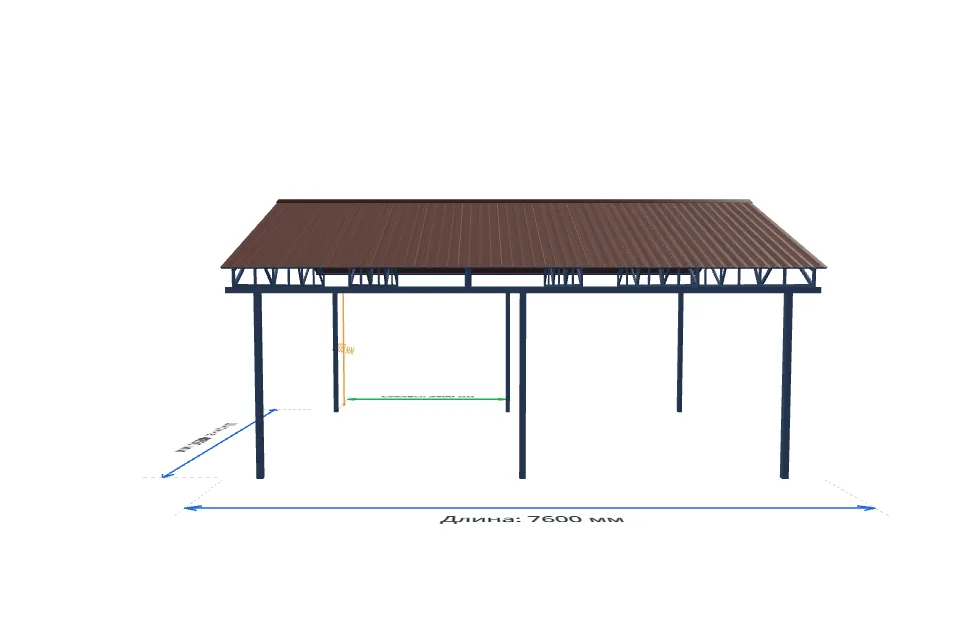

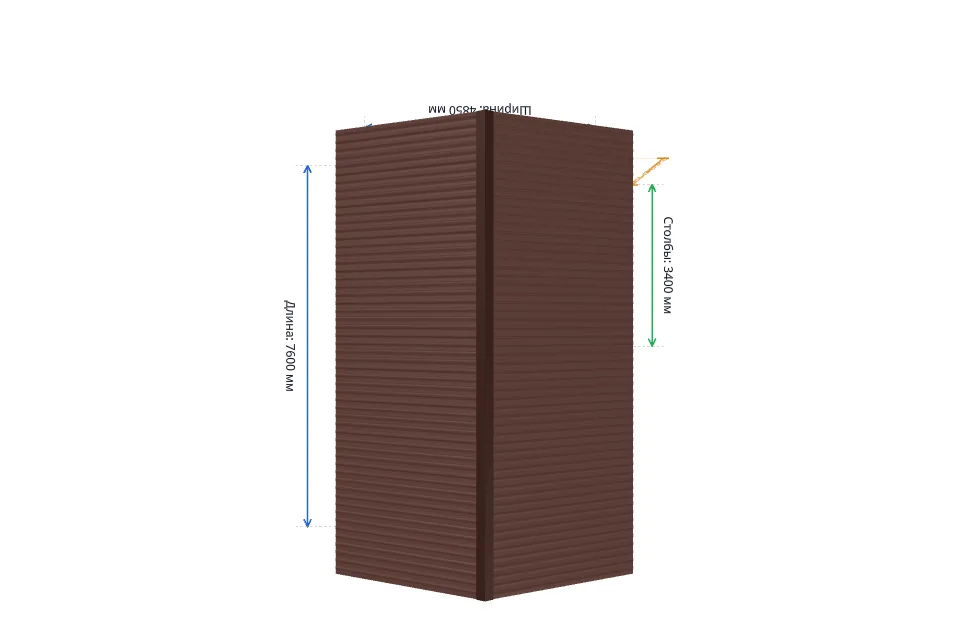

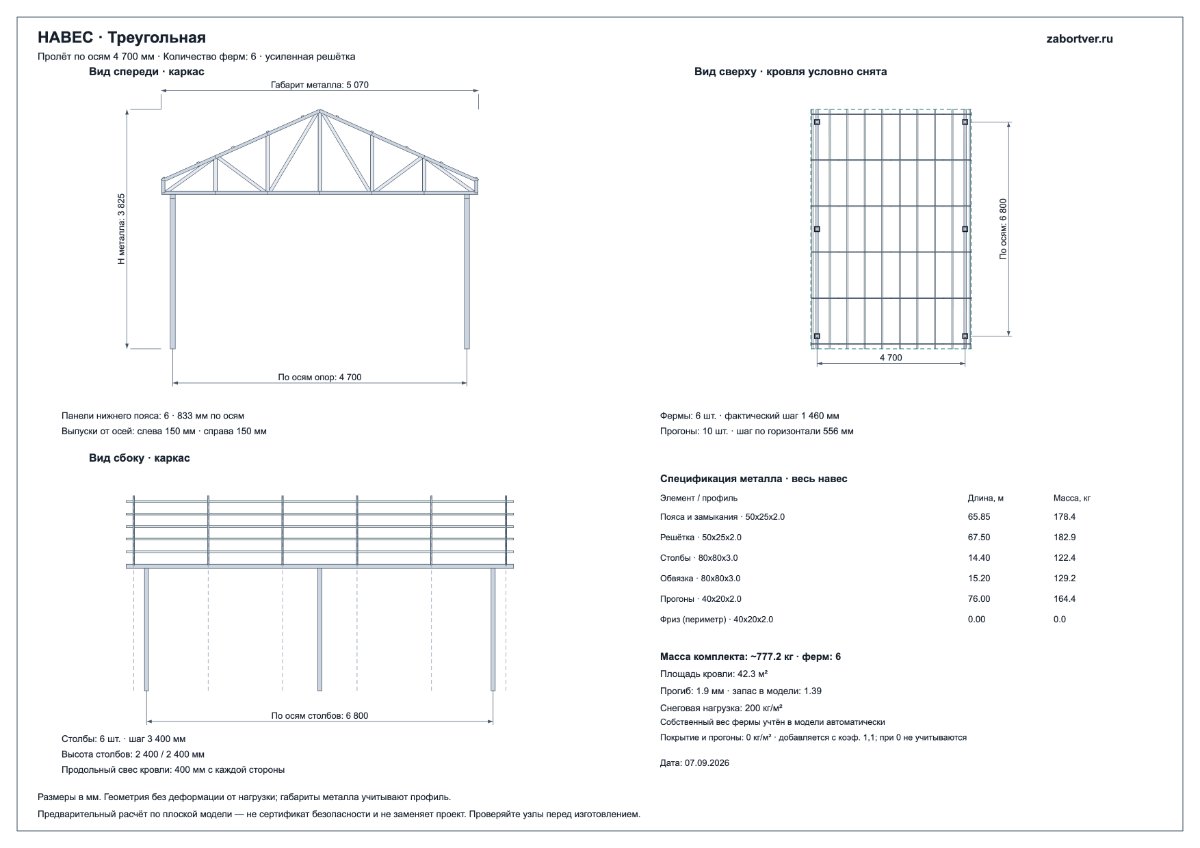

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 4 700 × 6 800 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 4 700 × 6 800 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Инженерная проверка
Статус: Требует внимания. Прогиб 1,87 мм, коэффициент запаса 1,39.
Выбранная нагрузка
Снеговая нагрузка — 200 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 200 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации требует внимания — прогиб 1.9 мм, коэффициент запаса 1.39. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 200 кг/м² (46), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

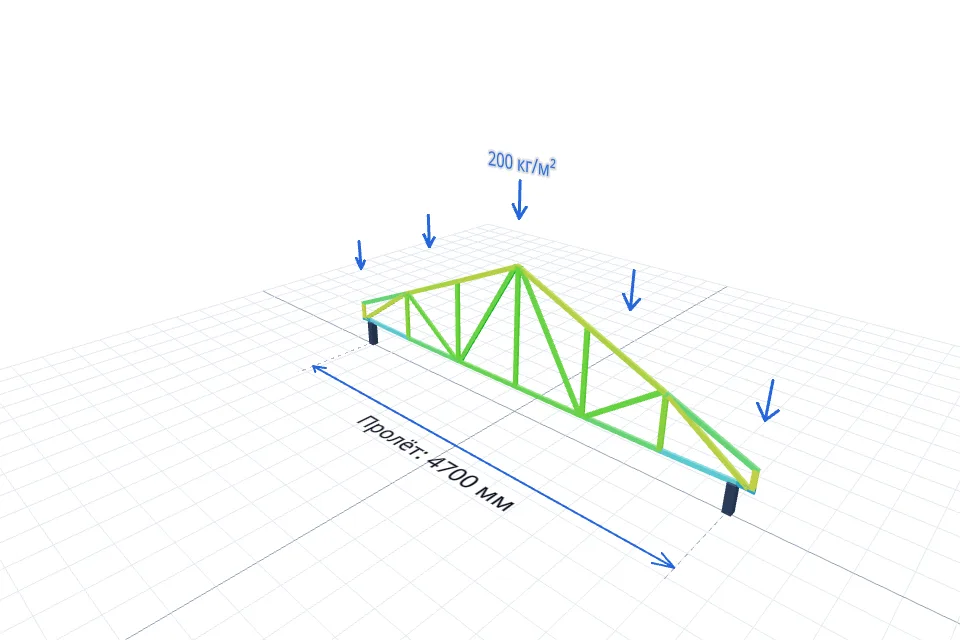

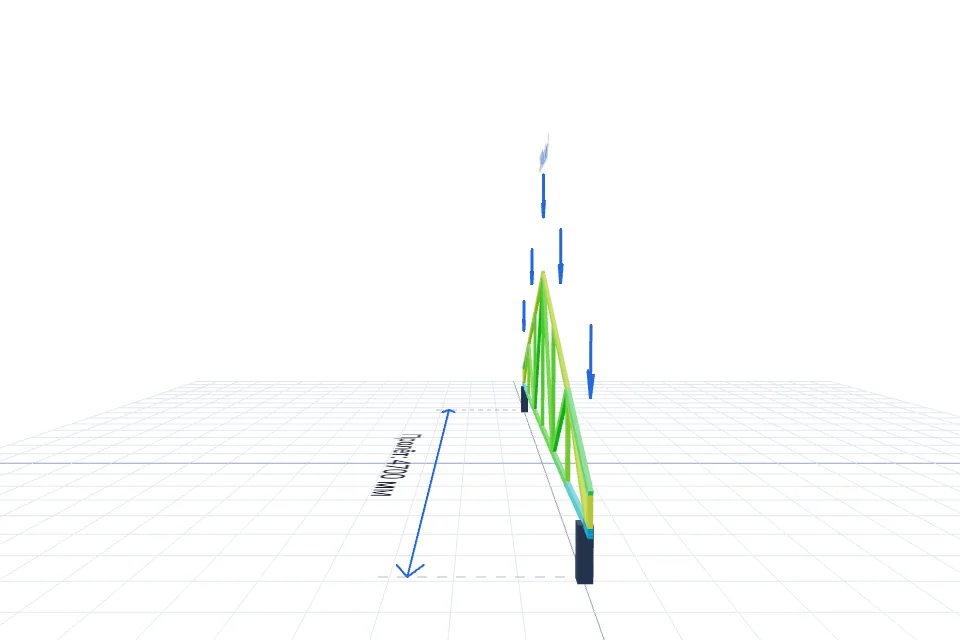

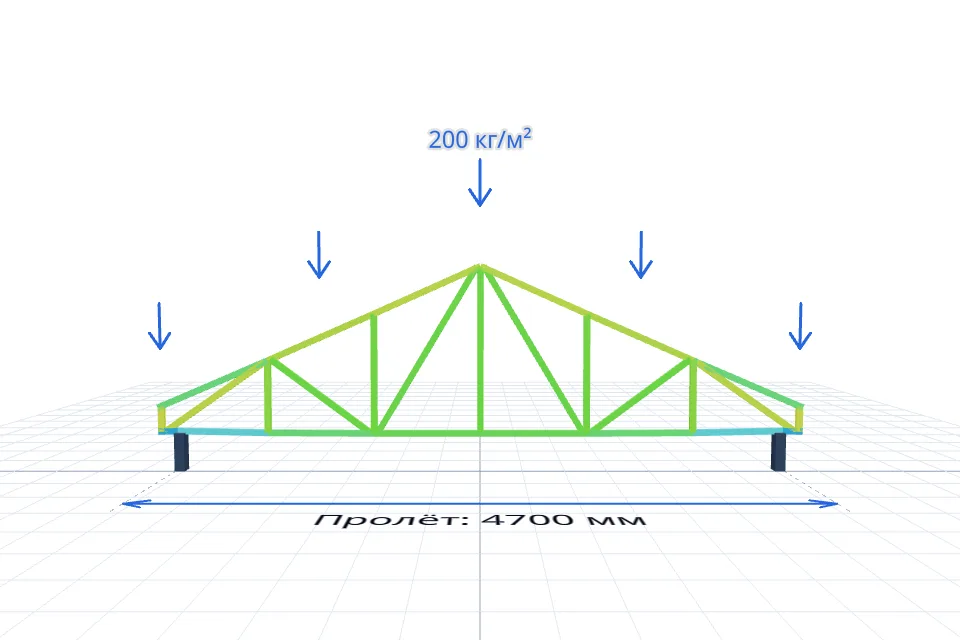

Испытание фермы нагрузкой (МКЭ)
