Автомобильный навес 4700×10000 мм двускатная из профнастил: расчёт, цены и чертёж в Твери
Смета для навеса: двускатная фермы, кровля из профнастил, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
264 584 ₽
Виды навеса
Камера и масштаб выставлены автоматически по габаритам конструкции

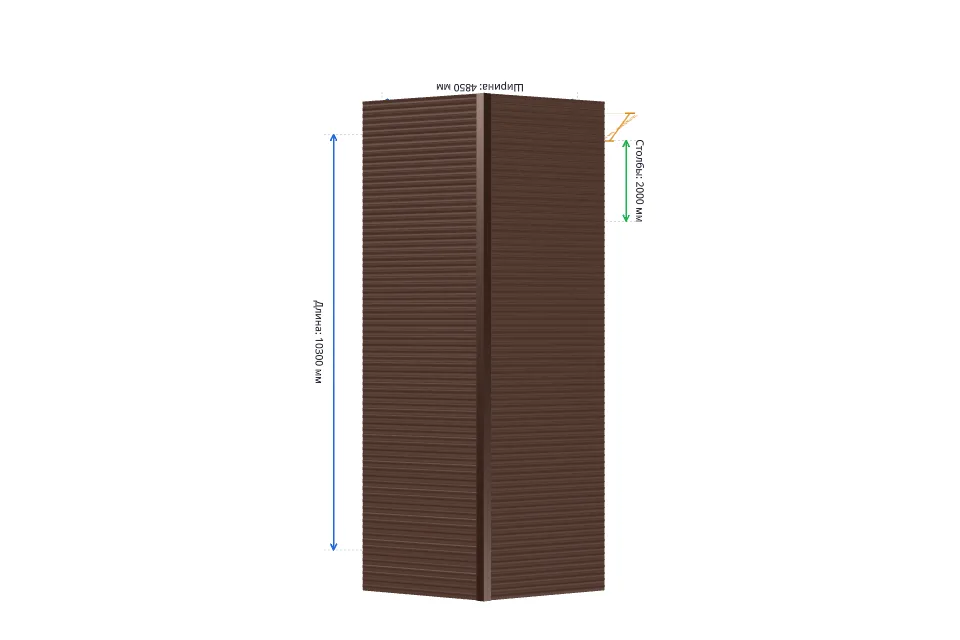

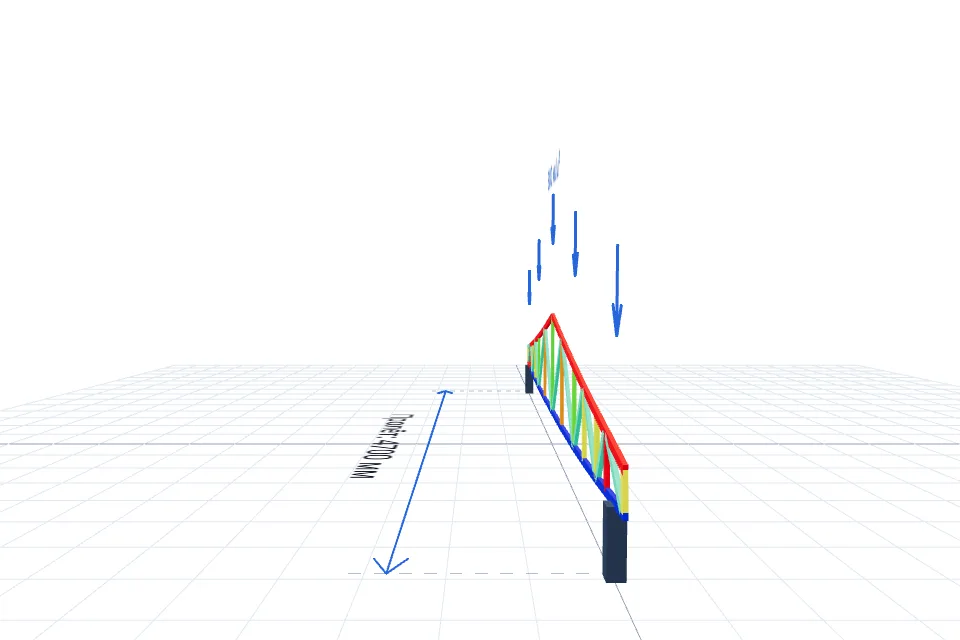

Испытание фермы нагрузкой (МКЭ)

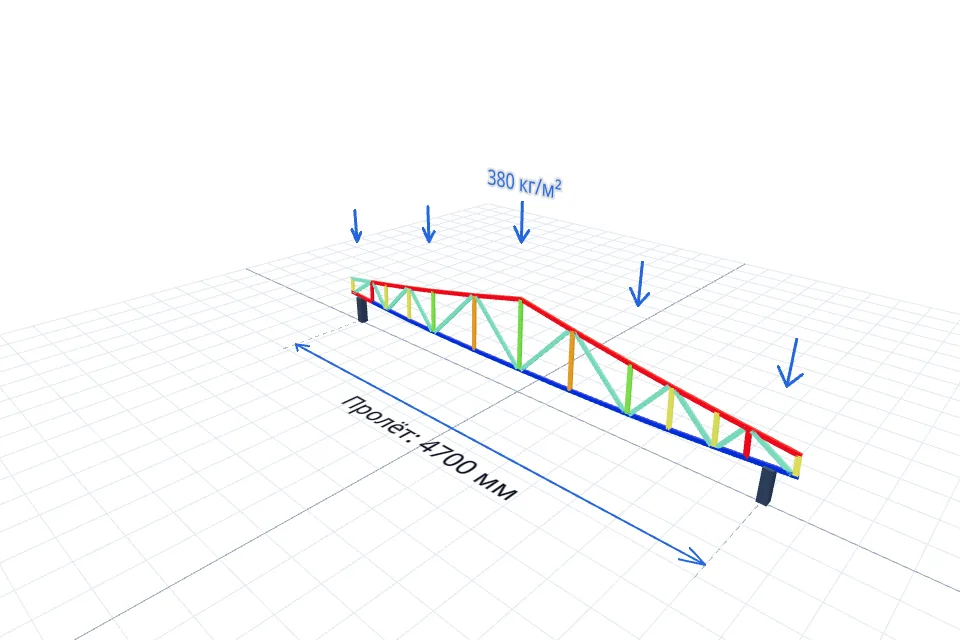

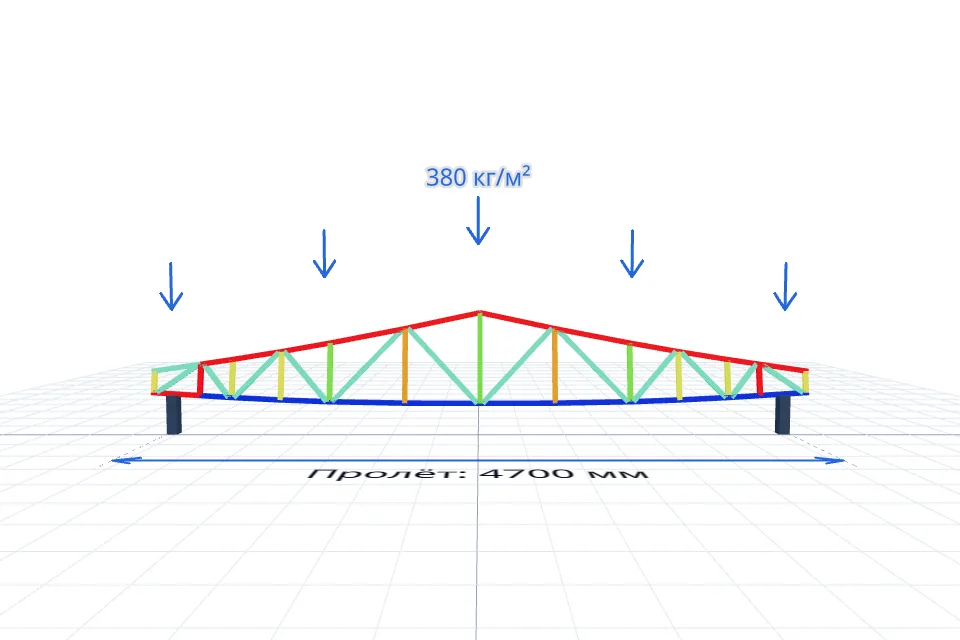

Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости

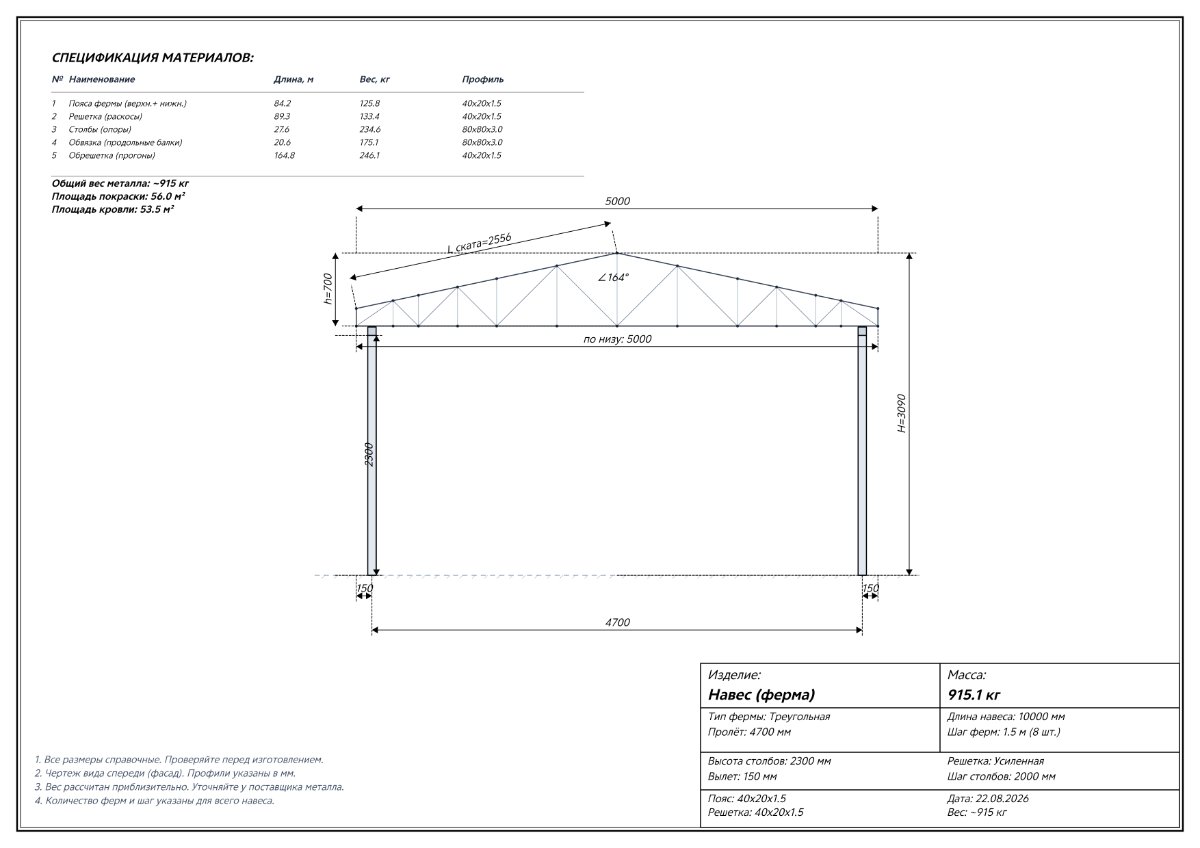

Чертёж навеса 4700×10000 мм — вид спереди (фасад), можно скачать
Чертёж фермы
Производственный чертёж фермы для навеса 4700×10000 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы
Автомобильный навес 4700×10000 мм
Автомобильный навес 4700×10000 мм — из чего складывается расчёт
Навес — это металлокаркас из ферм, опор и прогонов с кровлей из поликарбоната или профнастила. В расчёте подобраны фермы, опоры и кровельный материал, проверена снеговая нагрузка и рассчитан объём металла.

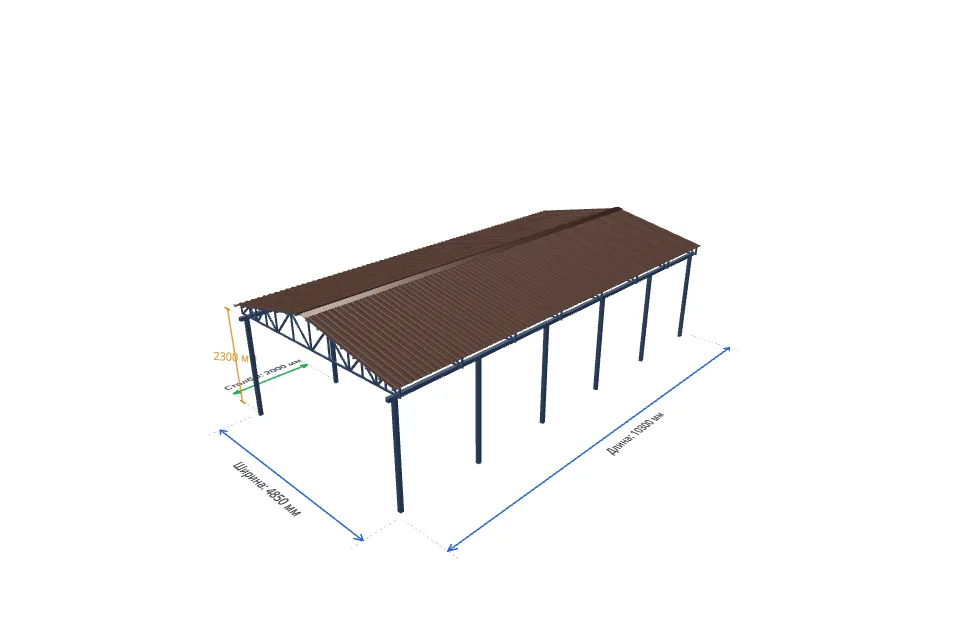

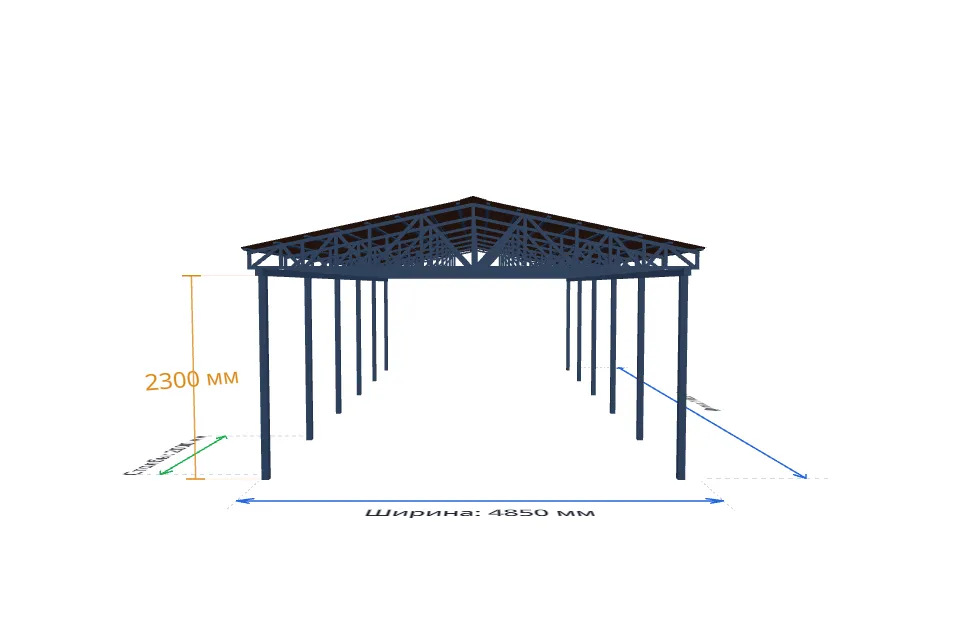

Показан навес 4700×10000 мм: фермы, опоры 80x80x3.0, кровля Профнастил.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и кровля
- Изготовление (работа)
- Проверка снеговой нагрузки и чертёж
- Доставка и монтаж — по запросу
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
4700×10000 мм
Тип
Двускатная
Профили
40x20x1.5 / 40x20x1.5
Проверка нагрузки
Проходит
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 40x20x1.5 | 84.2 м | 9 436 ₽ |
| Решётка, профиль 40x20x1.5 | 89.3 м | 10 002 ₽ |
| Прогоны, профиль 40x20x1.5 | 164.8 м | 18 461 ₽ |
| Стойки и обвязка, профиль 80x80x3.0 | 48.2 м | 25 814 ₽ |
| Кровельное покрытие | 53.5 м² | 37 485 ₽ |
| Коньковая планка | 10.3 м | 4 635 ₽ |
| Изготовление и монтаж (работа) | комплекс | 158 750 ₽ |
| ИТОГО | 264 584 ₽ | |
Геометрия
Шаг ферм 1500 мм, опоры 80x80x3.0, кровля: Профнастил.
Материалы
Металла 386.5 м, масса 915.1 кг, кровля 53.5 м².
Инженерная проверка
Статус: Проходит. Прогиб 7.5 мм, коэффициент запаса 1.55.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 380 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 60 населённых пунктов со значением Sg ≤ 380 кг/м²:
