Навес 4200×12000 мм односкатный, кровля профнастил (пояс 40x40x3.0, шаг 1200 мм) в Зубцове: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 4200 мм
Длина навеса: 12000 мм
Высота стоек: 2300 мм
Кровля: Профнастил
Шаг ферм, не более: 1200 мм
Фактический шаг ферм: 1 200 мм
Профиль поясов: 40x40x3.0
Профиль решётки: 40x40x1.5
Расчётная масса: 1 483,05 кг

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

Автомобильный навес 4200×12000 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 4200 мм и длиной 12000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

Геометрия: пролёт между опорами — 4200 мм, длина — 12000 мм, высота стоек — 2300 мм. Поперечных ферм — 11, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 230 мм, подъём или перепад — 500 мм.

Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 407,83 м, расчётная масса металлокаркаса — 1 483,05 кг.

Кровля: профнастил, расчётная площадь — 56,92 м². Ветровые планки по двум торцам — 9.3 м.

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 69,79 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Изготовление комплекта и монтаж — отдельными строками
Проверка снеговой нагрузки и чертёж
Доставка до Зубцов включена в итог. Основание и дополнительные работы — отдельно.

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

292 919 ₽

Монтаж

169 574 ₽

Доставка

22 900 ₽

Детальная смета

Позиция	Количество	Стоимость
Пояса, профиль 40x40x3.0	111.6 м	27 473 ₽
Решётка, профиль 40x40x1.5	76.4 м	11 193 ₽
Прогоны, профиль 40x20x1.5	172.2 м	18 784 ₽
Стойки и обвязка, профиль 100x100x4.0	47.6 м	40 778 ₽
Кровельное покрытие	56.9 м²	39 844 ₽
Ветровая (торцевая) планка — два торца кровли	9.3 м	3 239 ₽
Подготовка и окраска профильных труб со всех сторон	69.8 м²	24 426 ₽
Изготовление комплекта	комплект	127 181 ₽
Монтаж на участке	комплекс	169 574 ₽
Доставка до Зубцов	1 рейс	22 900 ₽
ИТОГО		485 393 ₽

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 23.09.2026. Окончательную комплектацию и цену подтвердит менеджер.

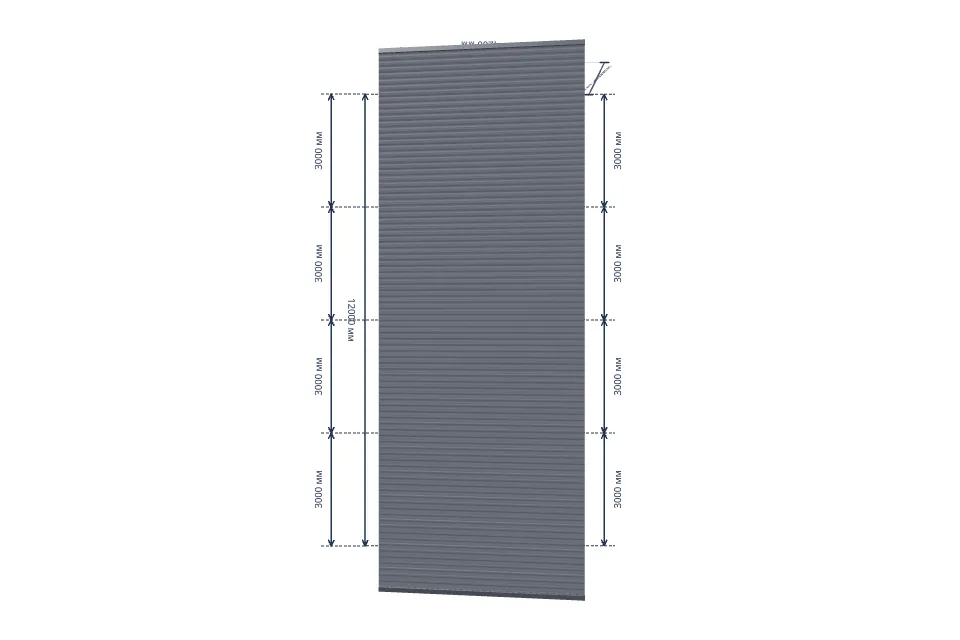

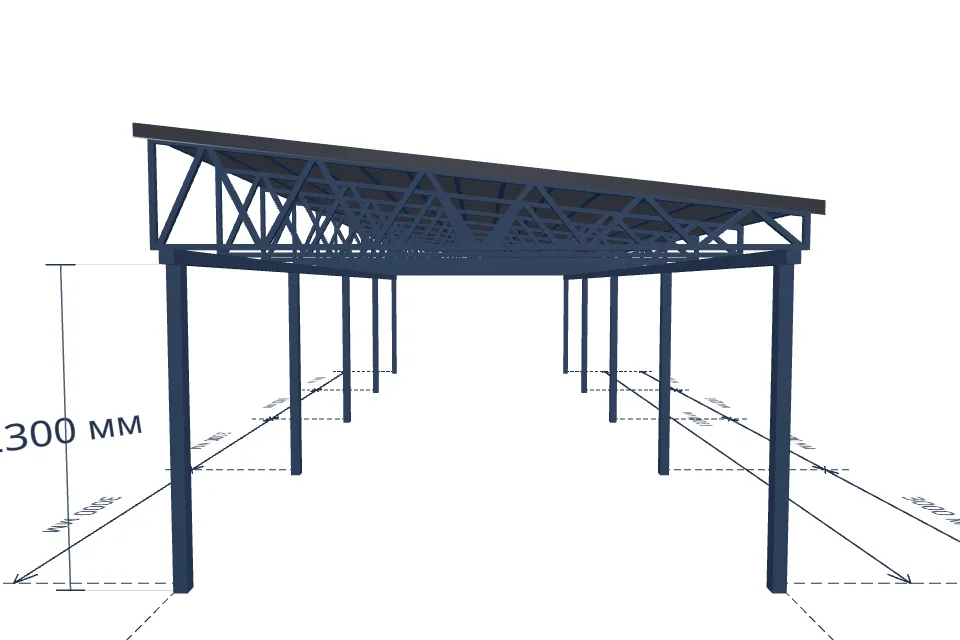

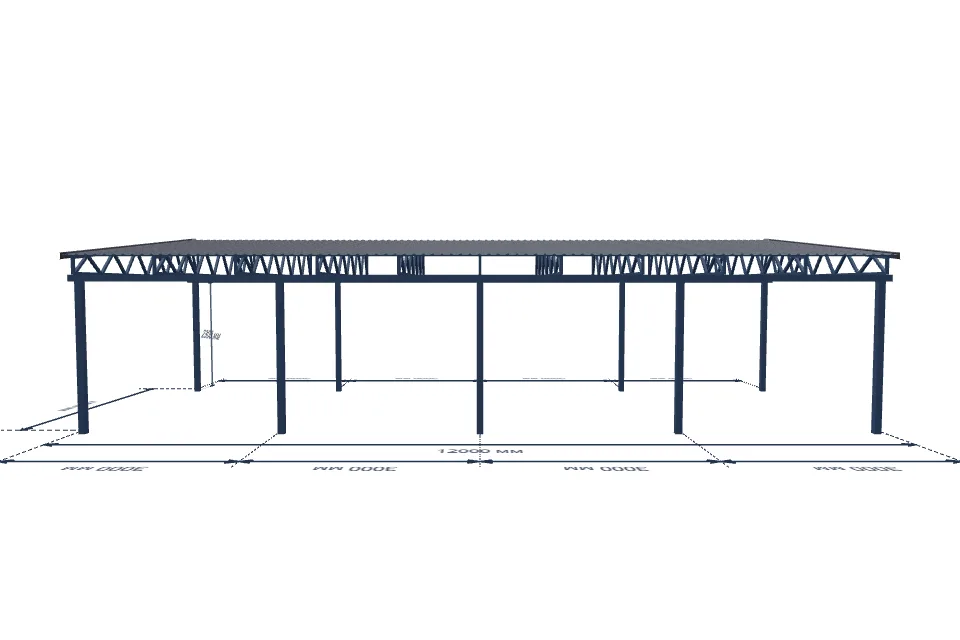

Чертёж навеса

Подготовка чертежа

Чертёж фермы

Чертёж фермы для навеса 4200×12000 мм — с размерами и снеговой нагрузкой

Готовим чертёж фермы

Автомобильный навес 4200×12000 мм

Доставка

Тверская область, Зубцовский муниципальный округ, Зубцов

Расстояние в одну сторону: 127,22 км
Тариф за километр: 90 ₽
Стоимость доставки: 22 900 ₽

Расстояние в одну сторону × 2 × тариф. Условия подъезда и разгрузки согласуем перед отправкой.

Монтаж и подготовка площадки

Монтаж на участке выбран и включён в смету отдельной строкой.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.

Инженерная проверка

Статус: Проходит. Прогиб 1,96 мм, коэффициент запаса 2,48.

Выбранная нагрузка

Снеговая нагрузка — 220 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 220 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

При неизменных параметрах расчёт по снеговой нагрузке охватывает 51 населённых пунктов со значением Sg ≤ 220 кг/м²:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м², Томск — 215 кг/м², Барнаул — 215 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

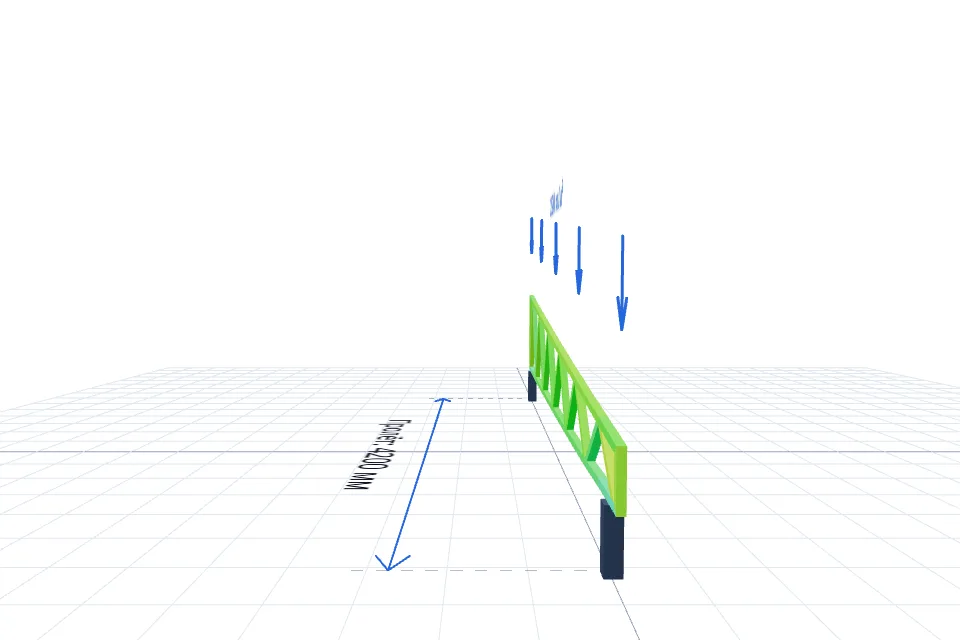

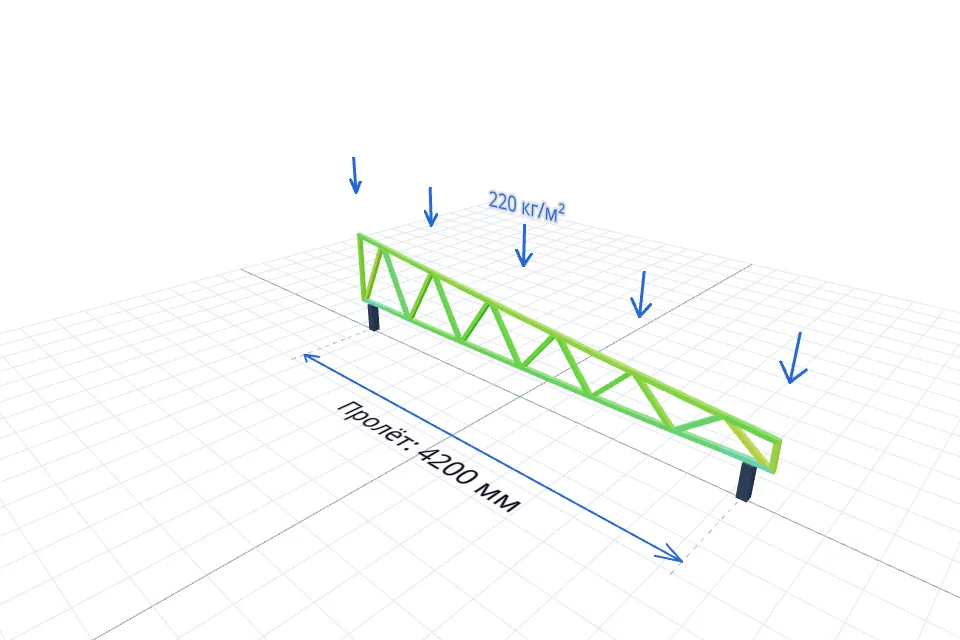

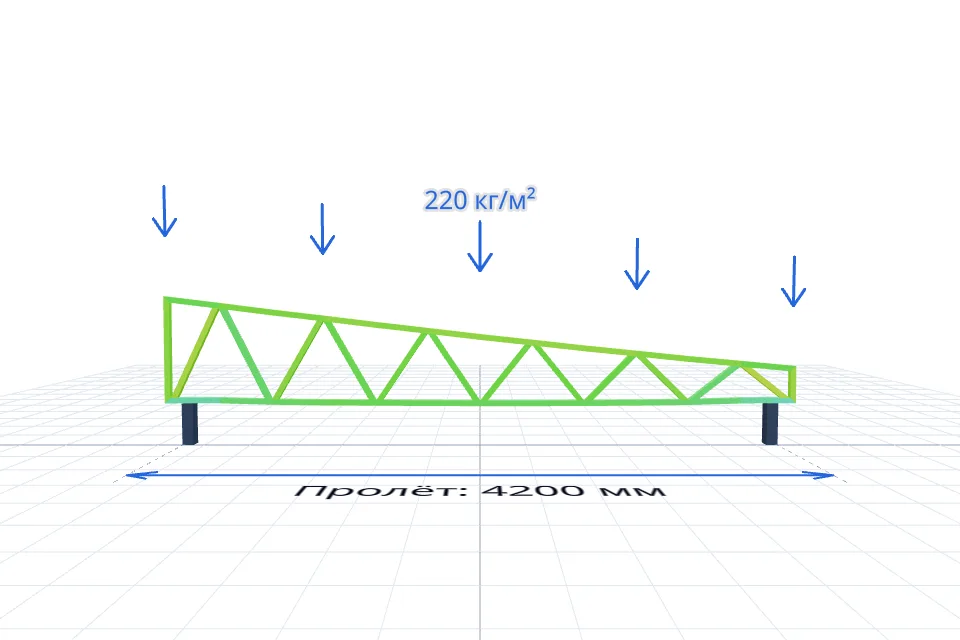

Испытание фермы нагрузкой (МКЭ)

Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости

Ферма навеса 4200×12000 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)

Вопросы по этому расчёту

Можно ли изменить размеры навеса?

Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.

Что входит в чертёж навеса?

Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.

Учтена ли снеговая нагрузка?

На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.

Цена окончательная?

Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
