Автомобильный навес 4000×6000 мм двускатная из профнастил: расчёт, цены и чертёж в Твери
Смета для навеса: двускатная фермы, кровля из профнастил, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
269 489 ₽
Комплект с монтажом
- Комплект с изготовлением
- 170 273 ₽
- Монтаж
- 99 216 ₽
- Доставка
- Не включена
Виды навеса
Камера и масштаб выставлены автоматически по габаритам конструкции

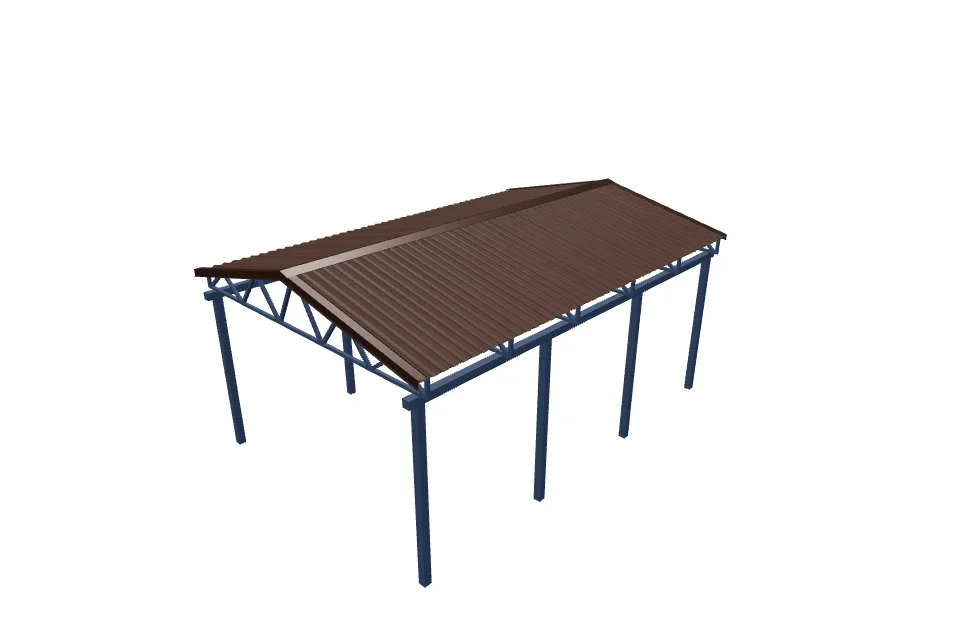

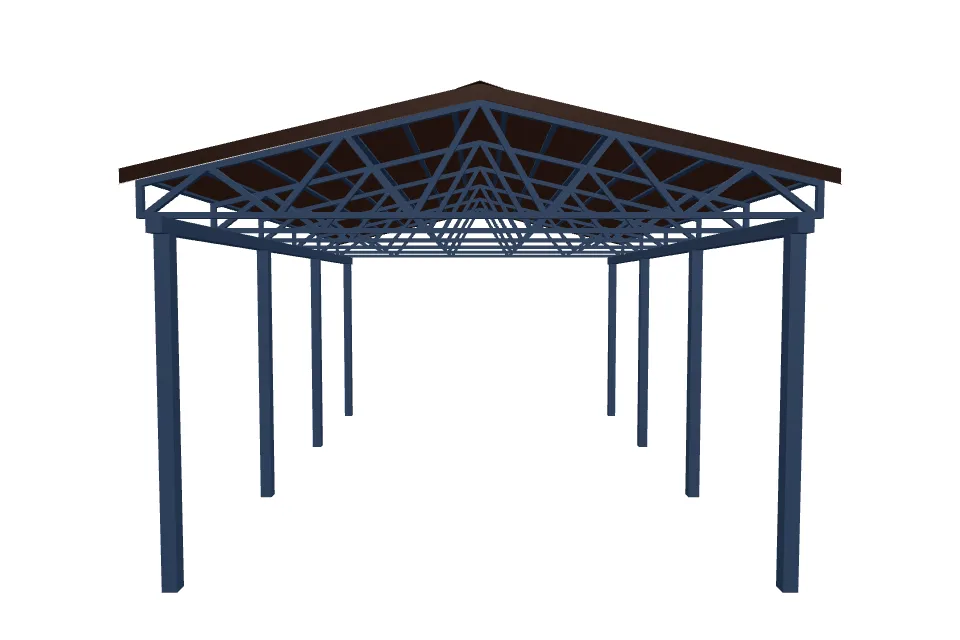

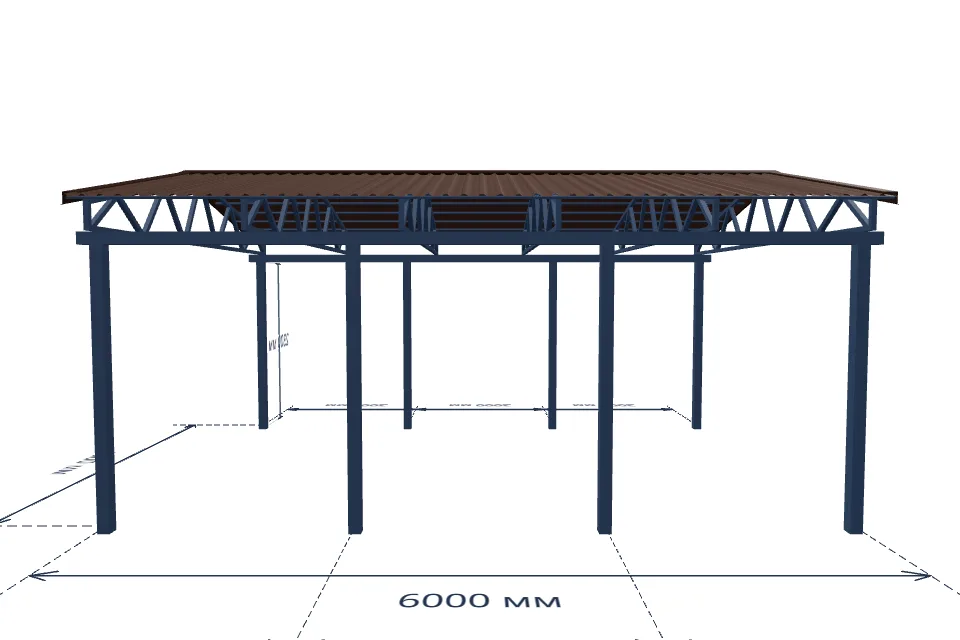

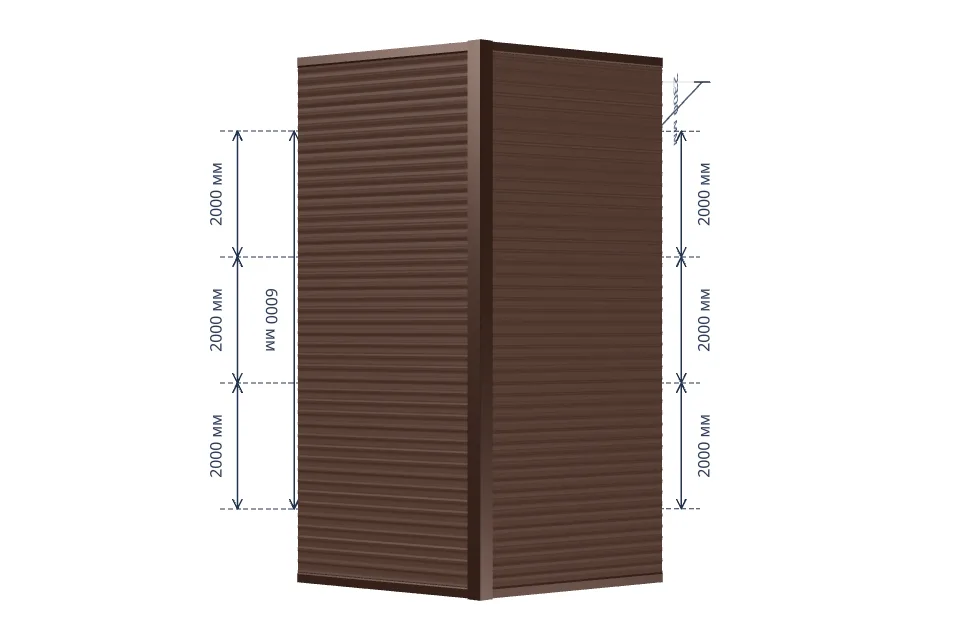

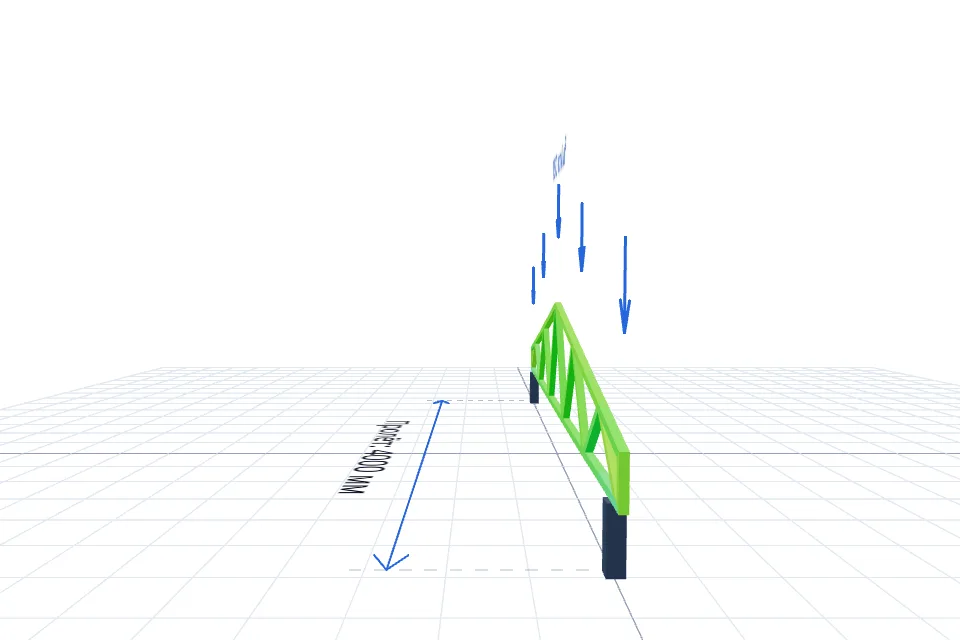

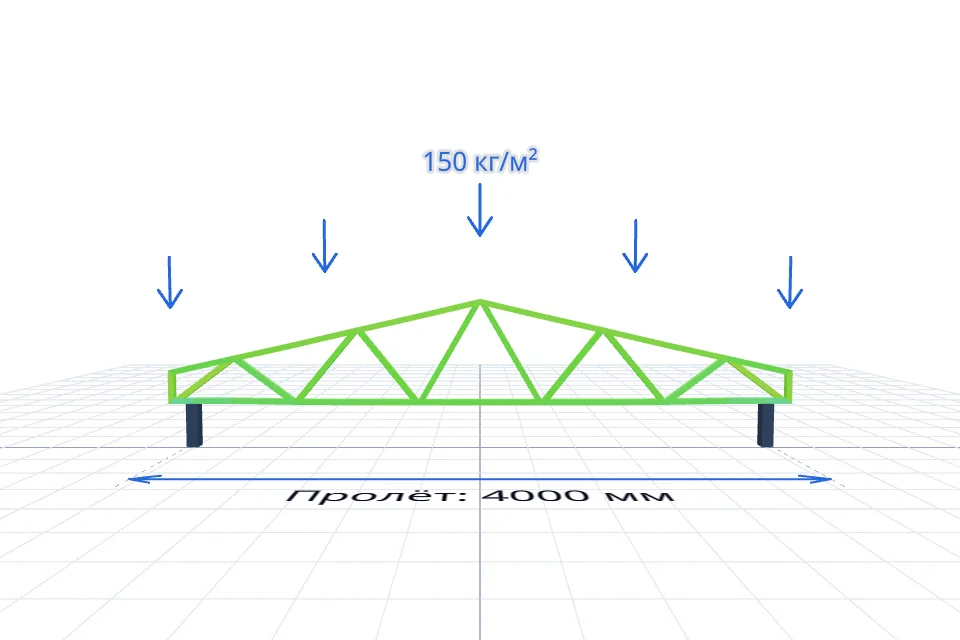

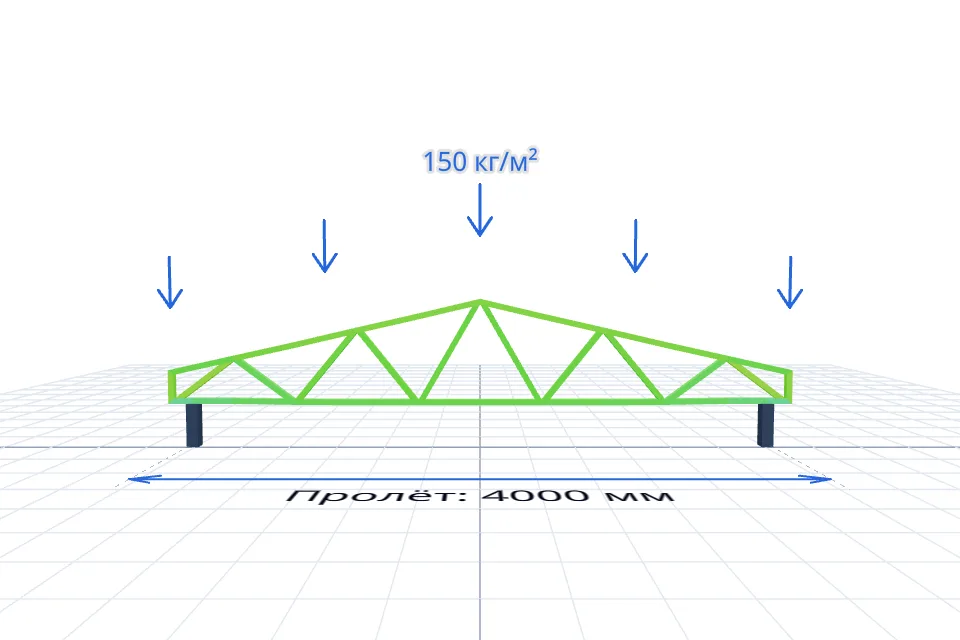

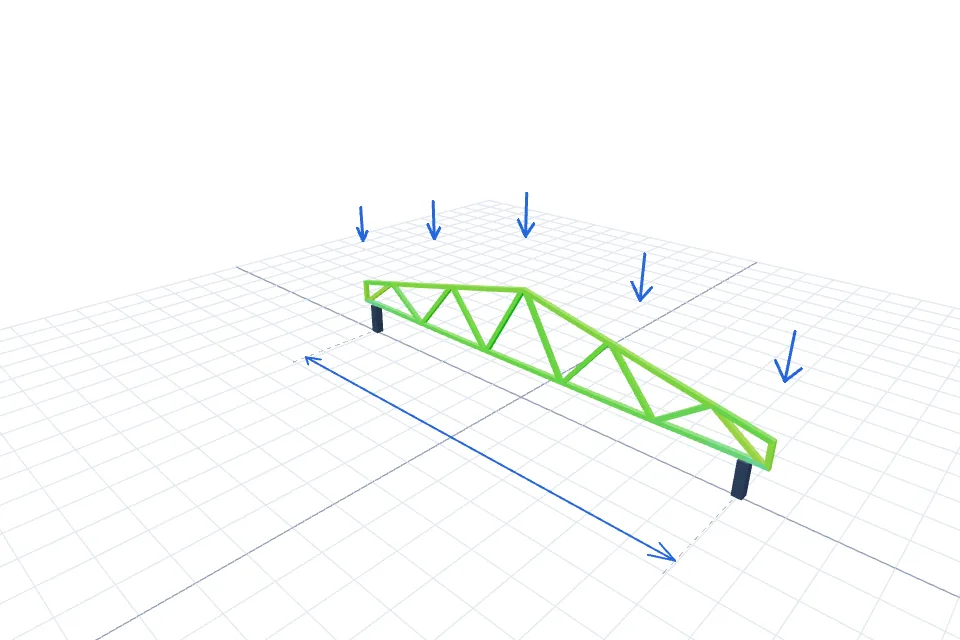

Испытание фермы нагрузкой (МКЭ)

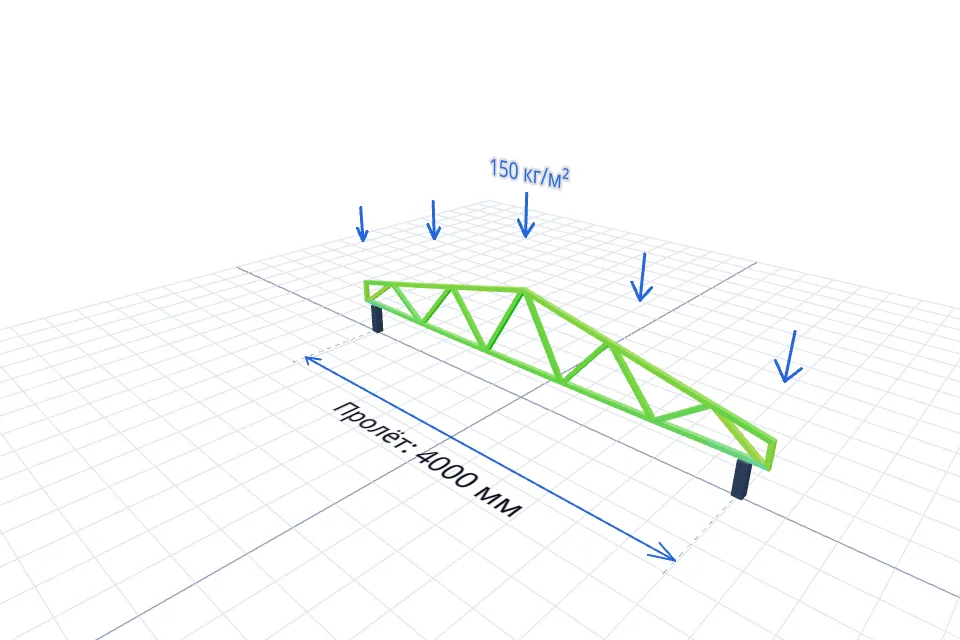

Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости
Чертёж навеса
Подготовка чертежа
Чертёж фермы
Чертёж фермы для навеса 4000×6000 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы
Автомобильный навес 4000×6000 мм
Автомобильный навес 4000×6000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 4000 мм и длиной 6000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 4000 мм, длина — 6000 мм, высота стоек — 2300 мм. Поперечных ферм — 6, заданный максимальный шаг между ними — 1200 мм. Высота ферм в коньке — 500 мм.
Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 210,91 м, расчётная масса металлокаркаса — 862,3 кг.
Кровля: профнастил, расчётная площадь — 28,44 м². Коньковая планка — 6,3 м. Ветровые планки по двум торцам — 9.0 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 37,66 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены в детальной смете ниже.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
4000×6000 мм
Тип
Двускатная
Профили
40x40x3.0 / 40x40x1.5
Проверка нагрузки
Проходит
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 40x40x3.0 | 55.6 м | 14 100 ₽ |
| Решётка, профиль 40x40x1.5 | 36.1 м | 5 433 ₽ |
| Прогоны, профиль 40x20x1.5 | 88.2 м | 9 880 ₽ |
| Стойки и обвязка, профиль 100x100x4.0 | 31.0 м | 27 362 ₽ |
| Кровельное покрытие | 28.4 м² | 19 910 ₽ |
| Коньковая планка | 6.3 м | 2 835 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 9.0 м | 3 160 ₽ |
| Подготовка и окраска профильных труб со всех сторон | 37.7 м² | 13 180 ₽ |
| Изготовление комплекта | комплект | 74 412 ₽ |
| Монтаж на участке | комплекс | 99 216 ₽ |
| ИТОГО | 269 489 ₽ | |
Геометрия
Шаг ферм 1200 мм, опоры 100x100x4.0, кровля: Профнастил.
Материалы
Металла 210.9 м, масса 862.3 кг, кровля 28.4 м².
Инженерная проверка
Статус: Проходит. Прогиб 0.9 мм, коэффициент запаса 3.43.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
