Автомобильный навес 4000×6000 мм арочная из профнастил: расчёт, цены и чертёж в Твери
Смета для навеса: арочная фермы, кровля из профнастил, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
214 801 ₽

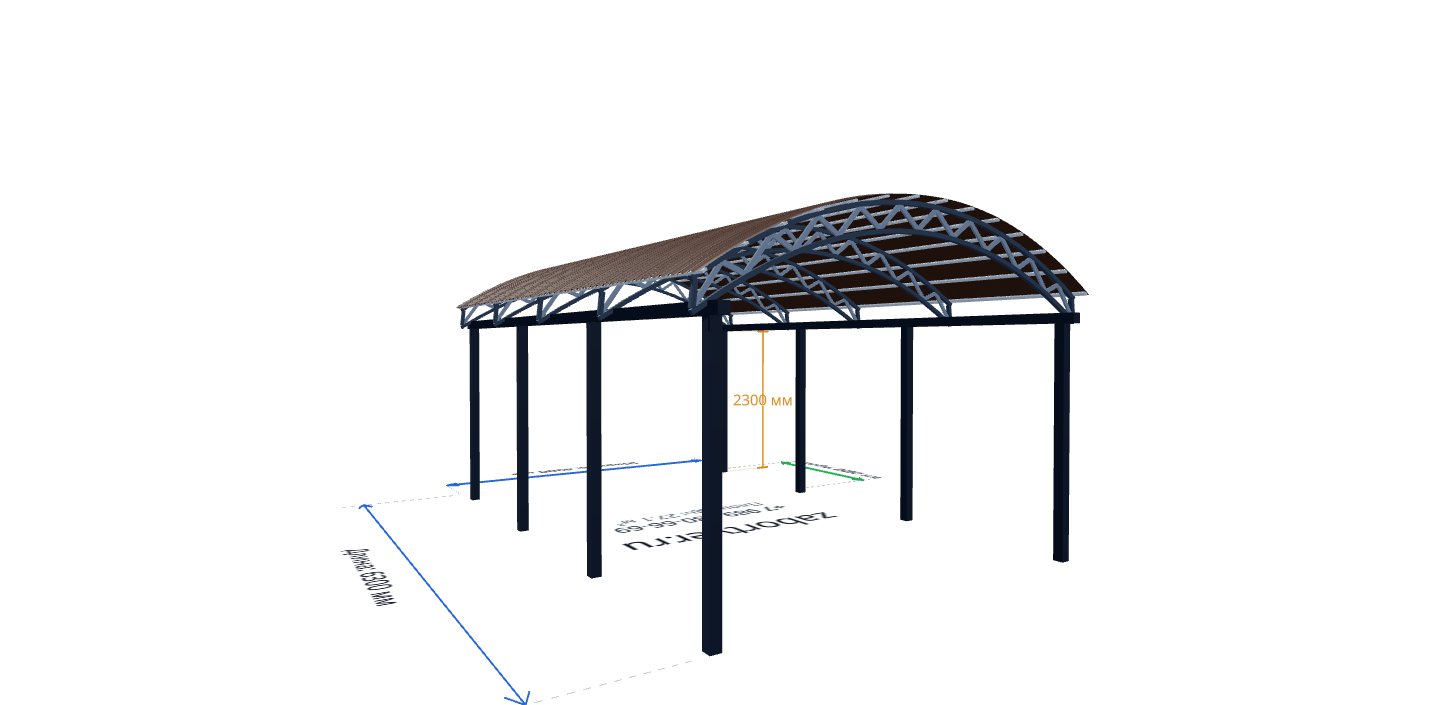

Ваш автомобильный навес 4000×6000 мм — фото из 3D-проекта калькулятора

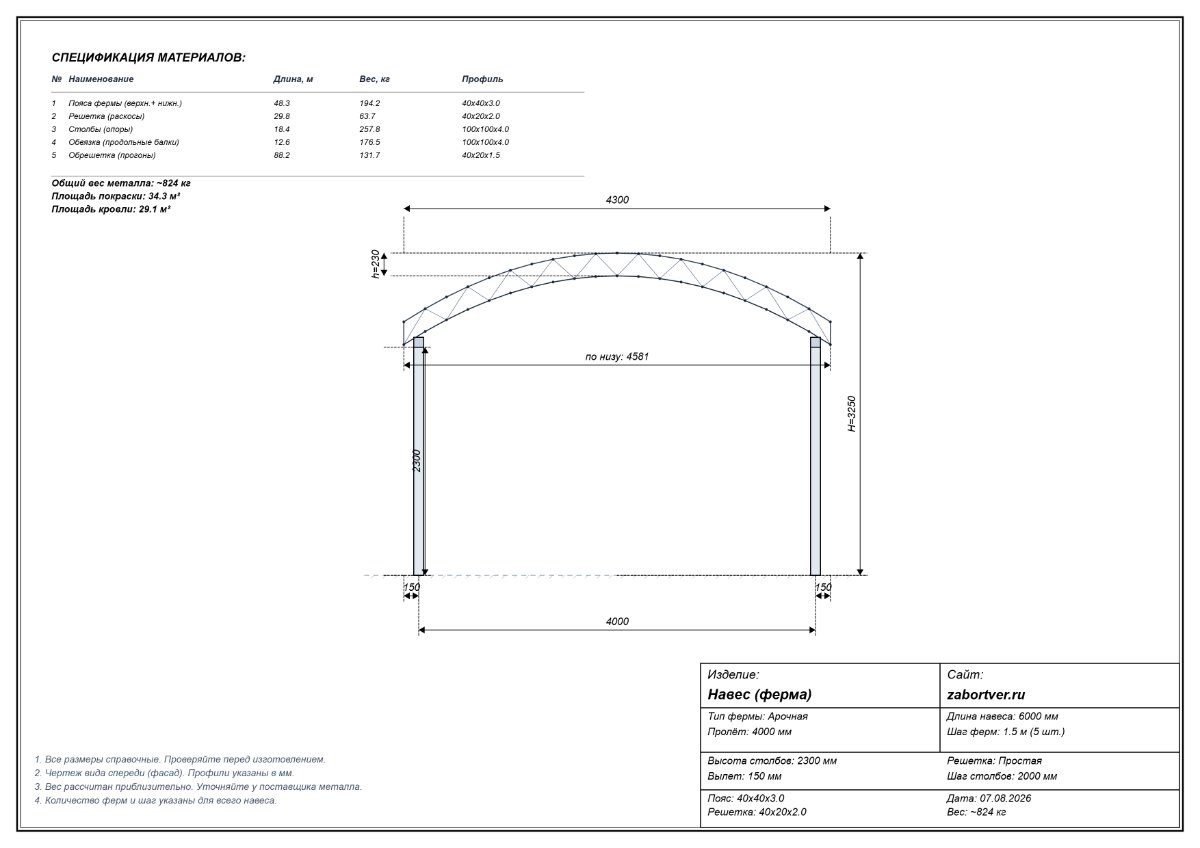

Чертёж автомобильный навес 4000×6000 мм — вид спереди (фасад), можно скачать
Автомобильный навес 4000×6000 мм — из чего складывается расчёт
Навес — это металлокаркас из ферм, опор и прогонов с кровлей из поликарбоната или профнастила. В расчёте подобраны фермы, опоры и кровельный материал, проверена снеговая нагрузка и рассчитан объём металла.
Показан навес 4000×6000 мм: фермы, опоры 100x100x4.0, кровля Профнастил.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и кровля
- Изготовление (работа)
- Проверка снеговой нагрузки и чертёж
- Доставка и монтаж — по запросу
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
4000×6000 мм
Тип
Арочная
Профили
40x40x3.0 / 40x20x2.0
Проверка нагрузки
Проходит
Детальная смета
Стоимость пересчитывается по текущим ценам административной панели
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 40x40x3.0 | 48.3 м | 12 237 ₽ |
| Решётка, профиль 40x20x2.0 | 29.8 м | 4 202 ₽ |
| Прогоны, профиль 40x20x1.5 | 88.2 м | 9 880 ₽ |
| Стойки и обвязка, профиль 100x100x4.0 | 31.0 м | 27 362 ₽ |
| Кровельное покрытие | 29.1 м² | 20 389 ₽ |
| Изготовление и монтаж (работа) | комплекс | 140 732 ₽ |
| ИТОГО | 214 801 ₽ | |
Геометрия
Шаг ферм 1500 мм, опоры 100x100x4.0, кровля: Профнастил.
Материалы
Металла 197.3 м, масса 824.0 кг, кровля 29.1 м².
Инженерная проверка
Статус: Проходит. Прогиб 5.0 мм, коэффициент запаса 2.77.
Снеговая нагрузка и районы применения
Расчёт выполнен для нормативной снеговой нагрузки 150 кг/м² (Sg). По карте районирования СП 20.13330 это соответствует снеговым районам I–III — конструкция подходит для регионов, где нормативное значение Sg по приложению К к СП 20.13330 не выше 150 кг/м².
Куда подходит расчёт (26 регионов):
Астраханская область (40 кг/м²), Республика Калмыкия (70 кг/м²), Забайкальский край (40 кг/м²), Краснодарский край (110 кг/м²), Ростовская область (85 кг/м²), Ставропольский край (95 кг/м²), Республика Дагестан (65 кг/м²), Чеченская Республика (45 кг/м²), Калининградская область (80 кг/м²), Волгоградская область (115 кг/м²), Иркутская область (125 кг/м²), Хабаровский край (125 кг/м²), Приморский край (70 кг/м²), Амурская область (50 кг/м²), Тульская область (150 кг/м²), Рязанская область (100 кг/м²), Курская область (140 кг/м²), Орловская область (140 кг/м²), Липецкая область (150 кг/м²), Тамбовская область (150 кг/м²), Псковская область (130 кг/м²), Саратовская область (140 кг/м²), Курганская область (130 кг/м²), Омская область (135 кг/м²), Оренбургская область (130 кг/м²), Магаданская область (135 кг/м²).
Значения Sg уточнены по приложению К к СП 20.13330.2016 (имеет приоритет над картой районов) и приведены в скобках после названия региона; для Твери принята расчётная нагрузка 240 кг/м² (нормативная 171,43 кг/м²). Разбивка по районам ориентировочная. Для вашего населённого пункта снеговой район и нагрузку подтверждает проектировщик.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
