Виды навеса
Индивидуальный расчёт · № 2701

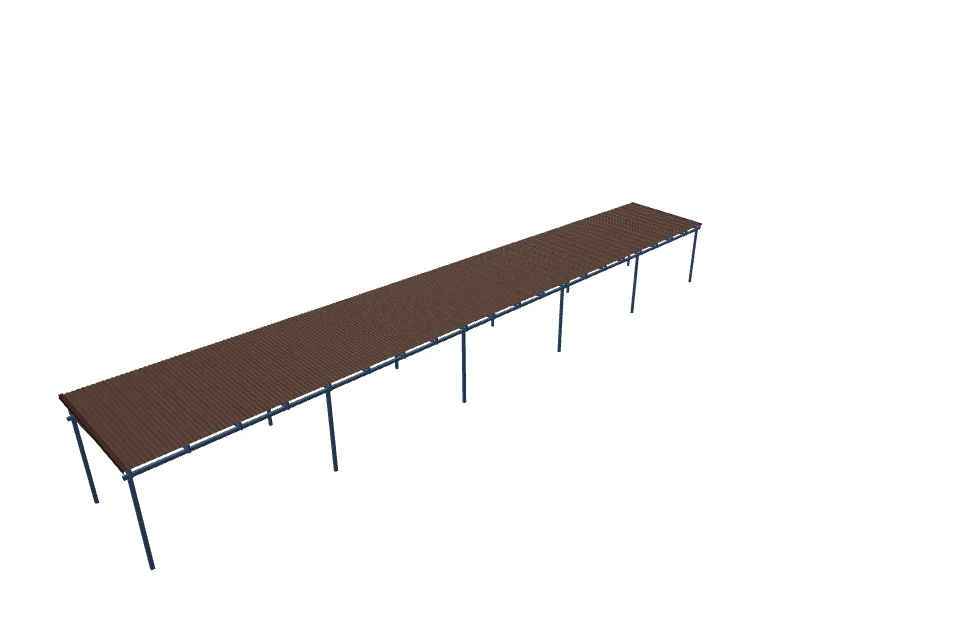

Навес для автомобиля 4000×30000 мм
Односкатная схема · профнастил
Пояса ферм — 100x50x3.0, решётка — 60x40x2.0. Комплект с монтажом на участке.
Металлокаркас
100x50x3.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 4000 мм
- Длина навеса
- 30000 мм
- Высота стоек
- 3001 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1500 мм
- Фактический шаг ферм
- 1 500 мм
- Профиль поясов
- 100x50x3.0
- Профиль решётки
- 60x40x2.0
- Расчётная масса
- 3 888,29 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 4000×30000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 4000 мм и длиной 30000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

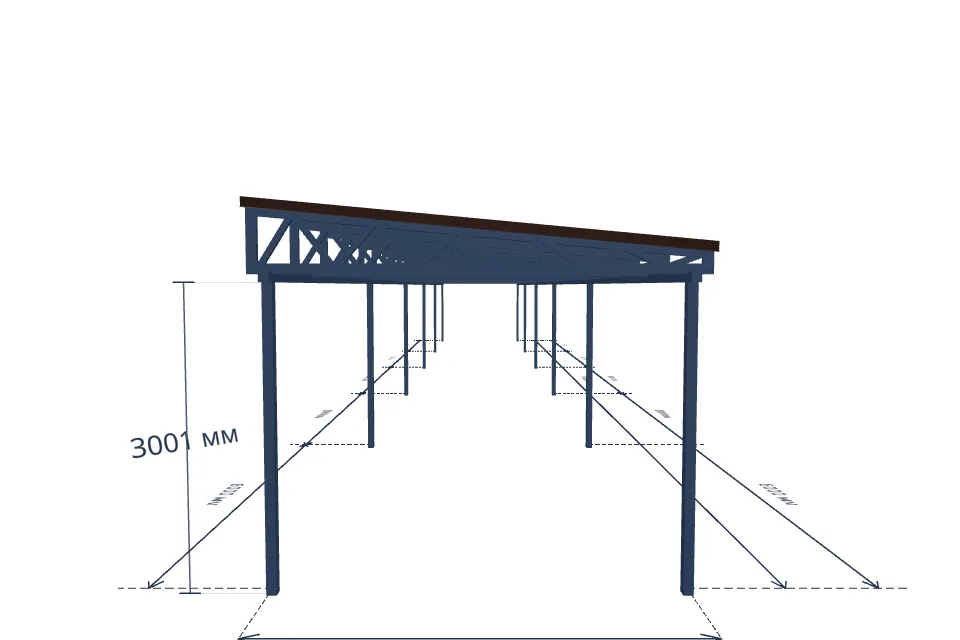

Геометрия: пролёт между опорами — 4000 мм, длина — 30000 мм, высота стоек — 3001 мм. Поперечных ферм — 21, заданный максимальный шаг между ними — 1500 мм. Конструктивная высота ферм — 150 мм, подъём или перепад — 400 мм.
Каркас: пояса ферм — профиль 100x50x3.0, решётка — 60x40x2.0, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 830,7 м, расчётная масса металлокаркаса — 3 888,29 кг.
Кровля: профнастил, расчётная площадь — 133,88 м². Ветровые планки по двум торцам — 8.8 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 171,94 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
По запросу
Монтаж
216 346 ₽
Доставка
Не включена
Для полной цены требуется уточнение
- Профиль 100x100x4.0: заготовка 30.300 м длиннее доступного хлыста.
- Профиль 40x20x1.5: заготовка 30.300 м длиннее доступного хлыста.
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 1660.235 кг | 136 969,39 ₽ |
| Подготовка столбов, балок и деталей каркаса | 1870.084 кг | 98 179,41 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Монтаж столба с бетонированием, до 3 м | 12 шт. | 21 600 ₽ |
| Доплата за каждый метр высоты столба свыше 3 м | 0.012 м | 9 ₽ |
| Монтаж продольных балок | 60.6 м | 31 815 ₽ |
| Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг | 21 шт. | 28 350 ₽ |
| Монтаж прогонов | 424.2 м | 31 815 ₽ |
| Зачистка, грунтование и окраска металла | 177.698 м² | 133 273,58 ₽ |
| Профиль 100x100x4.0 — обвязка, стойки | 72.0 м | По запросу |
| Профиль 100x50x3.0 — пояса | 210.0 м | 98 233,8 ₽ |
| Профиль 60x40x2.0 — решётка | 108.0 м | 24 235,2 ₽ |
| Профиль 40x20x1.5 — прогоны | 0.0 м | По запросу |
| Грунт-эмаль по металлу | 44.425 кг | 31 097,17 ₽ |
| Итого по разделу «Каркас навеса» | По запросу | |
| Основания столбов | ||
| Бурение Ø300 мм: 14.40 м × 1 (ставка Ø300 мм) | 14.4 прив. м | 6 480 ₽ |
| Бетонирование оснований опор | 0.874 м³ | 917,57 ₽ |
| Бетон оснований столбов, запас 5% | 0.918 м³ | 6 881,77 ₽ |
| Итого по разделу «Основания столбов» | 14 279,34 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 133.883 м² | 90 370,69 ₽ |
| Монтаж торцевых планок | 8.837 м | 1 988,35 ₽ |
| Кровельное покрытие | 133.9 м² | 96 273,57 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 8.8 м | 3 976,71 ₽ |
| Итого по разделу «Кровля» | 192 609,32 ₽ | |
| ИТОГО | По запросу | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 18.11.2026. Окончательную комплектацию и цену подтвердит менеджер.

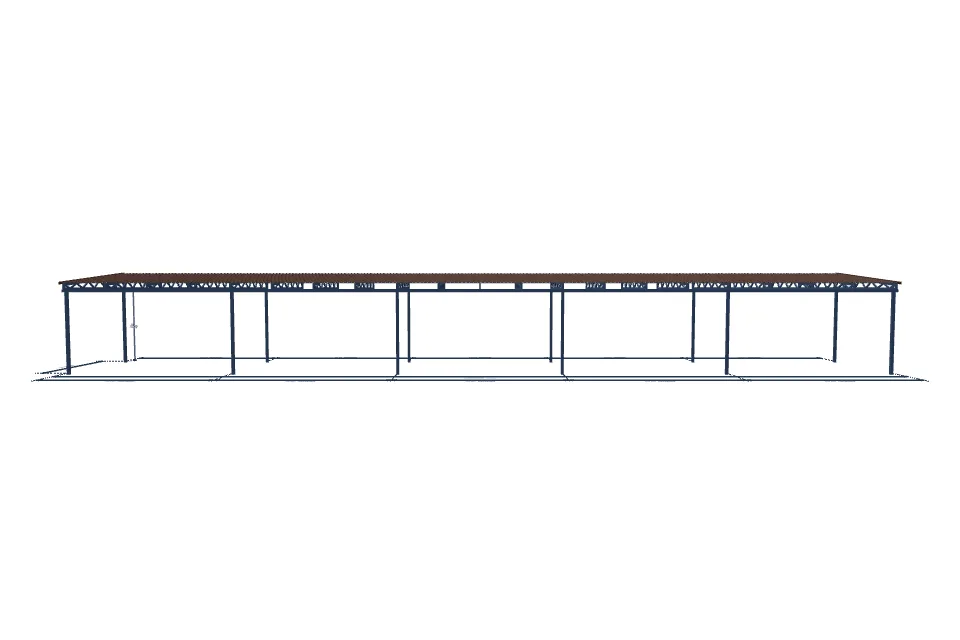

Чертёж навеса

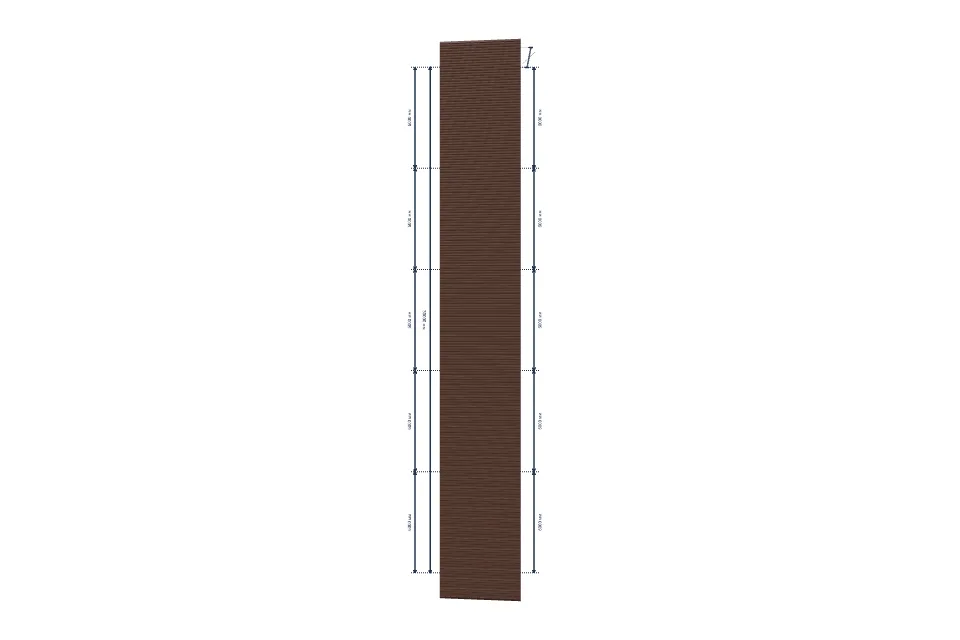

Вид спереди, сбоку и сверху для навеса 4 000 × 30 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 4 000 × 30 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Грунтовые условия, подъезд и дополнительные работы уточняем по площадке. Бетонная площадка не выбрана и не включена в смету.
Инженерная проверка
Статус: Проходит. Прогиб 0,99 мм, коэффициент запаса 9,97.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Считаем напряжения в профилях
МКЭ-расчёт фермы под снеговую нагрузку: цветовая карта напряжений и деформированная схема — как в калькуляторе ферм.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
