Автомобильный навес 3900×8700 мм арочная из сотовый поликарбонат: расчёт, цены и чертёж в Твери
Смета для навеса: арочная фермы, кровля из сотовый поликарбонат, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
192 218 ₽
Виды навеса
Камера и масштаб выставлены автоматически по габаритам конструкции
Испытание фермы нагрузкой (МКЭ)

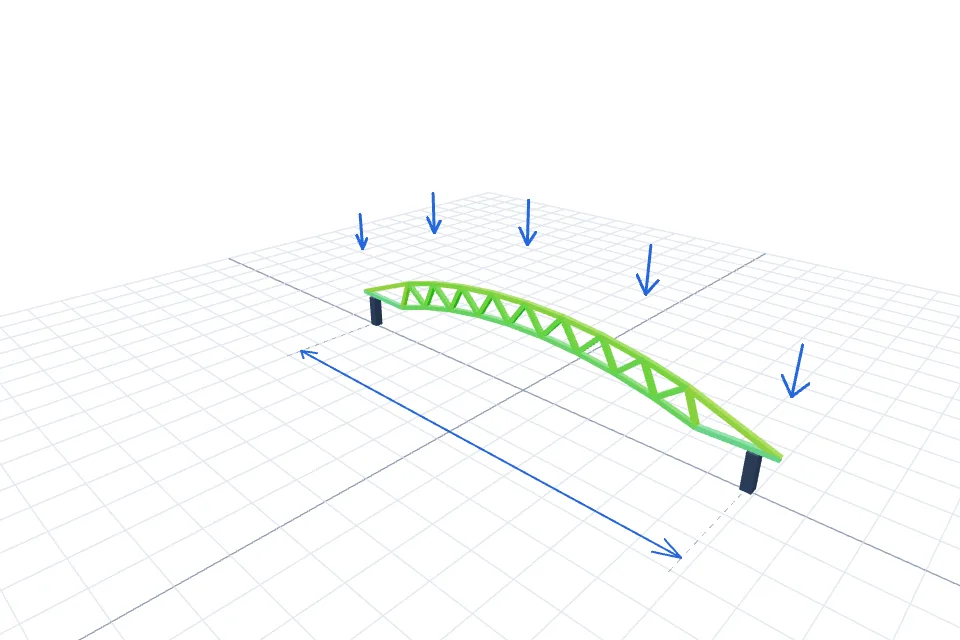

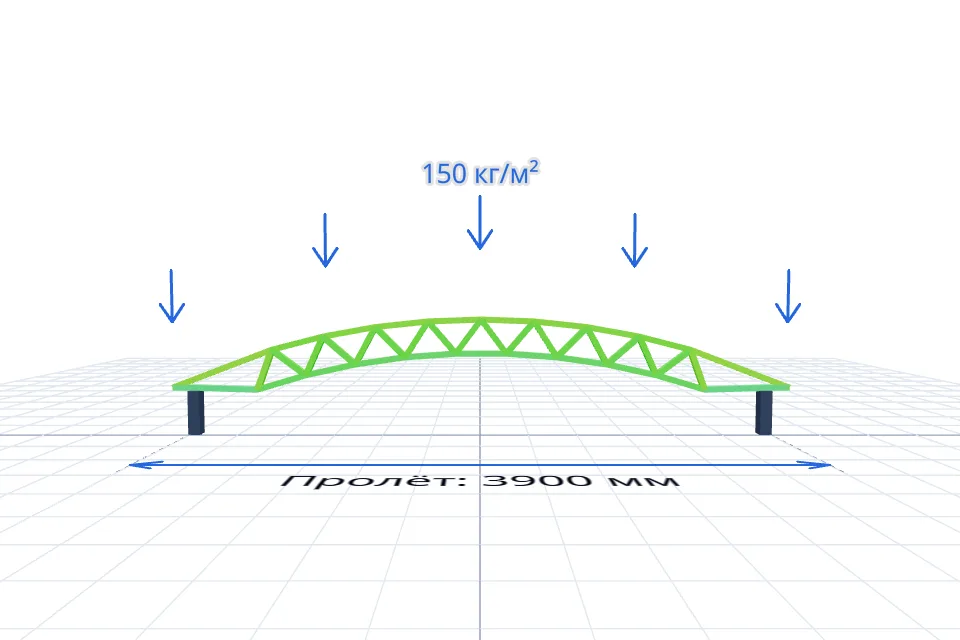

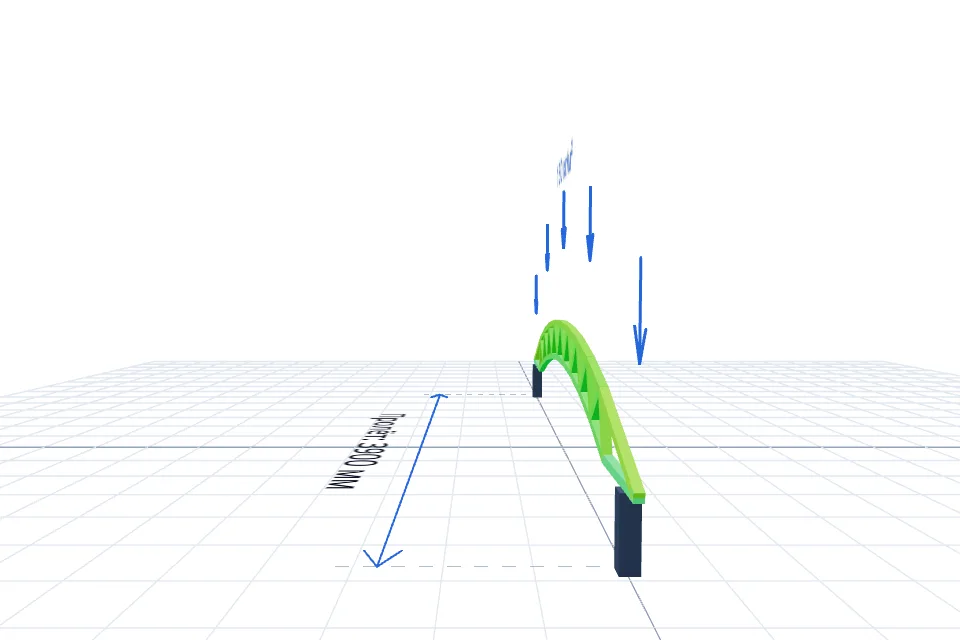

Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости

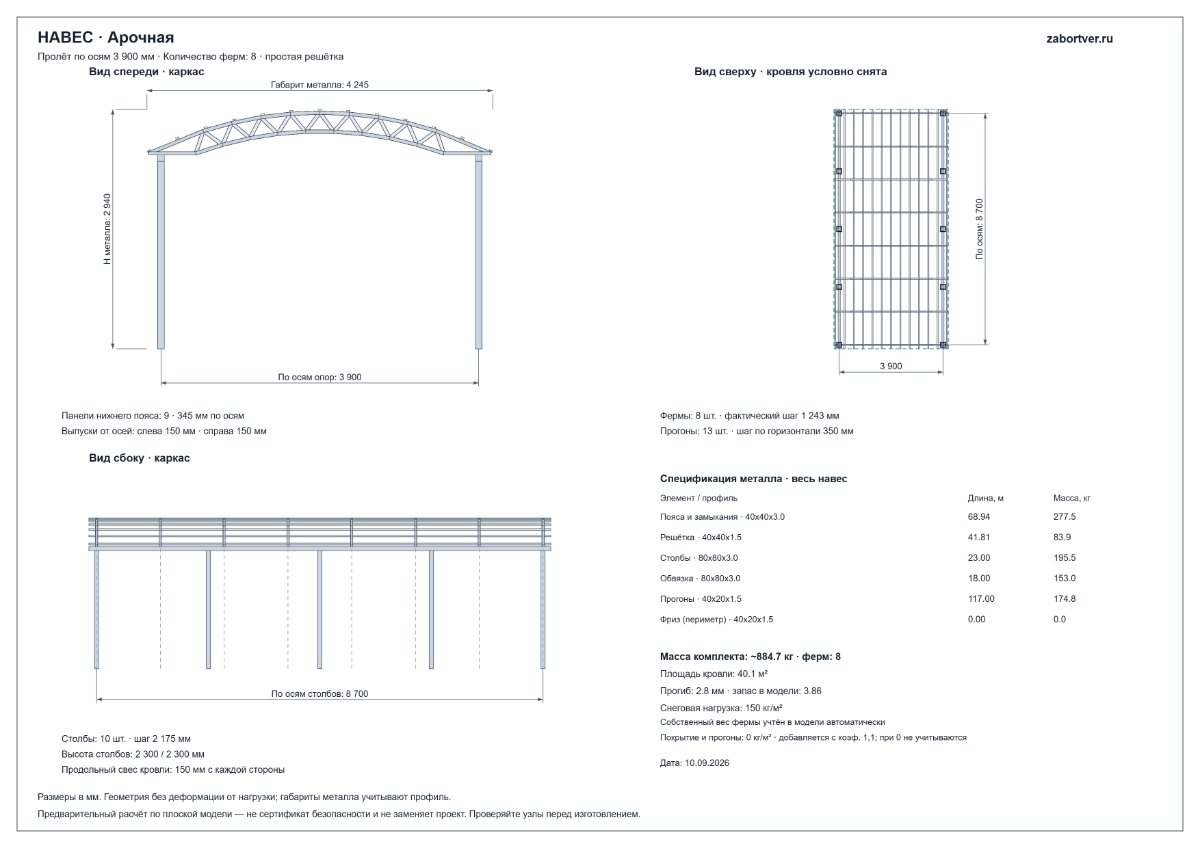

Чертёж навеса 3900×8700 мм — вид спереди (фасад), можно скачать
Чертёж фермы
Чертёж фермы для навеса 3900×8700 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы
Автомобильный навес 3900×8700 мм
Автомобильный навес 3900×8700 мм — из чего складывается расчёт
Навес — это металлокаркас из ферм, опор и прогонов с кровлей из поликарбоната или профнастила. В расчёте подобраны фермы, опоры и кровельный материал, проверена снеговая нагрузка и рассчитан объём металла.

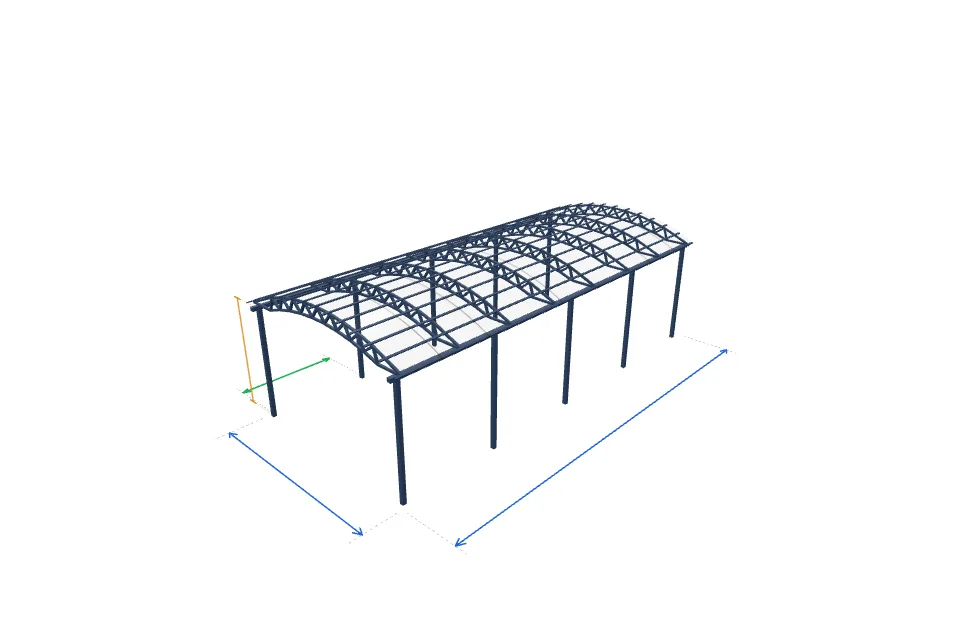

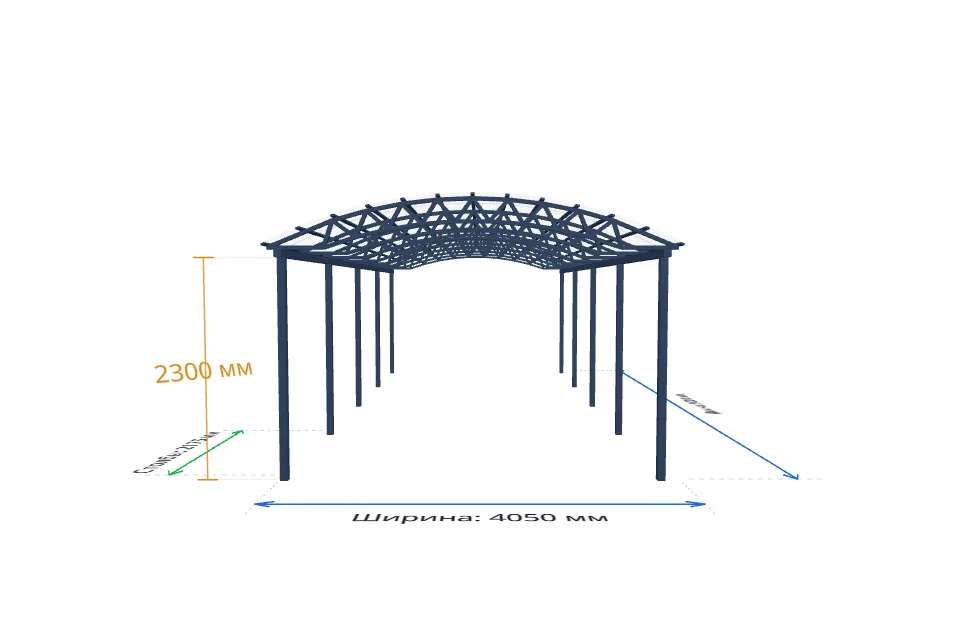

Показан навес 3900×8700 мм: фермы, опоры 80x80x3.0, кровля: Сотовый поликарбонат.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление и монтаж (работа) — предварительный расчёт
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
3900×8700 мм
Тип
Арочная
Профили
40x40x3.0 / 40x40x1.5
Проверка нагрузки
Проходит
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 40x40x3.0 | 68.9 м | 17 481 ₽ |
| Решётка, профиль 40x40x1.5 | 41.8 м | 6 291 ₽ |
| Прогоны, профиль 40x20x1.5 | 117.0 м | 13 106 ₽ |
| Стойки и обвязка, профиль 80x80x3.0 | 41.0 м | 21 958 ₽ |
| Кровельное покрытие | 40.1 м² | 18 051 ₽ |
| Изготовление и монтаж (работа) | комплекс | 115 331 ₽ |
| ИТОГО | 192 218 ₽ | |
Геометрия
Шаг ферм 1300 мм, опоры 80x80x3.0, кровля: Сотовый поликарбонат.
Материалы
Металла 268.7 м, масса 884.7 кг, кровля 40.1 м².
Инженерная проверка
Статус: Проходит. Прогиб 2.8 мм, коэффициент запаса 3.86.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
