Навес для автомобиля 3900×4860 мм
Параллельная схема · профнастил
Пояса ферм — 50x25x2.0, решётка — 20x20x1.5. Комплект с монтажом на участке.
Металлокаркас
50x25x2.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 3900 мм
- Длина навеса
- 4860 мм
- Высота стоек
- 4000 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1200 мм
- Фактический шаг ферм
- 972 мм
- Профиль поясов
- 50x25x2.0
- Профиль решётки
- 20x20x1.5
- Расчётная масса
- 455,7 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 3900×4860 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 3900 мм и длиной 4860 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 3900 мм, длина — 4860 мм, высота стоек — 4000 мм. Поперечных ферм — 6, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 270 мм, подъём или перепад — 500 мм.
Каркас: пояса ферм — профиль 50x25x2.0, решётка — 20x20x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 119,28 м, расчётная масса металлокаркаса — 455,7 кг.
Кровля: профнастил, расчётная площадь — 20,25 м². Ветровые планки по двум торцам — 8.2 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 22,21 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
116 385 ₽
Монтаж
51 024 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 134.655 кг | 11 109 ₽ |
| Подготовка столбов, балок и деталей каркаса | 321.043 кг | 16 854,77 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Монтаж столба с бетонированием, до 3 м | 3 шт. | 5 400 ₽ |
| Доплата за каждый метр высоты столба свыше 3 м | 3 м | 2 250 ₽ |
| Монтаж продольных балок | 9.92 м | 5 208 ₽ |
| Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг | 6 шт. | 8 100 ₽ |
| Монтаж прогонов | 19.84 м | 1 488 ₽ |
| Крепление к стене: узел опирания поперечной конструкции | 6 узел | 6 300 ₽ |
| Зачистка, грунтование и окраска металла | 22.209 м² | 16 656,74 ₽ |
| Профиль 100x100x4.0 — обвязка, стойки | 30.0 м | 25 311 ₽ |
| Профиль 50x25x2.0 — пояса | 60.0 м | 10 164 ₽ |
| Профиль 20x20x1.5 — решётка | 30.0 м | 2 124,6 ₽ |
| Профиль 40x20x1.5 — прогоны | 24.0 м | 2 617,92 ₽ |
| Крепёж стеновых узлов | 6 компл. | 4 800 ₽ |
| Грунт-эмаль по металлу | 5.552 кг | 3 886,57 ₽ |
| Итого по разделу «Каркас навеса» | 125 270,6 ₽ | |
| Основания столбов | ||
| Бурение Ø300 мм: 3.00 м × 1 (ставка Ø300 мм) | 3 прив. м | 1 350 ₽ |
| Бетонирование оснований опор | 0.182 м³ | 191,16 ₽ |
| Бетон оснований столбов, запас 5% | 0.191 м³ | 1 433,7 ₽ |
| Итого по разделу «Основания столбов» | 2 974,86 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 20.248 м² | 13 667,64 ₽ |
| Монтаж торцевых планок | 8.165 м | 1 837,05 ₽ |
| Монтаж пристенной планки | 4.96 м | 2 232 ₽ |
| Кровельное покрытие | 20.2 м² | 16 016,45 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 8.2 м | 3 674,1 ₽ |
| Пристенная планка кровли | 4.96 м | 1 736 ₽ |
| Итого по разделу «Кровля» | 39 163,24 ₽ | |
| ИТОГО | 167 408,7 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 23.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

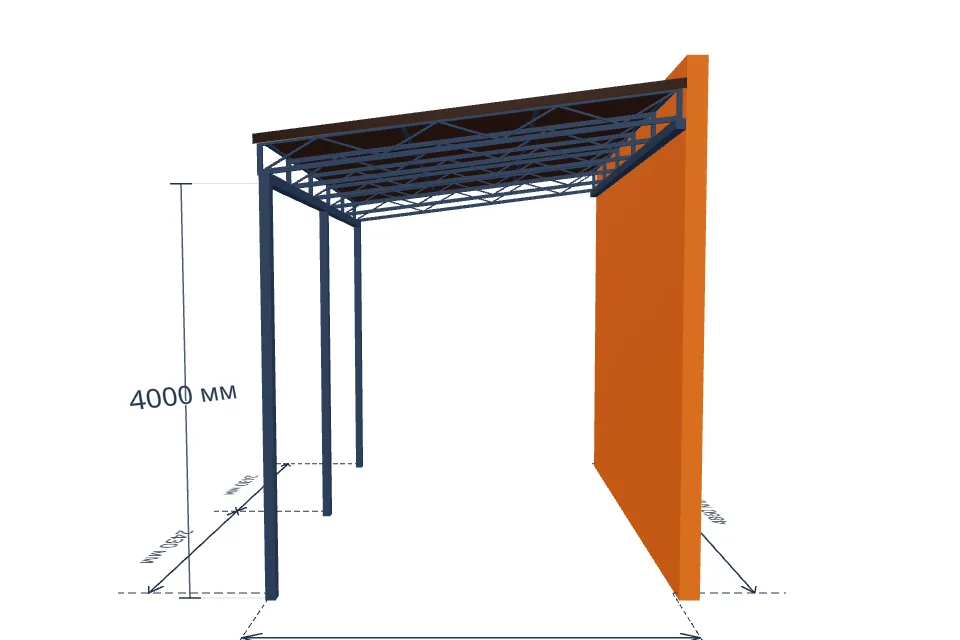

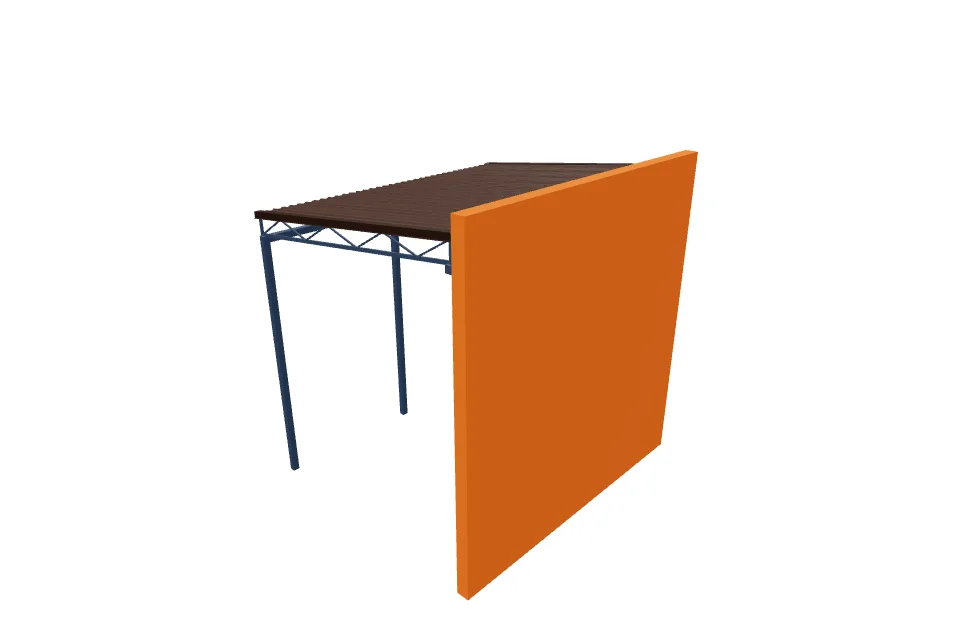

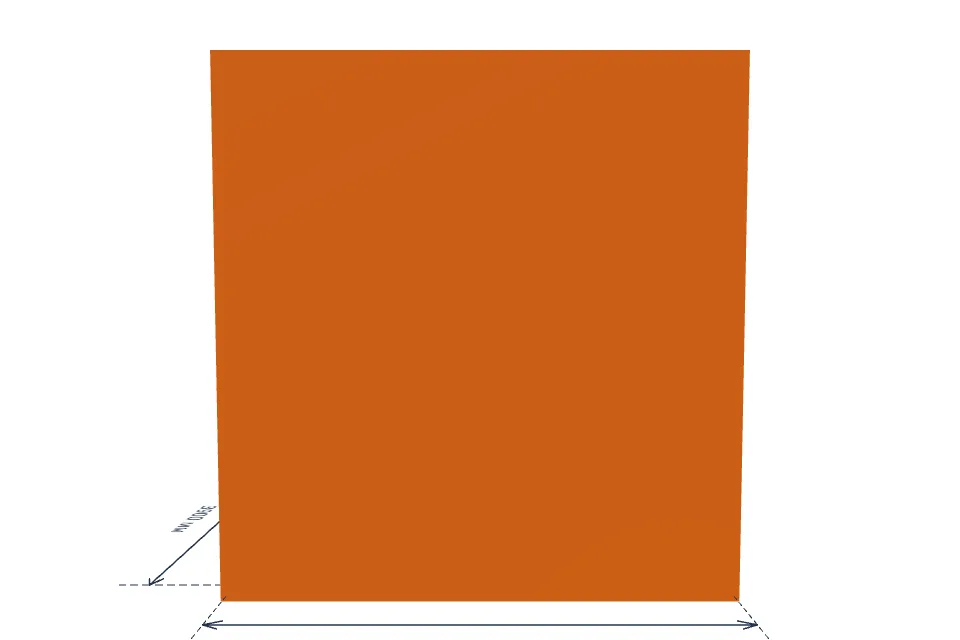

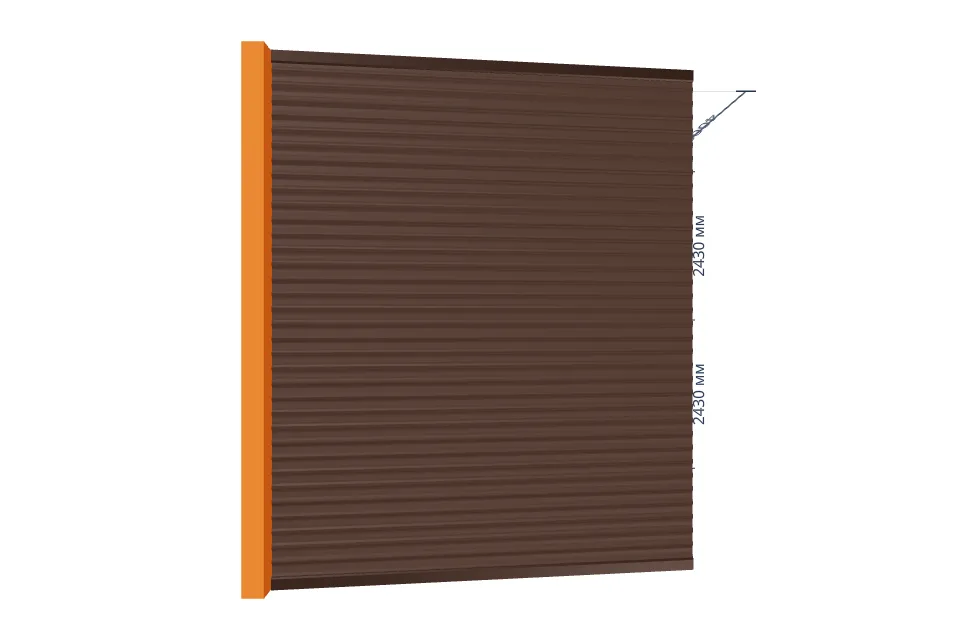

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 3 900 × 4 860 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 3 900 × 4 860 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Фермы, прогоны и ригели
В пределах моделиПроверка пройдена
| Элемент | МПа | Прогиб, мм | % L/200 |
|---|---|---|---|
| Ригели и продольные фермы | 37.3 | 0.88 | 7% |
| Прогоны | 120.8 | 3.16 | 65% |
| Поперечные фермы | 80.2 | 2.47 | 13% |
Снег: 100 кг/м². Ориентир прогиба — L/200. Цвет показывает напряжения; серым обозначены элементы вне проверки.
Реакции опор: 22.49 кН.
Проверка элементов при жёстких опорах: поперечные фермы — плоский МКЭ, прогоны и ригели — непрерывные балки. Податливость столбов, пространственная устойчивость, швы и анкеры не проверяются.
Вес кровельного покрытия задан равным нулю. Вес труб учитывается автоматически.
Ригель у стены имеет вертикальную опору в каждой станции фермы; крепления к стене требуют отдельной проверки.
Инженерная проверка
Статус: Проходит. Прогиб 3,16 мм, коэффициент запаса 1,99.
Выбранная нагрузка
Снеговая нагрузка — 100 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 100 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. Нагрузка кровли передаётся через непрерывные прогоны на каждую ферму, затем через ригели на опоры. Комплект без покрытия проверяется на тот же снег.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 11 населённых пунктов со значением Sg ≤ 100 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Нагрузка навеса: фермы, прогоны и ригели
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Считаем напряжения в профилях
МКЭ-расчёт фермы под снеговую нагрузку: цветовая карта напряжений и деформированная схема — как в калькуляторе ферм.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
Проверить расчёт перед изготовлением
Уточним комплектацию, площадку и условия получения.
