Автомобильный навес 3600×2000 мм односкатная с фризом из без кровли: расчёт, цены и чертёж в Твери
Смета для навеса: односкатная с фризом фермы, кровля из без кровли, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
166 137 ₽

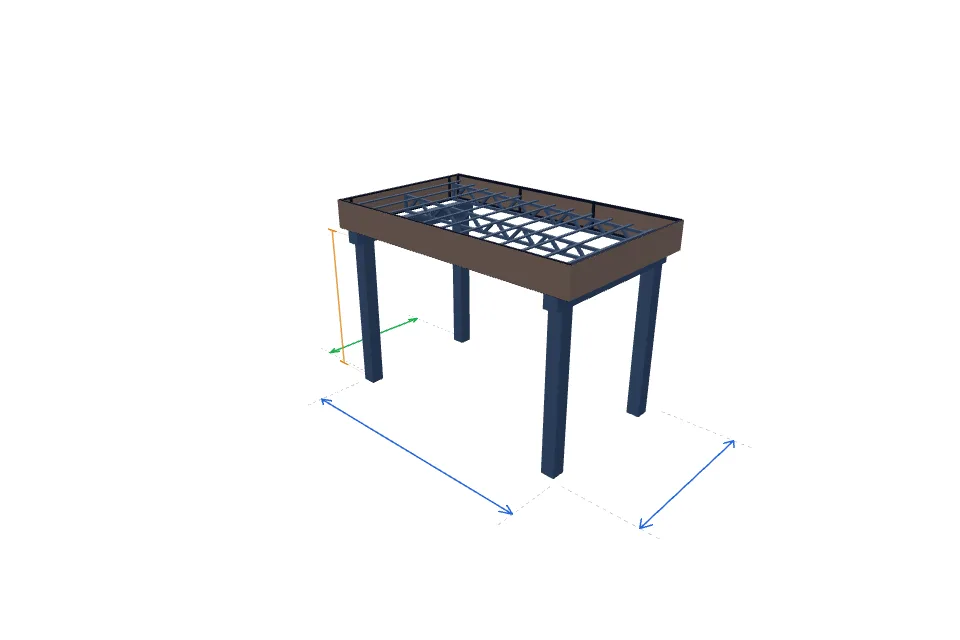

Виды навеса
Камера и масштаб выставлены автоматически по габаритам конструкции

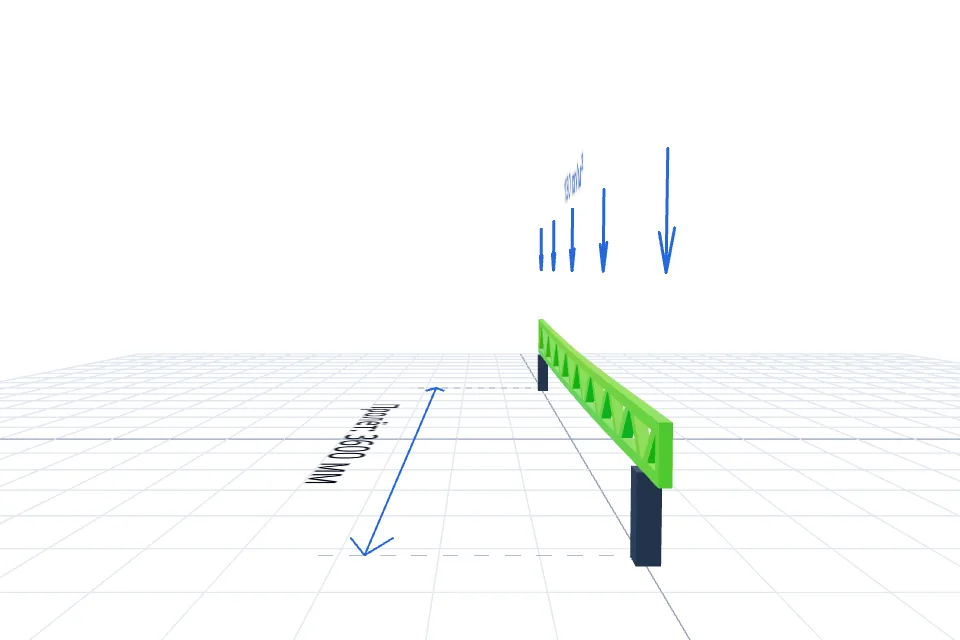

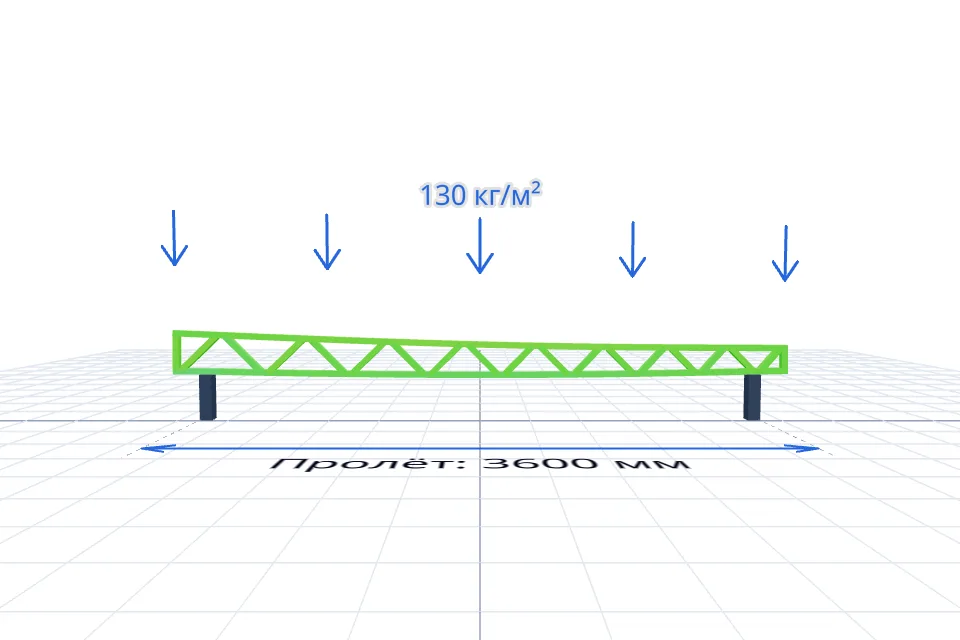

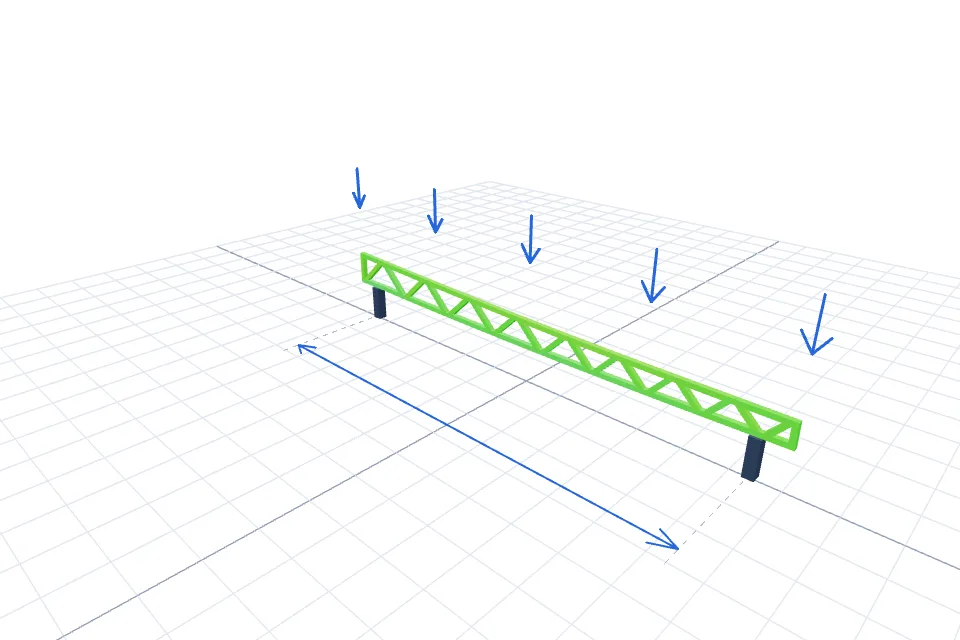

Испытание фермы нагрузкой (МКЭ)
Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости

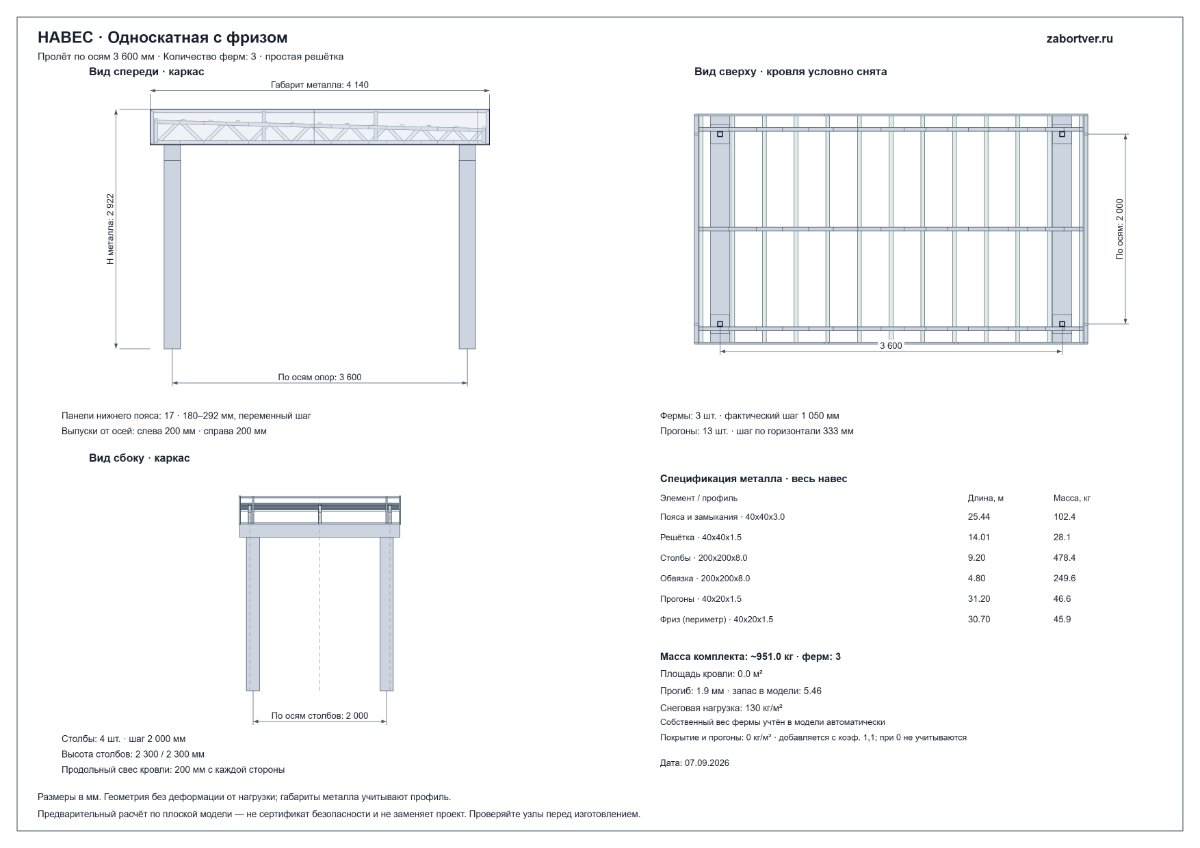

Чертёж навеса 3600×2000 мм — вид спереди (фасад), можно скачать
Чертёж фермы
Чертёж фермы для навеса 3600×2000 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы
Автомобильный навес 3600×2000 мм
Автомобильный навес 3600×2000 мм — из чего складывается расчёт
Навес — это металлокаркас из ферм, опор и прогонов с кровлей из поликарбоната или профнастила. В расчёте подобраны фермы, опоры и кровельный материал, проверена снеговая нагрузка и рассчитан объём металла.
Показан навес 3600×2000 мм: фермы, опоры 200x200x8.0, кровля Без кровли.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и кровля
- Изготовление (работа)
- Проверка снеговой нагрузки и чертёж
- Доставка и монтаж — по запросу
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
3600×2000 мм
Тип
Односкатная с фризом
Профили
40x40x3.0 / 40x40x1.5
Проверка нагрузки
Проходит
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 40x40x3.0 | 25.4 м | 6 452 ₽ |
| Решётка, профиль 40x40x1.5 | 14.0 м | 2 109 ₽ |
| Прогоны, профиль 40x20x1.5 | 31.2 м | 3 495 ₽ |
| Фриз, профиль 40x20x1.5 | 30.7 м | 3 439 ₽ |
| Стойки и обвязка, профиль 200x200x8.0 | 14.0 м | 50 960 ₽ |
| Изготовление и монтаж (работа) | комплекс | 99 682 ₽ |
| ИТОГО | 166 137 ₽ | |
Геометрия
Шаг ферм 1200 мм, опоры 200x200x8.0, кровля: Без кровли.
Материалы
Металла 115.4 м, масса 951.0 кг, кровля 0.0 м².
Инженерная проверка
Статус: Проходит. Прогиб 1.9 мм, коэффициент запаса 5.46.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 130 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 18 населённых пунктов со значением Sg ≤ 130 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
