Навес для автомобиля 3400×5600 мм
Параллельная схема · профнастил
Пояса ферм — 40x40x3.0, решётка — 40x40x1.5. Комплект с монтажом на участке.
Металлокаркас
40x40x3.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 3400 мм
- Длина навеса
- 5600 мм
- Высота стоек
- 2200 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1200 мм
- Фактический шаг ферм
- 1 120 мм
- Профиль поясов
- 40x40x3.0
- Профиль решётки
- 40x40x1.5
- Расчётная масса
- 413,76 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.

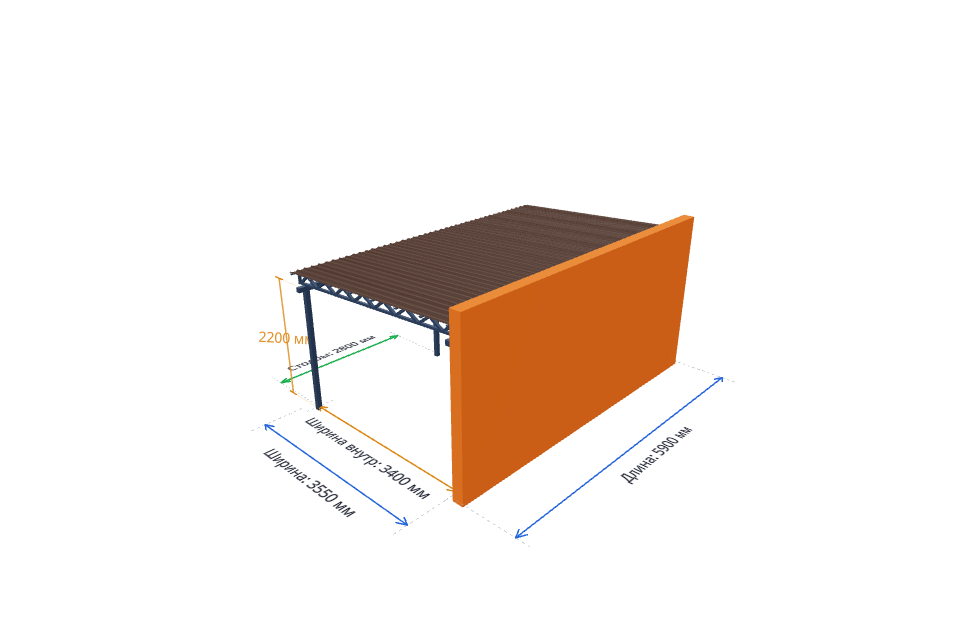

Автомобильный навес 3400×5600 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 3400 мм и длиной 5600 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 3400 мм, длина — 5600 мм, высота стоек — 2200 мм. Поперечных ферм — 6, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 150 мм, подъём или перепад — 200 мм.
Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 80x80x2.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 133,66 м, расчётная масса металлокаркаса — 413,76 кг.
Кровля: профнастил, расчётная площадь — 21,57 м². Ветровые планки по двум торцам — 7.3 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 22,44 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
108 250 ₽
Монтаж
53 259 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 192.94 кг | 15 917,55 ₽ |
| Подготовка столбов, балок и деталей каркаса | 168.4 кг | 8 841 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Монтаж столба с бетонированием, до 3 м | 3 шт. | 5 400 ₽ |
| Монтаж продольных балок | 11.8 м | 6 195 ₽ |
| Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг | 6 шт. | 8 100 ₽ |
| Монтаж прогонов | 47.2 м | 3 540 ₽ |
| Крепление к стене: узел опирания поперечной конструкции | 6 узел | 6 300 ₽ |
| Зачистка, грунтование и окраска металла | 23.594 м² | 17 695,23 ₽ |
| Профиль 80x80x2.0 — обвязка, стойки | 30.0 м | 12 239,12 ₽ |
| Профиль 40x40x3.0 — пояса | 48.0 м | 11 634,72 ₽ |
| Профиль 40x40x1.5 — решётка | 24.0 м | 3 516,48 ₽ |
| Профиль 40x20x1.5 — прогоны | 48.0 м | 5 235,84 ₽ |
| Крепёж стеновых узлов | 6 компл. | 4 800 ₽ |
| Грунт-эмаль по металлу | 5.898 кг | 4 128,89 ₽ |
| Итого по разделу «Каркас навеса» | 116 543,83 ₽ | |
| Основания столбов | ||
| Бурение Ø300 мм: 3.60 м × 1 (ставка Ø300 мм) | 3.6 прив. м | 1 620 ₽ |
| Бетонирование оснований опор | 0.231 м³ | 243 ₽ |
| Бетон оснований столбов, запас 5% | 0.243 м³ | 1 822,5 ₽ |
| Итого по разделу «Основания столбов» | 3 685,5 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 21.571 м² | 14 560,56 ₽ |
| Монтаж торцевых планок | 7.312 м | 1 645,26 ₽ |
| Монтаж пристенной планки | 5.9 м | 2 655 ₽ |
| Кровельное покрытие | 21.6 м² | 17 062,82 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 7.3 м | 3 290,52 ₽ |
| Пристенная планка кровли | 5.9 м | 2 065 ₽ |
| Итого по разделу «Кровля» | 41 279,16 ₽ | |
| ИТОГО | 161 508,49 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 23.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

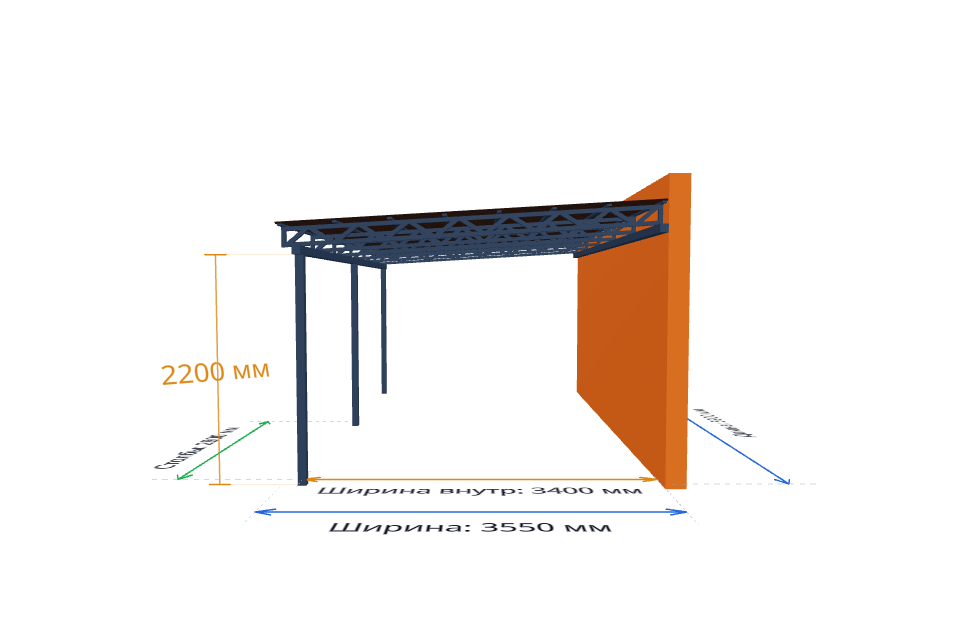

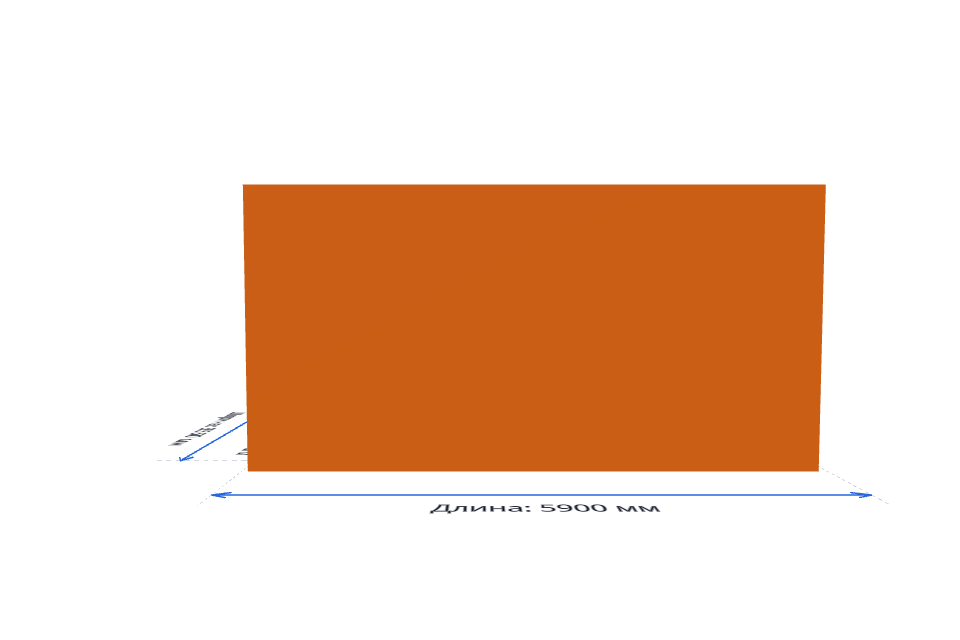

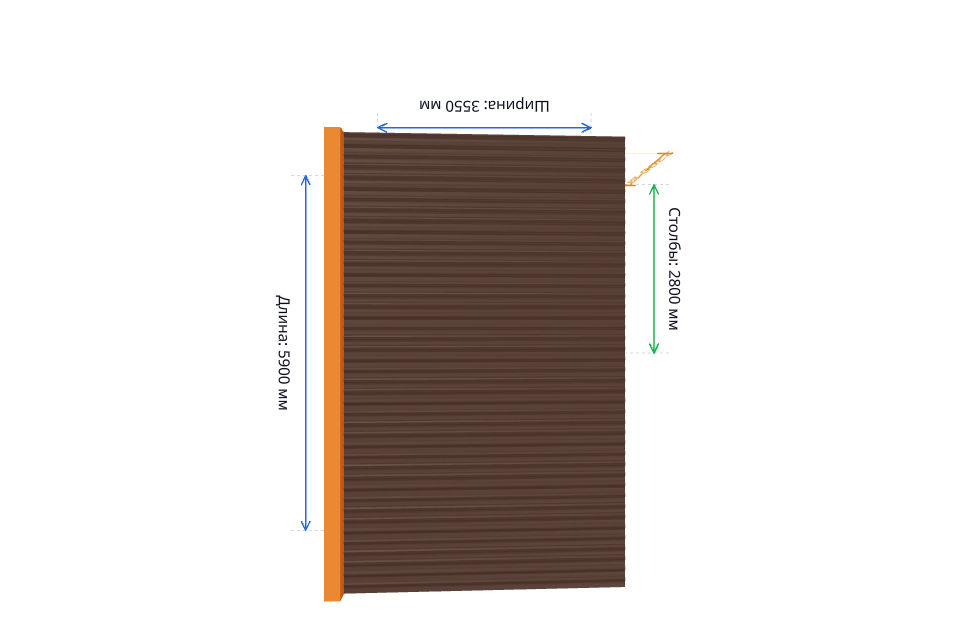

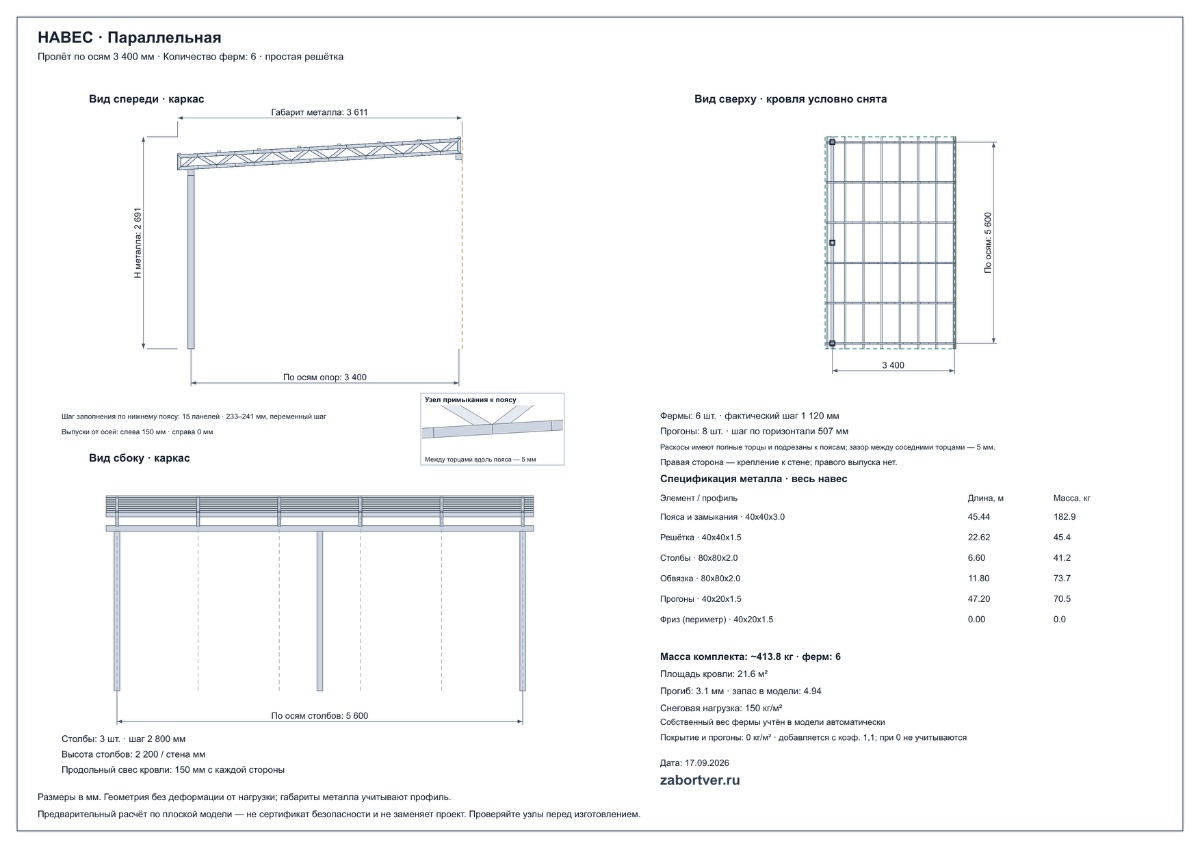

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 3 400 × 5 600 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 3 400 × 5 600 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Инженерная проверка
Статус: Проходит. Прогиб 3,05 мм, коэффициент запаса 4,94.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

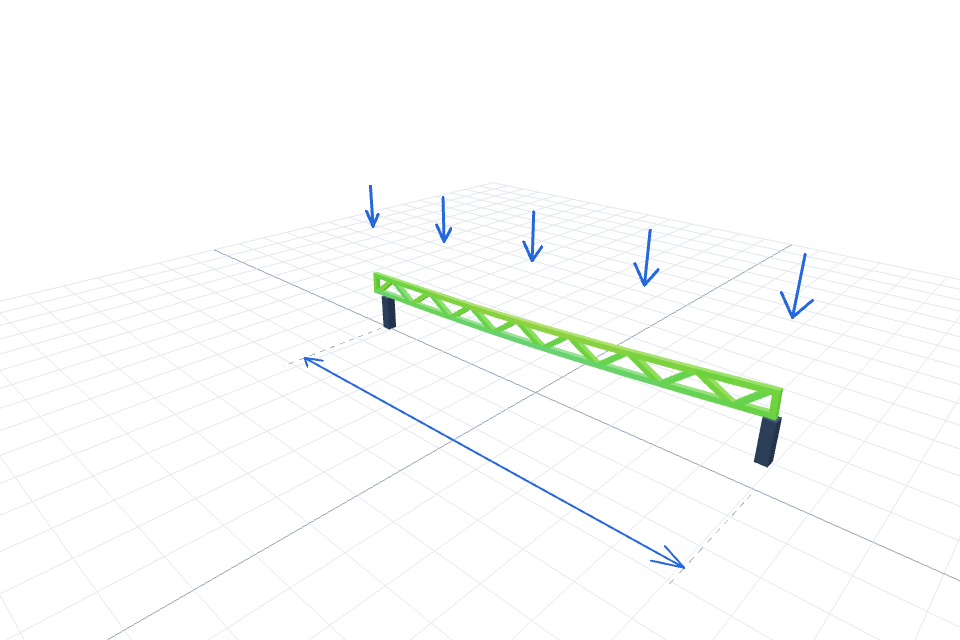

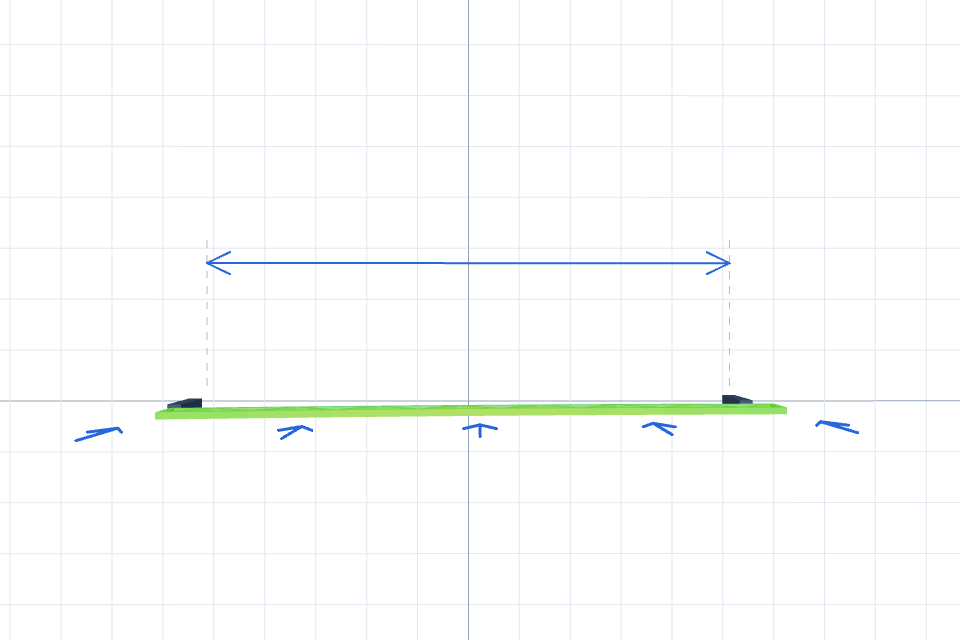

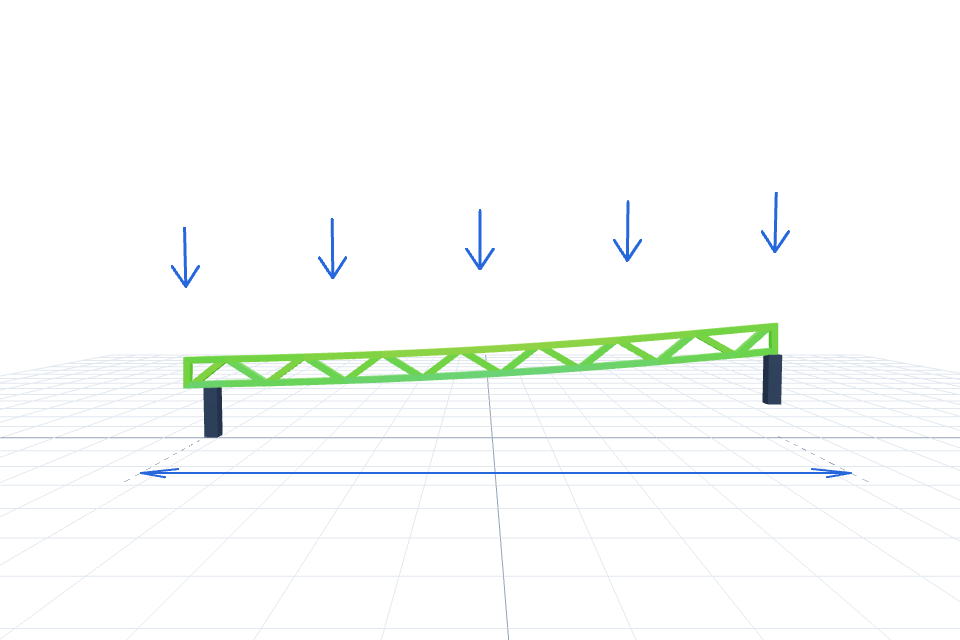

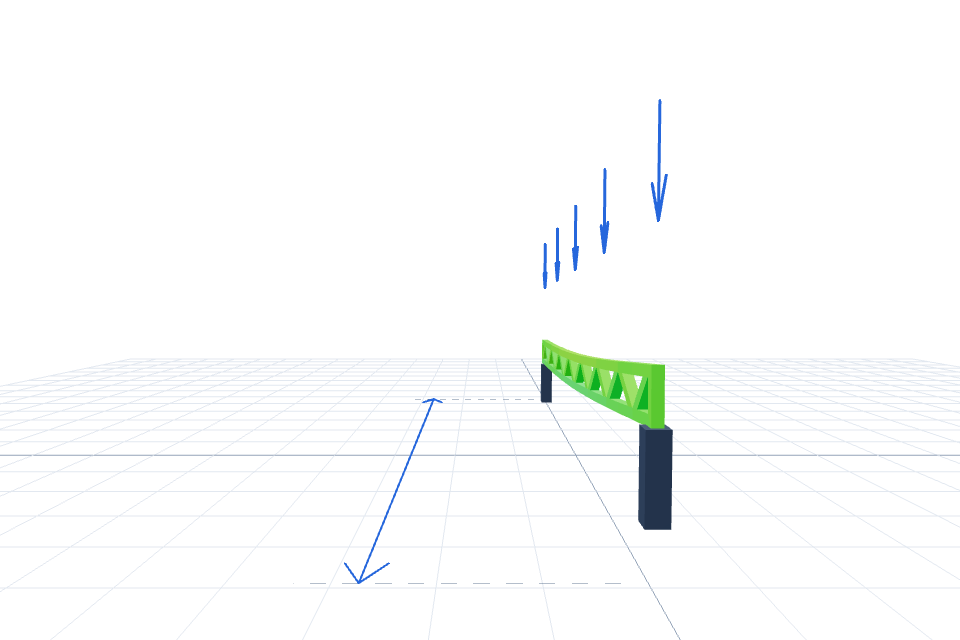

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
