Навес 3382×6003 мм односкатный, кровля профнастил (пояс 80x80x3.0, шаг 1000 мм, усиленный) в Твери: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 3382 мм
Длина навеса: 6003 мм
Высота стоек: 2081 мм
Кровля: Профнастил
Шаг ферм, не более: 1000 мм
Фактический шаг ферм: 943,29 мм
Профиль поясов: 80x80x3.0
Профиль решётки: 40x40x1.5
Расчётная масса: 868,77 кг

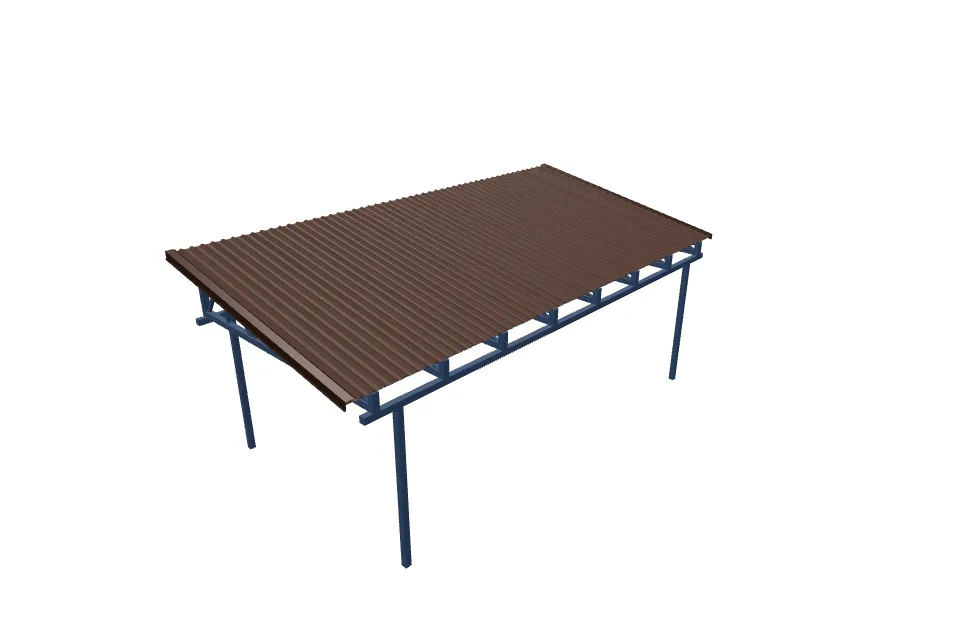

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

Автомобильный навес 3382×6003 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 3382 мм и длиной 6003 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

Геометрия: пролёт между опорами — 3382 мм, длина — 6003 мм, высота стоек — 2081 мм. Поперечных ферм — 8, заданный максимальный шаг между ними — 1000 мм. Конструктивная высота ферм — 150 мм, подъём или перепад — 650 мм.

Каркас: пояса ферм — профиль 80x80x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 80x80x3.0. Заполнение ферм усиленное, с раскосами и вертикальными стойками. Общая длина профильных труб — 193,23 м, расчётная масса металлокаркаса — 868,77 кг.

Кровля: профнастил, расчётная площадь — 26,02 м². Ветровые планки по двум торцам — 7.1 м.

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 46,38 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Изготовление комплекта и монтаж — отдельными строками
Проверка снеговой нагрузки и чертёж
Доставка, основание и дополнительные работы — отдельно

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

205 051 ₽

Монтаж

57 638 ₽

Доставка

Не включена

Детальная смета

Позиция	Количество	Стоимость
Каркас навеса
Изготовление поперечных ферм	548.891 кг	45 283,48 ₽
Подготовка столбов, балок и деталей каркаса	319.882 кг	16 793,82 ₽
Разметка мест установки опор	1 компл.	3 000 ₽
Монтаж столба с бетонированием, до 3 м	4 шт.	7 200 ₽
Монтаж продольных балок	13.806 м	7 248,15 ₽
Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг	8 шт.	10 800 ₽
Монтаж прогонов	58.424 м	4 381,8 ₽
Зачистка, грунтование и окраска металла	46.378 м²	34 783,54 ₽
Профиль 80x80x3.0 — обвязка, стойки, пояса	102.0 м	52 217,89 ₽
Профиль 40x40x1.5 — решётка	54.0 м	7 912,08 ₽
Профиль 40x20x1.5 — прогоны	96.0 м	10 471,68 ₽
Грунт-эмаль по металлу	11.595 кг	8 116,16 ₽
Итого по разделу «Каркас навеса»		208 208,6 ₽
Основания столбов
Бурение Ø291 мм: 12.00 м × 0.9409 (ставка Ø300 мм)	11.291 прив. м	5 080,86 ₽
Бетонирование оснований опор	0.721 м³	757,36 ₽
Бетон оснований столбов, запас 5%	0.757 м³	5 680,23 ₽
Итого по разделу «Основания столбов»		11 518,45 ₽
Кровля
Монтаж кровли из профнастила	26.025 м²	17 566,56 ₽
Монтаж торцевых планок	7.127 м	1 603,59 ₽
Кровельное покрытие	26.0 м²	20 585,4 ₽
Ветровая (торцевая) планка — два торца кровли	7.1 м	3 207,19 ₽
Итого по разделу «Кровля»		42 962,74 ₽
ИТОГО		262 689,79 ₽

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 27.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

Чертёж навеса

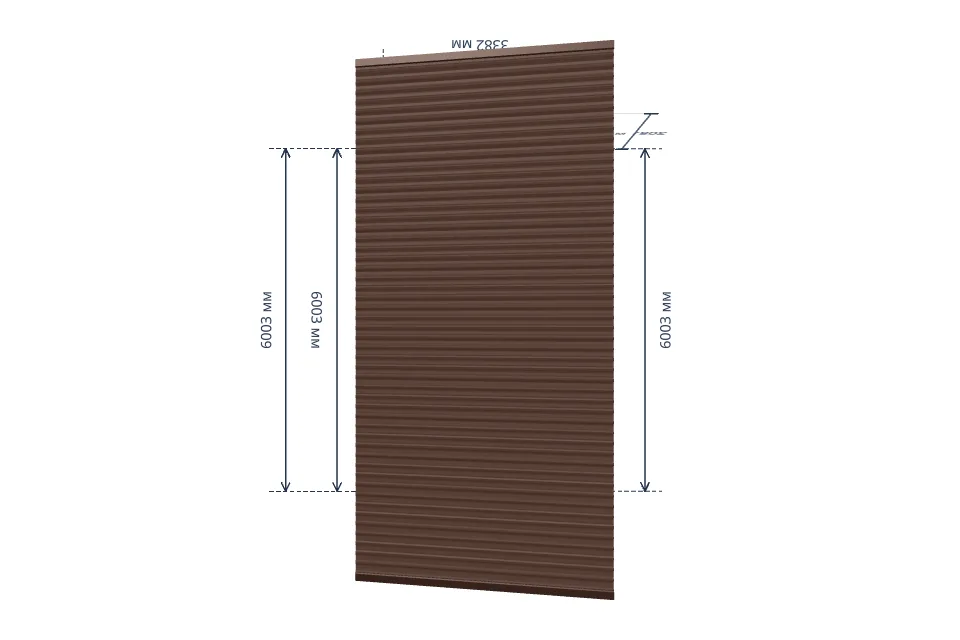

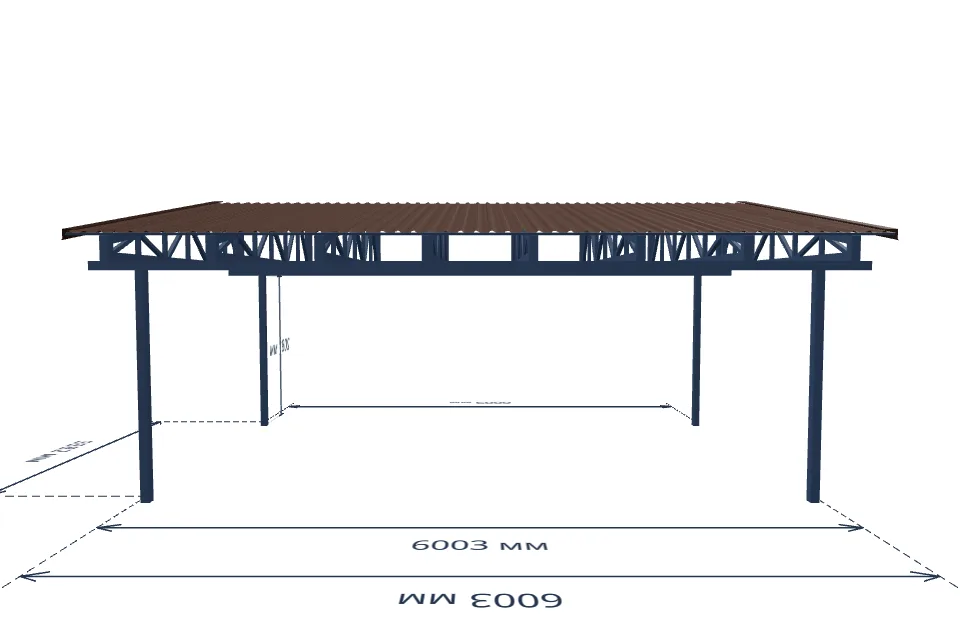

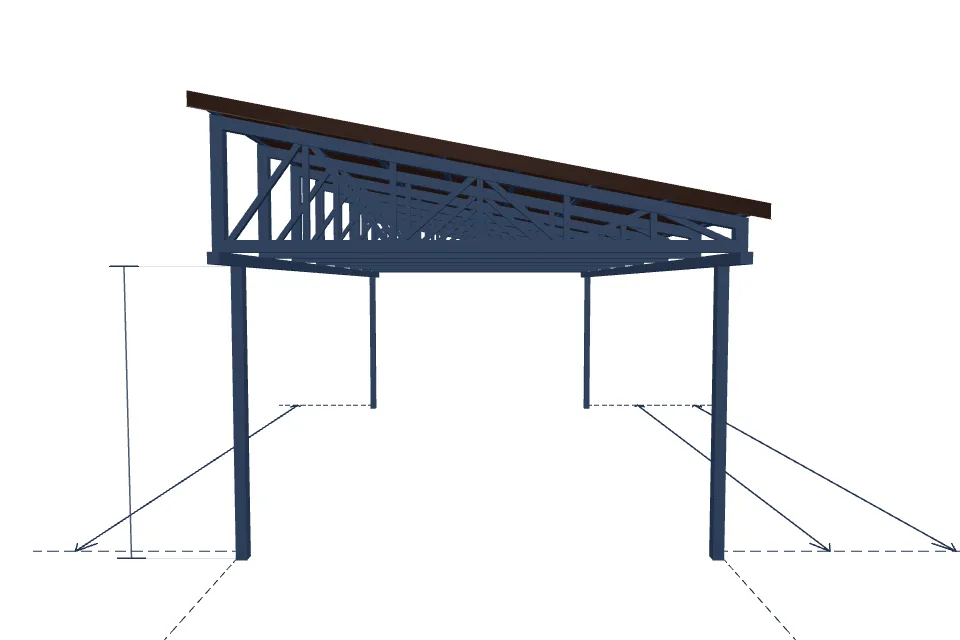

Вид спереди, сбоку и сверху для навеса 3 382 × 6 003 мм. Векторный чертёж для просмотра и печати.

Готовим SVG-чертёж…

Чертёж фермы

Чертёж поперечной фермы навеса 3 382 × 6 003 мм — размеры, узлы и снеговая нагрузка.

Готовим SVG-чертёж…

Доставка

Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.

Рассчитать доставку

Монтаж и подготовка площадки

Монтаж на участке выбран и включён в смету отдельной строкой.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.

Фермы, прогоны и ригели

Проверка не пройденаНужно усилить каркас

Напряжения и прогиб элементов навеса
Элемент	МПа	Прогиб, мм	% L/200
Ригели и продольные фермы	575.2	261.62	872%
Прогоны	54.3	0.78	16%
Поперечные фермы	14.2	0.30	2%

Снег: 150 кг/м². Ориентир прогиба — L/200. Цвет показывает напряжения; серым обозначены элементы вне проверки.

Реакции опор: 44.81 кН.

Проверка элементов при жёстких опорах: поперечные фермы — плоский МКЭ, прогоны и ригели — непрерывные балки. Податливость столбов, пространственная устойчивость, швы и анкеры не проверяются.

Вес кровельного покрытия задан равным нулю. Вес труб учитывается автоматически.

Инженерная проверка

Статус: Не проходит. Прогиб 261,62 мм, коэффициент запаса 0,42.

Выбранная нагрузка

Снеговая нагрузка — 150 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. Нагрузка кровли передаётся через непрерывные прогоны на каждую ферму, затем через ригели на опоры. Комплект без покрытия проверяется на тот же снег.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

Внимание: инженерная проверка для этой конфигурации не пройдена — прогиб 261.6 мм, коэффициент запаса 0.42. Для этой нагрузки нужны усиленные профили или усиленная решётка.

Населённые пункты со значением Sg ≤ 150 кг/м² (26), но текущая конструкция пока не может быть рекомендована из-за результата проверки:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

Нагрузка навеса: фермы, прогоны и ригели

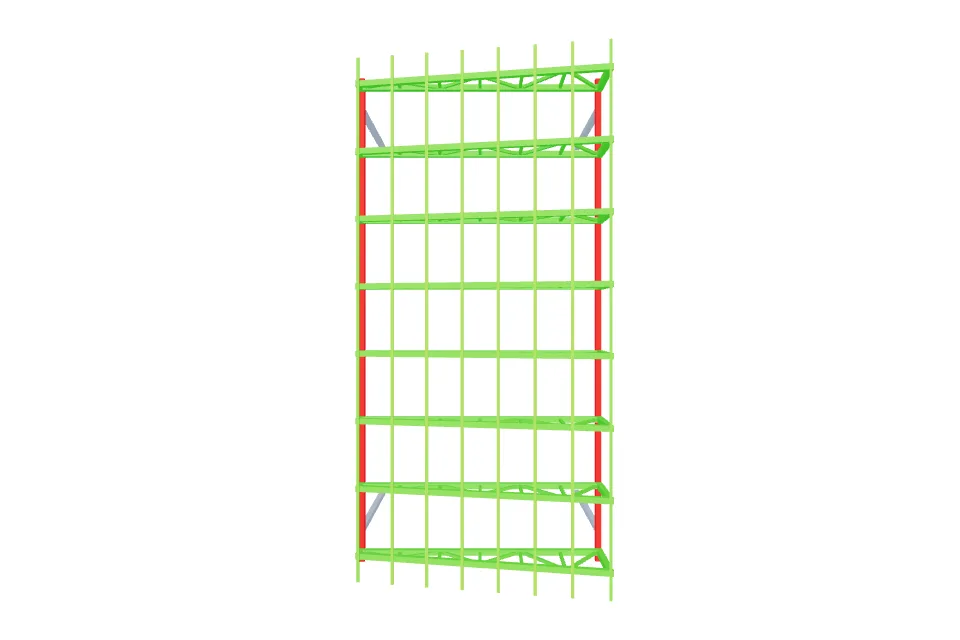

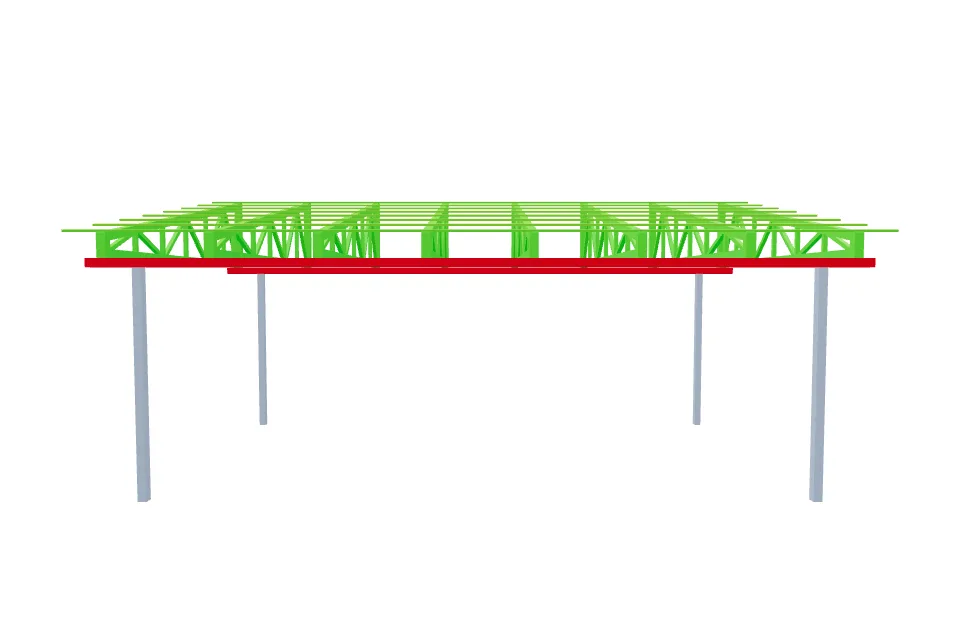

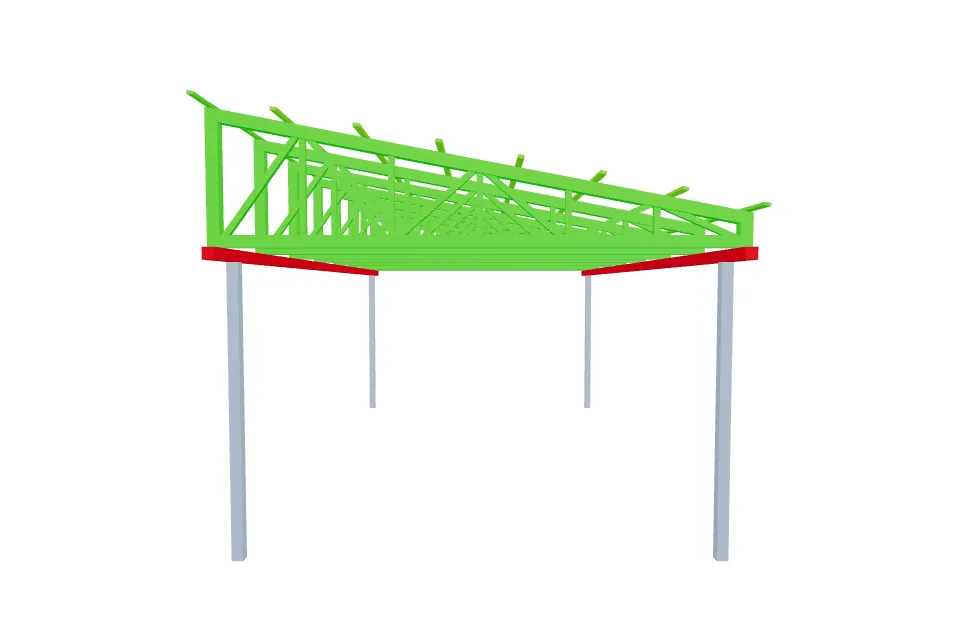

Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.

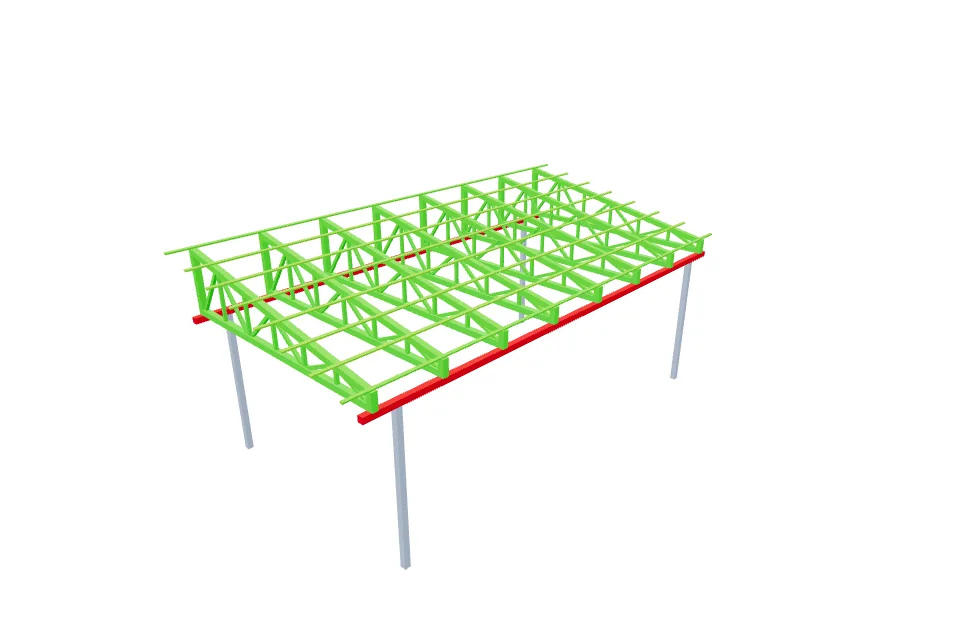

Ферма навеса 3382×6003 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)

Вопросы по этому расчёту

Можно ли изменить размеры навеса?

Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.

Что входит в чертёж навеса?

Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.

Учтена ли снеговая нагрузка?

На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.

Цена окончательная?

Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
