Автомобильный навес 3350×4200 мм полуарочная из сотовый поликарбонат: расчёт, цены и чертёж в Твери
Смета для навеса: полуарочная фермы, кровля из сотовый поликарбонат, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
99 683 ₽
Комплект с монтажом
- Комплект с изготовлением
- 61 096 ₽
- Монтаж
- 38 587 ₽
- Доставка
- Не включена
Виды навеса
Камера и масштаб выставлены автоматически по габаритам конструкции
Испытание фермы нагрузкой (МКЭ)

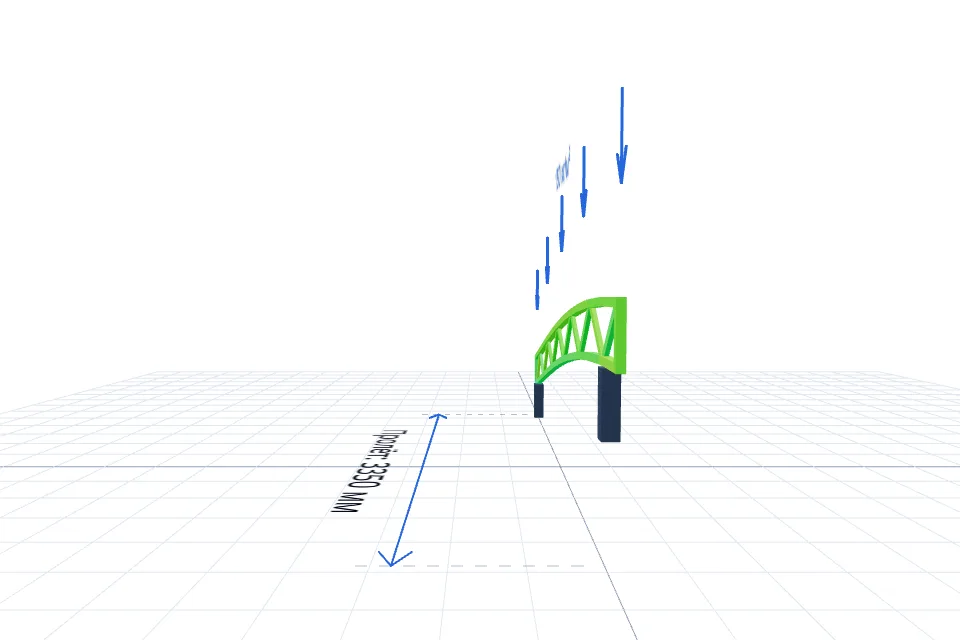

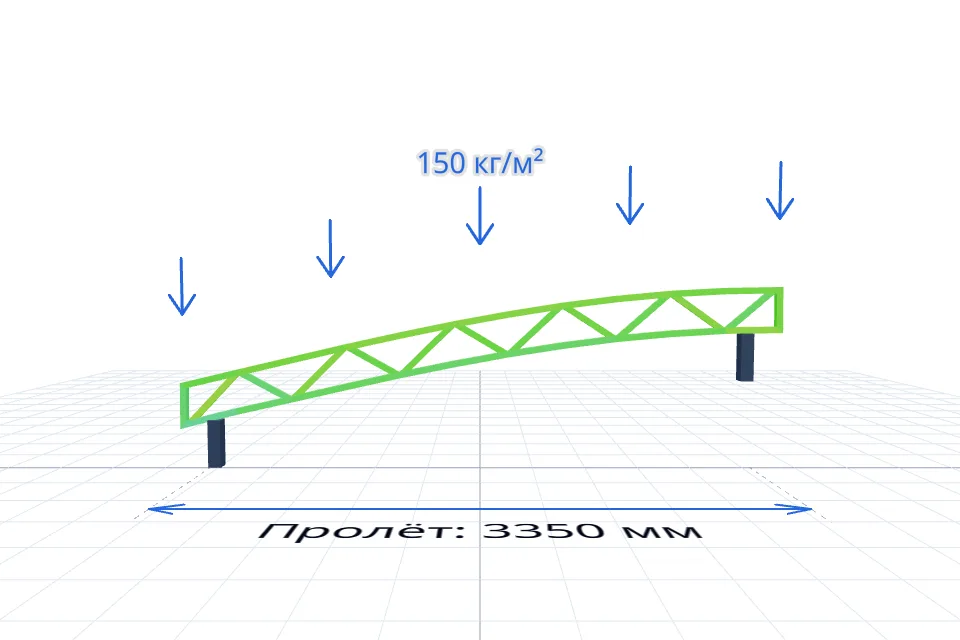

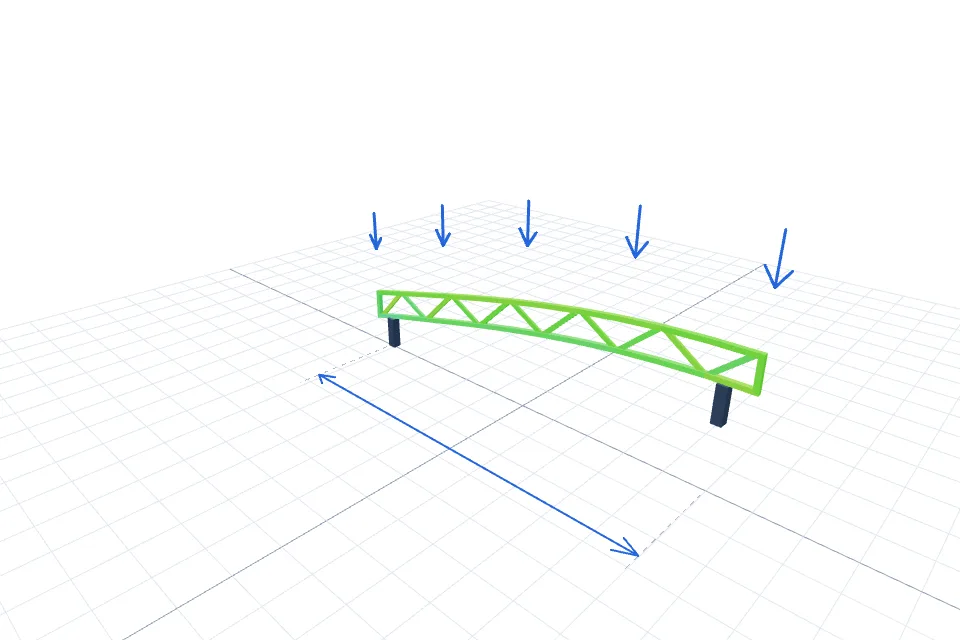

Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости
Чертёж навеса
Подготовка чертежа
Чертёж фермы
Чертёж фермы для навеса 3350×4200 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы
Автомобильный навес 3350×4200 мм
Автомобильный навес 3350×4200 мм — из чего складывается расчёт

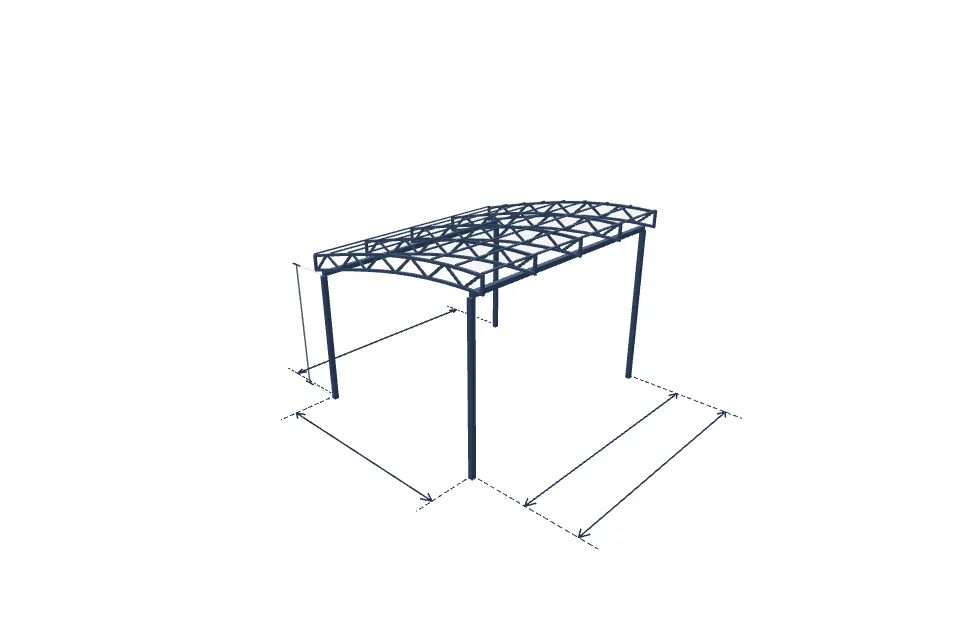

Расчёт относится к конкретному навесу шириной 3350 мм и длиной 4200 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

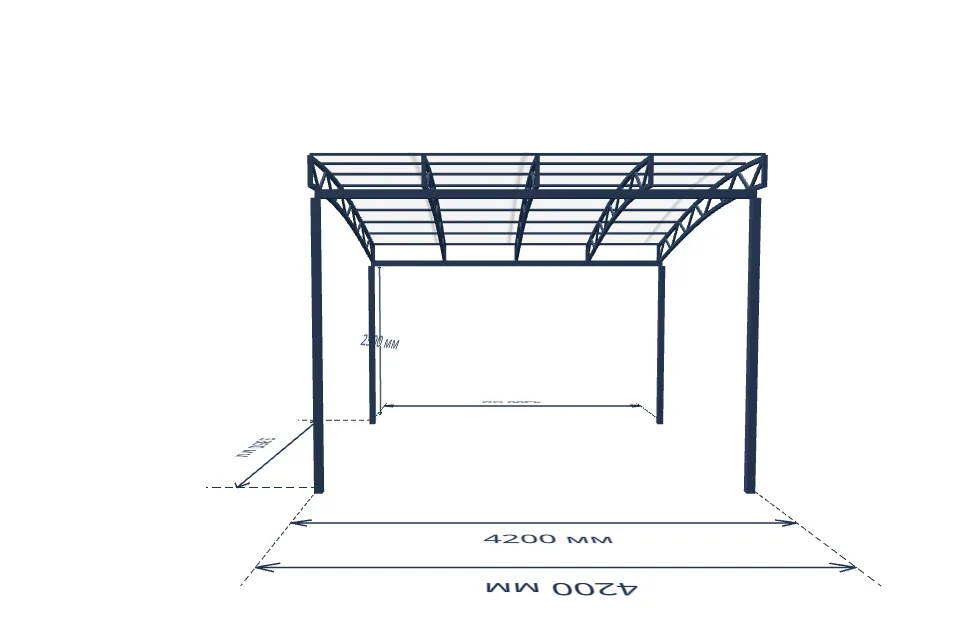

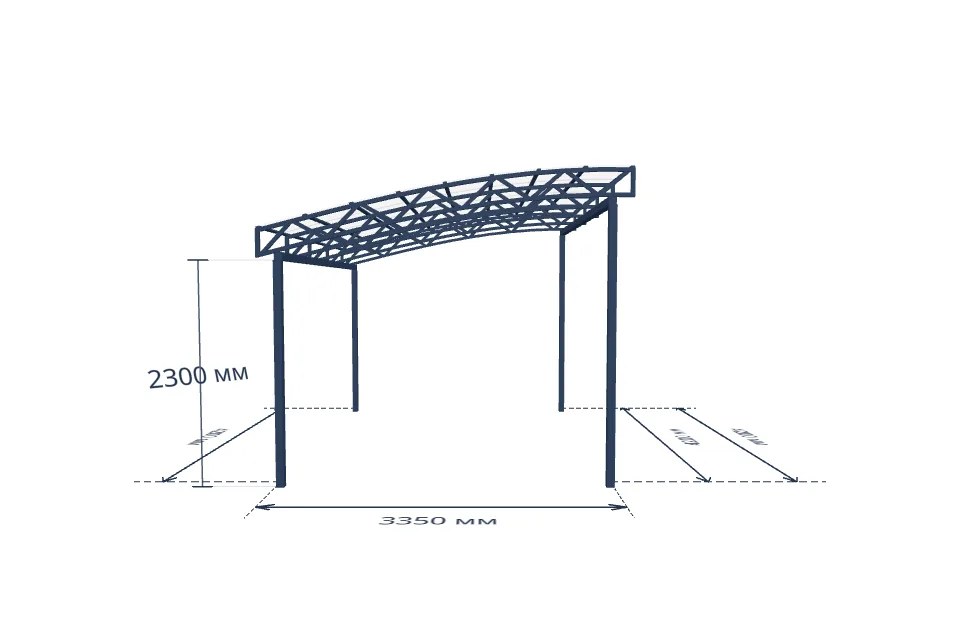

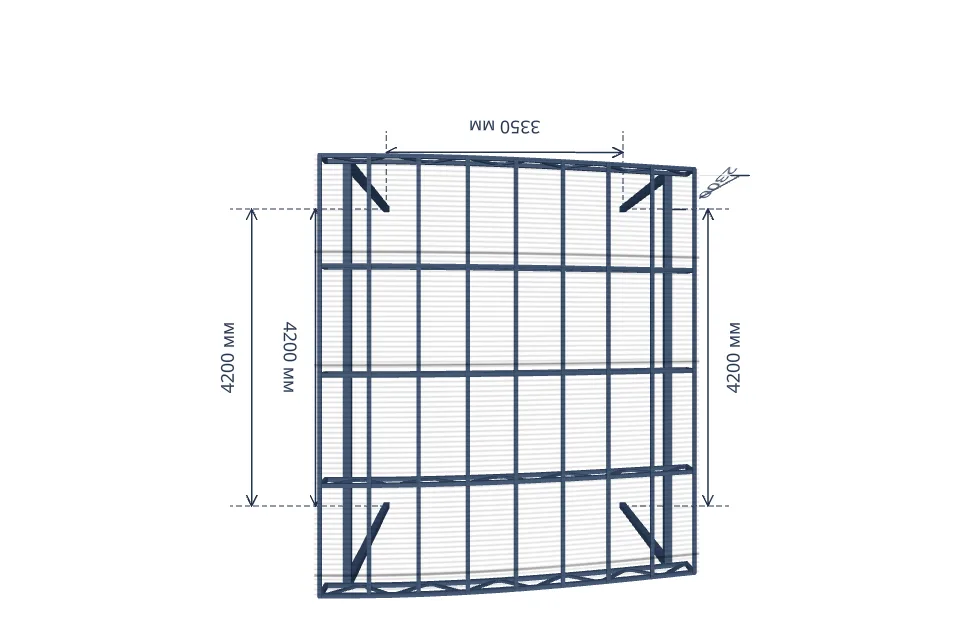

Геометрия: пролёт между опорами — 3350 мм, длина — 4200 мм, высота стоек — 2300 мм. Поперечных ферм — 5, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 250 мм, подъём или перепад — 550 мм.
Каркас: пояса ферм — профиль 40x40x2.0, решётка — 40x20x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 80x80x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 119,74 м, расчётная масса металлокаркаса — 370,3 кг.
Кровля: сотовый поликарбонат, расчётная площадь — 16,43 м².
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 19,77 м². Окраска отключена и в итоговую стоимость не входит.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены в детальной смете ниже.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
3350×4200 мм
Тип
Полуарочная
Профили
40x40x2.0 / 40x20x1.5
Проверка нагрузки
Проходит
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 40x40x2.0 | 41.5 м | 8 076 ₽ |
| Решётка, профиль 40x20x1.5 | 21.8 м | 2 438 ₽ |
| Прогоны, профиль 40x20x1.5 | 37.8 м | 4 234 ₽ |
| Стойки и обвязка, профиль 80x80x3.0 | 18.7 м | 10 015 ₽ |
| Кровельное покрытие | 16.4 м² | 7 393 ₽ |
| Изготовление комплекта | комплект | 28 940 ₽ |
| Монтаж на участке | комплекс | 38 587 ₽ |
| ИТОГО | 99 683 ₽ | |
Геометрия
Шаг ферм 1200 мм, опоры 80x80x3.0, кровля: Сотовый поликарбонат.
Материалы
Металла 119.7 м, масса 370.3 кг, кровля 16.4 м².
Инженерная проверка
Статус: Проходит. Прогиб 1.8 мм, коэффициент запаса 3.42.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
