Индивидуальный расчёт · № 3721
Навес на профильных трубах 3300×4000 мм
Односкатная схема · без кровли
Поперечные трубы — 100x100x4.0, без поперечных ферм. Комплект для самостоятельной установки.
Металлокаркас
100x100x4.0
Кровля
Без кровли
Без монтажа
Самостоятельная установка
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 3300 мм
- Длина навеса
- 4000 мм
- Высота низких стоек
- 2000 мм
- Кровля
- Без кровли
- Шаг поперечных труб, не более
- 900 мм
- Фактический шаг труб
- 900 мм
- Профиль поперечных труб
- 100x100x4.0
- Расчётная масса
- 701,59 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 3300×4000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 3300 мм и длиной 4000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

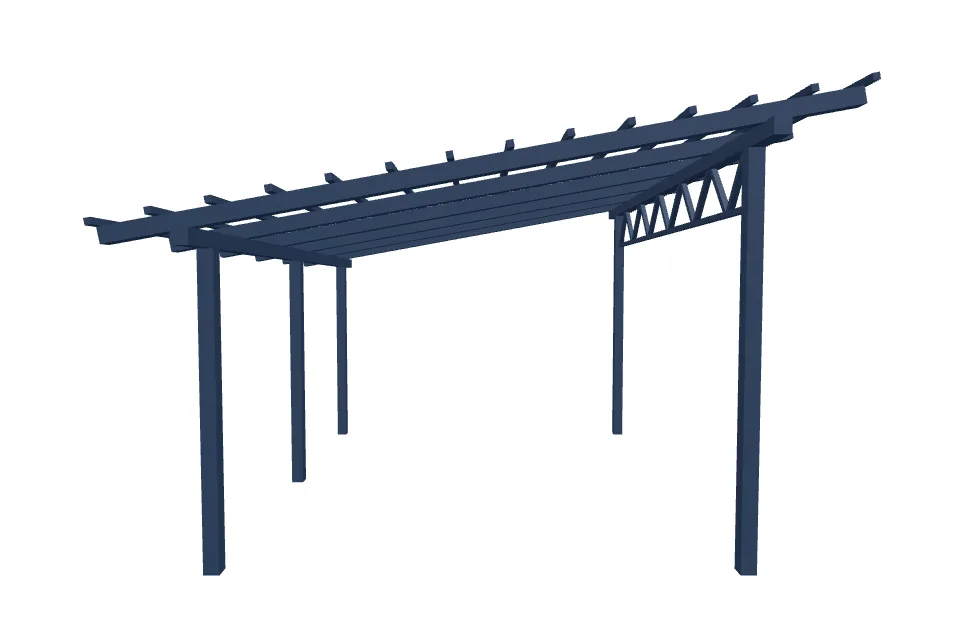

Геометрия: пролёт между опорами — 3300 мм, длина — 4000 мм, высота стоек — 2000 мм. Поперечных ферм — 6, заданный максимальный шаг между ними — 900 мм. Конструктивная высота ферм — 230 мм, подъём или перепад — 600 мм.

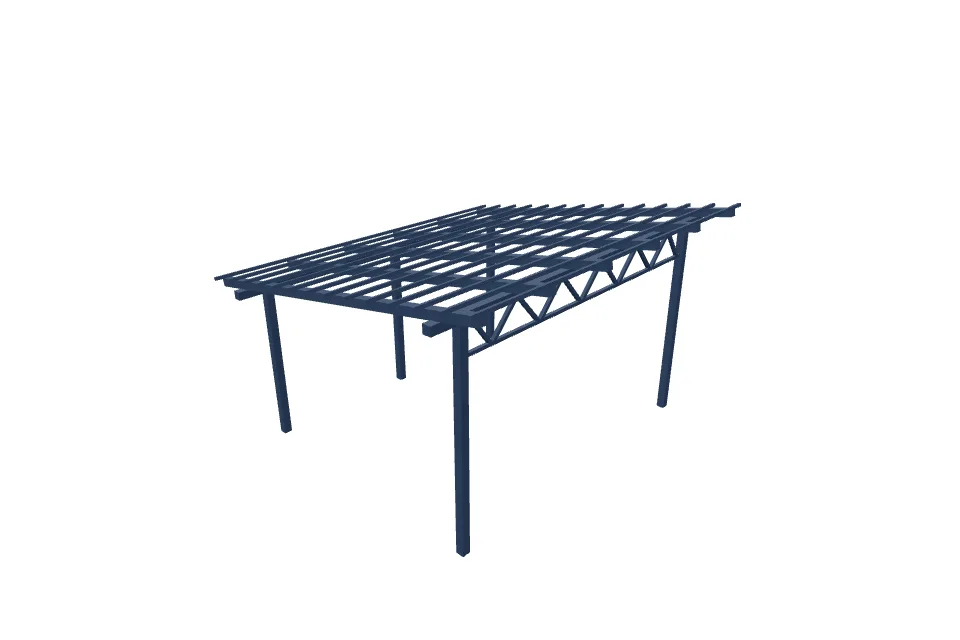

Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x1.5, прогоны — 40x40x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 123,33 м, расчётная масса металлокаркаса — 701,59 кг.
Кровля: покрытие в этот вариант не включено.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 31,02 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж не выбран; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас без кровельного покрытия
- Комплект с изготовлением, без монтажа
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
130 552 ₽
Монтаж
Не включён
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление продольных опорных ферм | 72.586 кг | 5 988,33 ₽ |
| Подготовка столбов, балок и деталей каркаса | 629.008 кг | 33 022,92 ₽ |
| Зачистка, грунтование и окраска металла | 31.018 м² | 23 263,2 ₽ |
| Профиль 100x100x4.0 — обвязка, стойки, поперечные трубы | 48.0 м | 40 497,6 ₽ |
| Профиль 40x40x3.0 — пояса продольных ферм | 6.0 м | 1 454,34 ₽ |
| Профиль 40x40x2.0 — решётка продольных ферм | 6.0 м | 1 090,32 ₽ |
| Профиль 40x40x1.5 — прогоны | 84.0 м | 12 307,68 ₽ |
| Опорные пластины и анкеры столбов | 5 компл. | 7 500 ₽ |
| Грунт-эмаль по металлу | 7.754 кг | 5 428,08 ₽ |
| Итого по разделу «Каркас навеса» | 130 552,47 ₽ | |
| ИТОГО | 130 552,47 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 29.10.2026. Окончательную комплектацию и цену подтвердит менеджер.
Чертёж навеса

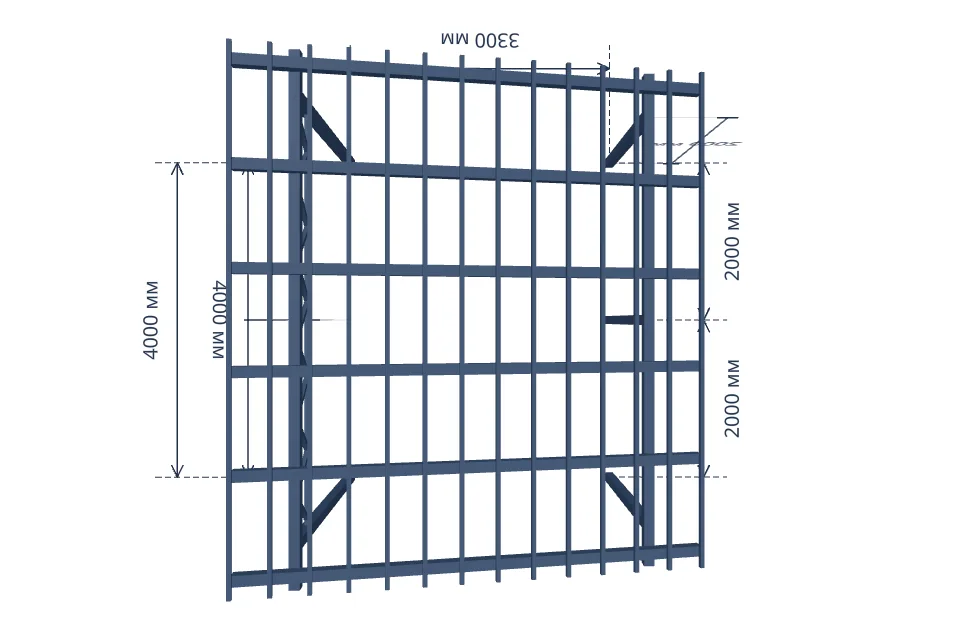

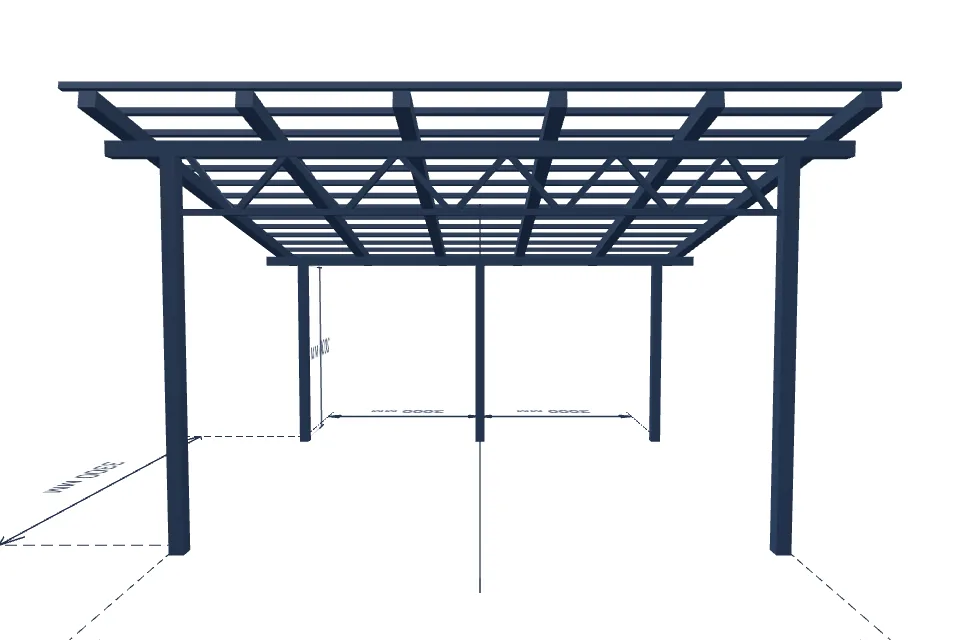

Вид спереди, сбоку и сверху для навеса 3 300 × 4 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Продольная ферма 1 · правая сторона
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж не выбран: комплект предназначен для самостоятельной установки.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Поперечные трубы, прогоны и ригели
В пределах моделиПроверка пройдена
| Элемент | МПа | Прогиб, мм | % L/200 |
|---|---|---|---|
| Ригели и продольные фермы | 96.2 | 3.04 | 15% |
| Прогоны | 41.3 | 0.41 | 9% |
| Поперечные трубы | 97.6 | 10.67 | 65% |
Снег: 210 кг/м². Ориентир прогиба — L/200. Цвет показывает напряжения; серым обозначены элементы вне проверки.
Реакции опор: 83.40 кН.
Проверка элементов при жёстких опорах: поперечные трубы — плоский МКЭ, прогоны и ригели — непрерывные балки. Податливость столбов, пространственная устойчивость, швы и анкеры не проверяются.
Комплект без покрытия проверяется на заданный снег и вес будущей кровли. Покрытие исключено только из состава и стоимости заказа.
Инженерная проверка
Статус: Проходит. Прогиб 10,67 мм, коэффициент запаса 2,46.
Выбранная нагрузка
Снеговая нагрузка — 210 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 210 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. Нагрузка кровли передаётся через непрерывные прогоны на поперечные трубы, затем через ригели на опоры. Комплект без покрытия проверяется на тот же снег.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 49 населённых пунктов со значением Sg ≤ 210 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Нагрузка навеса: фермы, прогоны и ригели
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Считаем напряжения в профилях
МКЭ-расчёт фермы под снеговую нагрузку: цветовая карта напряжений и деформированная схема — как в калькуляторе ферм.
