Навес 3250×6200 мм односкатный, кровля поликарбонат (пояс 40x40x2.0, шаг 1200 мм) в Твери: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 3250 мм
Длина навеса: 6200 мм
Высота стоек: 3000 мм
Кровля: Монолитный поликарбонат
Шаг ферм, не более: 1200 мм
Фактический шаг ферм: 1 033,33 мм
Профиль поясов: 40x40x2.0
Профиль решётки: 40x40x1.5
Расчётная масса: 1 035,12 кг

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

Автомобильный навес 3250×6200 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 3250 мм и длиной 6200 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

Геометрия: пролёт между опорами — 3250 мм, длина — 6200 мм, высота стоек — 3000 мм. Поперечных ферм — 7, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 800 мм, подъём или перепад — 500 мм.

Каркас: пояса ферм — профиль 40x40x2.0, решётка — 40x40x1.5, прогоны — 40x40x2.0, стойки и продольная обвязка — 120x120x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 245,06 м, расчётная масса металлокаркаса — 1 035,12 кг.

Кровля: монолитный поликарбонат, расчётная площадь — 21,01 м².

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 48,94 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Изготовление комплекта и монтаж — отдельными строками
Проверка снеговой нагрузки и чертёж
Доставка, основание и дополнительные работы — отдельно

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

203 375 ₽

Монтаж

78 009 ₽

Доставка

Не включена

Детальная смета

Позиция	Количество	Стоимость
Пояса, профиль 40x40x2.0	61.6 м	11 353 ₽
Решётка, профиль 40x40x1.5	67.2 м	9 852 ₽
Нижние пояса продольных ферм, профиль 40x40x3.0	8.0 м	1 946 ₽
Заполнение продольных ферм, профиль 40x40x1.5	9.6 м	1 406 ₽
Прогоны, профиль 40x40x2.0	68.2 м	12 571 ₽
Стойки и обвязка, профиль 120x120x4.0	30.4 м	30 974 ₽
Кровельное покрытие	21.0 м²	29 410 ₽
Подготовка и окраска профильных труб со всех сторон	48.9 м²	17 128 ₽
Изготовление комплекта	комплект	88 735 ₽
Монтаж на участке	комплекс	78 009 ₽
ИТОГО		281 384 ₽

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 20.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

Чертёж навеса

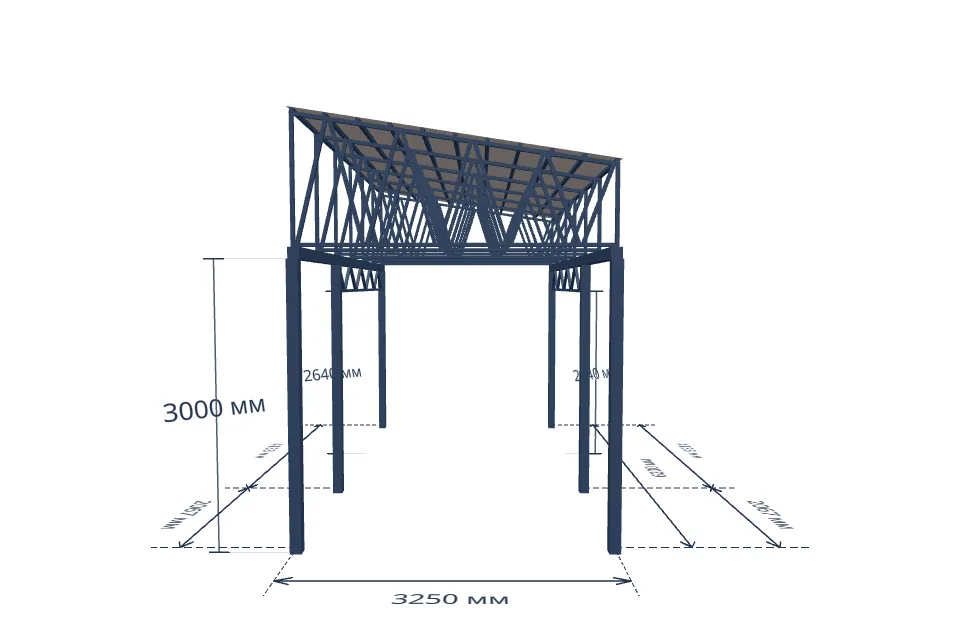

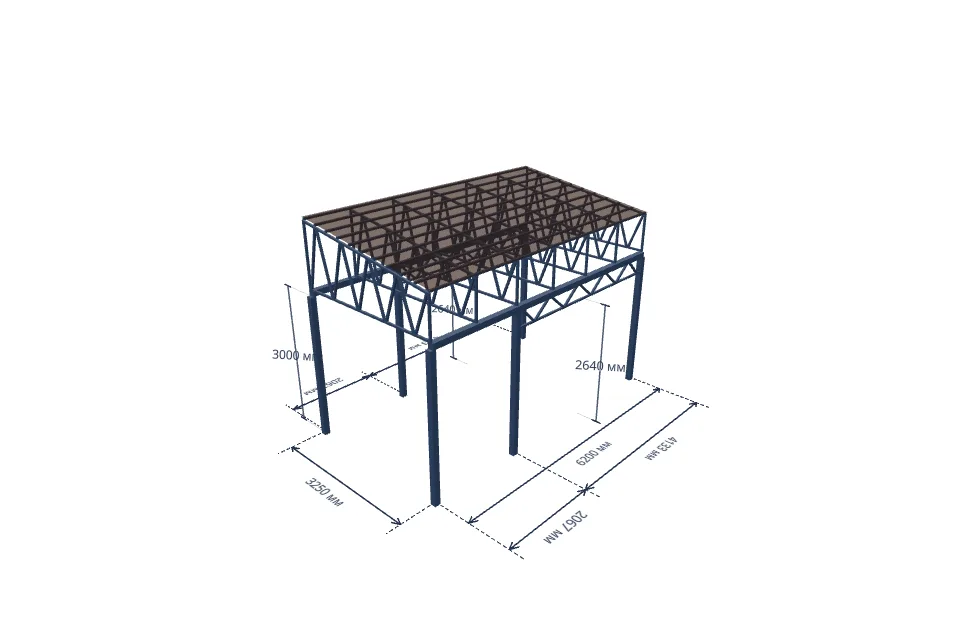

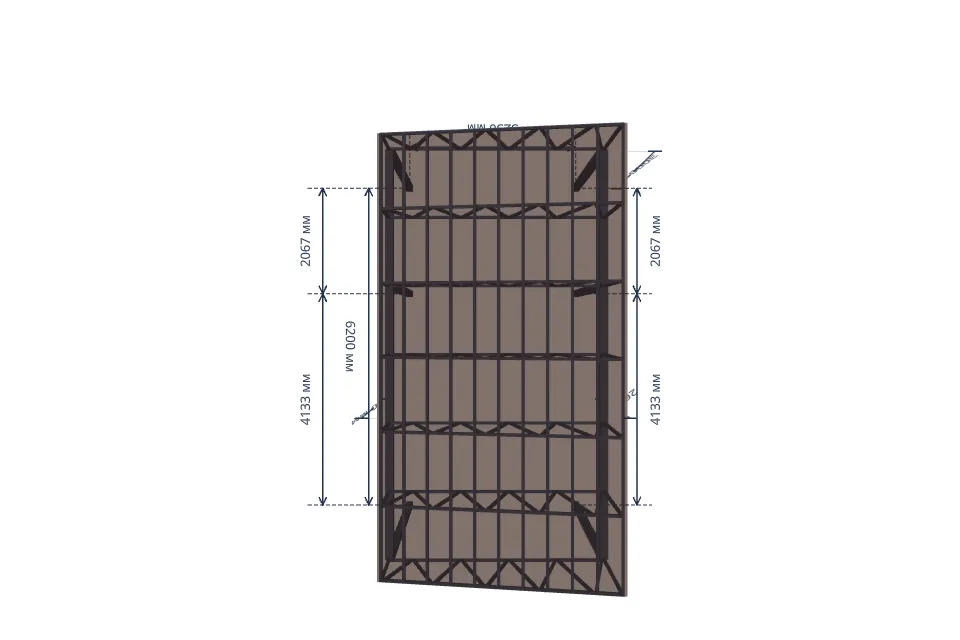

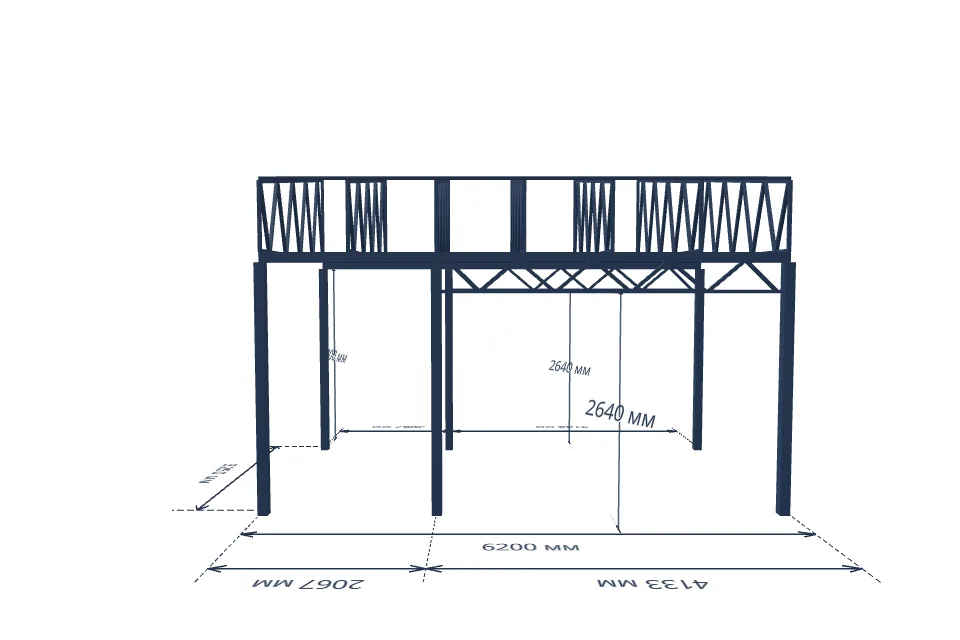

Вид спереди, сбоку и сверху для навеса 3 250 × 6 200 мм. Векторный чертёж для просмотра и печати.

Готовим SVG-чертёж…

Продольная ферма 1 · левая сторона

Продольная ферма 2 · правая сторона

Чертёж фермы

Чертёж поперечной фермы навеса 3 250 × 6 200 мм — размеры, узлы и снеговая нагрузка.

Готовим SVG-чертёж…

Доставка

Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.

Рассчитать доставку

Монтаж и подготовка площадки

Монтаж на участке выбран и включён в смету отдельной строкой.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.

Фермы, прогоны и ригели

В пределах моделиПроверка пройдена

Напряжения и прогиб элементов навеса
Элемент	МПа	Прогиб, мм	% L/200
Ригели и продольные фермы	63.3	2.25	11%
Прогоны	40.0	0.56	11%
Поперечные фермы	69.4	0.81	5%

Снег: 350 кг/м². Ориентир прогиба — L/200. Цвет показывает напряжения; серым обозначены элементы вне проверки.

Реакции опор: 77.81 кН.

Проверка элементов при жёстких опорах: поперечные фермы — плоский МКЭ, прогоны и ригели — непрерывные балки. Податливость столбов, пространственная устойчивость, швы и анкеры не проверяются.

Вес кровельного покрытия задан равным нулю. Вес труб учитывается автоматически.

Инженерная проверка

Статус: Проходит. Прогиб 2,25 мм, коэффициент запаса 3,46.

Выбранная нагрузка

Снеговая нагрузка — 350 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 350 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. Нагрузка кровли передаётся через непрерывные прогоны на каждую ферму, затем через ригели на опоры. Комплект без покрытия проверяется на тот же снег.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

При неизменных параметрах расчёт по снеговой нагрузке охватывает 60 населённых пунктов со значением Sg ≤ 350 кг/м²:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м², Томск — 215 кг/м², Барнаул — 215 кг/м², Архангельск — 225 кг/м², Ижевск — 235 кг/м², Красноярск — 240 кг/м², Уфа — 245 кг/м², Сыктывкар — 245 кг/м², Казань — 255 кг/м², Пермь — 260 кг/м², Мурманск — 320 кг/м², Кемерово — 350 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

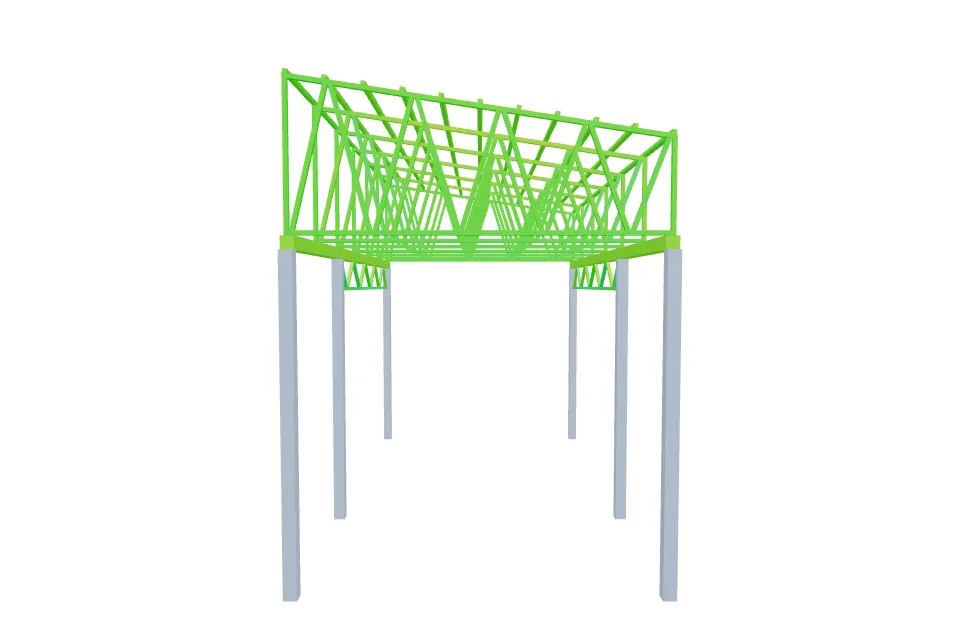

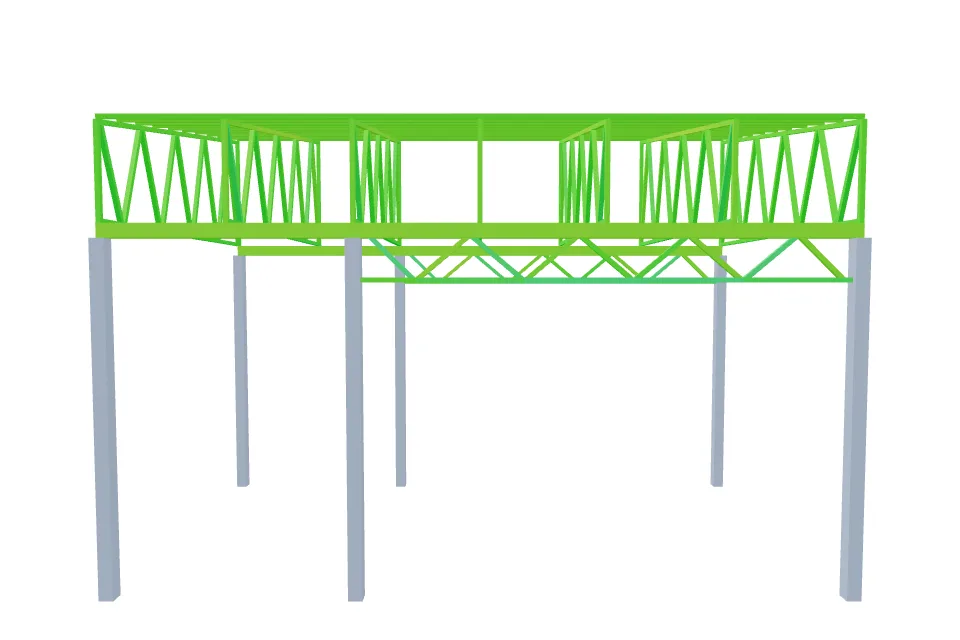

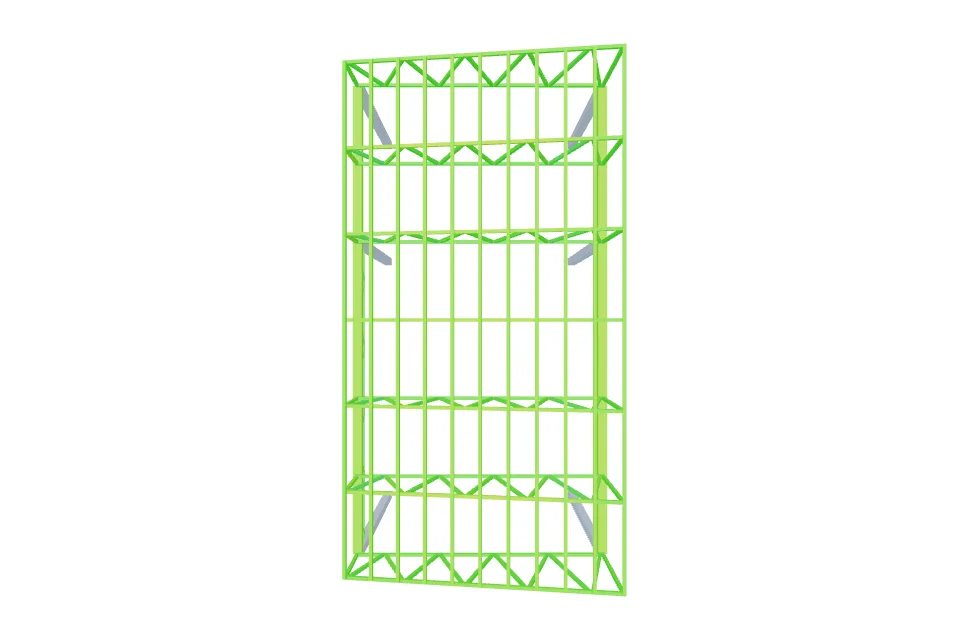

Нагрузка навеса: фермы, прогоны и ригели

Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.

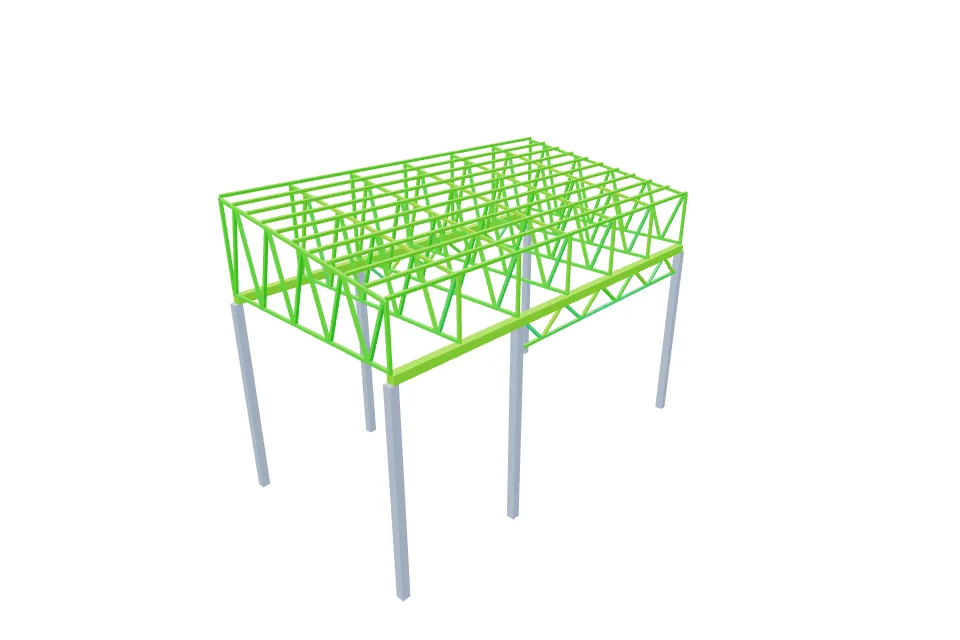

Ферма навеса 3250×6200 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)

Вопросы по этому расчёту

Можно ли изменить размеры навеса?

Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.

Что входит в чертёж навеса?

Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.

Учтена ли снеговая нагрузка?

На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.

Цена окончательная?

Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
