Индивидуальный расчёт · № 2128
Навес для автомобиля 3000×8000 мм
Двускатная схема · профнастил
Пояса ферм — 60x40x3.0, решётка — 40x20x2.0. Комплект с монтажом на участке.
Металлокаркас
60x40x3.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 3000 мм
- Длина навеса
- 8000 мм
- Высота стоек
- 2800 мм
- Кровля
- Профнастил
- Шаг ферм, не более
- 1000 мм
- Фактический шаг ферм
- 1 075 мм
- Профиль поясов
- 60x40x3.0
- Профиль решётки
- 40x20x2.0
- Расчётная масса
- 917,15 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.

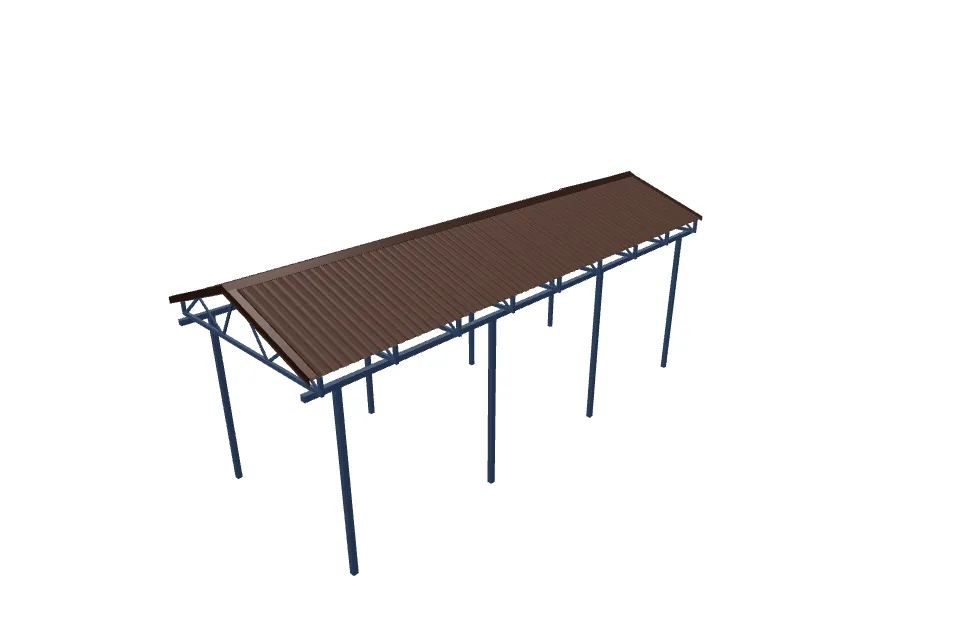

Перейти к калькуляторуАвтомобильный навес 3000×8000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 3000 мм и длиной 8000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 3000 мм, длина — 8000 мм, высота стоек — 2800 мм. Поперечных ферм — 9, заданный максимальный шаг между ними — 1000 мм. Высота ферм в коньке — 600 мм.
Каркас: пояса ферм — профиль 60x40x3.0, решётка — 40x20x2.0, прогоны — 40x20x1.5, стойки и продольная обвязка — 80x80x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 244,15 м, расчётная масса металлокаркаса — 917,15 кг.
Кровля: профнастил, расчётная площадь — 32,14 м². Коньковая планка — 8,9 м. Ветровые планки по двум торцам — 7.0 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 42,69 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
182 045 ₽
Монтаж
78 606 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 333.396 кг | 28 338,7 ₽ |
| Подготовка столбов, балок и деталей каркаса | 483.323 кг | 16 916,31 ₽ |
| Разметка мест установки опор | 1 компл. | 2 000 ₽ |
| Монтаж столба с бетонированием, до 3 м | 8 шт. | 9 600 ₽ |
| Монтаж продольных балок | 17.8 м | 6 230 ₽ |
| Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг | 9 шт. | 16 200 ₽ |
| Монтаж прогонов | 97.9 м | 17 622 ₽ |
| Зачистка, грунтование и окраска металла | 44.453 м² | 22 226,39 ₽ |
| Профиль 80x80x3.0 — обвязка, стойки | 60.0 м | 31 189,19 ₽ |
| Профиль 60x40x3.0 — пояса | 72.0 м | 22 633,92 ₽ |
| Профиль 40x20x2.0 — решётка | 36.0 м | 4 892,04 ₽ |
| Профиль 40x20x1.5 — прогоны | 132.0 м | 14 398,56 ₽ |
| Грунт-эмаль по металлу | 11.113 кг | 7 779,23 ₽ |
| Итого по разделу «Каркас навеса» | 200 026,34 ₽ | |
| Основания столбов | ||
| Бурение Ø300 мм: 9.60 м × 1 (ставка Ø300 мм) | 9.6 прив. м | 6 720 ₽ |
| Бетонирование оснований опор | 0.617 м³ | 1 542,86 ₽ |
| Бетон оснований столбов, запас 5% | 0.648 м³ | 4 860,01 ₽ |
| Итого по разделу «Основания столбов» | 13 122,87 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 30.964 м² | 13 933,74 ₽ |
| Монтаж конька | 8.9 м | 2 670 ₽ |
| Монтаж торцевых планок | 6.958 м | 2 087,45 ₽ |
| Кровельное покрытие | 31.0 м² | 21 674,7 ₽ |
| Коньковая планка | 8.9 м | 4 005 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 7.0 м | 3 131,18 ₽ |
| Итого по разделу «Кровля» | 47 502,07 ₽ | |
| ИТОГО | 260 651,28 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 25.09.2026. Окончательную комплектацию и цену подтвердит менеджер.
Чертёж навеса

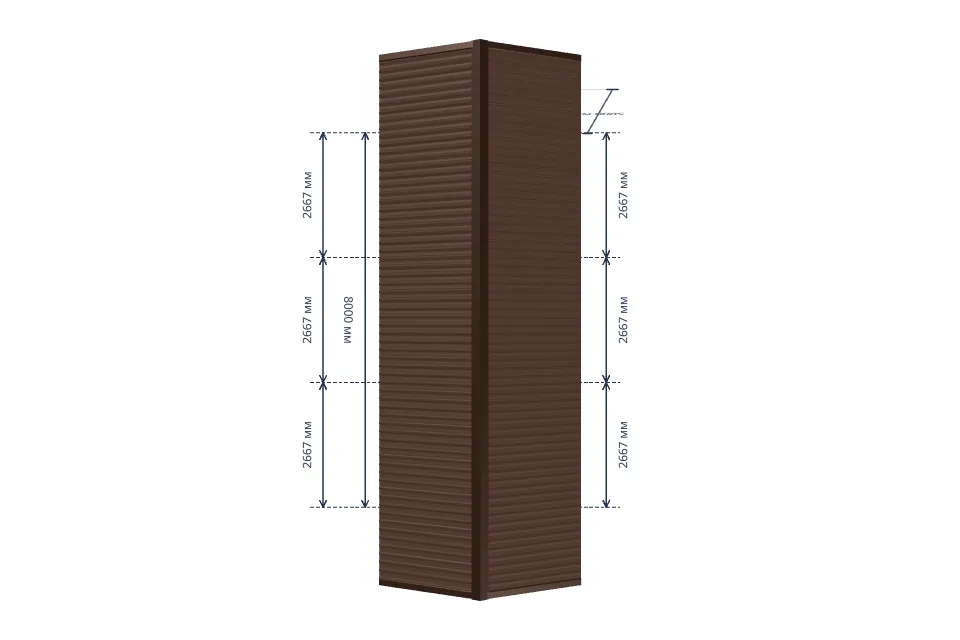

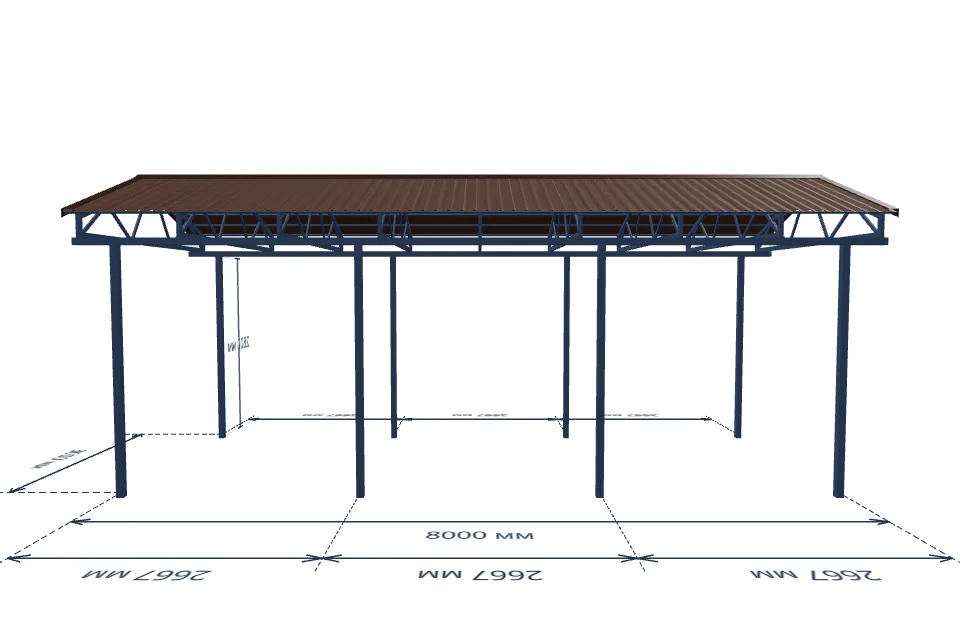

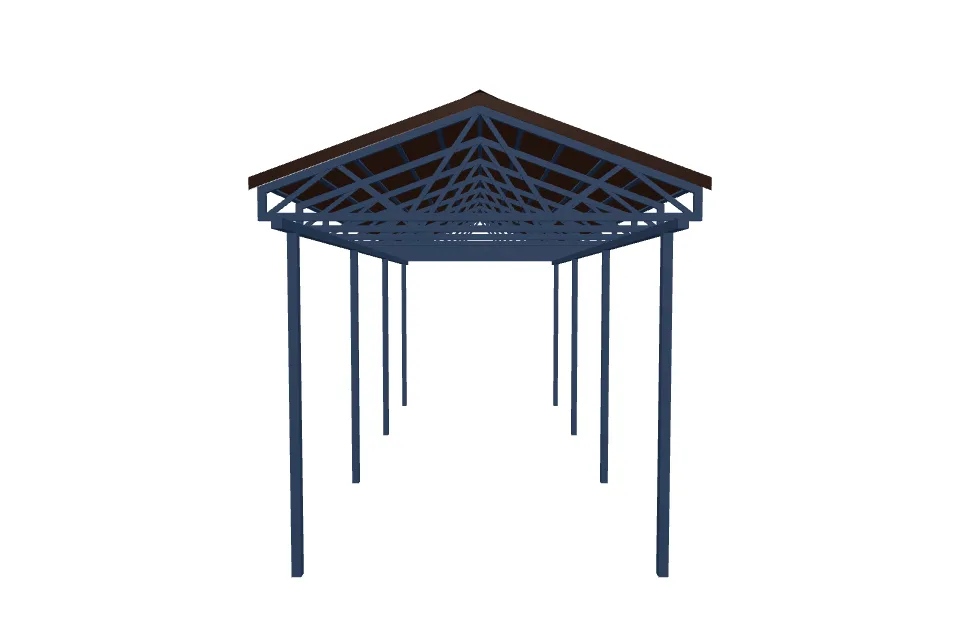

Вид спереди, сбоку и сверху для навеса 3 000 × 8 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы

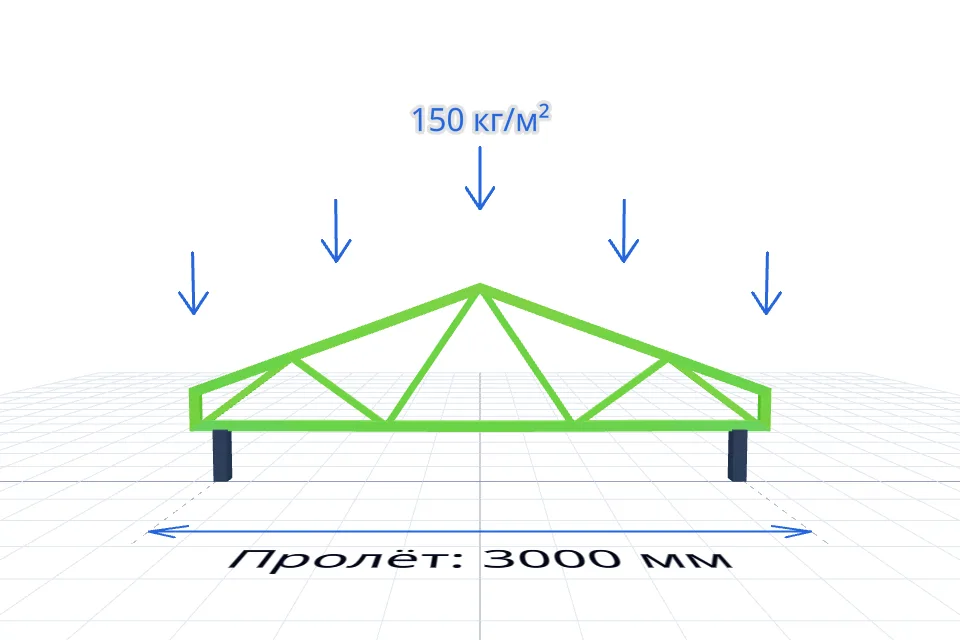

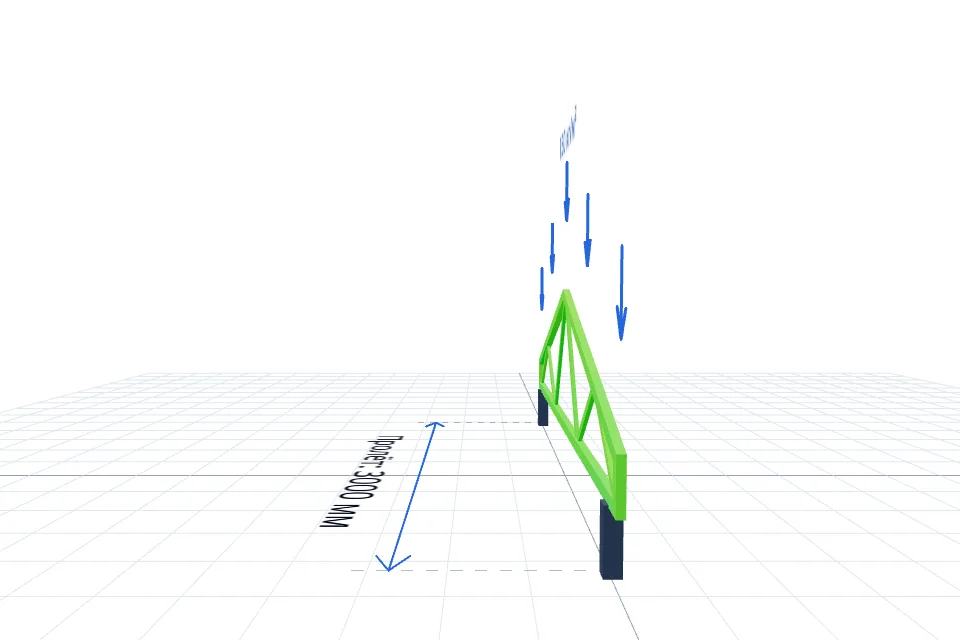

Чертёж поперечной фермы навеса 3 000 × 8 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Инженерная проверка
Статус: Проходит. Прогиб 0,43 мм, коэффициент запаса 8,36.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

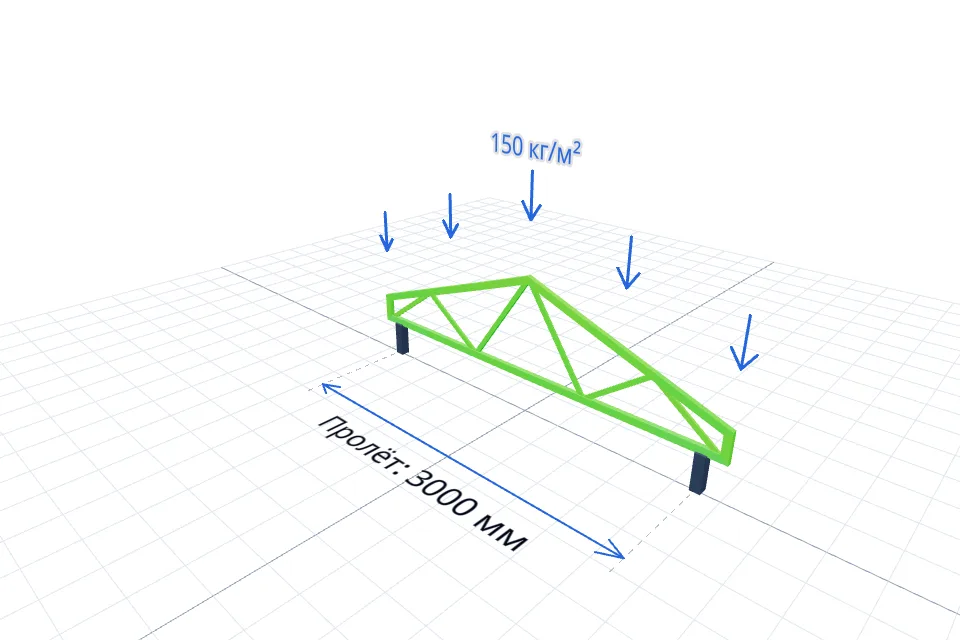

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
