Навес на профильных трубах 2800×8500 мм
Односкатная схема · профнастил
Поперечные трубы — 60x30x2.0, без поперечных ферм. Комплект с монтажом на участке.
Металлокаркас
60x30x2.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 2800 мм
- Длина навеса
- 8500 мм
- Высота низких стоек
- 2200 мм
- Кровля
- Профнастил
- Шаг поперечных труб, не более
- 1200 мм
- Фактический шаг труб
- 1 137,5 мм
- Профиль поперечных труб
- 60x30x2.0
- Расчётная масса
- 796,05 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 2800×8500 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 2800 мм и длиной 8500 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 2800 мм, длина — 8500 мм, высота стоек — 2200 мм. Поперечных ферм — 9, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 230 мм, подъём или перепад — 500 мм.
Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x1.5, прогоны — 40x40x2.0, стойки и продольная обвязка — 80x80x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 201,85 м, расчётная масса металлокаркаса — 796,05 кг.
Кровля: профнастил, расчётная площадь — 49,28 м². Ветровые планки по двум торцам — 10.0 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 40,91 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
201 803 ₽
Монтаж
80 989 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление продольных опорных ферм | 80.895 кг | 6 673,88 ₽ |
| Подготовка столбов, балок и деталей каркаса | 715.157 кг | 37 545,75 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Монтаж столба с бетонированием, до 3 м | 7 шт. | 12 600 ₽ |
| Монтаж продольных балок | 13.133 м | 6 895 ₽ |
| Монтаж продольной фермы: до 6 м и 100 кг | 1 шт. | 1 350 ₽ |
| Монтаж поперечных труб | 43.883 м | 9 873,76 ₽ |
| Монтаж прогонов | 108.9 м | 8 167,5 ₽ |
| Зачистка, грунтование и окраска металла | 40.912 м² | 30 684,3 ₽ |
| Профиль 80x80x4.0 — обвязка, стойки | 54.0 м | 36 061,74 ₽ |
| Профиль 60x30x2.0 — пояса продольных ферм, поперечные трубы | 54.0 м | 11 101,86 ₽ |
| Профиль 40x20x2.0 — решётка продольных ферм | 12.0 м | 1 607,76 ₽ |
| Профиль 40x40x2.0 — прогоны | 132.0 м | 23 987,04 ₽ |
| Грунт-эмаль по металлу | 10.228 кг | 7 159,67 ₽ |
| Итого по разделу «Каркас навеса» | 196 708,26 ₽ | |
| Основания столбов | ||
| Бурение Ø300 мм: 6.96 м × 1 (ставка Ø300 мм) | 6.958 прив. м | 3 131,1 ₽ |
| Бетонирование оснований опор | 0.447 м³ | 469,67 ₽ |
| Бетон оснований столбов, запас 5% | 0.47 м³ | 3 522,49 ₽ |
| Итого по разделу «Основания столбов» | 7 123,26 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 49.277 м² | 33 262,22 ₽ |
| Монтаж торцевых планок | 9.955 м | 2 239,88 ₽ |
| Кровельное покрытие | 49.3 м² | 38 978,4 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 10.0 м | 4 479,76 ₽ |
| Итого по разделу «Кровля» | 78 960,26 ₽ | |
| ИТОГО | 282 791,78 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 29.10.2026. Окончательную комплектацию и цену подтвердит менеджер.
Чертёж навеса

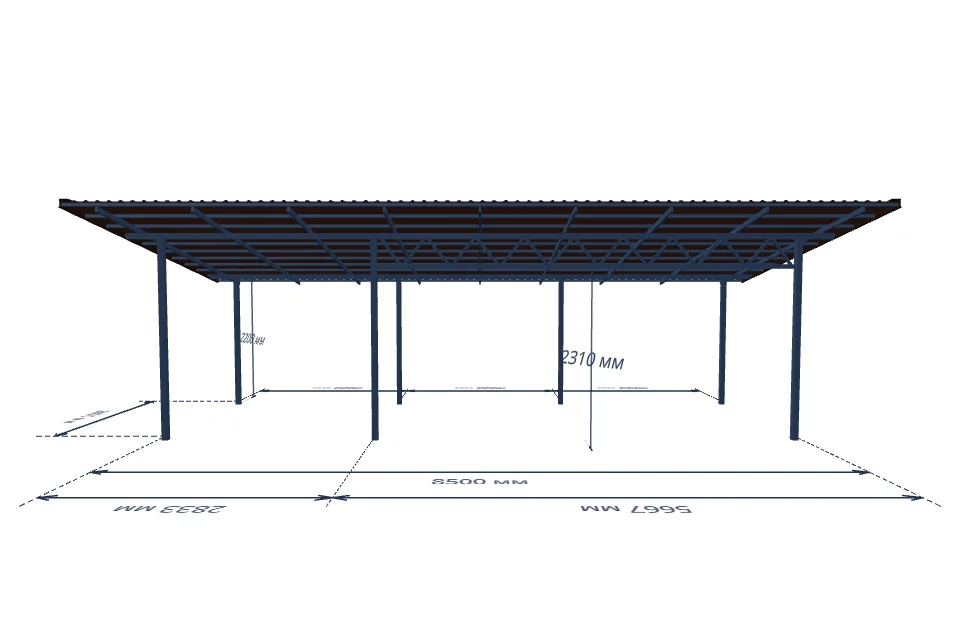

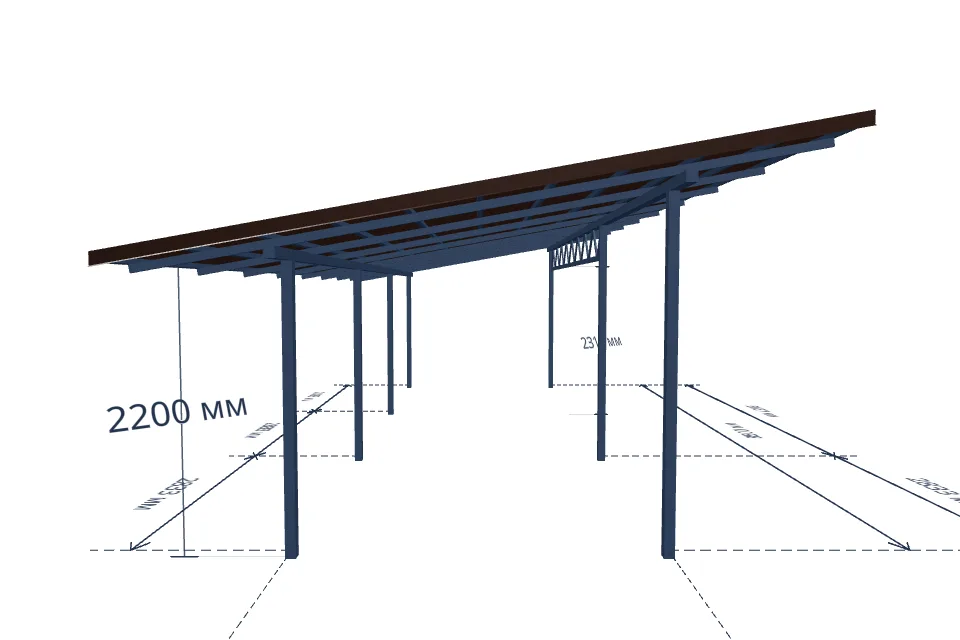

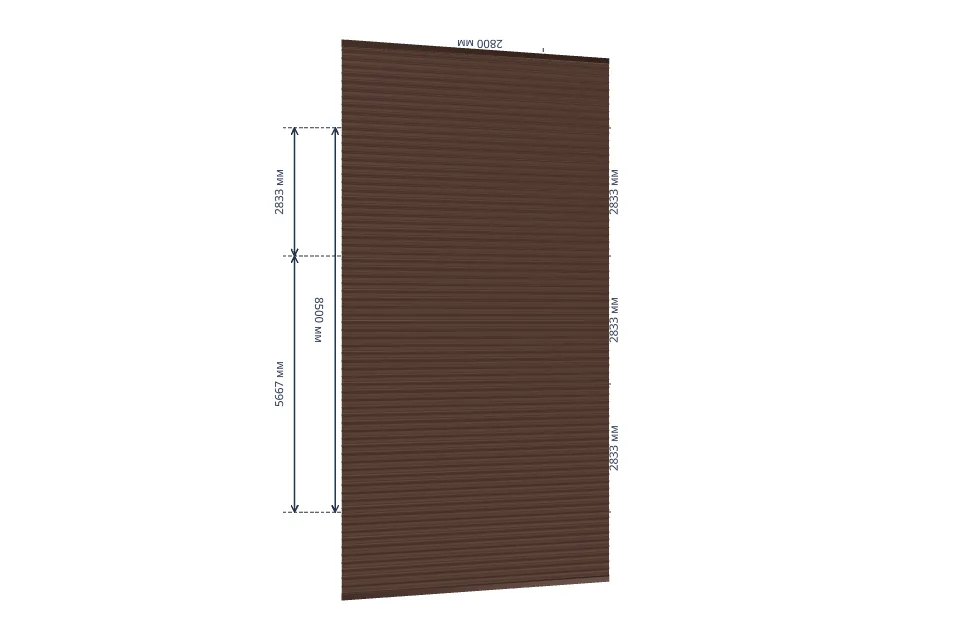

Вид спереди, сбоку и сверху для навеса 2 800 × 8 500 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Продольная ферма 1 · правая сторона
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Поперечные трубы, прогоны и ригели
В пределах моделиПроверка пройдена
| Элемент | МПа | Прогиб, мм | % L/200 |
|---|---|---|---|
| Ригели и продольные фермы | 89.9 | 3.89 | 27% |
| Прогоны | 18.0 | 0.20 | 3% |
| Поперечные трубы | 132.7 | 9.02 | 64% |
Снег: 100 кг/м². Ориентир прогиба — L/200. Цвет показывает напряжения; серым обозначены элементы вне проверки.
Реакции опор: 53.36 кН.
Проверка элементов при жёстких опорах: поперечные трубы — плоский МКЭ, прогоны и ригели — непрерывные балки. Податливость столбов, пространственная устойчивость, швы и анкеры не проверяются.
Вес кровельного покрытия задан равным нулю. Вес труб учитывается автоматически.
Инженерная проверка
Статус: Проходит. Прогиб 9,02 мм, коэффициент запаса 1,81.
Выбранная нагрузка
Снеговая нагрузка — 100 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 100 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. Нагрузка кровли передаётся через непрерывные прогоны на поперечные трубы, затем через ригели на опоры. Комплект без покрытия проверяется на тот же снег.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 11 населённых пунктов со значением Sg ≤ 100 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Нагрузка навеса: фермы, прогоны и ригели
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Считаем напряжения в профилях
МКЭ-расчёт фермы под снеговую нагрузку: цветовая карта напряжений и деформированная схема — как в калькуляторе ферм.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
Проверить расчёт перед изготовлением
Уточним комплектацию, площадку и условия получения.
