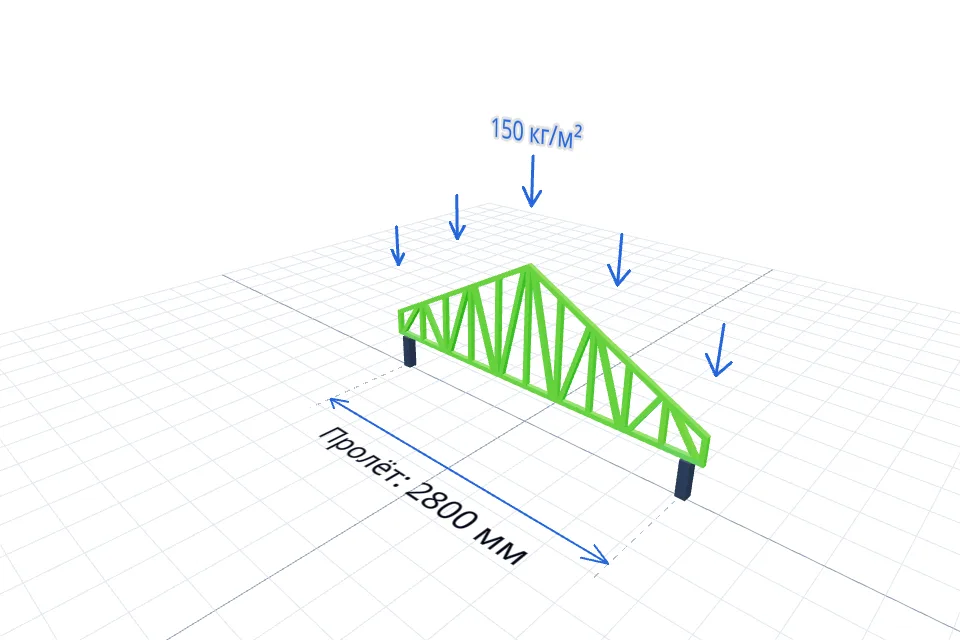

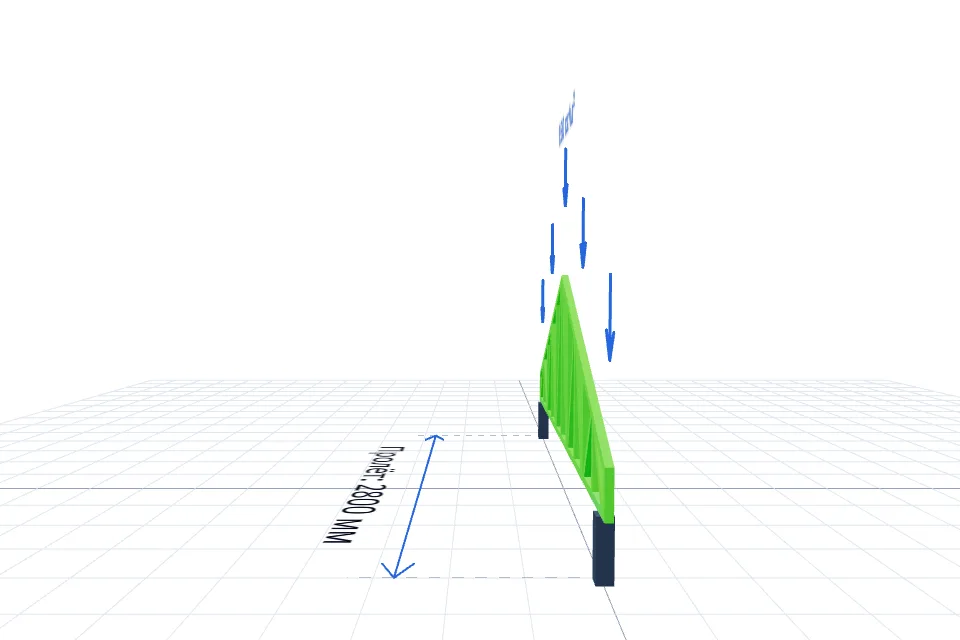

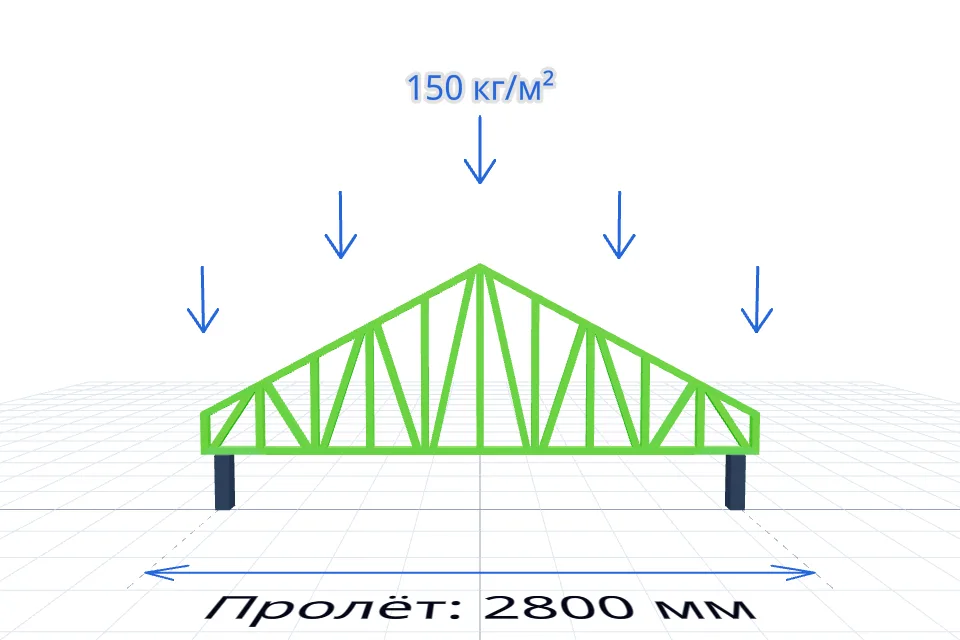

Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости
Чертёж навеса
Подготовка чертежа
Чертёж фермы
Чертёж фермы для навеса 2800×2300 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы

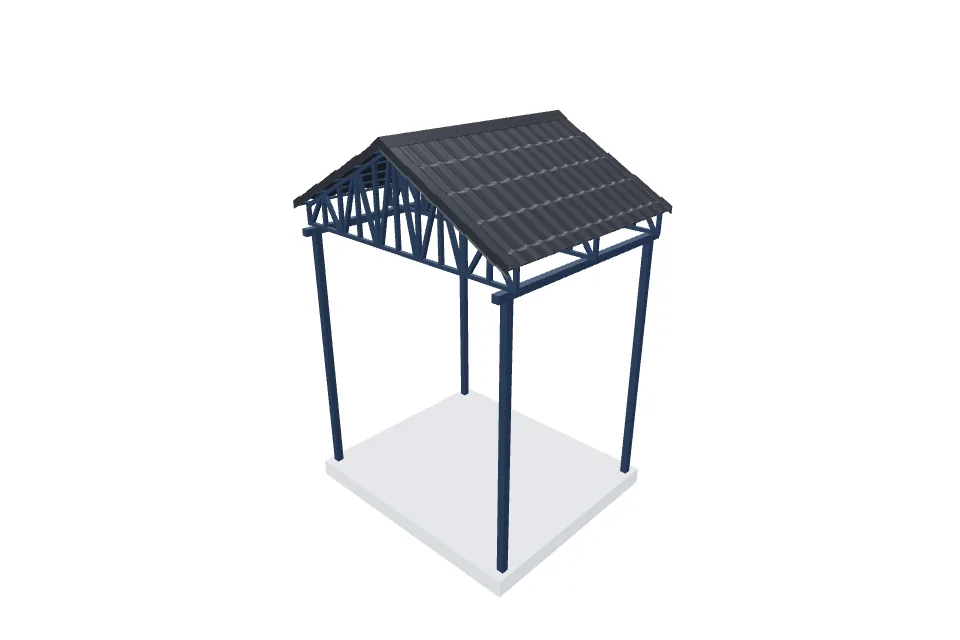

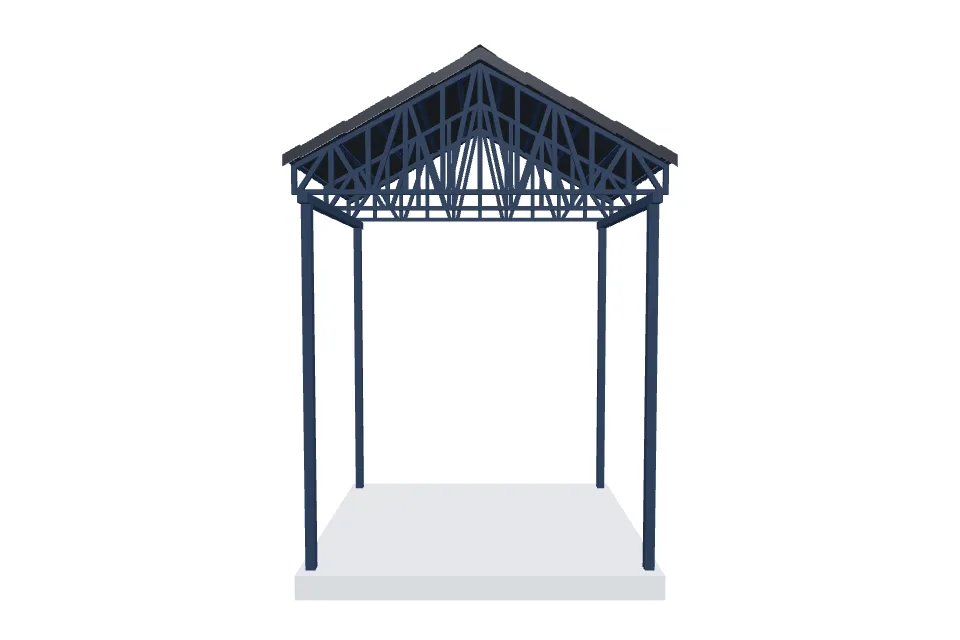

Автомобильный навес 2800×2300 мм
Автомобильный навес 2800×2300 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 2800 мм и длиной 2300 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 2800 мм, длина — 2300 мм, высота стоек — 3000 мм. Поперечных ферм — 3, заданный максимальный шаг между ними — 1200 мм. Высота ферм в коньке — 800 мм.
Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 80x80x3.0. Заполнение ферм усиленное, с раскосами и вертикальными стойками. Общая длина профильных труб — 99,49 м, расчётная масса металлокаркаса — 340,07 кг.
Кровля: металлочерепица, расчётная площадь — 9,1 м². Коньковая планка — 2,6 м. Ветровые планки по двум торцам — 7.0 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 17,63 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены в детальной смете ниже.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
2800×2300 мм
Тип
Двускатная
Профили
40x40x3.0 / 40x40x1.5
Проверка нагрузки
Проходит
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 40x40x3.0 | 20.8 м | 5 286 ₽ |
| Решётка, профиль 40x40x1.5 | 35.4 м | 5 333 ₽ |
| Прогоны, профиль 40x20x1.5 | 26.0 м | 2 913 ₽ |
| Стойки и обвязка, профиль 80x80x3.0 | 17.2 м | 9 212 ₽ |
| Кровельное покрытие | 9.1 м² | 8 190 ₽ |
| Коньковая планка | 2.6 м | 1 170 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 7.0 м | 2 450 ₽ |
| Подготовка и окраска профильных труб со всех сторон | 17.6 м² | 6 170 ₽ |
| Изготовление комплекта | комплект | 31 098 ₽ |
| Монтаж на участке | комплекс | 41 464 ₽ |
| ИТОГО | 113 286 ₽ | |
Геометрия
Шаг ферм 1200 мм, опоры 80x80x3.0, кровля: Металлочерепица.
Материалы
Металла 99.5 м, масса 340.1 кг, кровля 9.1 м².
Инженерная проверка
Статус: Проходит. Прогиб 0.1 мм, коэффициент запаса 9.13.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
