Навес 2700×6200 мм плоский, кровля профнастил (пояс 40x40x2.0, шаг 1040 мм) в Твери: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 2700 мм
Длина навеса: 6200 мм
Высота стоек: 3100 мм
Кровля: Профнастил
Шаг ферм, не более: 1040 мм
Фактический шаг ферм: 1 033,33 мм
Профиль поясов: 40x40x2.0
Профиль решётки: 40x20x2.0
Расчётная масса: 479,79 кг

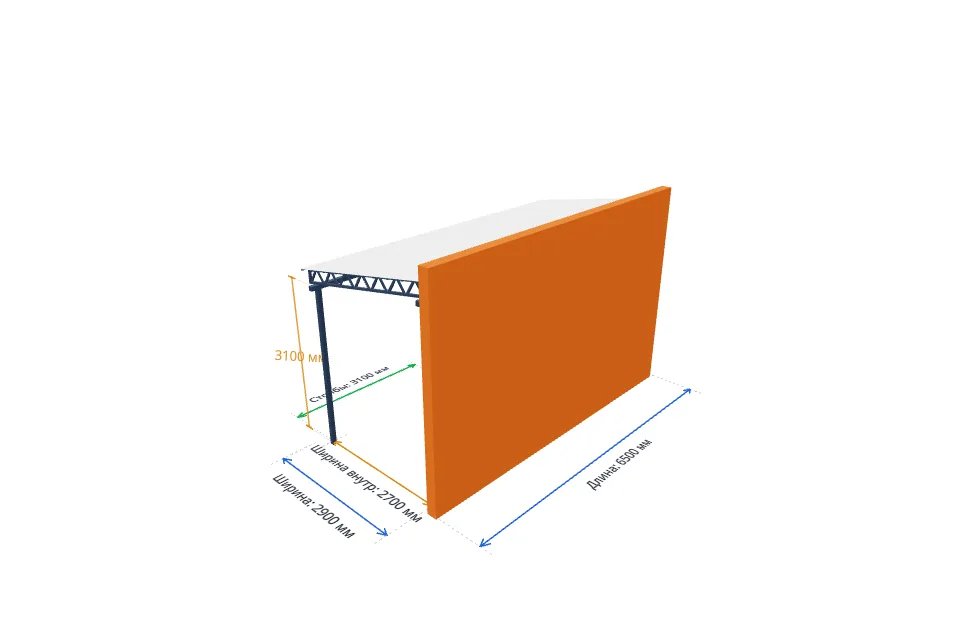

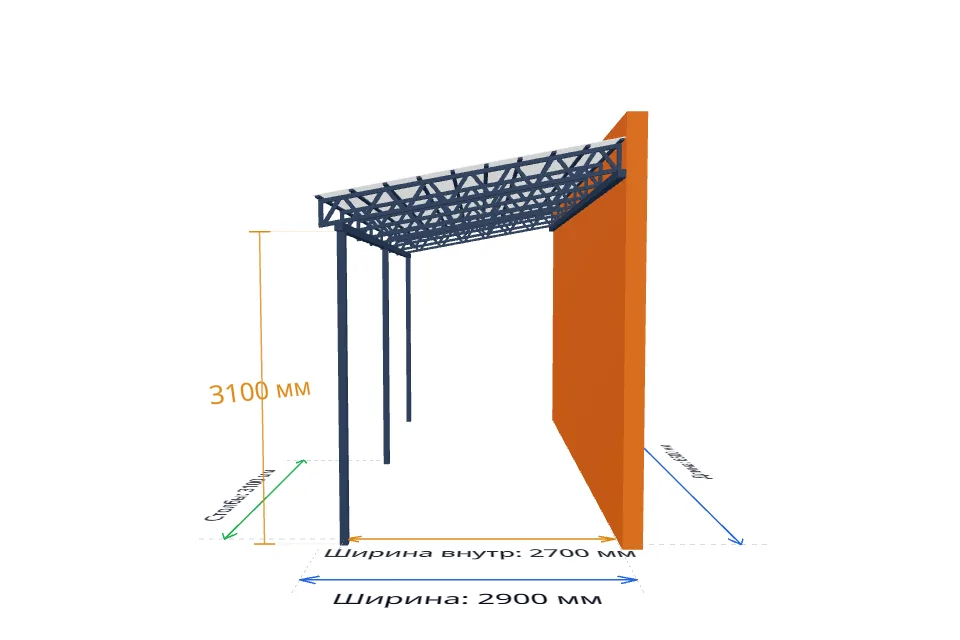

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

Автомобильный навес 2700×6200 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 2700 мм и длиной 6200 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

Геометрия: пролёт между опорами — 2700 мм, длина — 6200 мм, высота стоек — 3100 мм. Поперечных ферм — 7, заданный максимальный шаг между ними — 1040 мм. Конструктивная высота ферм — 230 мм, подъём или перепад — 500 мм.

Каркас: пояса ферм — профиль 40x40x2.0, решётка — 40x20x2.0, прогоны — 40x20x1.5, стойки и продольная обвязка — 80x80x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 160,19 м, расчётная масса металлокаркаса — 479,79 кг.

Кровля: профнастил, расчётная площадь — 19,82 м². Ветровые планки по двум торцам — 6.1 м.

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 25,49 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Изготовление комплекта и монтаж — отдельными строками
Проверка снеговой нагрузки и чертёж
Доставка, основание и дополнительные работы — отдельно

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

107 572 ₽

Монтаж

73 475 ₽

Доставка

Не включена

Детальная смета

Позиция	Количество	Стоимость
Пояса, профиль 40x40x2.0	45.7 м	8 424 ₽
Решётка, профиль 40x20x2.0	21.4 м	2 909 ₽
Прогоны, профиль 40x20x1.5	65.0 м	7 090 ₽
Стойки и обвязка, профиль 80x80x3.0	22.3 м	11 416 ₽
Кровельное покрытие	19.8 м²	15 678 ₽
Ветровая (торцевая) планка — два торца кровли	6.1 м	2 744 ₽
Заглублённые части столбов, профиль 80x80x3.0	3.6 м	1 843 ₽
Бетон оснований столбов, запас 5%	0.243 м³	1 823 ₽
Пристенная планка кровли	6.5 м	2 275 ₽
Крепёж стеновых узлов	7 компл.	5 600 ₽
Изготовление поперечных ферм	142.884 кг	16 074 ₽
Подготовка столбов, балок и деталей каркаса	269.817 кг	14 165 ₽
Разметка мест установки опор	1 компл.	3 000 ₽
Бурение Ø300 мм: 3.60 м × 1 (ставка Ø300 мм)	3.6 прив. м	1 620 ₽
Бетонирование оснований опор	0.231 м³	382 ₽
Монтаж столба с бетонированием, до 3 м	3 шт.	5 400 ₽
Доплата за каждый метр высоты столба свыше 3 м	0.3 м	225 ₽
Монтаж продольных балок	13 м	6 825 ₽
Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг	7 шт.	18 900 ₽
Монтаж прогонов	65 м	10 725 ₽
Крепление к стене: узел опирания поперечной конструкции	7 узел	7 350 ₽
Монтаж кровли из профнастила	19.82 м²	13 379 ₽
Монтаж торцевых планок	6.099 м	2 744 ₽
Монтаж пристенной планки	6.5 м	2 925 ₽
Зачистка металла	25.97 м²	3 895 ₽
Грунт-эмаль по металлу	6.492 кг	4 545 ₽
Грунтование и окраска металла	25.97 м²	9 089 ₽
ИТОГО		181 047 ₽

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 22.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

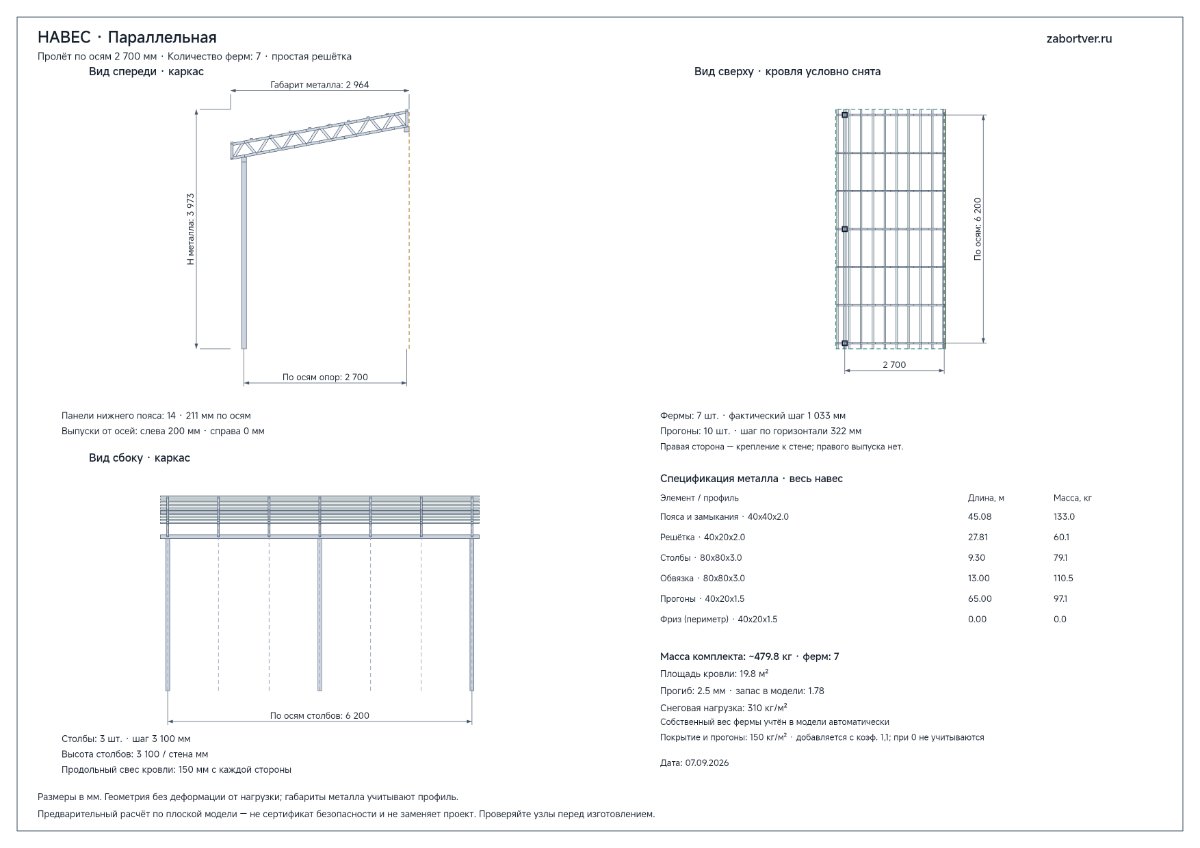

Чертёж навеса

Вид спереди, сбоку и сверху для навеса 2 700 × 6 200 мм. Векторный чертёж для просмотра и печати.

Готовим SVG-чертёж…

Чертёж фермы

Чертёж поперечной фермы навеса 2 700 × 6 200 мм — размеры, узлы и снеговая нагрузка.

Готовим SVG-чертёж…

Доставка

Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.

Рассчитать доставку

Монтаж и подготовка площадки

Монтаж на участке выбран и включён в смету отдельной строкой.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.

Инженерная проверка

Статус: Проходит. Прогиб 2,49 мм, коэффициент запаса 1,78.

Выбранная нагрузка

Снеговая нагрузка — 310 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 310 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

При неизменных параметрах расчёт по снеговой нагрузке охватывает 58 населённых пунктов со значением Sg ≤ 310 кг/м²:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м², Томск — 215 кг/м², Барнаул — 215 кг/м², Архангельск — 225 кг/м², Ижевск — 235 кг/м², Красноярск — 240 кг/м², Уфа — 245 кг/м², Сыктывкар — 245 кг/м², Казань — 255 кг/м², Пермь — 260 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

Испытание фермы нагрузкой (МКЭ)

Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.

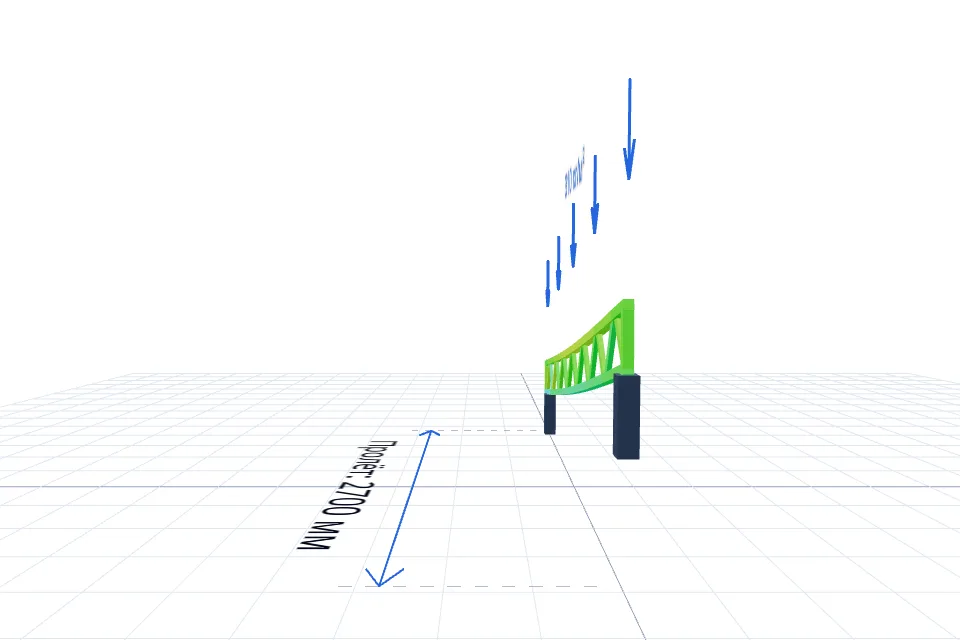

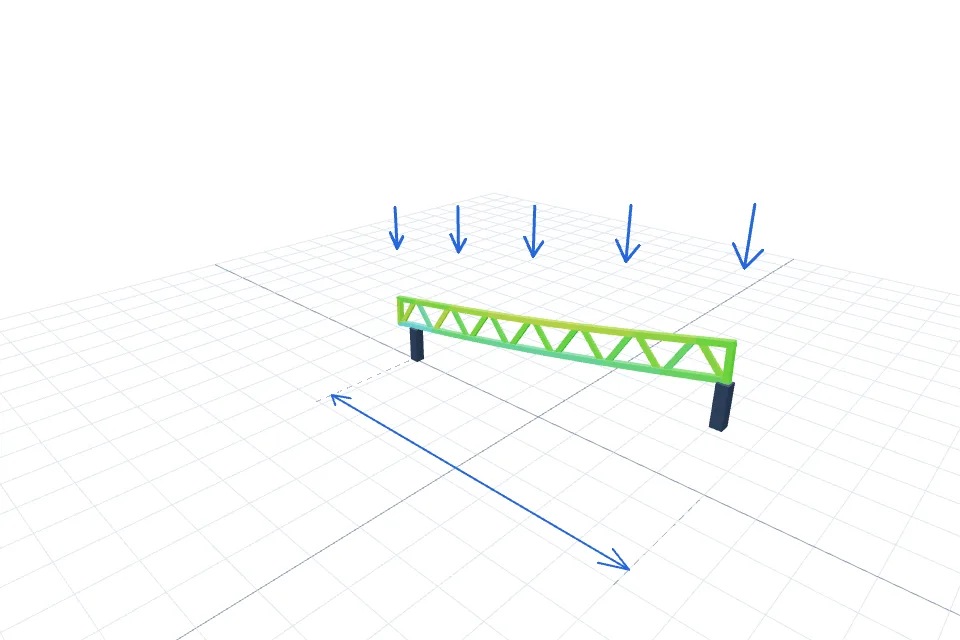

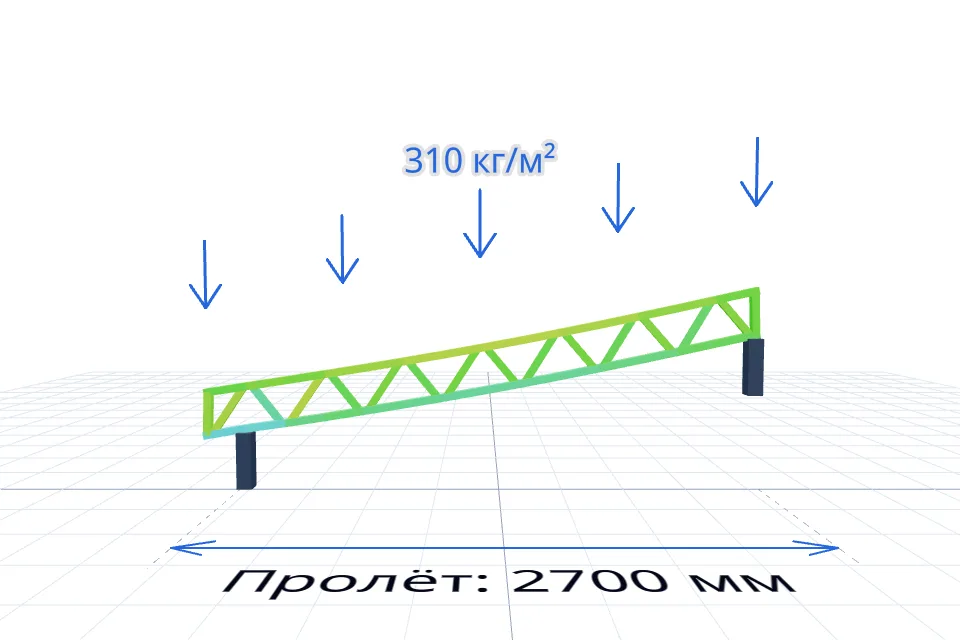

Ферма навеса 2700×6200 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)
