Навес 2700×6000 мм плоский, кровля профнастил (пояс 40x40x2.0, шаг 1200 мм) в Твери: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 2700 мм
Длина навеса: 6000 мм
Высота стоек: 2300 мм
Кровля: Профнастил
Шаг ферм, не более: 1200 мм
Фактический шаг ферм: 1 200 мм
Профиль поясов: 40x40x2.0
Профиль решётки: 40x20x2.0
Расчётная масса: 491,76 кг

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

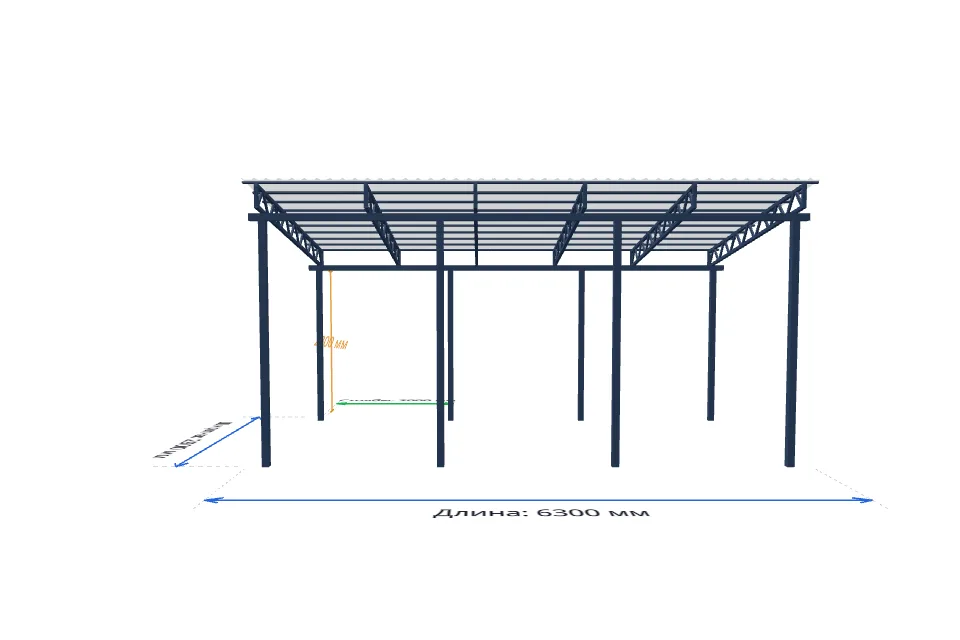

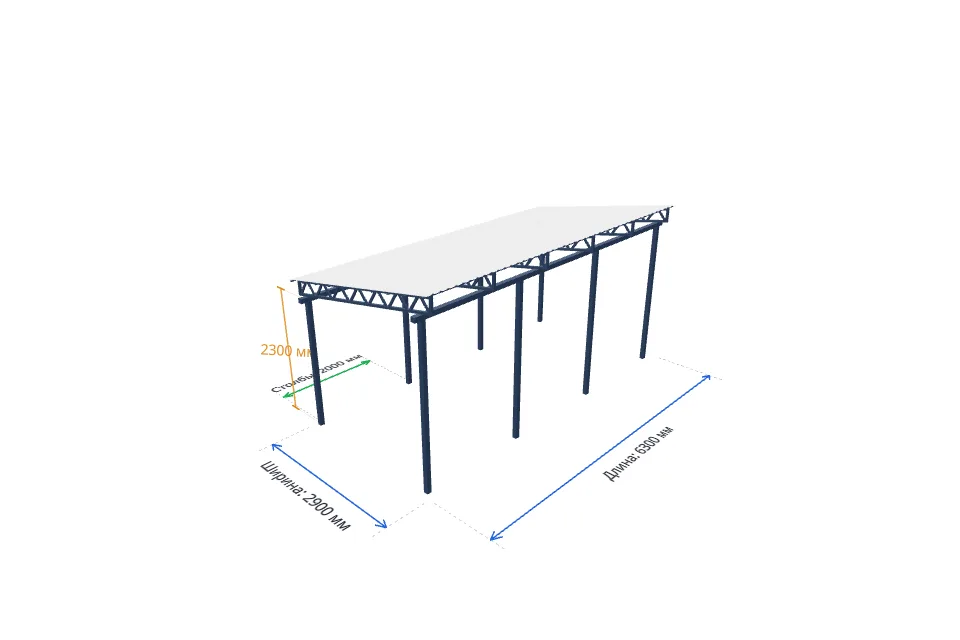

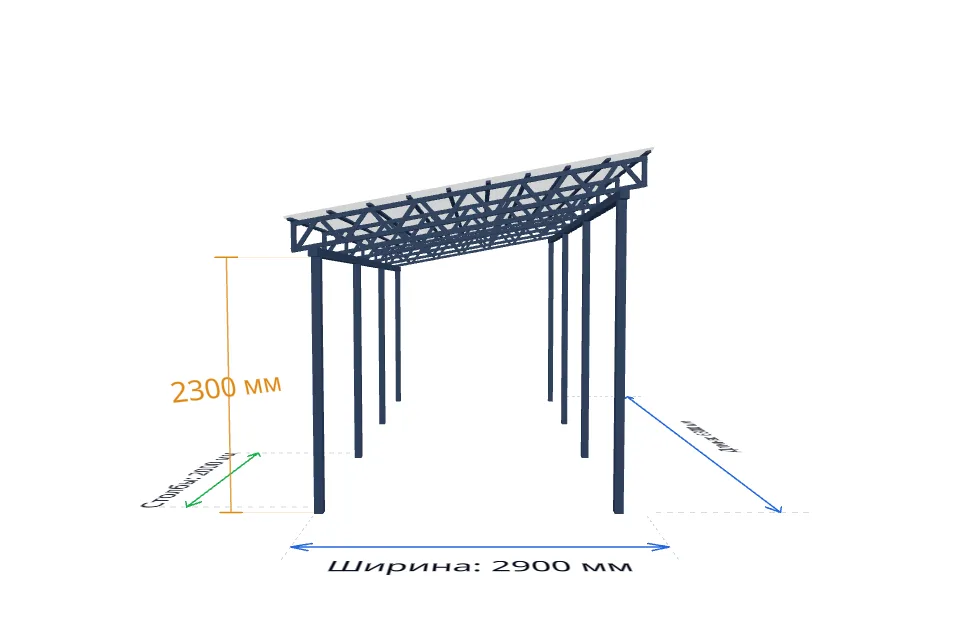

Автомобильный навес 2700×6000 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 2700 мм и длиной 6000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

Геометрия: пролёт между опорами — 2700 мм, длина — 6000 мм, высота стоек — 2300 мм. Поперечных ферм — 6, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 150 мм, подъём или перепад — 300 мм.

Каркас: пояса ферм — профиль 40x40x2.0, решётка — 40x20x2.0, прогоны — 40x20x1.5, стойки и продольная обвязка — 80x80x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 130,69 м, расчётная масса металлокаркаса — 491,76 кг.

Кровля: профнастил, расчётная площадь — 19,65 м². Ветровые планки по двум торцам — 6.2 м.

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 23,66 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Изготовление комплекта и монтаж — отдельными строками
Проверка снеговой нагрузки и чертёж
Доставка, основание и дополнительные работы — отдельно

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

119 094 ₽

Монтаж

54 583 ₽

Доставка

Не включена

Детальная смета

Позиция	Количество	Стоимость
Каркас навеса
Изготовление поперечных ферм	121.512 кг	10 024,74 ₽
Подготовка столбов, балок и деталей каркаса	347.552 кг	18 246,48 ₽
Разметка мест установки опор	1 компл.	3 000 ₽
Монтаж столба с бетонированием, до 3 м	8 шт.	14 400 ₽
Монтаж продольных балок	12.6 м	6 615 ₽
Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг	6 шт.	8 100 ₽
Монтаж прогонов	37.8 м	2 835 ₽
Зачистка, грунтование и окраска металла	26.315 м²	19 736,23 ₽
Профиль 80x80x3.0 — обвязка, стойки	48.0 м	24 573,11 ₽
Профиль 40x40x2.0 — пояса	42.0 м	7 632,24 ₽
Профиль 40x20x2.0 — решётка	24.0 м	3 215,52 ₽
Профиль 40x20x1.5 — прогоны	72.0 м	7 853,76 ₽
Грунт-эмаль по металлу	6.579 кг	4 605,12 ₽
Итого по разделу «Каркас навеса»		130 837,2 ₽
Основания столбов
Бурение Ø300 мм: 9.60 м × 1 (ставка Ø300 мм)	9.6 прив. м	4 320 ₽
Бетонирование оснований опор	0.617 м³	648 ₽
Бетон оснований столбов, запас 5%	0.648 м³	4 860,01 ₽
Итого по разделу «Основания столбов»		9 828,01 ₽
Кровля
Монтаж кровли из профнастила	19.646 м²	13 261,26 ₽
Монтаж торцевых планок	6.237 м	1 403,31 ₽
Кровельное покрытие	19.6 м²	15 540,23 ₽
Ветровая (торцевая) планка — два торца кровли	6.2 м	2 806,62 ₽
Итого по разделу «Кровля»		33 011,42 ₽
ИТОГО		173 676,63 ₽

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 23.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

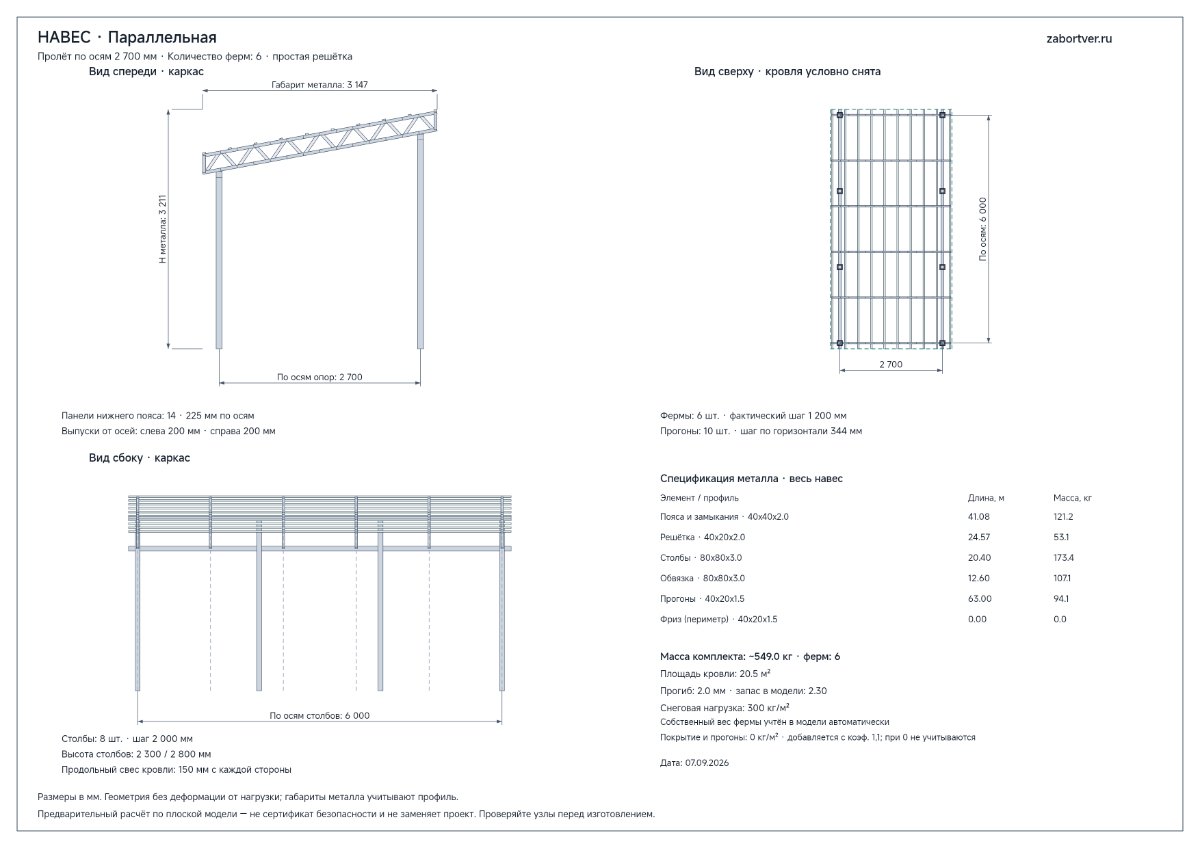

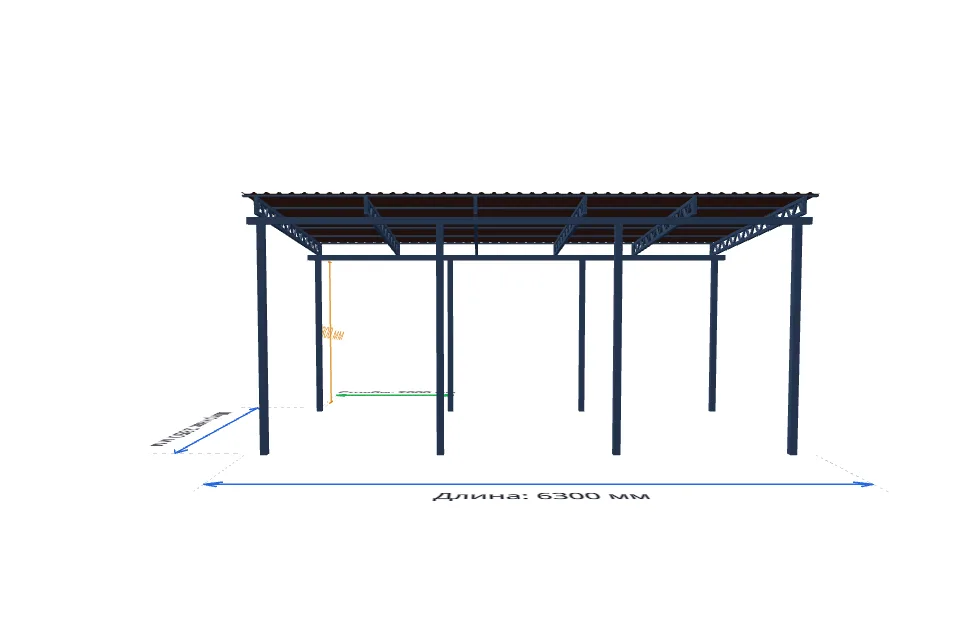

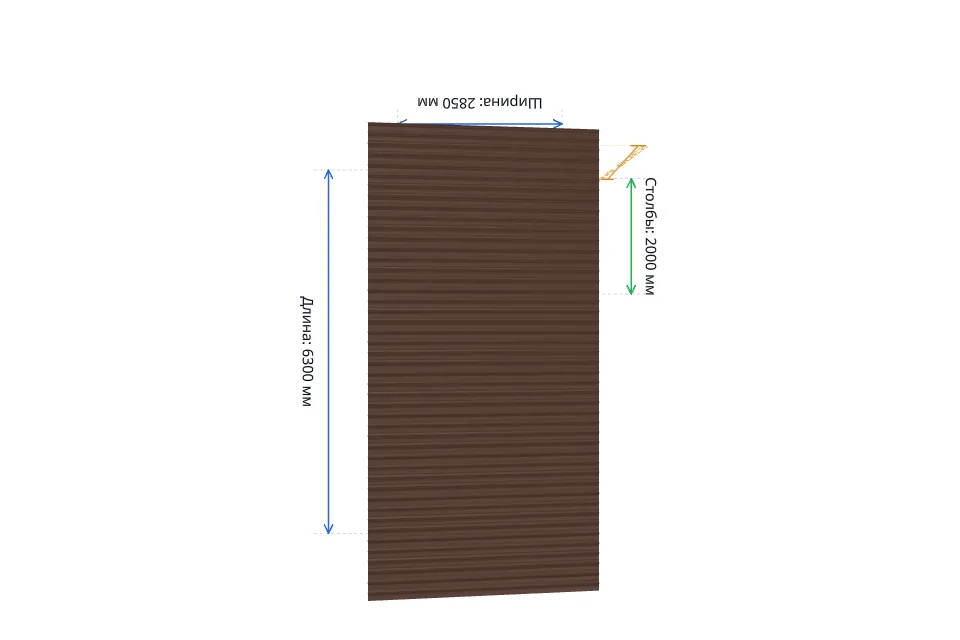

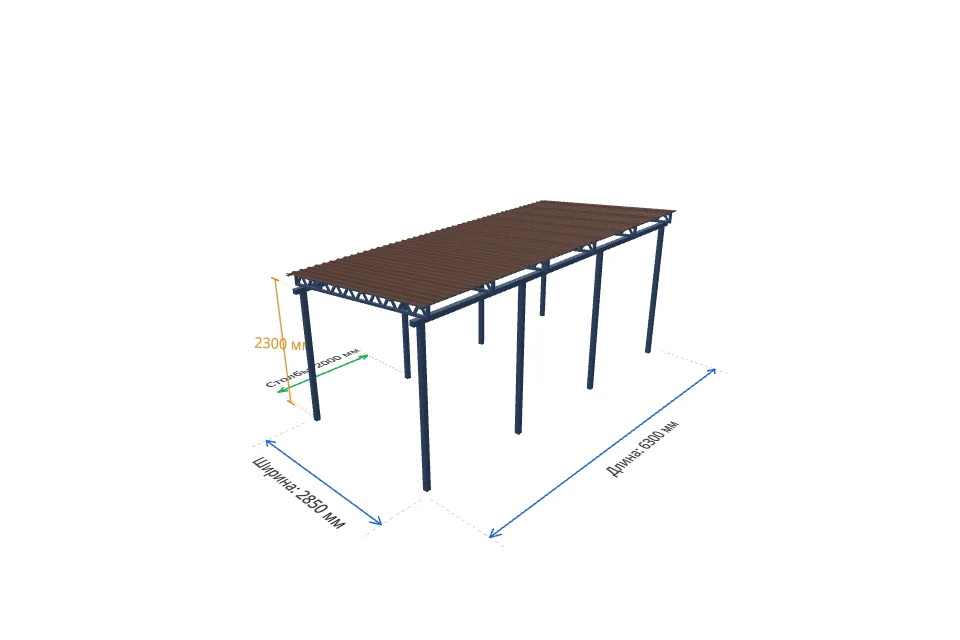

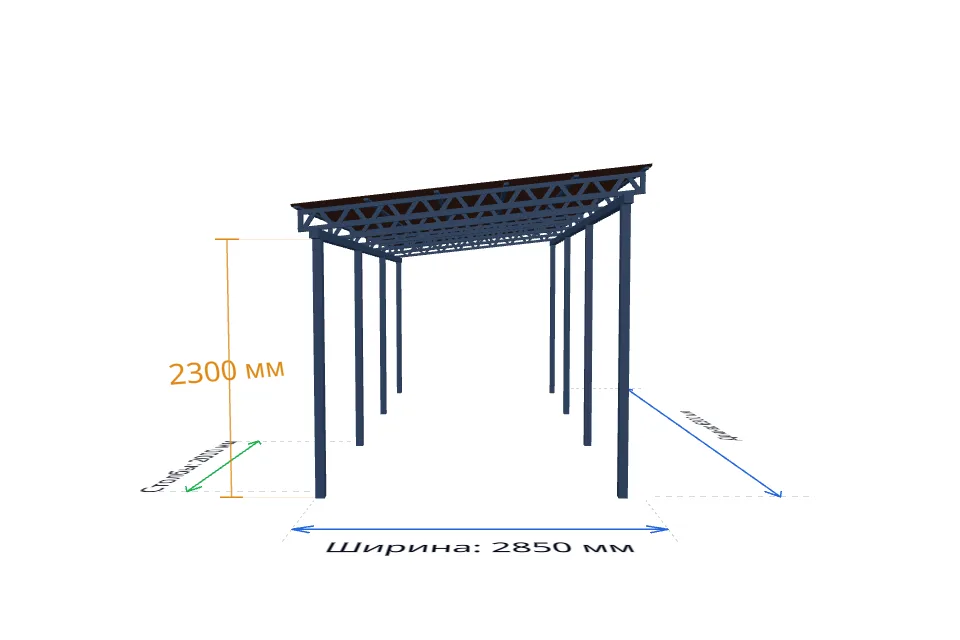

Чертёж навеса

Вид спереди, сбоку и сверху для навеса 2 700 × 6 000 мм. Векторный чертёж для просмотра и печати.

Готовим SVG-чертёж…

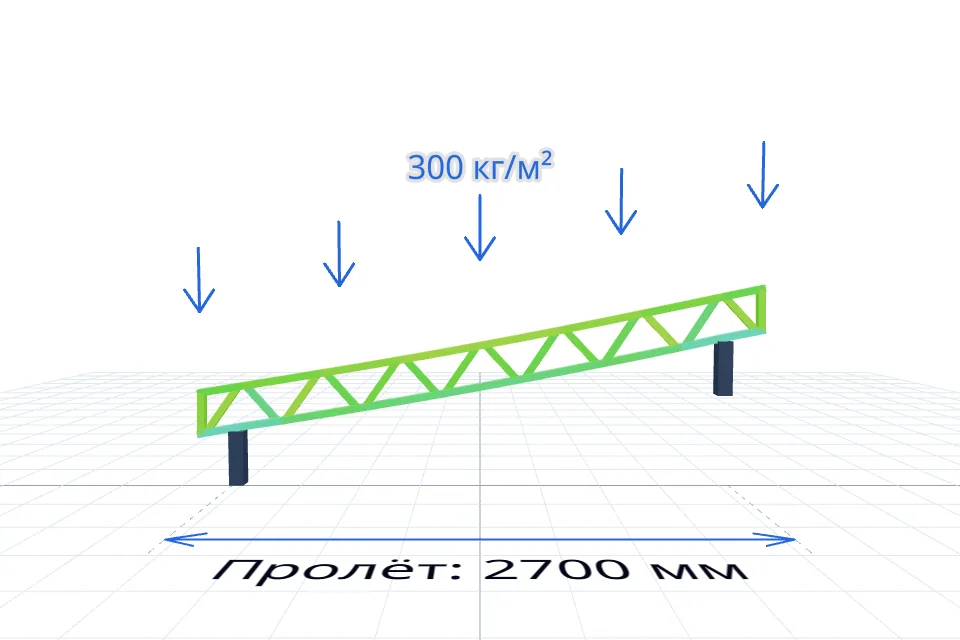

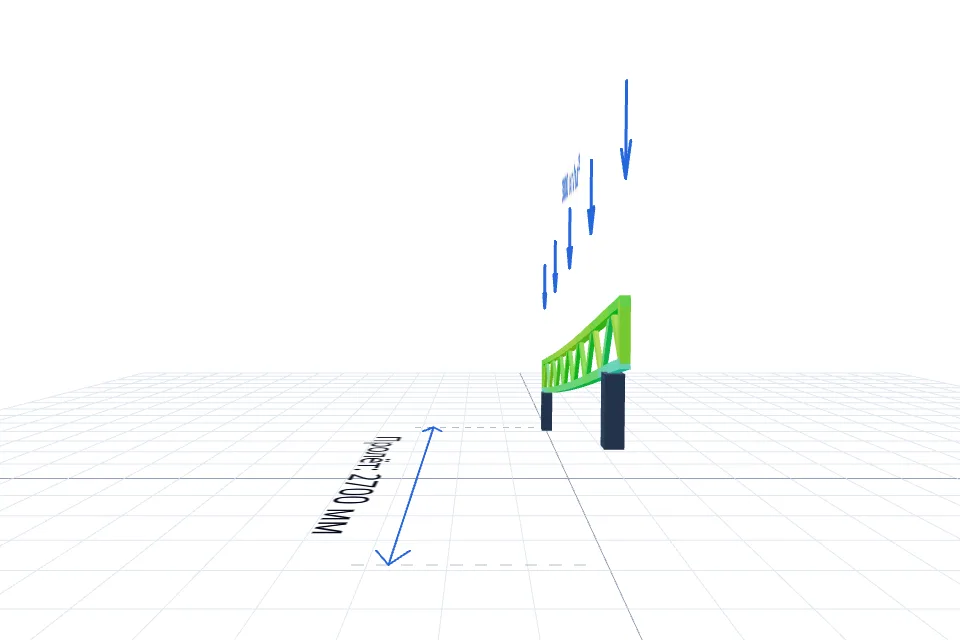

Чертёж фермы

Чертёж поперечной фермы навеса 2 700 × 6 000 мм — размеры, узлы и снеговая нагрузка.

Готовим SVG-чертёж…

Доставка

Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.

Рассчитать доставку

Монтаж и подготовка площадки

Монтаж на участке выбран и включён в смету отдельной строкой.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.

Инженерная проверка

Статус: Проходит. Прогиб 4,23 мм, коэффициент запаса 2,29.

Выбранная нагрузка

Снеговая нагрузка — 240 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 240 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

При неизменных параметрах расчёт по снеговой нагрузке охватывает 54 населённых пунктов со значением Sg ≤ 240 кг/м²:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м², Томск — 215 кг/м², Барнаул — 215 кг/м², Архангельск — 225 кг/м², Ижевск — 235 кг/м², Красноярск — 240 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

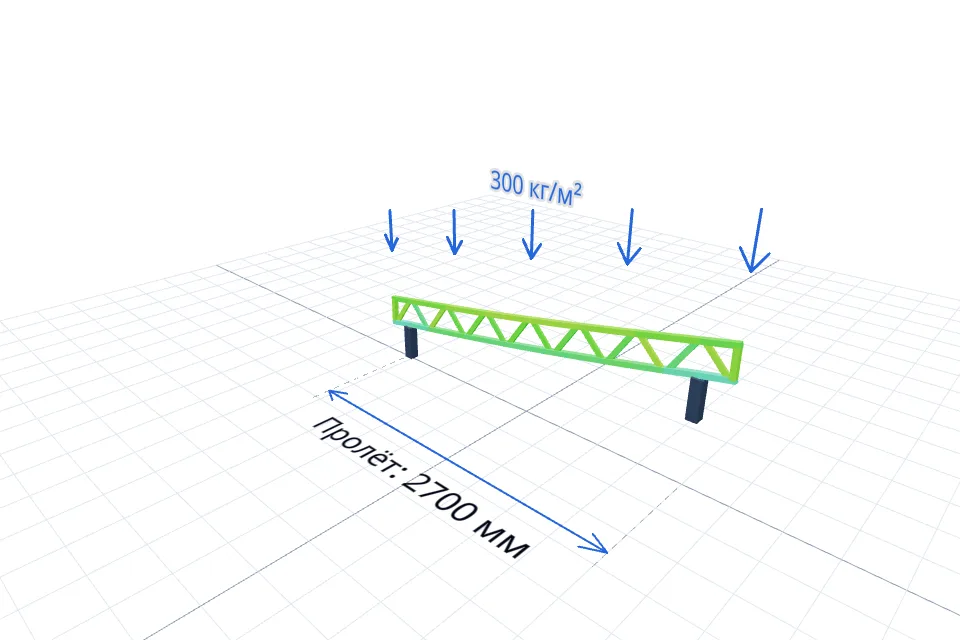

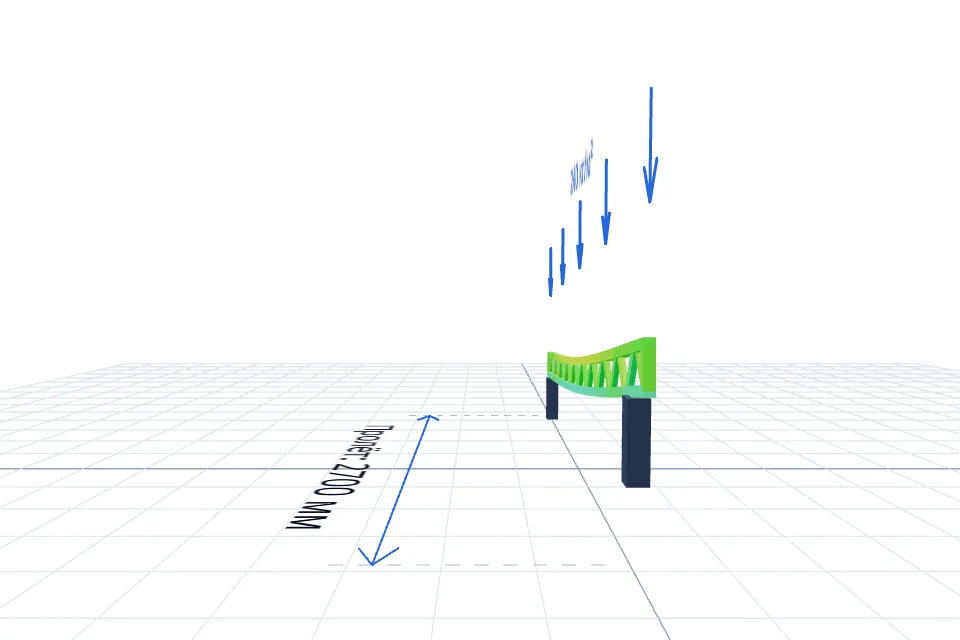

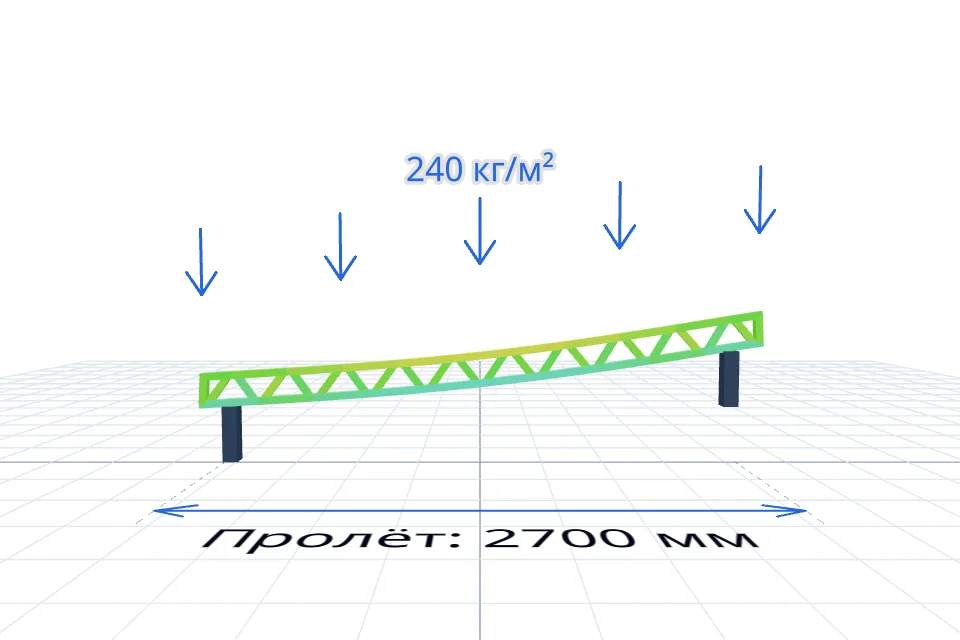

Испытание фермы нагрузкой (МКЭ)

Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.

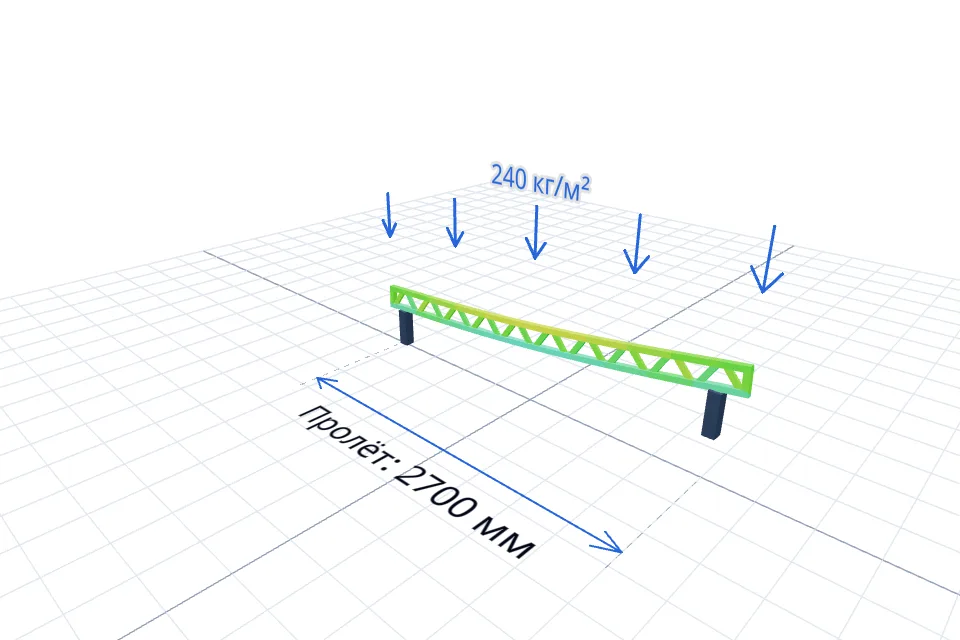

Ферма навеса 2700×6000 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)

Вопросы по этому расчёту

Можно ли изменить размеры навеса?

Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.

Что входит в чертёж навеса?

Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.

Учтена ли снеговая нагрузка?

На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.

Цена окончательная?

Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
