Плоский навес для авто 2500×2000 мм с фризом — расчёт стоимости в Твери
Односкатный навес для автомобиля 2500×2000 мм с фризом по периметру. Снаружи он выглядит как навес с плоской крышей: фриз скрывает уклон и торцы кровли, но сама крыша остаётся наклонной для отвода воды. В выбранном расчёте: без кровельного покрытия, пояс 40x40x3.0, шаг ферм 1200 мм. Ниже — предварительная стоимость, 3D-модель и чертёж.
Предварительная стоимость
70 719 ₽

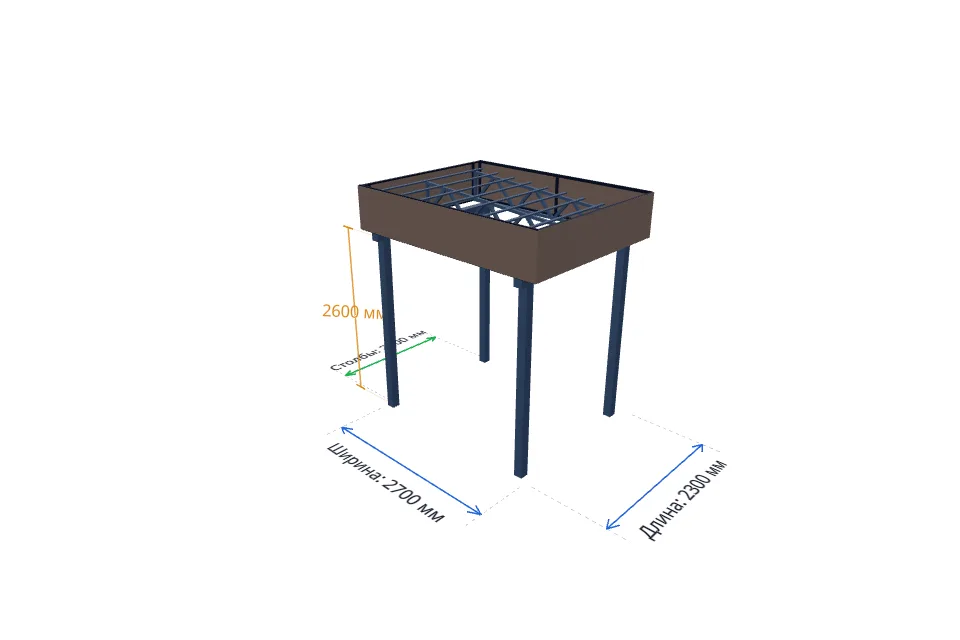

Виды навеса
Камера и масштаб выставлены автоматически по габаритам конструкции

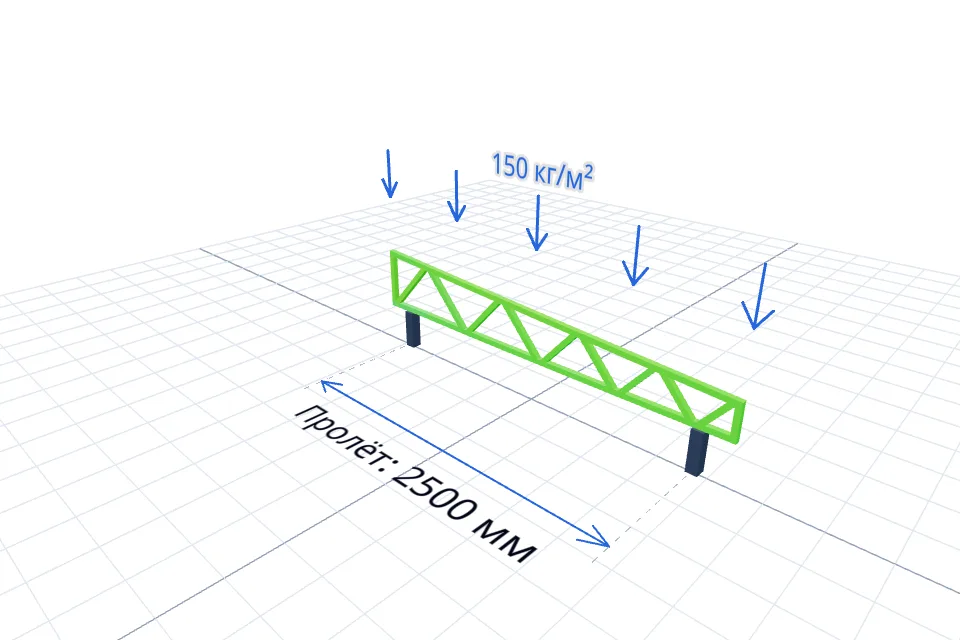

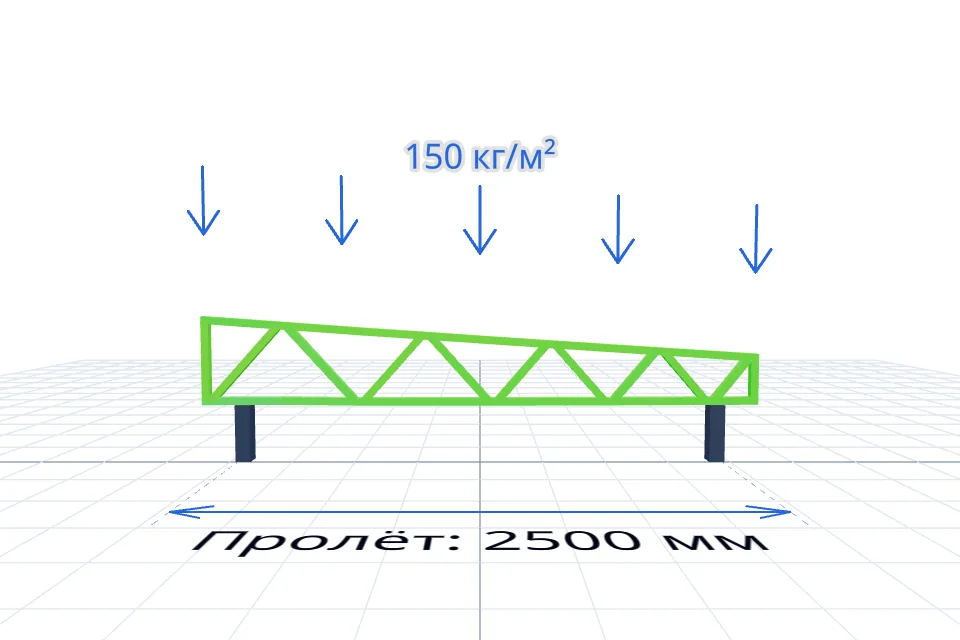

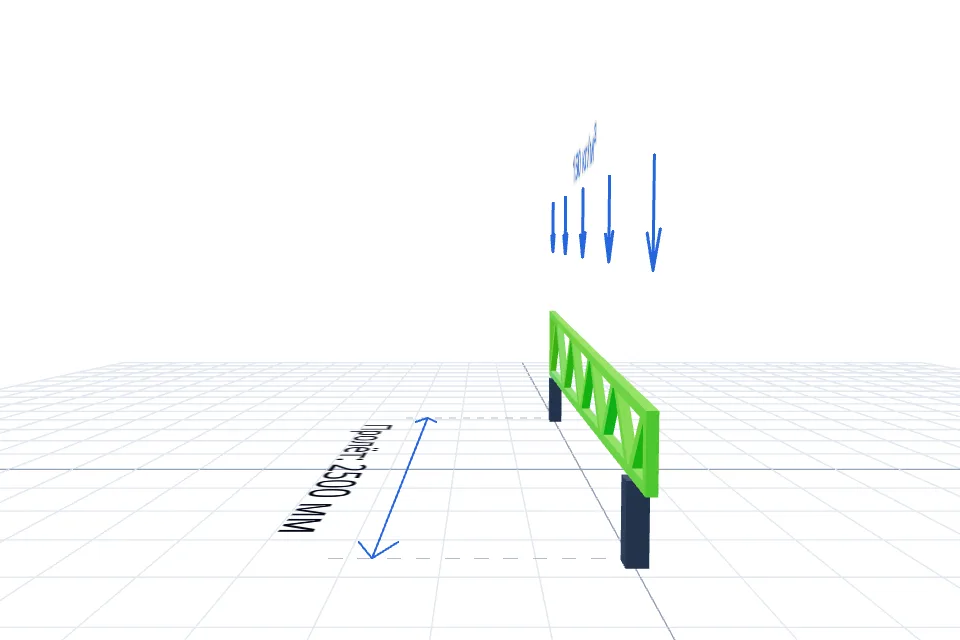

Испытание фермы нагрузкой (МКЭ)
Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости

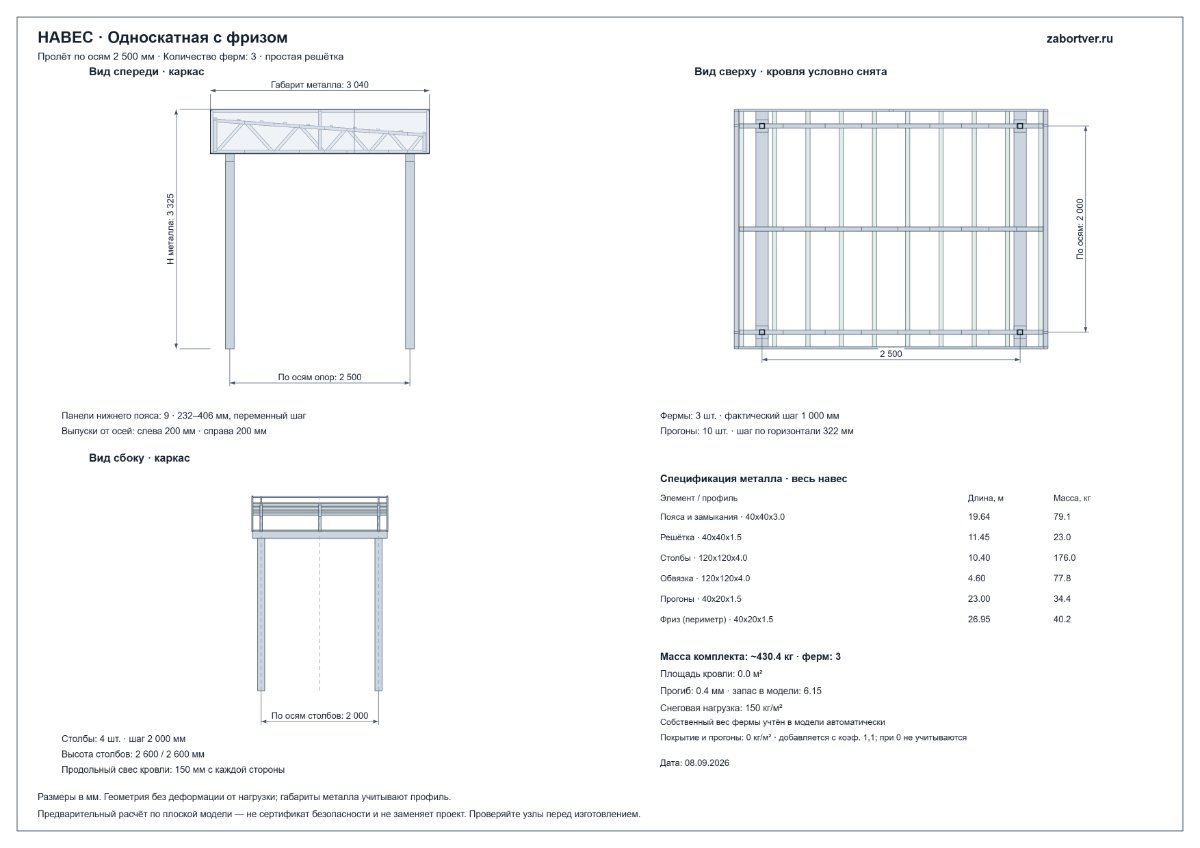

Чертёж навеса 2500×2000 мм — вид спереди (фасад), можно скачать
Чертёж фермы
Чертёж фермы для навеса 2500×2000 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы
Плоский навес для авто с фризом 2500×2000 мм
Односкатный навес с фризом: конструкция и стоимость
Этот металлический навес из профильной трубы имеет односкатную крышу и прямоугольный фриз по периметру. Фриз закрывает торцы кровли и фермы: снаружи видна ровная линия, а уклон скрыт за облицовкой. Так получается современный навес для авто в стиле хай-тек, а не крыша без уклона.
Навес для машины можно разместить над парковкой у частного дома или на даче. Для двух автомобилей размеры подбирают с учётом открывания дверей, проезда и положения стоек. Калькулятор навеса с фризом позволяет сравнить стоимость при изменении размеров, профилей и покрытия.
Расчёт включает профильную трубу каркаса фриза. Его обшивку, водосток и основание необходимо уточнить отдельно перед заказом: наличие элемента на 3D-модели не означает, что он включён в смету. Для установки в Твери и Тверской области также нужно согласовать условия участка и проверить снеговую нагрузку.
Показан навес 2500×2000 мм: фермы, опоры 120x120x4.0, без кровельного покрытия.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас без кровельного покрытия
- Изготовление и монтаж (работа) — предварительный расчёт
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Обшивка фриза показана на 3D-модели, но в смету не входит. Учтён каркас фриза из профиля 40x20x1.5; обшивка и водосток согласовываются отдельно.
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
2500×2000 мм
Тип
Односкатная с фризом
Профили
40x40x3.0 / 40x40x1.5
Проверка нагрузки
Проходит
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 40x40x3.0 | 19.6 м | 4 980 ₽ |
| Решётка, профиль 40x40x1.5 | 11.5 м | 1 723 ₽ |
| Прогоны, профиль 40x20x1.5 | 23.0 м | 2 576 ₽ |
| Фриз, профиль 40x20x1.5 | 26.9 м | 3 019 ₽ |
| Стойки и обвязка, профиль 120x120x4.0 | 15.0 м | 15 989 ₽ |
| Изготовление и монтаж (работа) | комплекс | 42 431 ₽ |
| ИТОГО | 70 719 ₽ | |
Геометрия
Шаг ферм 1200 мм, опоры 120x120x4.0, без кровельного покрытия.
Материалы
Металла 96.0 м, масса 430.4 кг, кровля 0.0 м².
Инженерная проверка
Статус: Проходит. Прогиб 0.4 мм, коэффициент запаса 6.15.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Вопросы по этому расчёту
Навес с плоской крышей и односкатный навес с фризом — это одно и то же?
В этом расчёте показан односкатный навес с фризом: декоративный пояс по периметру скрывает уклон кровли и создаёт плоский силуэт. Это не горизонтальная крыша без уклона. При заказе навеса с плоской крышей важно уточнить конструкцию и направление стока воды.
Что такое фриз и почему такой навес называют хай-тек?
Фриз — наружный пояс по периметру навеса, закрывающий торцы кровли и фермы. Прямые линии и скрытый скат придают современному навесу для авто вид в стиле хай-тек. Фриз не заменяет несущие фермы и не отменяет проверку снеговой нагрузки.
От чего зависит цена плоского навеса для автомобиля в Твери?
Стоимость зависит от размеров, профилей каркаса, шага ферм, кровельного материала и работ. В калькуляторе учтена профильная труба каркаса фриза. Обшивку фриза, водосток, основание и условия монтажа нужно согласовать отдельно: 3D-модель не является перечнем оплаченных работ.
Можно ли рассчитать навес с фризом на одну или две машины?
Да, измените ширину и длину в калькуляторе под размеры автомобилей, открывание дверей и проезд между опорами. Число машин само по себе не определяет размеры навеса. Перед изготовлением нужно проверить размещение стоек, уклон, водоотвод и снеговую нагрузку для участка в Твери или Тверской области.
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
