Навес 2300×4000 мм полуарочный, кровля профнастил (пояс 40x40x3.0, шаг 1200 мм) в Твери: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 2300 мм
Длина навеса: 4000 мм
Высота стоек: 3000 мм
Кровля: Профнастил
Шаг ферм, не более: 1200 мм
Фактический шаг ферм: 1 150 мм
Профиль поясов: 40x40x3.0
Профиль решётки: 40x40x1.5
Расчётная масса: 500,87 кг

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

Автомобильный навес 2300×4000 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 2300 мм и длиной 4000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

Геометрия: пролёт между опорами — 2300 мм, длина — 4000 мм, высота стоек — 3000 мм. Поперечных ферм — 5, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 1193 мм, подъём или перепад — 500 мм.

Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 80x80x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 133,29 м, расчётная масса металлокаркаса — 500,87 кг.

Кровля: профнастил, расчётная площадь — 23,68 м². Ветровые планки по двум торцам — 8.9 м.

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 23,91 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Изготовление комплекта и монтаж — отдельными строками
Проверка снеговой нагрузки и чертёж
Доставка, основание и дополнительные работы — отдельно

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

116 299 ₽

Монтаж

45 444 ₽

Доставка

Не включена

Детальная смета

Позиция	Количество	Стоимость
Пояса, профиль 40x40x3.0	56.4 м	13 882 ₽
Решётка, профиль 40x40x1.5	27.5 м	4 032 ₽
Прогоны, профиль 40x20x1.5	26.6 м	2 897 ₽
Стойки и обвязка, профиль 80x80x3.0	22.8 м	11 852 ₽
Кровельное покрытие	23.7 м²	20 129 ₽
Ветровая (торцевая) планка — два торца кровли	8.9 м	4 012 ₽
Подготовка и окраска профильных труб со всех сторон	23.9 м²	8 369 ₽
Изготовление комплекта	комплект	51 125 ₽
Монтаж на участке	комплекс	45 444 ₽
ИТОГО		161 743 ₽

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 08.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

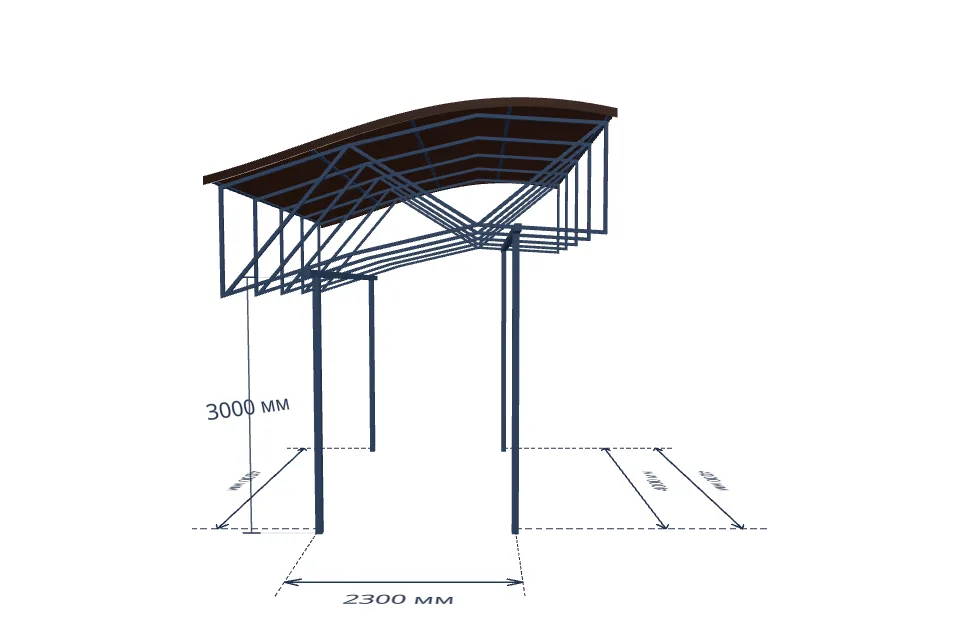

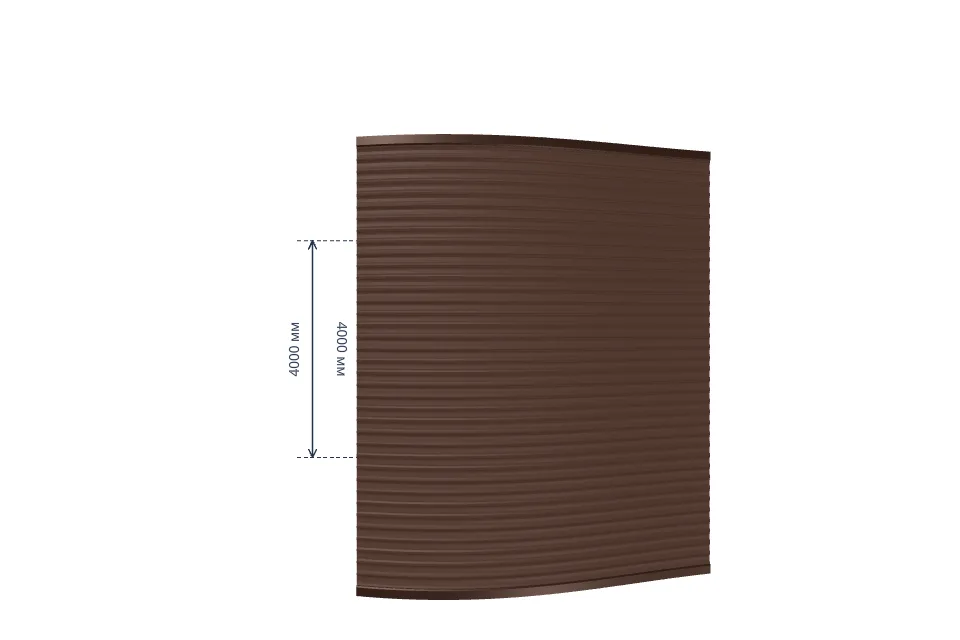

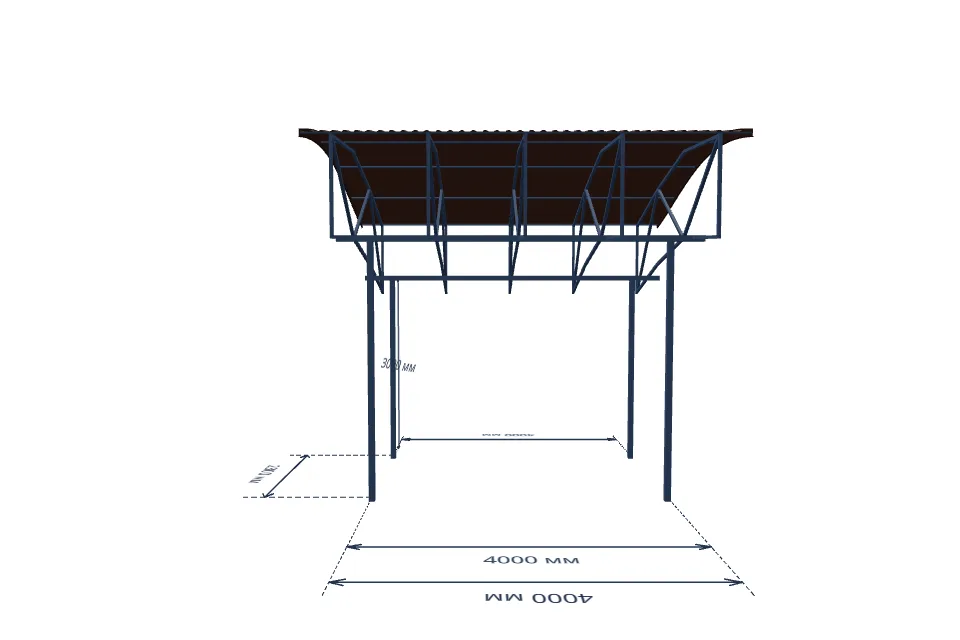

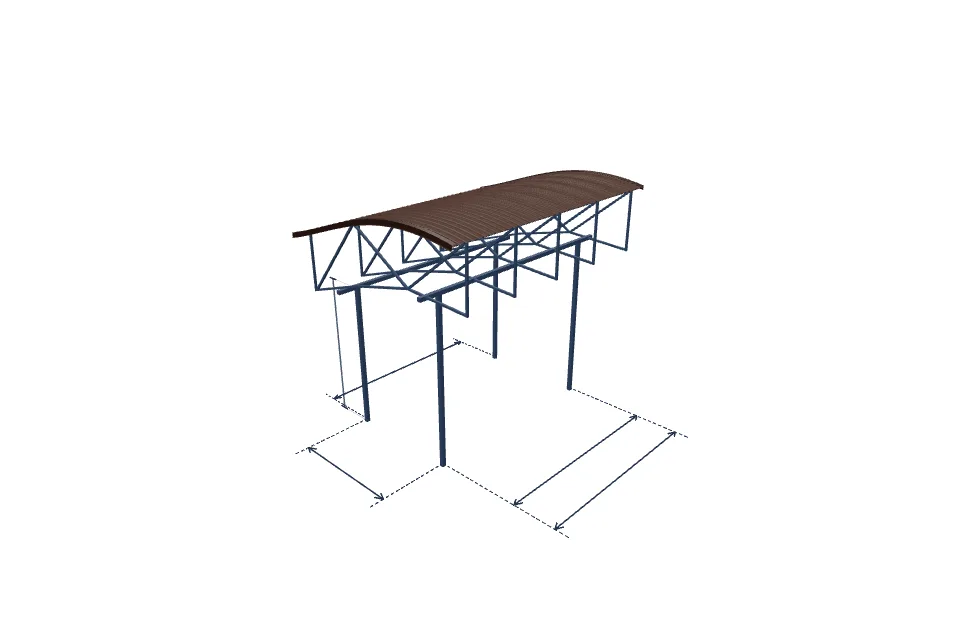

Чертёж навеса

Вид спереди, сбоку и сверху для навеса 2 300 × 4 000 мм. Векторный чертёж для просмотра и печати.

Готовим SVG-чертёж…

Чертёж фермы

Чертёж поперечной фермы навеса 2 300 × 4 000 мм — размеры, узлы и снеговая нагрузка.

Готовим SVG-чертёж…

Доставка

Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.

Рассчитать доставку

Монтаж и подготовка площадки

Монтаж на участке выбран и включён в смету отдельной строкой.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.

Инженерная проверка

Статус: Не проходит. Прогиб 33,9 мм, коэффициент запаса 0,92.

Выбранная нагрузка

Снеговая нагрузка — 150 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

Внимание: инженерная проверка для этой конфигурации не пройдена — прогиб 33.9 мм, коэффициент запаса 0.92. Для этой нагрузки нужны усиленные профили или усиленная решётка.

Населённые пункты со значением Sg ≤ 150 кг/м² (26), но текущая конструкция пока не может быть рекомендована из-за результата проверки:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

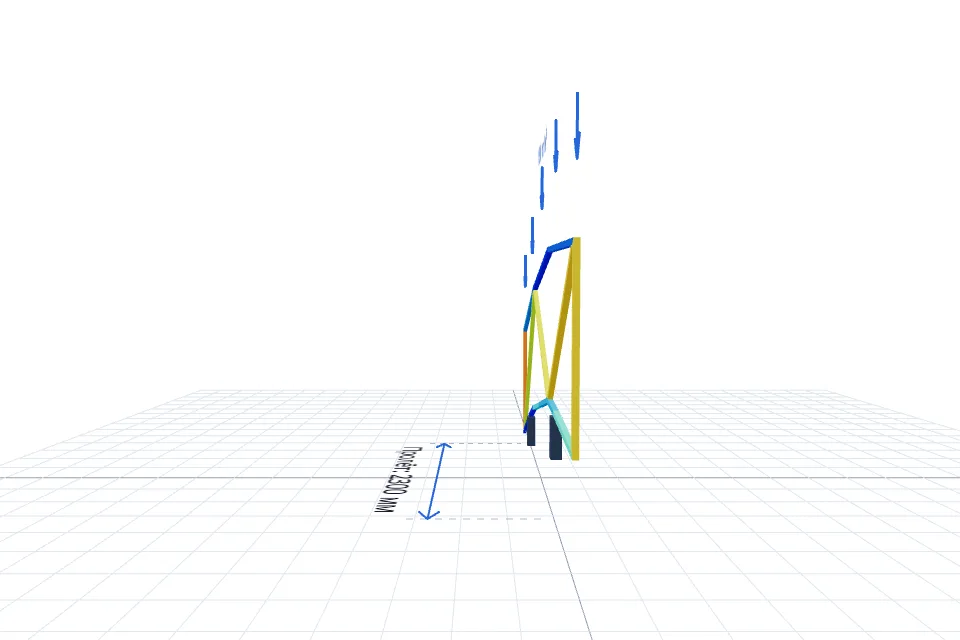

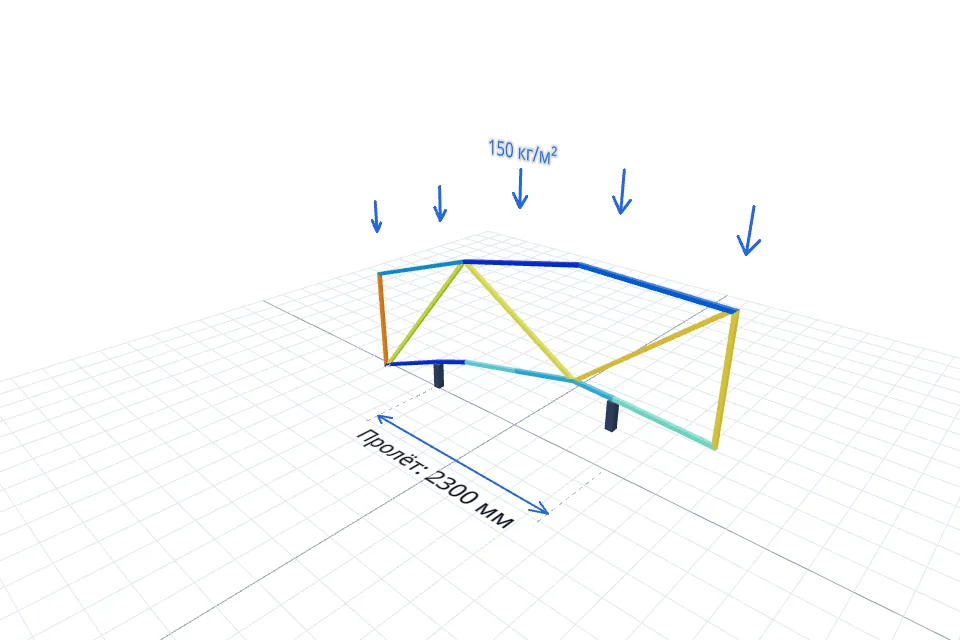

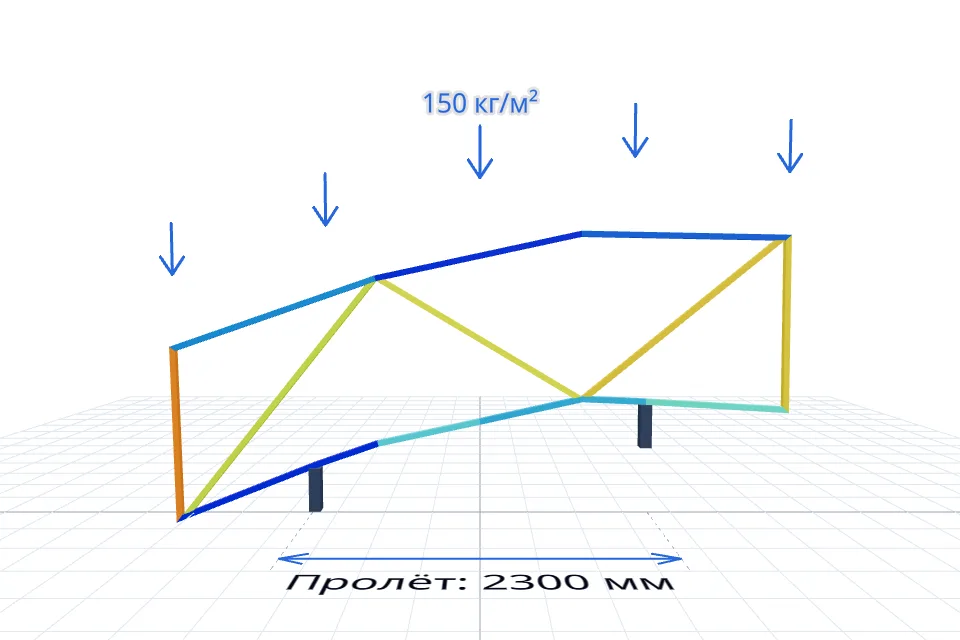

Испытание фермы нагрузкой (МКЭ)

Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости

Ферма навеса 2300×4000 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)

Вопросы по этому расчёту

Можно ли изменить размеры навеса?

Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.

Что входит в чертёж навеса?

Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.

Учтена ли снеговая нагрузка?

На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.

Цена окончательная?

Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
