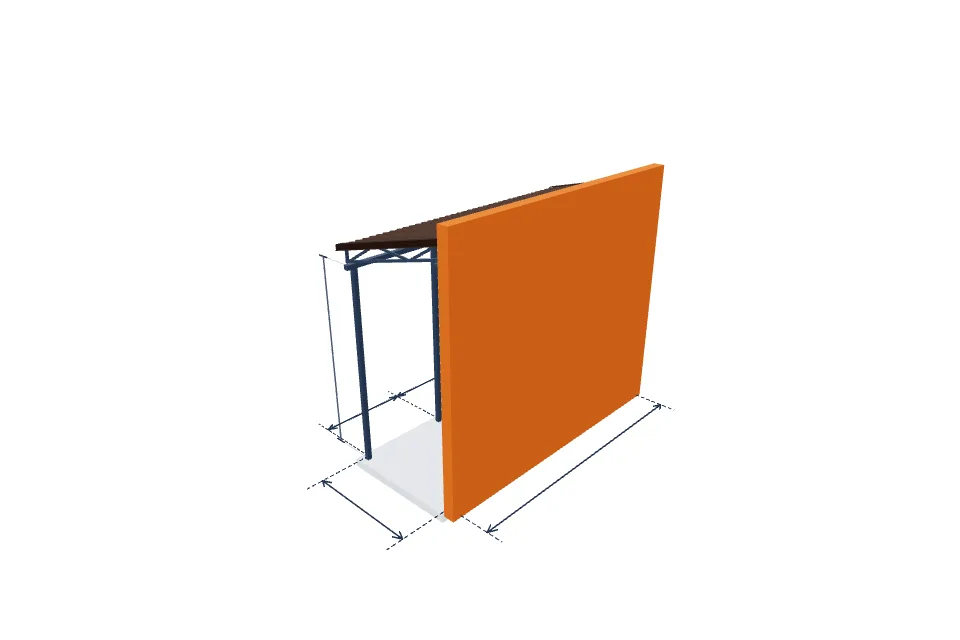

Навес для автомобиля 2000×5000 мм
Параллельная схема · профнастил
Пояса ферм — 40x40x2.0, решётка — 40x20x2.0. Комплект с монтажом на участке.
Металлокаркас
40x40x2.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 2000 мм
- Длина навеса
- 5000 мм
- Высота стоек
- 3500 мм
- Кровля
- Профнастил
- Бетонная площадка
- 15 см · 2 сетки армирования
- Шаг ферм, не более
- 1200 мм
- Фактический шаг ферм
- 1 000 мм
- Профиль поясов
- 40x40x2.0
- Профиль решётки
- 40x20x2.0
- Расчётная масса
- 362,27 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 2000×5000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 2000 мм и длиной 5000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 2000 мм, длина — 5000 мм, высота стоек — 3500 мм. Поперечных ферм — 6, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 230 мм, подъём или перепад — 500 мм.
Каркас: пояса ферм — профиль 40x40x2.0, решётка — 40x20x2.0, прогоны — 40x20x1.5, стойки и продольная обвязка — 80x80x3.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 100,46 м, расчётная масса металлокаркаса — 362,27 кг.
Кровля: профнастил, расчётная площадь — 12,28 м². Ветровые планки по двум торцам — 4.6 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 18,19 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
127 809 ₽
Монтаж
120 412 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 94.071 кг | 7 760,87 ₽ |
| Подготовка столбов, балок и деталей каркаса | 217.056 кг | 11 395,44 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Монтаж столба на готовое основание, до 3 м | 4 шт. | 6 000 ₽ |
| Доплата за каждый метр высоты столба свыше 3 м | 2 м | 1 500 ₽ |
| Монтаж продольных балок | 10.6 м | 5 565 ₽ |
| Монтаж поперечной фермы: пролёт до 6 м, масса до 100 кг | 6 шт. | 8 100 ₽ |
| Монтаж прогонов | 31.8 м | 2 385 ₽ |
| Крепление к стене: узел опирания поперечной конструкции | 6 узел | 6 300 ₽ |
| Зачистка, грунтование и окраска металла | 18.192 м² | 13 644,21 ₽ |
| Профиль 80x80x3.0 — обвязка, стойки | 36.0 м | 17 862,84 ₽ |
| Профиль 40x40x2.0 — пояса | 36.0 м | 6 355,08 ₽ |
| Профиль 40x20x2.0 — решётка | 18.0 м | 2 342,7 ₽ |
| Профиль 40x20x1.5 — прогоны | 36.0 м | 3 926,88 ₽ |
| Опорные пластины и анкеры столбов | 4 компл. | 6 000 ₽ |
| Крепёж стеновых узлов | 6 компл. | 4 800 ₽ |
| Грунт-эмаль по металлу | 4.548 кг | 3 183,65 ₽ |
| Итого по разделу «Каркас навеса» | 110 121,67 ₽ | |
| Фундамент — плита | ||
| Плита: Разметка периметра плиты | 14.9 м | 671 ₽ |
| Плита: Разработка грунта под плиту и слои основания | 3.988 м³ | 10 768 ₽ |
| Плита: Устройство и уплотнение песчаной подушки | 2.279 м³ | 22 220 ₽ |
| Плита: Монтаж и демонтаж опалубки плиты | 2.235 м² | 2 850 ₽ |
| Плита: Сборка и вязка арматурных сеток плиты | 214.186 кг | 28 915 ₽ |
| Плита: Приём, укладка и вибрирование бетона плиты | 1.709 м³ | 6 152 ₽ |
| Плита: Выравнивание, затирка поверхности плиты и уход за бетоном | 11.395 м² | 4 273 ₽ |
| Плита: Бетон М300 / B22,5, запас 5% | 1.795 м³ | 13 463 ₽ |
| Плита: Арматура Ø12: сетка с нахлёстами 480 мм | 312 м | 17 366 ₽ |
| Плита: Доска 40×150 мм: периметр плиты, полная толщина | 14.9 м | 2 682 ₽ |
| Плита: Песок: подушка 200 мм | 2.279 м³ | 3 419 ₽ |
| Плита: Вязальная проволока, 5 г на соединение | 3.36 кг | 840 ₽ |
| Итого по разделу «Фундамент — плита» | 113 619 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 12.276 м² | 8 286,1 ₽ |
| Монтаж торцевых планок | 4.632 м | 1 042,28 ₽ |
| Монтаж пристенной планки | 5.3 м | 2 385 ₽ |
| Кровельное покрытие | 12.3 м² | 8 827,33 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 4.6 м | 2 084,55 ₽ |
| Пристенная планка кровли | 5.3 м | 1 855 ₽ |
| Итого по разделу «Кровля» | 24 480,26 ₽ | |
| ИТОГО | 248 220,93 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 18.11.2026. Окончательную комплектацию и цену подтвердит менеджер.
Чертёж навеса

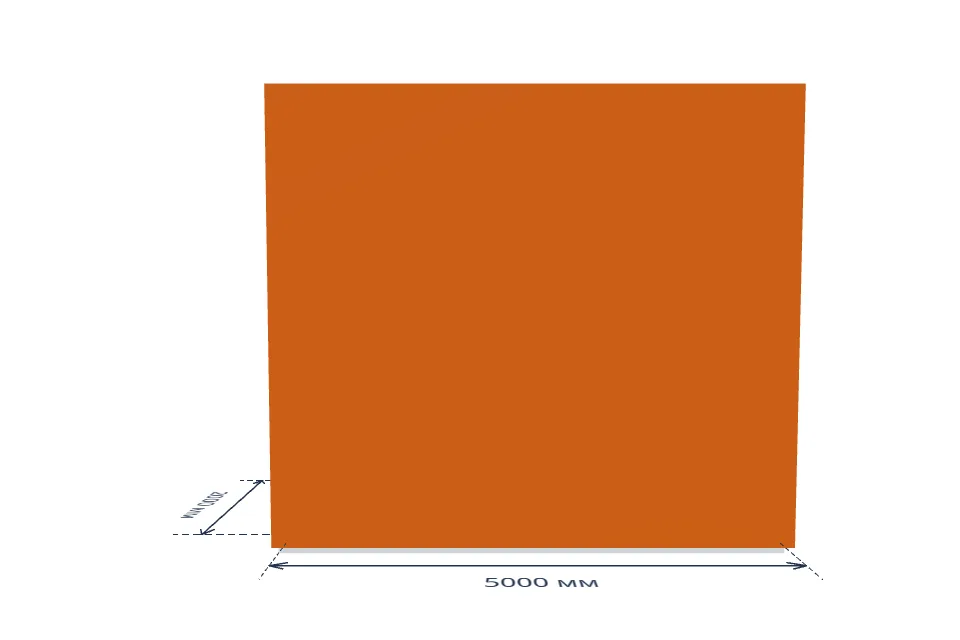

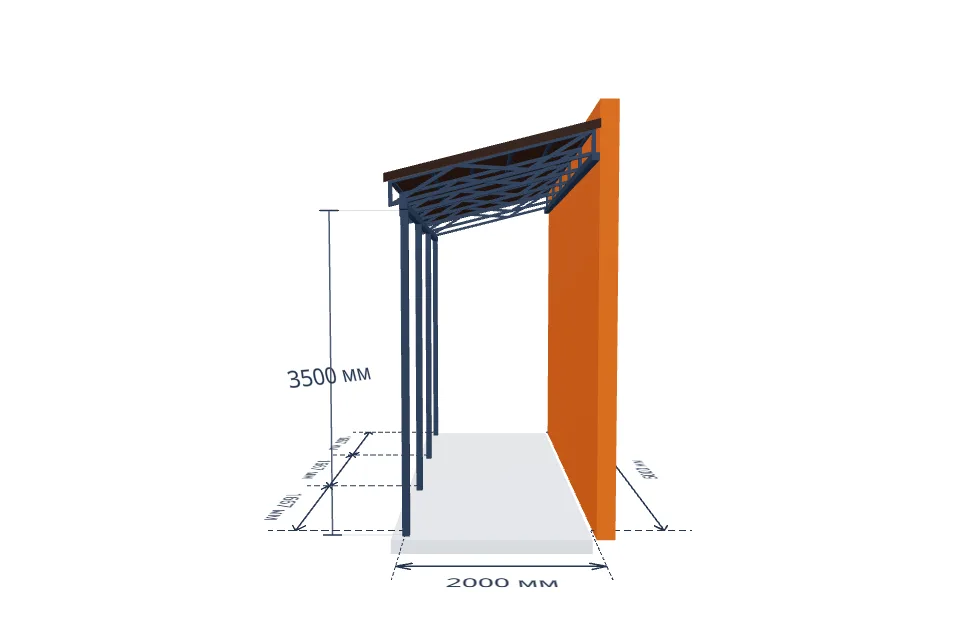

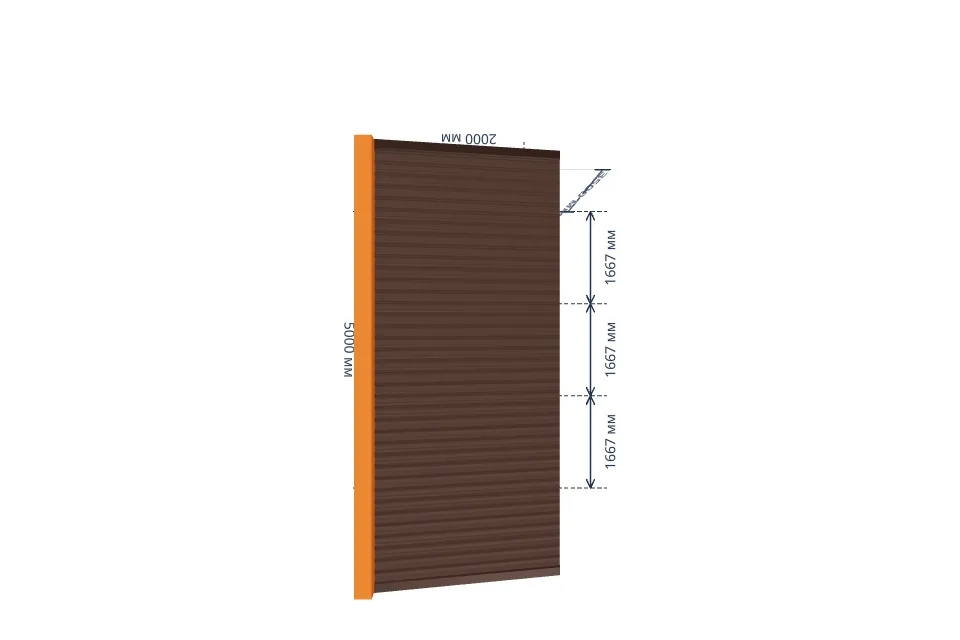

Вид спереди, сбоку и сверху для навеса 2 000 × 5 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 2 000 × 5 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Грунтовые условия, подъезд и дополнительные работы уточняем по площадке. Бетонная площадка включена в подробную смету: материалы и выбранные работы рассчитаны по калькулятору плиты.
Инженерная проверка
Статус: Проходит. Прогиб 2,01 мм, коэффициент запаса 3,11.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Считаем напряжения в профилях
МКЭ-расчёт фермы под снеговую нагрузку: цветовая карта напряжений и деформированная схема — как в калькуляторе ферм.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
