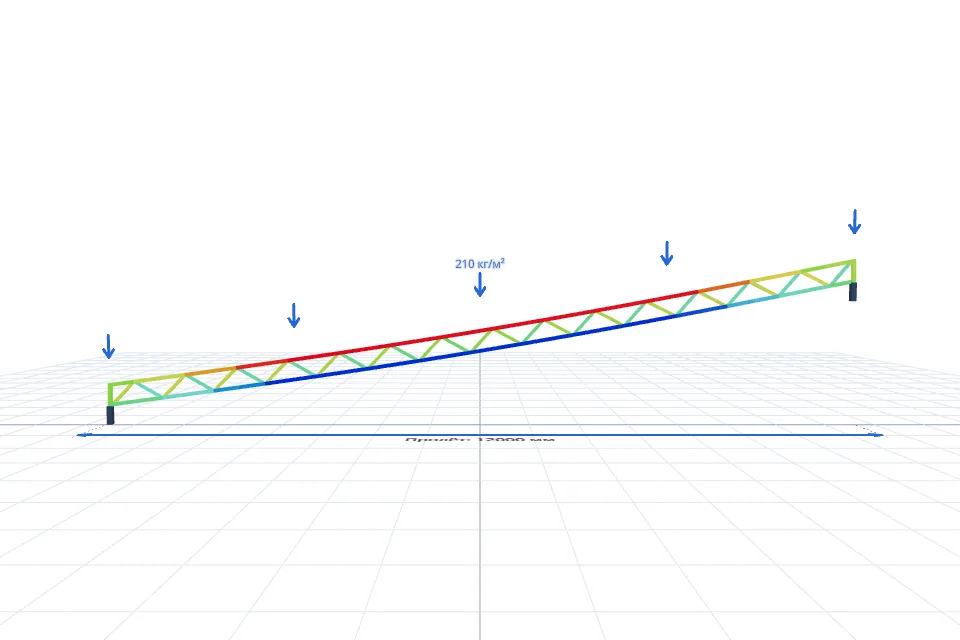

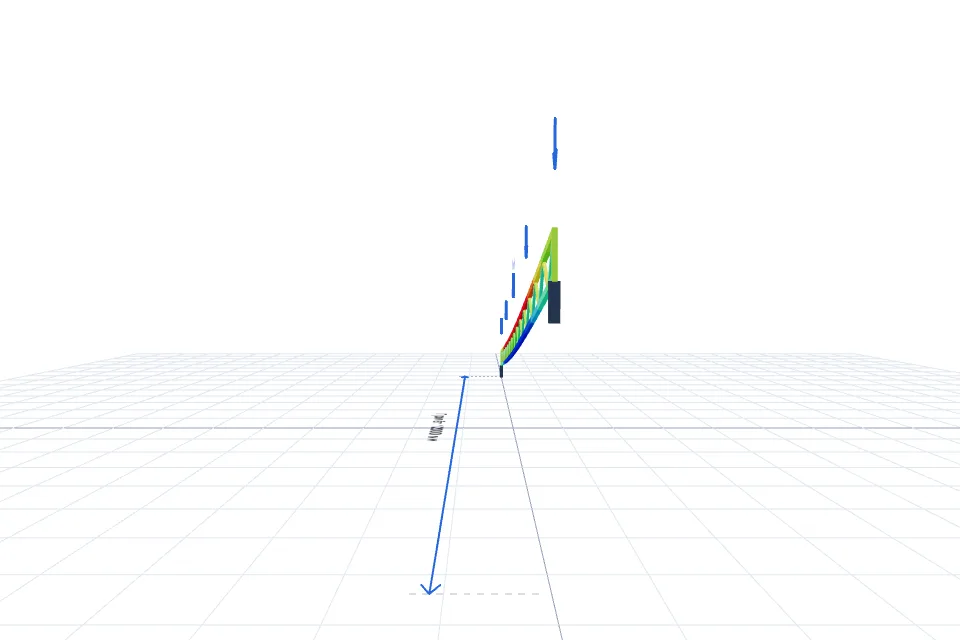

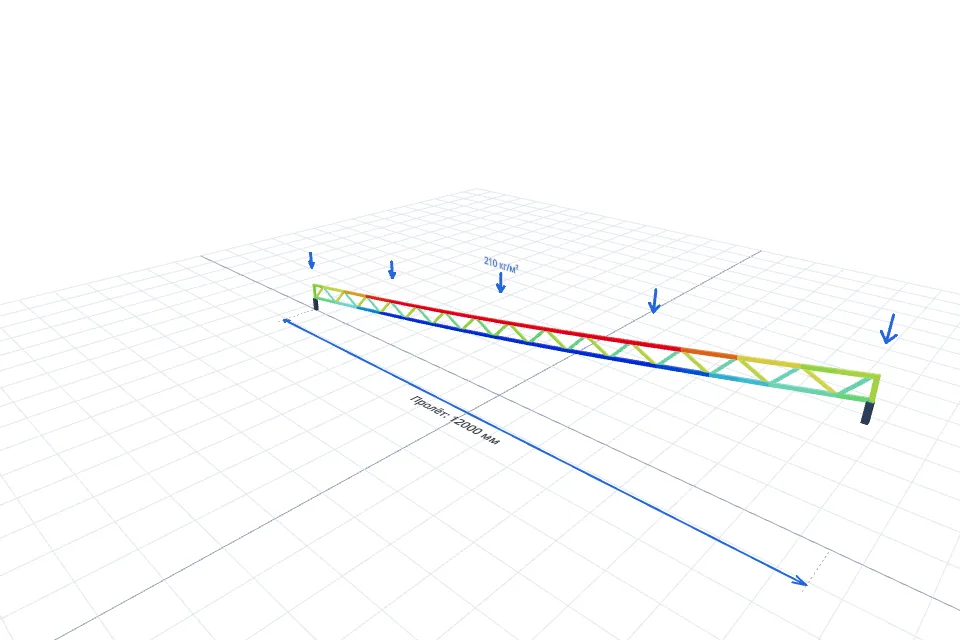

Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости
Чертёж навеса
Подготовка чертежа
Продольная ферма 1 · левая сторона
Продольная ферма 2 · правая сторона
Чертёж фермы
Чертёж фермы для навеса 12000×6000 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы
Автомобильный навес 12000×6000 мм
Автомобильный навес 12000×6000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 12000 мм и длиной 6000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 12000 мм, длина — 6000 мм, высота стоек — 2600 мм. Поперечных ферм — 6, заданный максимальный шаг между ними — 1200 мм. Конструктивная высота ферм — 320 мм, подъём или перепад — 2000 мм.
Каркас: пояса ферм — профиль 60x40x3.0, решётка — 50x25x2.0, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 543,55 м, расчётная масса металлокаркаса — 1 884,24 кг.
Кровля: профнастил, расчётная площадь — 85,86 м². Ветровые планки по двум торцам — 24.5 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 89,81 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж не выбран; доставка не включена. Количество и стоимость каждой позиции приведены в детальной смете ниже.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Комплект с изготовлением, без монтажа
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
12000×6000 мм
Тип
Параллельная
Профили
60x40x3.0 / 50x25x2.0
Проверка нагрузки
Не проходит
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 60x40x3.0 | 151.3 м | 49 016 ₽ |
| Решётка, профиль 50x25x2.0 | 84.6 м | 15 351 ₽ |
| Нижние пояса продольных ферм, профиль 80x40x3.0 | 11.8 м | 4 678 ₽ |
| Заполнение продольных ферм, профиль 40x40x1.5 | 15.6 м | 2 353 ₽ |
| Прогоны, профиль 40x20x1.5 | 252.0 м | 28 229 ₽ |
| Стойки и обвязка, профиль 100x100x4.0 | 28.2 м | 24 890 ₽ |
| Кровельное покрытие | 85.9 м² | 60 101 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 24.5 м | 8 586 ₽ |
| Подготовка и окраска профильных труб со всех сторон | 89.8 м² | 31 433 ₽ |
| Изготовление комплекта | комплект | 173 883 ₽ |
| ИТОГО | 398 520 ₽ | |
Геометрия
Шаг ферм 1200 мм, опоры 100x100x4.0, кровля: Профнастил.
Материалы
Металла 543.6 м, масса 1884.2 кг, кровля 85.9 м².
Инженерная проверка
Статус: Не проходит. Прогиб 130.8 мм, коэффициент запаса 0.71.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 210 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации не пройдена — прогиб 130.8 мм, коэффициент запаса 0.71. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 210 кг/м² (49), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
