Автомобильный навес 12000×1000 мм параллельная из профнастил: расчёт, цены и чертёж в Твери
Смета для навеса: параллельная фермы, кровля из профнастил, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
113 661 ₽

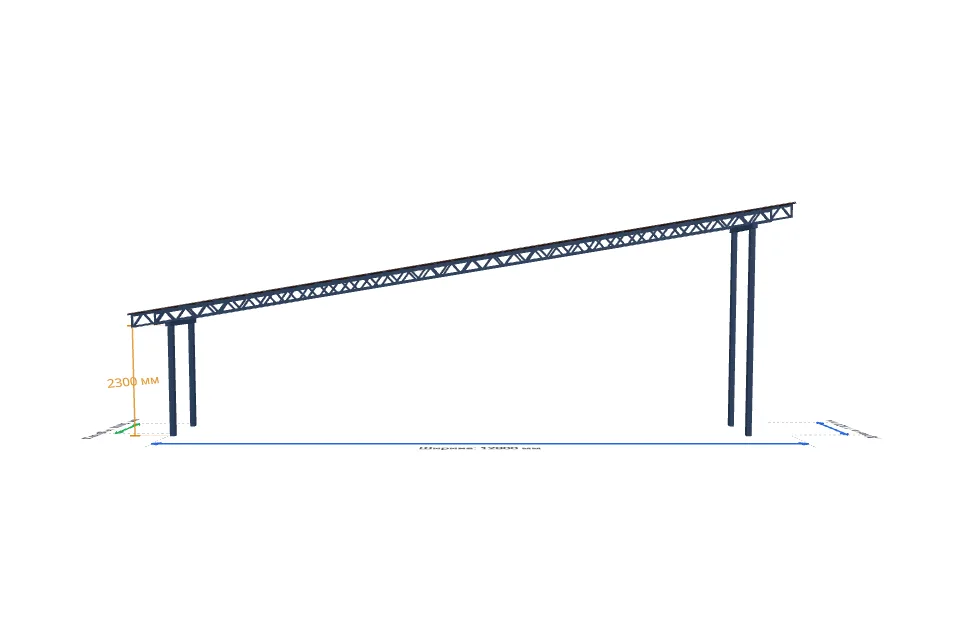

Виды навеса
Камера и масштаб выставлены автоматически по габаритам конструкции

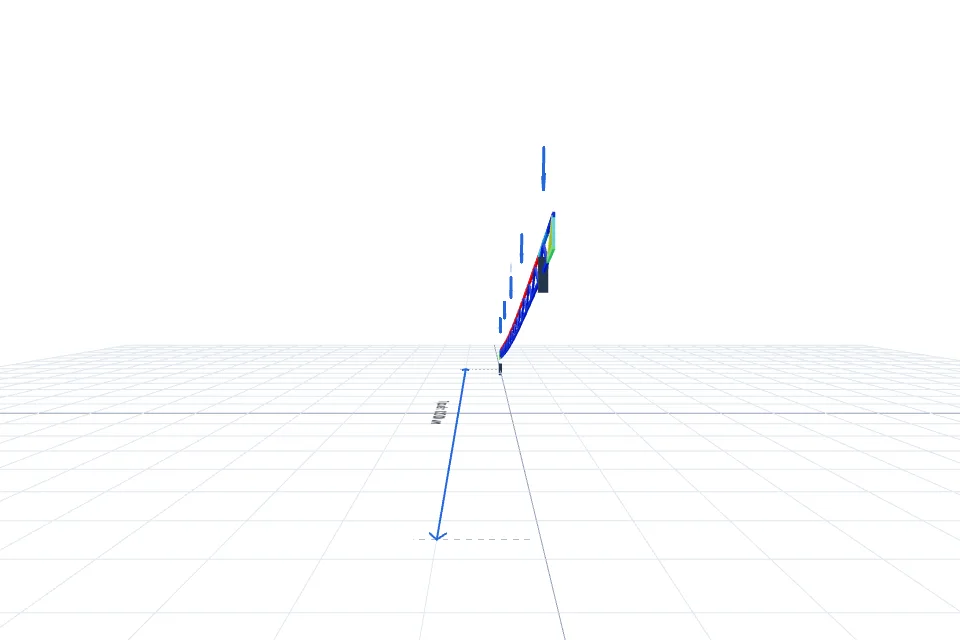

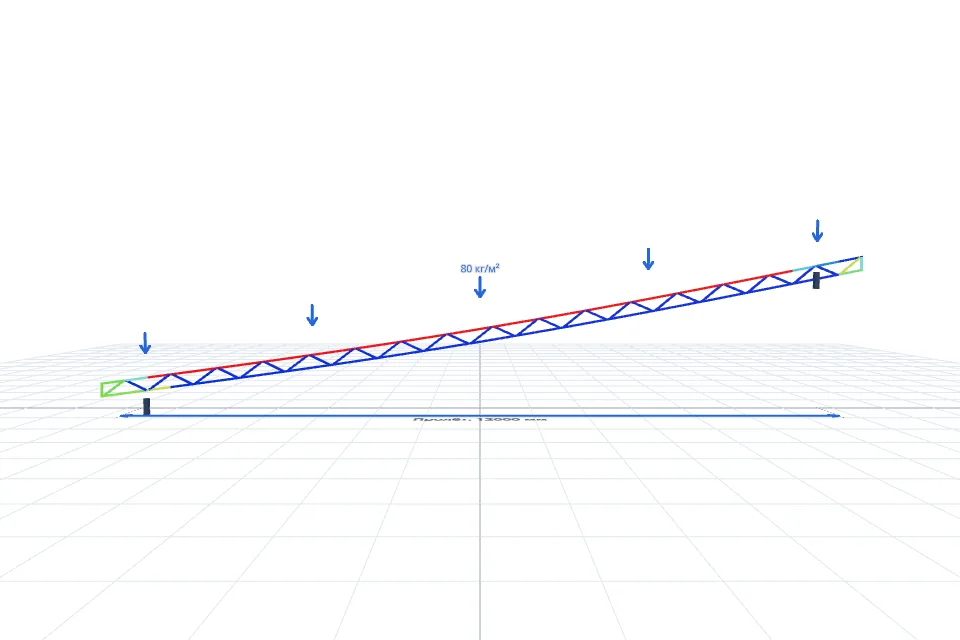

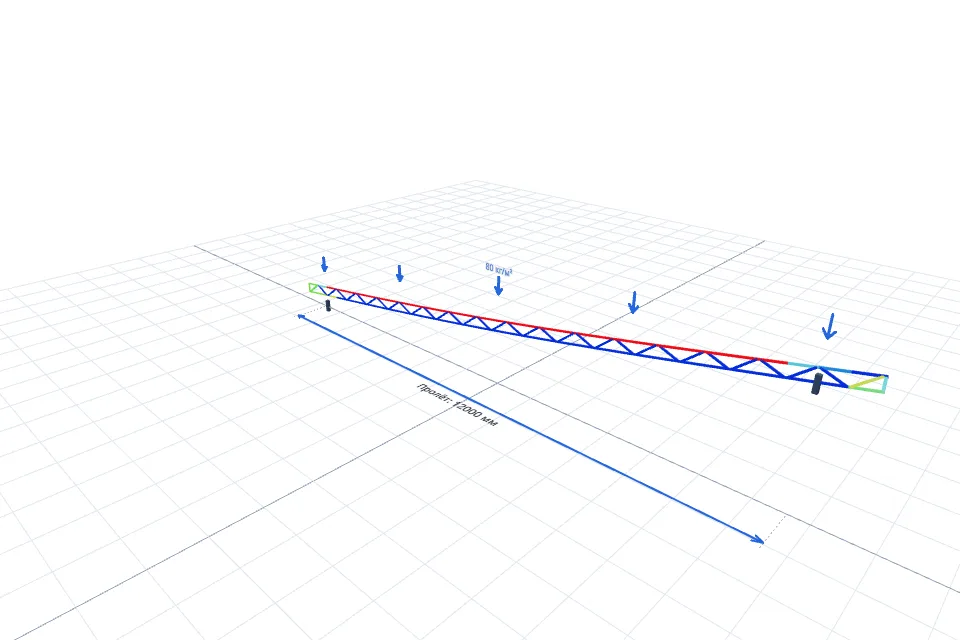

Испытание фермы нагрузкой (МКЭ)
Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости

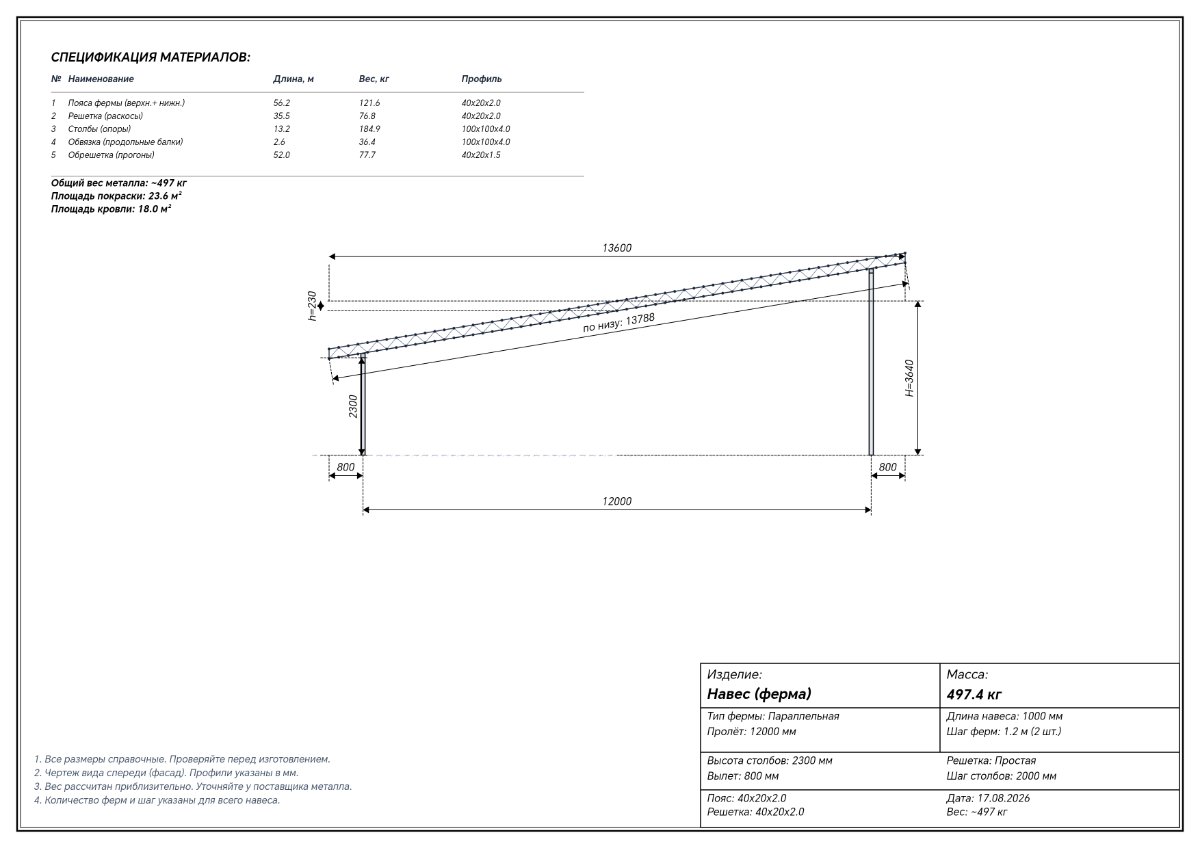

Чертёж навеса 12000×1000 мм — вид спереди (фасад), можно скачать
Чертёж фермы
Производственный чертёж фермы для навеса 12000×1000 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы
Автомобильный навес 12000×1000 мм
Автомобильный навес 12000×1000 мм — из чего складывается расчёт
Навес — это металлокаркас из ферм, опор и прогонов с кровлей из поликарбоната или профнастила. В расчёте подобраны фермы, опоры и кровельный материал, проверена снеговая нагрузка и рассчитан объём металла.
Показан навес 12000×1000 мм: фермы, опоры 100x100x4.0, кровля Профнастил.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и кровля
- Изготовление (работа)
- Проверка снеговой нагрузки и чертёж
- Доставка и монтаж — по запросу
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
12000×1000 мм
Тип
Параллельная
Профили
40x20x2.0 / 40x20x2.0
Проверка нагрузки
Не проходит
Детальная смета
Стоимость пересчитывается по текущим ценам административной панели
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 40x20x2.0 | 56.2 м | 8 026 ₽ |
| Решётка, профиль 40x20x2.0 | 35.5 м | 5 068 ₽ |
| Прогоны, профиль 40x20x1.5 | 52.0 м | 5 825 ₽ |
| Стойки и обвязка, профиль 100x100x4.0 | 15.8 м | 13 946 ₽ |
| Кровельное покрытие | 18.0 м² | 12 600 ₽ |
| Изготовление и монтаж (работа) | комплекс | 68 197 ₽ |
| ИТОГО | 113 661 ₽ | |
Геометрия
Шаг ферм 1200 мм, опоры 100x100x4.0, кровля: Профнастил.
Материалы
Металла 159.5 м, масса 497.4 кг, кровля 18.0 м².
Инженерная проверка
Статус: Не проходит. Прогиб 176.8 мм, коэффициент запаса 0.80.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 80 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации не пройдена — прогиб 176.8 мм, коэффициент запаса 0.80. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 80 кг/м² (8), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
