Навес для автомобиля 11000×8000 мм
Двускатная схема · металлочерепица
Пояса ферм — 60x40x2.0, решётка — 60x40x2.0. Комплект с монтажом на участке.
Металлокаркас
60x40x2.0
Кровля
Металлочерепица
С монтажом
Работы включены в смету
Проверка нагрузки
Проходит
Основные характеристики
- Пролёт между опорами
- 11000 мм
- Длина навеса
- 8000 мм
- Высота стоек
- 2300 мм
- Кровля
- Металлочерепица
- Шаг ферм, не более
- 1000 мм
- Фактический шаг ферм
- 1 000 мм
- Профиль поясов
- 60x40x2.0
- Профиль решётки
- 60x40x2.0
- Расчётная масса
- 2 953,62 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.

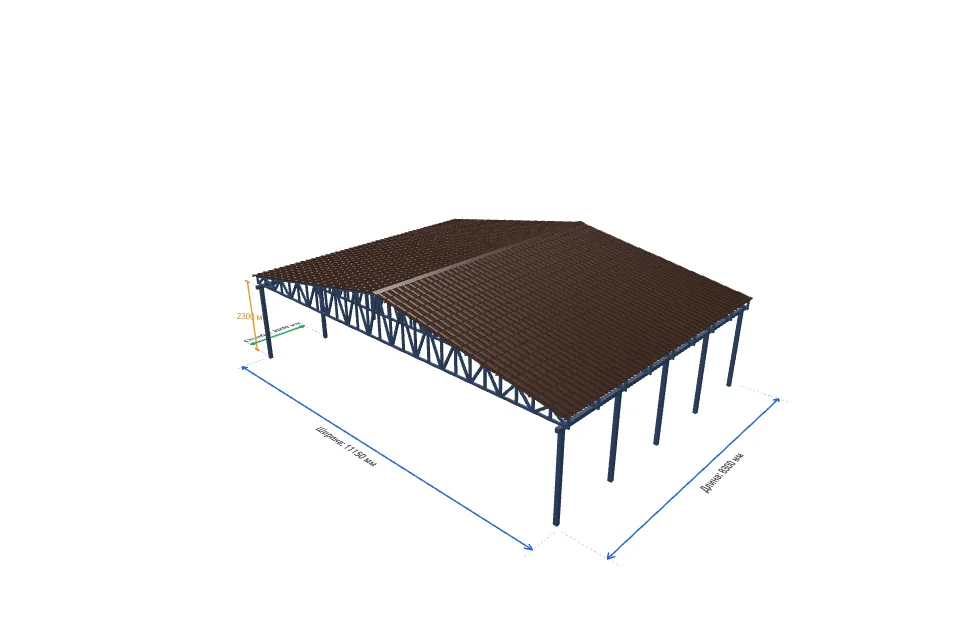

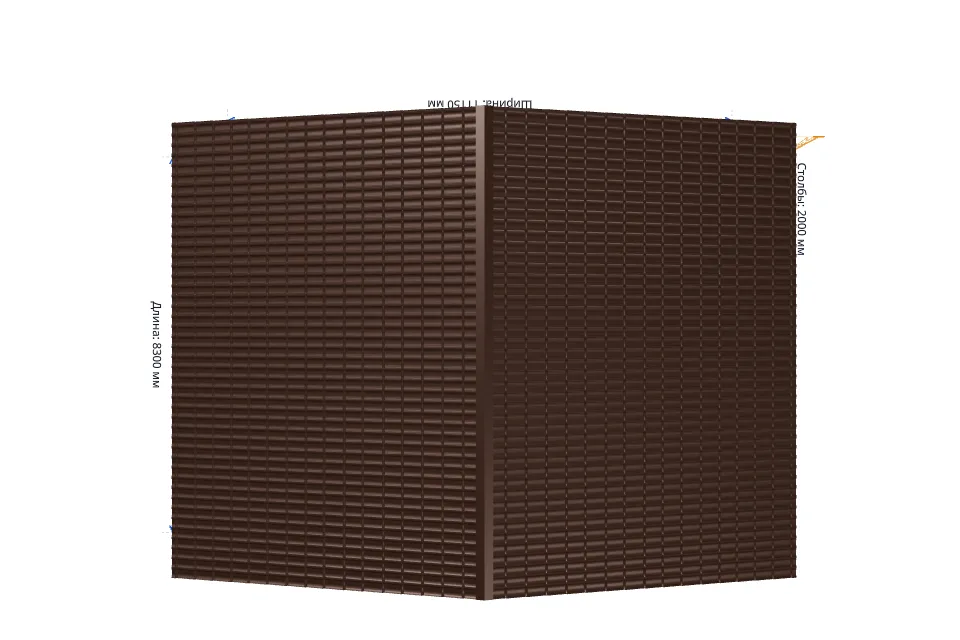

Автомобильный навес 11000×8000 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 11000 мм и длиной 8000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 11000 мм, длина — 8000 мм, высота стоек — 2300 мм. Поперечных ферм — 9, заданный максимальный шаг между ними — 1000 мм. Высота ферм в коньке — 990 мм.
Каркас: пояса ферм — профиль 60x40x2.0, решётка — 60x40x2.0, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм усиленное, с раскосами и вертикальными стойками. Общая длина профильных труб — 822,47 м, расчётная масса металлокаркаса — 2 953,62 кг.
Кровля: металлочерепица, расчётная площадь — 96,05 м². Коньковая планка — 8,3 м. Ветровые планки по двум торцам — 23.0 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 154,49 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
559 496 ₽
Монтаж
240 380 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 60x40x2.0 | 209.5 м | 49 093 ₽ |
| Решётка, профиль 60x40x2.0 | 261.3 м | 61 218 ₽ |
| Прогоны, профиль 40x20x1.5 | 224.1 м | 24 445 ₽ |
| Стойки и обвязка, профиль 100x100x4.0 | 39.6 м | 33 411 ₽ |
| Кровельное покрытие | 95.5 м² | 61 474 ₽ |
| Коньковая планка | 8.3 м | 3 735 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 23.0 м | 10 351 ₽ |
| Заглублённые части столбов, профиль 100x100x4.0 | 12 м | 10 124 ₽ |
| Бетон оснований столбов, запас 5% | 0.765 м³ | 5 735 ₽ |
| Изготовление поперечных ферм | 1393.605 кг | 156 781 ₽ |
| Подготовка столбов, балок и деталей каркаса | 904.515 кг | 47 487 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Бурение Ø300 мм: 12.00 м × 1 (ставка Ø300 мм) | 12 прив. м | 5 400 ₽ |
| Бетонирование оснований опор | 0.728 м³ | 1 202 ₽ |
| Монтаж столба с бетонированием, до 3 м | 10 шт. | 18 000 ₽ |
| Монтаж продольных балок | 16.6 м | 8 715 ₽ |
| Монтаж поперечной фермы: свыше 9 м или 250 кг | 9 шт. | 74 250 ₽ |
| Монтаж прогонов | 224.1 м | 36 977 ₽ |
| Монтаж металлочерепицы | 95.456 м² | 78 751 ₽ |
| Монтаж конька | 8.3 м | 3 735 ₽ |
| Монтаж торцевых планок | 23.001 м | 10 351 ₽ |
| Зачистка металла | 141.694 м² | 21 254 ₽ |
| Грунт-эмаль по металлу | 35.424 кг | 24 797 ₽ |
| Грунтование и окраска металла | 141.694 м² | 49 593 ₽ |
| ИТОГО | 799 876 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 22.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

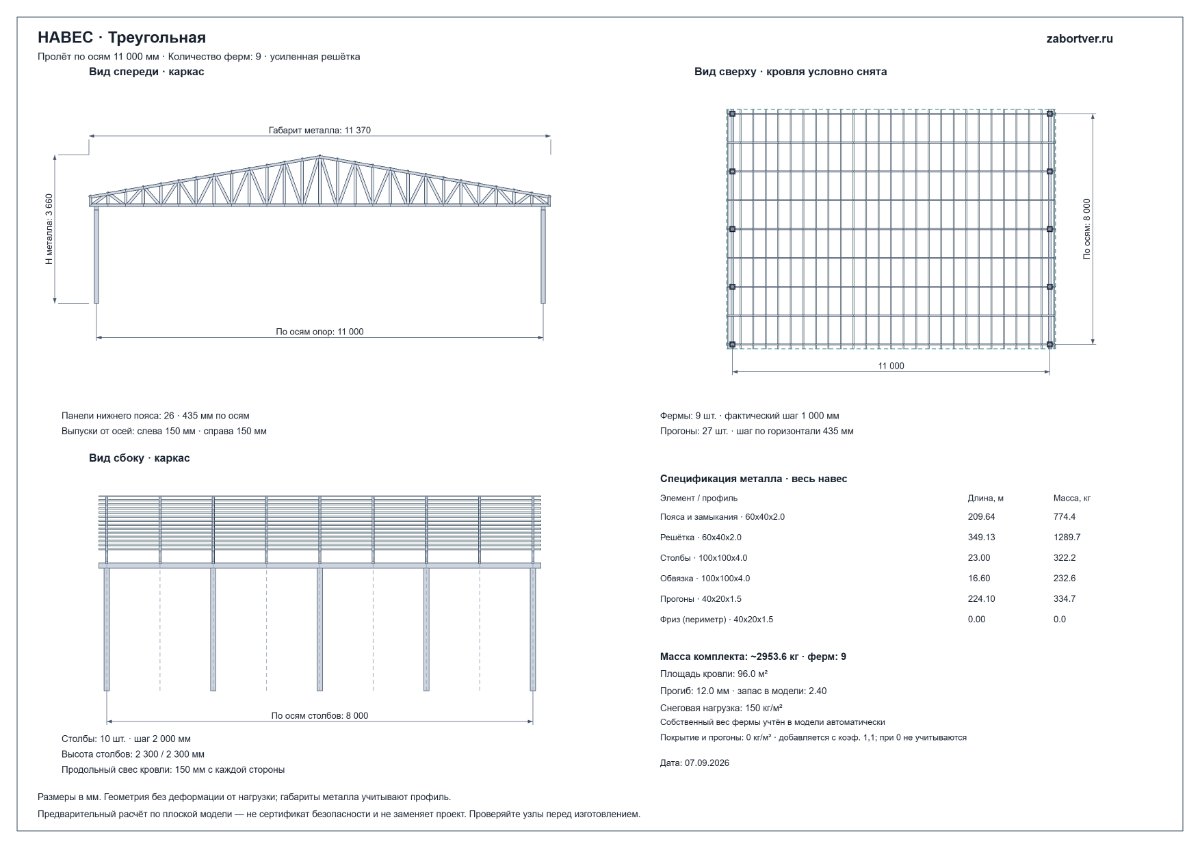

Чертёж навеса
Вид спереди, сбоку и сверху для навеса 11 000 × 8 000 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…

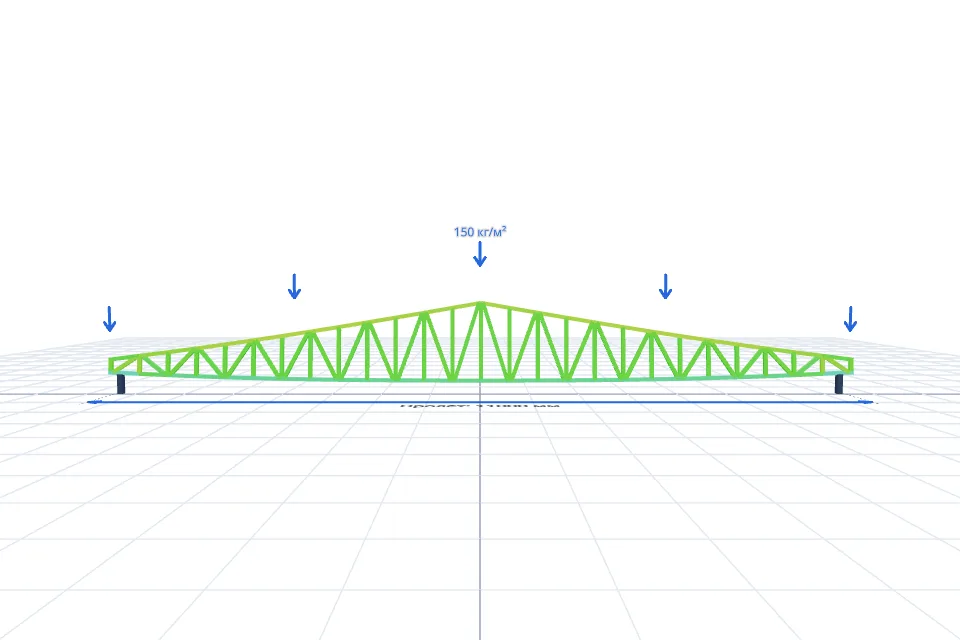

Чертёж фермы
Чертёж поперечной фермы навеса 11 000 × 8 000 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.
Инженерная проверка
Статус: Проходит. Прогиб 12,05 мм, коэффициент запаса 2,4.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 26 населённых пунктов со значением Sg ≤ 150 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

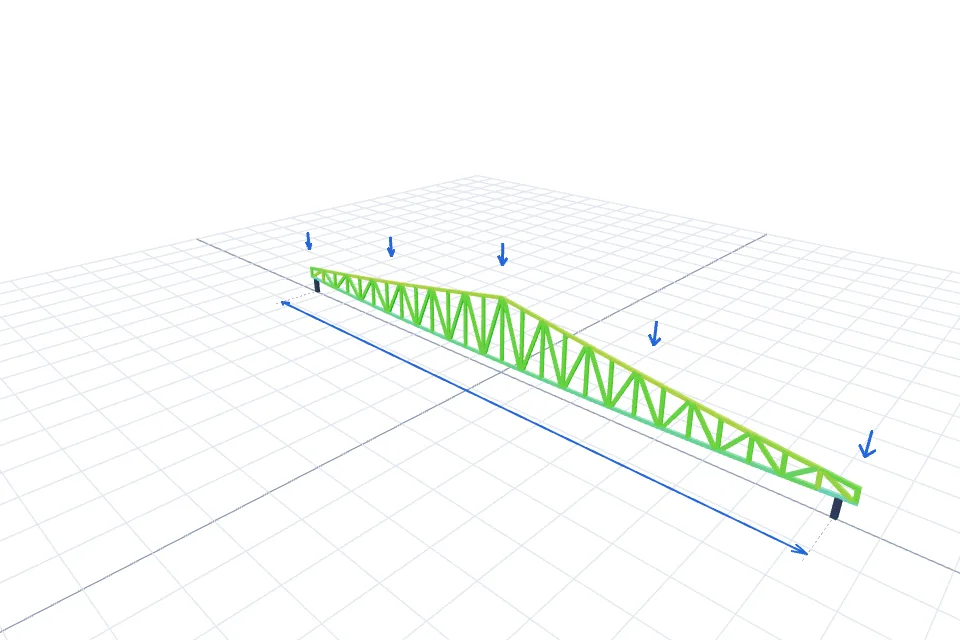

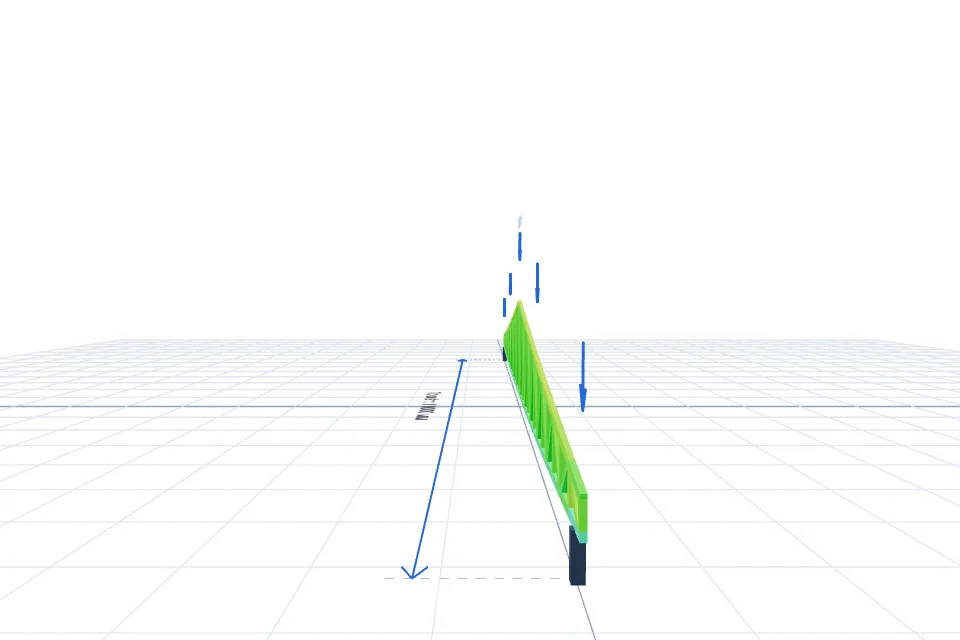

Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
