Навес 10500×17500 мм односкатный, кровля профнастил (пояс 40x40x2.0, шаг 1400 мм, усиленный) в Твери: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 10500 мм
Длина навеса: 17500 мм
Высота стоек: 4000 мм
Кровля: Профнастил
Шаг ферм, не более: 1400 мм
Фактический шаг ферм: 1 346,15 мм
Профиль поясов: 40x40x2.0
Профиль решётки: 40x40x2.0
Расчётная масса: 3 204,43 кг

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

Автомобильный навес 10500×17500 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 10500 мм и длиной 17500 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

Геометрия: пролёт между опорами — 10500 мм, длина — 17500 мм, высота стоек — 4000 мм. Поперечных ферм — 14, заданный максимальный шаг между ними — 1400 мм. Конструктивная высота ферм — 300 мм, подъём или перепад — 1000 мм.

Каркас: пояса ферм — профиль 40x40x2.0, решётка — 40x40x2.0, прогоны — 40x20x2.0, стойки и продольная обвязка — 100x100x3.0. Заполнение ферм усиленное, с раскосами и вертикальными стойками. Общая длина профильных труб — 1 030,23 м, расчётная масса металлокаркаса — 3 204,43 кг.

Кровля: профнастил, расчётная площадь — 191,99 м². Ветровые планки по двум торцам — 21.7 м.

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 169,48 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж не выбран; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Комплект с изготовлением, без монтажа
Проверка снеговой нагрузки и чертёж
Доставка, основание и дополнительные работы — отдельно

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

730 570 ₽

Монтаж

Не включён

Доставка

Не включена

Детальная смета

Позиция	Количество	Стоимость
Пояса, профиль 40x40x2.0	324.9 м	59 885 ₽
Решётка, профиль 40x40x2.0	293.6 м	54 123 ₽
Прогоны, профиль 40x20x2.0	336.3 м	45 700 ₽
Стойки и обвязка, профиль 100x100x3.0	75.4 м	49 431 ₽
Кровельное покрытие	192.0 м²	134 390 ₽
Ветровая (торцевая) планка — два торца кровли	21.7 м	9 762 ₽
Подготовка и окраска профильных труб со всех сторон	169.5 м²	59 318 ₽
Изготовление комплекта	комплект	317 961 ₽
ИТОГО		730 570 ₽

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 01.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

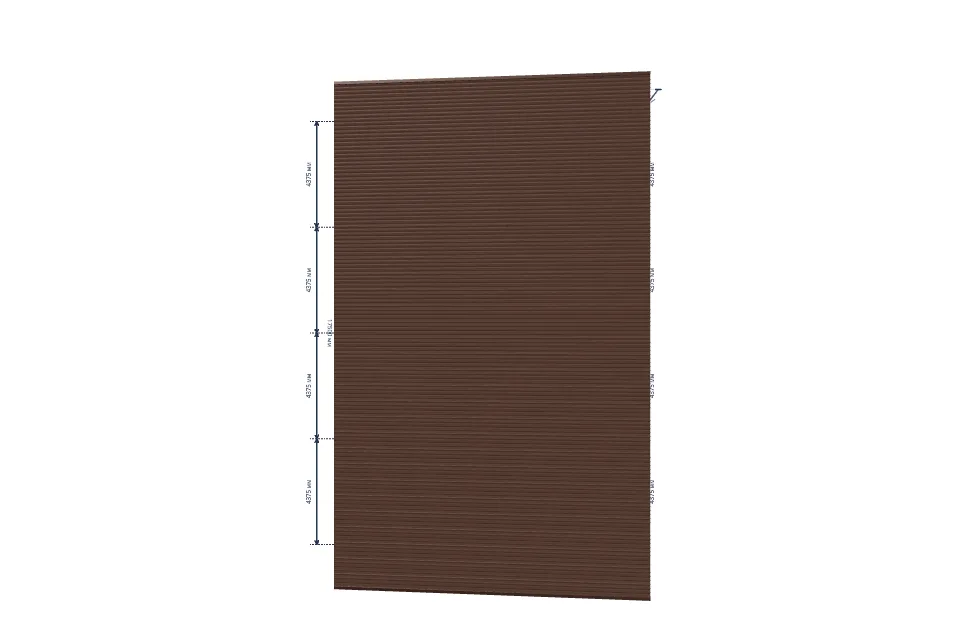

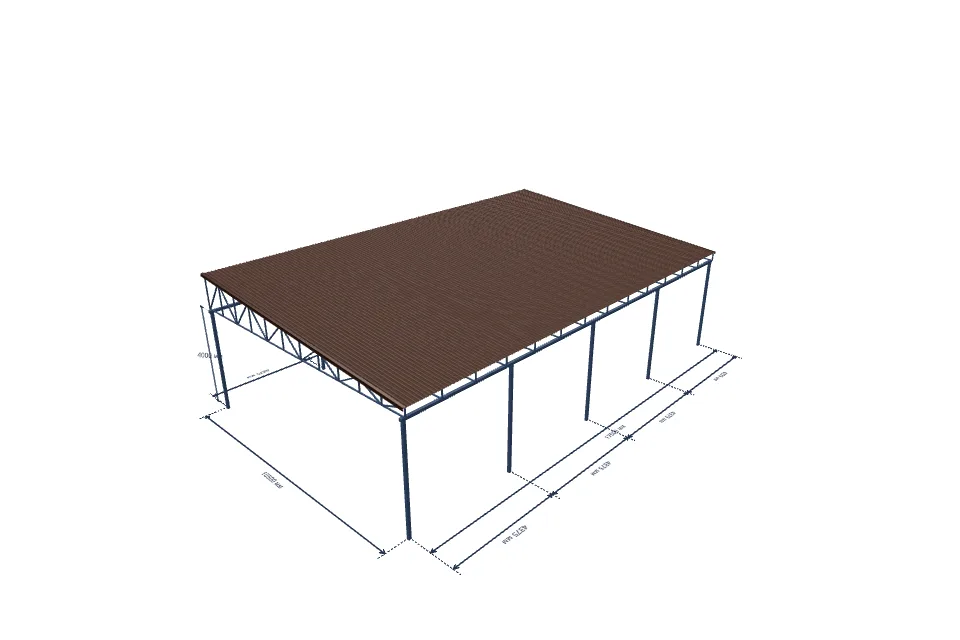

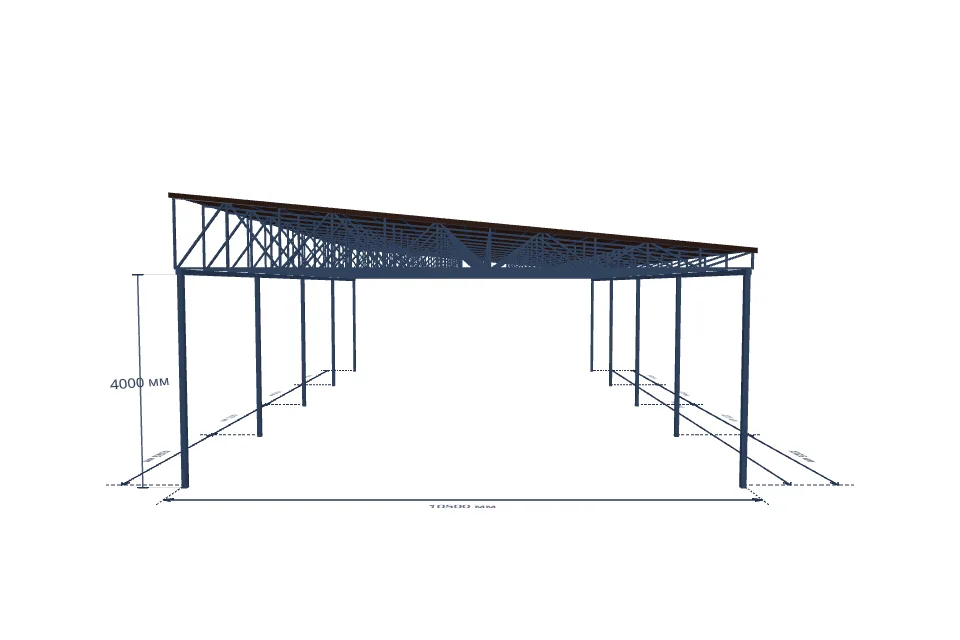

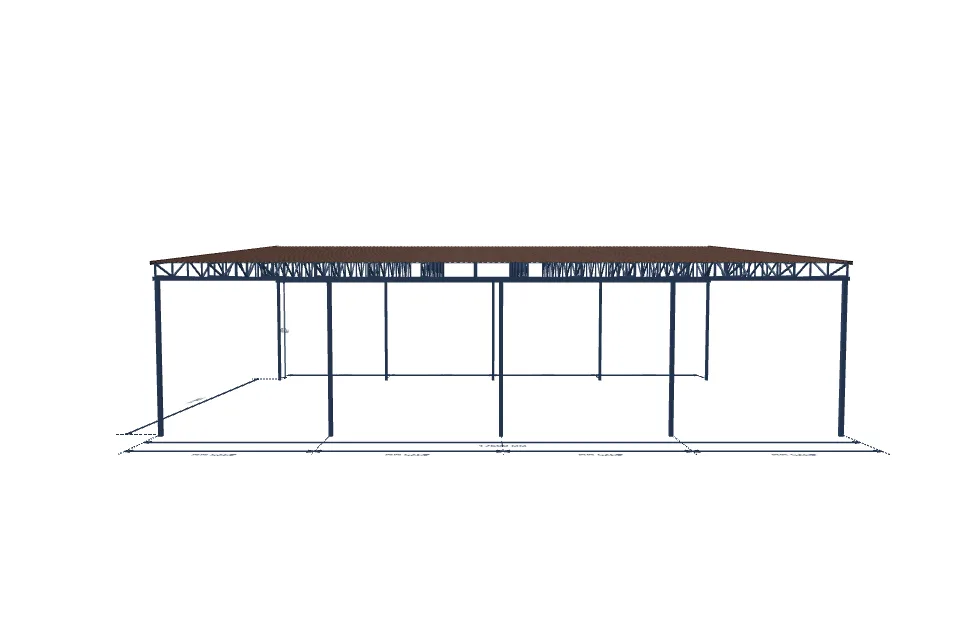

Чертёж навеса

Подготовка чертежа

Чертёж фермы

Чертёж фермы для навеса 10500×17500 мм — с размерами и снеговой нагрузкой

Готовим чертёж фермы

Автомобильный навес 10500×17500 мм

Доставка

Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.

Рассчитать доставку

Монтаж и подготовка площадки

Монтаж не выбран: комплект предназначен для самостоятельной установки.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.

Инженерная проверка

Статус: Проходит. Прогиб 19,93 мм, коэффициент запаса 1,53.

Выбранная нагрузка

Снеговая нагрузка — 130 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 130 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

При неизменных параметрах расчёт по снеговой нагрузке охватывает 18 населённых пунктов со значением Sg ≤ 130 кг/м²:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

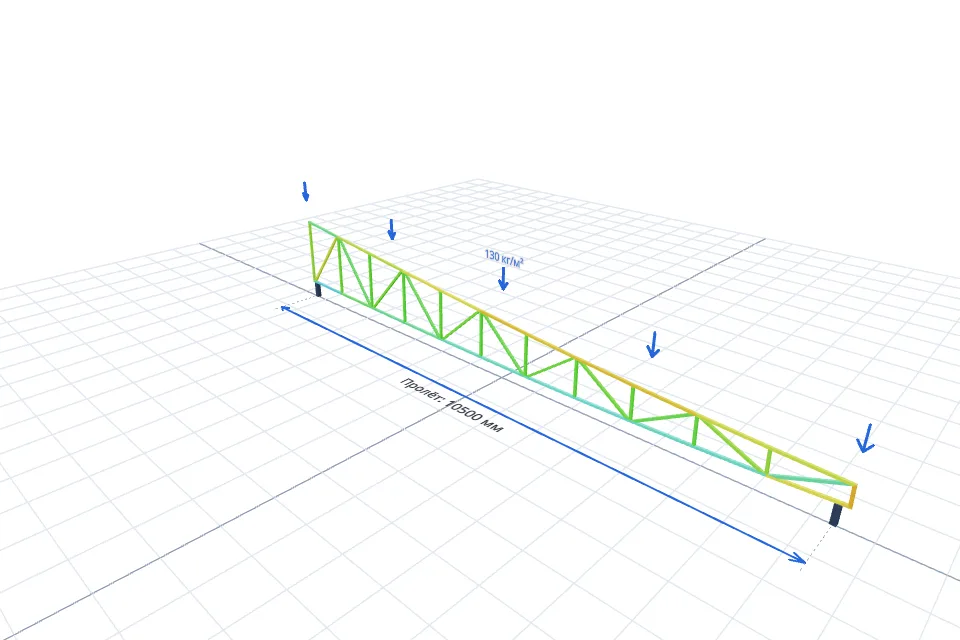

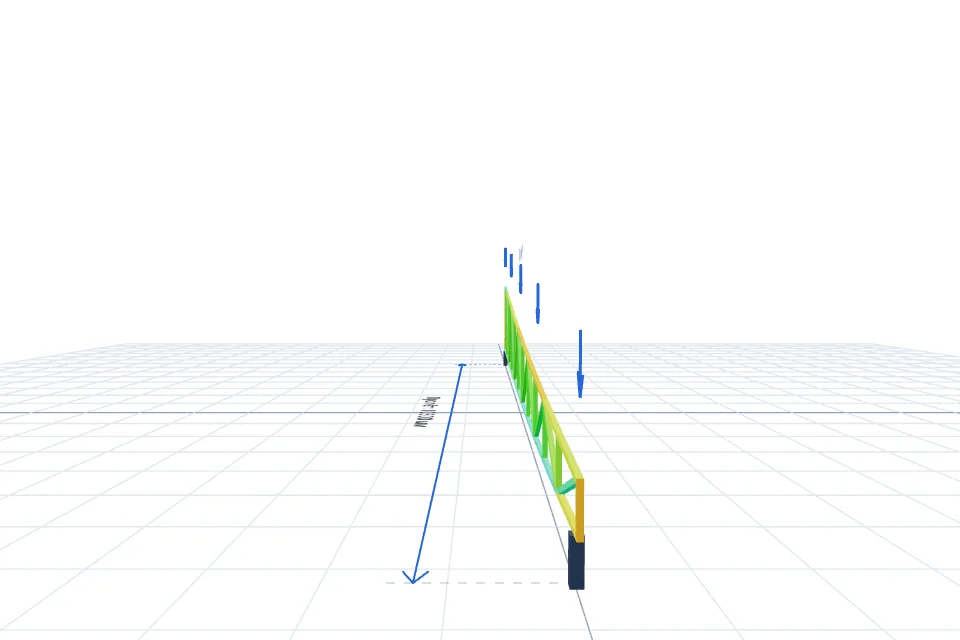

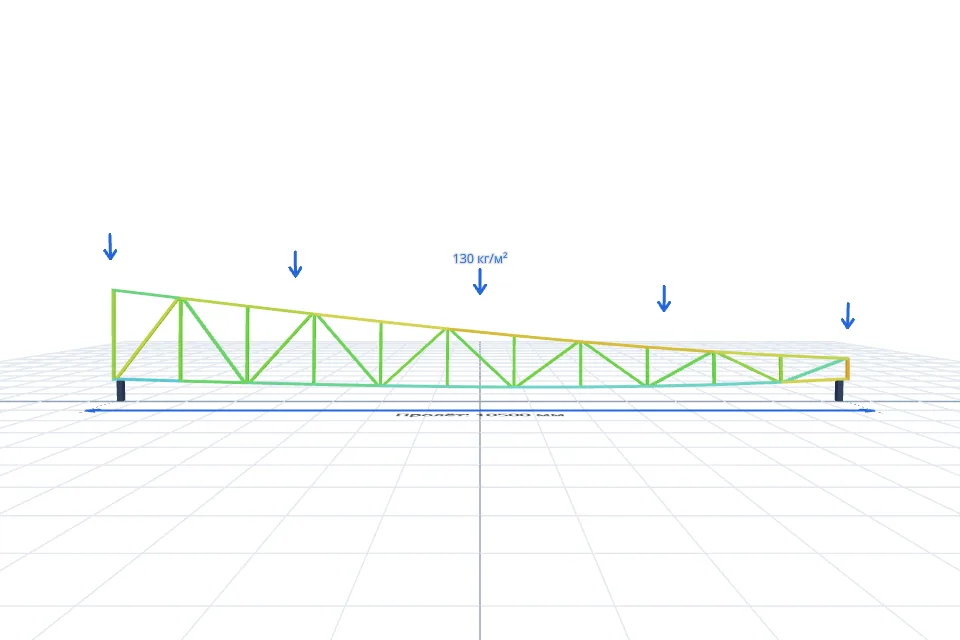

Испытание фермы нагрузкой (МКЭ)

Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости

Ферма навеса 10500×17500 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)

Вопросы по этому расчёту

Можно ли изменить размеры навеса?

Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.

Что входит в чертёж навеса?

Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.

Учтена ли снеговая нагрузка?

На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.

Цена окончательная?

Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
