Индивидуальный расчёт · № 2590

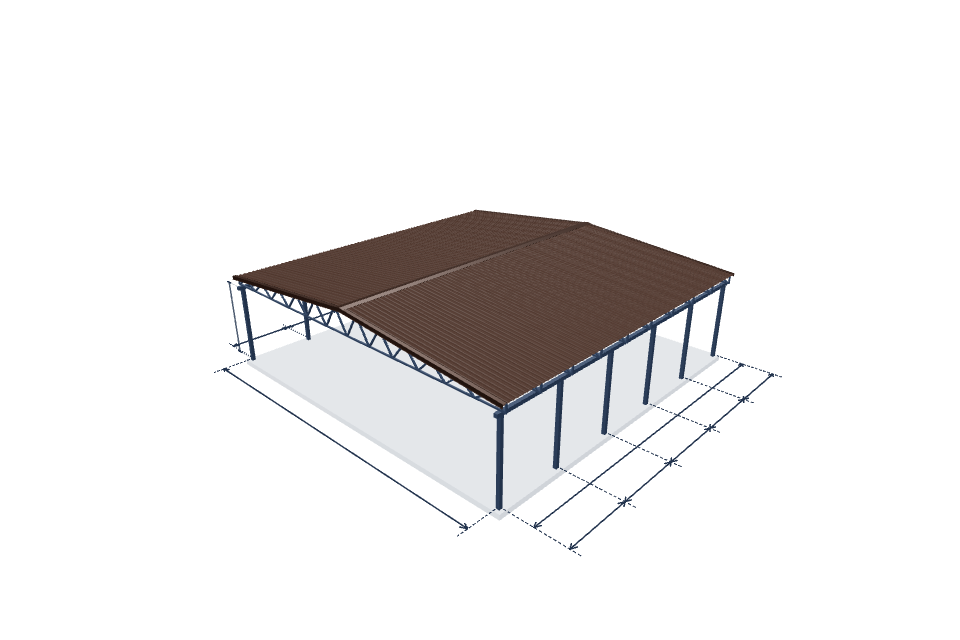

Навес для автомобиля 10000×9800 мм
Двускатная схема · профнастил
Пояса ферм — 40x40x3.0, решётка — 40x40x1.5. Комплект с монтажом на участке.
Металлокаркас
40x40x3.0
Кровля
Профнастил
С монтажом
Работы включены в смету
Проверка нагрузки
Требует внимания
Основные характеристики
- Пролёт между опорами
- 10000 мм
- Длина навеса
- 9800 мм
- Высота стоек
- 2300 мм
- Кровля
- Профнастил
- Бетонная площадка
- 15 см · 2 сетки армирования
- Шаг ферм, не более
- 1200 мм
- Фактический шаг ферм
- 1 088,89 мм
- Профиль поясов
- 40x40x3.0
- Профиль решётки
- 40x40x1.5
- Расчётная масса
- 2 213,23 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и комплектацию навеса в калькуляторе.
Автомобильный навес 10000×9800 мм — из чего складывается расчёт
Расчёт относится к конкретному навесу шириной 10000 мм и длиной 9800 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.
Геометрия: пролёт между опорами — 10000 мм, длина — 9800 мм, высота стоек — 2300 мм. Поперечных ферм — 10, заданный максимальный шаг между ними — 1200 мм. Высота ферм в коньке — 500 мм.
Каркас: пояса ферм — профиль 40x40x3.0, решётка — 40x40x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 716,02 м, расчётная масса металлокаркаса — 2 213,23 кг.
Кровля: профнастил, расчётная площадь — 105,53 м². Коньковая планка — 10,1 м. Ветровые планки по двум торцам — 20.8 м.
Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 113,51 м². Подготовка и окраска включены в смету отдельной строкой.
Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж на участке; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление комплекта и монтаж — отдельными строками
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Комплект с изготовлением
819 066 ₽
Монтаж
845 636 ₽
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Каркас навеса | ||
| Изготовление поперечных ферм | 929.494 кг | 76 683,29 ₽ |
| Подготовка столбов, балок и деталей каркаса | 976.113 кг | 51 245,93 ₽ |
| Разметка мест установки опор | 1 компл. | 3 000 ₽ |
| Монтаж столба на готовое основание, до 3 м | 12 шт. | 18 000 ₽ |
| Монтаж продольных балок | 20.2 м | 10 605 ₽ |
| Монтаж поперечной фермы: свыше 9 м или 250 кг | 10 шт. | 37 500 ₽ |
| Монтаж прогонов | 313.1 м | 23 482,5 ₽ |
| Зачистка, грунтование и окраска металла | 110.199 м² | 82 648,87 ₽ |
| Профиль 100x100x4.0 — обвязка, стойки | 54.0 м | 44 858,89 ₽ |
| Профиль 40x40x3.0 — пояса | 222.0 м | 52 982,52 ₽ |
| Профиль 40x40x1.5 — решётка | 132.0 м | 19 340,64 ₽ |
| Профиль 40x20x1.5 — прогоны | 372.0 м | 40 577,76 ₽ |
| Опорные пластины и анкеры столбов | 12 компл. | 18 000 ₽ |
| Грунт-эмаль по металлу | 27.55 кг | 19 284,74 ₽ |
| Итого по разделу «Каркас навеса» | 498 210,14 ₽ | |
| Фундамент — плита | ||
| Плита: Разметка периметра плиты | 40.8 м | 1 836 ₽ |
| Плита: Разработка грунта под плиту и слои основания | 36.41 м³ | 98 307 ₽ |
| Плита: Устройство и уплотнение песчаной подушки | 20.806 м³ | 202 859 ₽ |
| Плита: Монтаж и демонтаж опалубки плиты | 6.12 м² | 7 803 ₽ |
| Плита: Сборка и вязка арматурных сеток плиты | 1976.51 кг | 266 829 ₽ |
| Плита: Приём, укладка и вибрирование бетона плиты | 15.604 м³ | 56 174 ₽ |
| Плита: Выравнивание, затирка поверхности плиты и уход за бетоном | 104.03 м² | 39 011 ₽ |
| Плита: Бетон М300 / B22,5, запас 5% | 16.385 м³ | 122 888 ₽ |
| Плита: Арматура Ø12: сетка с нахлёстами 480 мм | 2520 м | 155 560 ₽ |
| Плита: Доска 40×150 мм: периметр плиты, полная толщина | 40.8 м | 7 344 ₽ |
| Плита: Песок: подушка 200 мм | 20.806 м³ | 31 209 ₽ |
| Плита: Вязальная проволока, 5 г на соединение | 27.56 кг | 6 890 ₽ |
| Итого по разделу «Фундамент — плита» | 996 710 ₽ | |
| Кровля | ||
| Монтаж кровли из профнастила | 105.182 м² | 70 997,69 ₽ |
| Монтаж конька | 10.1 м | 4 545 ₽ |
| Монтаж торцевых планок | 20.828 м | 4 686,32 ₽ |
| Кровельное покрытие | 105.2 м² | 75 635,16 ₽ |
| Коньковая планка | 10.1 м | 4 545 ₽ |
| Ветровая (торцевая) планка — два торца кровли | 20.8 м | 9 372,63 ₽ |
| Итого по разделу «Кровля» | 169 781,8 ₽ | |
| ИТОГО | 1 664 701,94 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 14.11.2026. Окончательную комплектацию и цену подтвердит менеджер.
Чертёж навеса

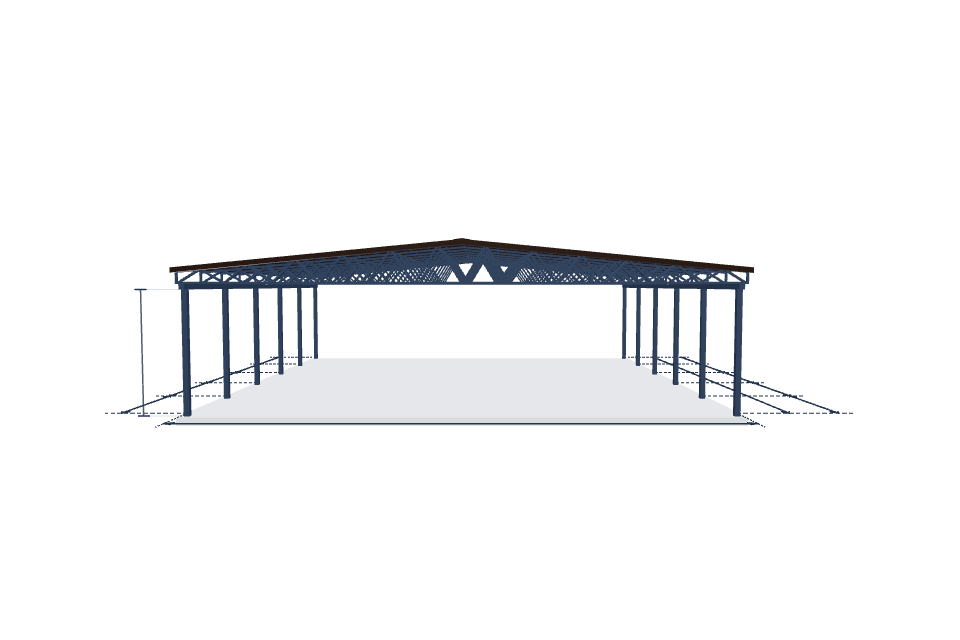

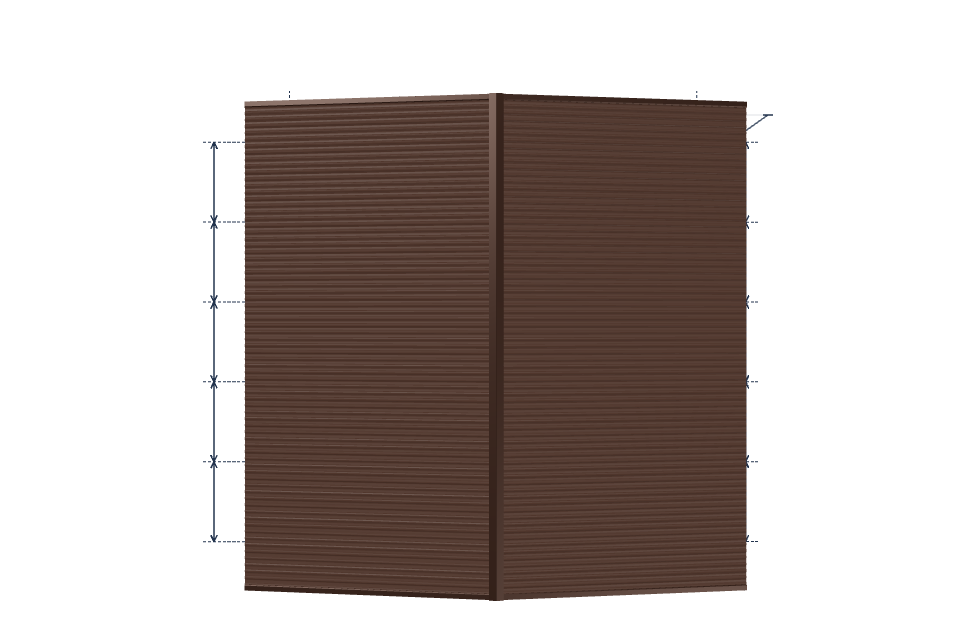

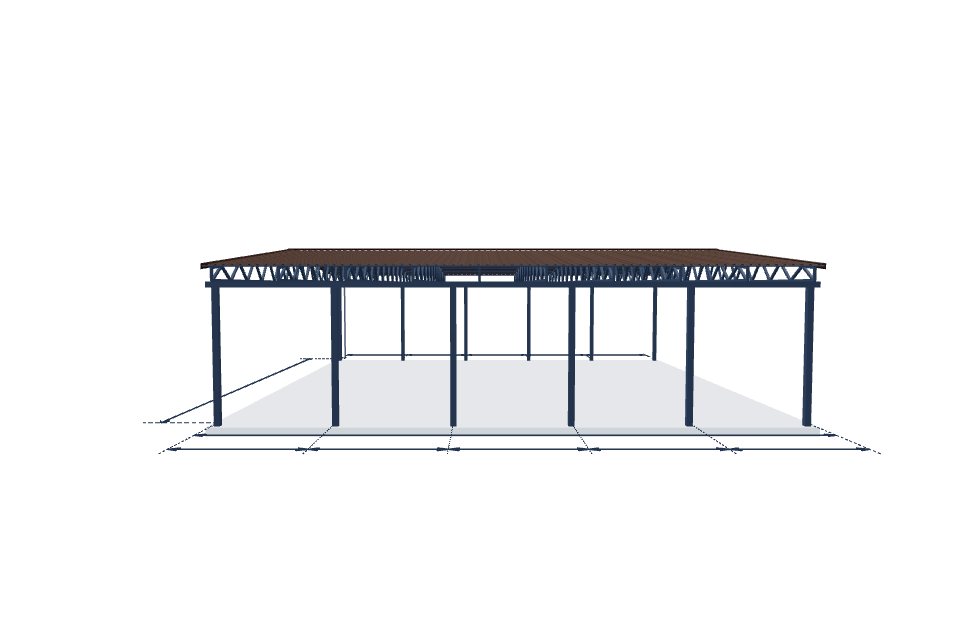

Вид спереди, сбоку и сверху для навеса 10 000 × 9 800 мм. Векторный чертёж для просмотра и печати.
Готовим SVG-чертёж…
Чертёж фермы
Чертёж поперечной фермы навеса 10 000 × 9 800 мм — размеры, узлы и снеговая нагрузка.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и подготовка площадки
Монтаж на участке выбран и включён в смету отдельной строкой.
Грунтовые условия, подъезд и дополнительные работы уточняем по площадке. Бетонная площадка включена в подробную смету: материалы и выбранные работы рассчитаны по калькулятору плиты.
Инженерная проверка
Статус: Требует внимания. Прогиб 19,37 мм, коэффициент запаса 1,16.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации требует внимания — прогиб 19.4 мм, коэффициент запаса 1.16. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 150 кг/м² (26), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Испытание фермы нагрузкой (МКЭ)
Напряжения в МПа: растяжение — зелёный–синий, сжатие и изгиб — зелёный–красный; бордовый — риск устойчивости. Серым — вне проверки.
Считаем напряжения в профилях
МКЭ-расчёт фермы под снеговую нагрузку: цветовая карта напряжений и деформированная схема — как в калькуляторе ферм.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
Проверить расчёт перед изготовлением
Уточним комплектацию, площадку и условия получения.
