Автомобильный навес 10000×6000 мм параллельная из профнастил: расчёт, цены и чертёж в Твери
Смета для навеса: параллельная фермы, кровля из профнастил, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
474 205 ₽

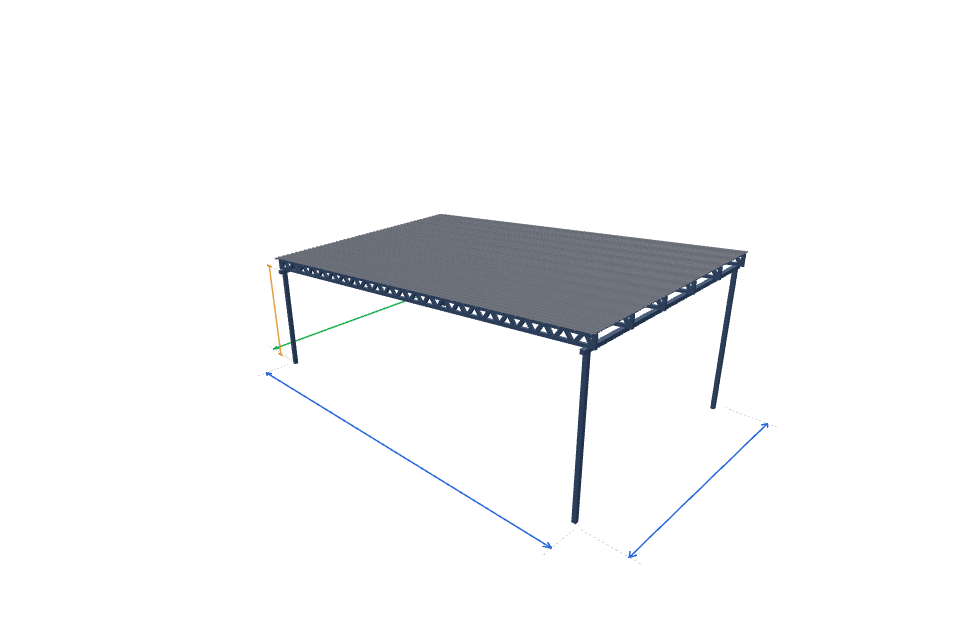

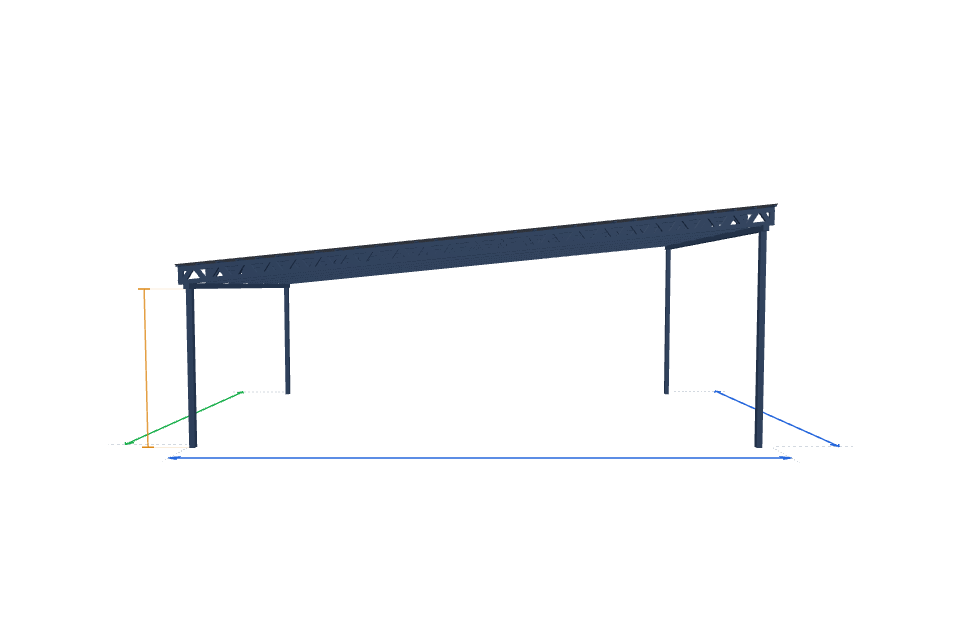

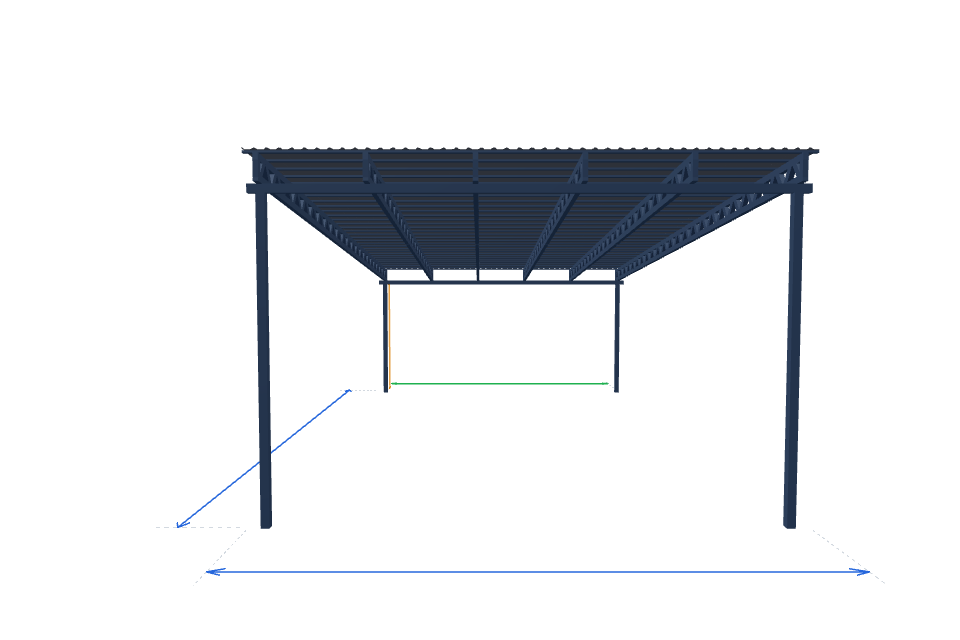

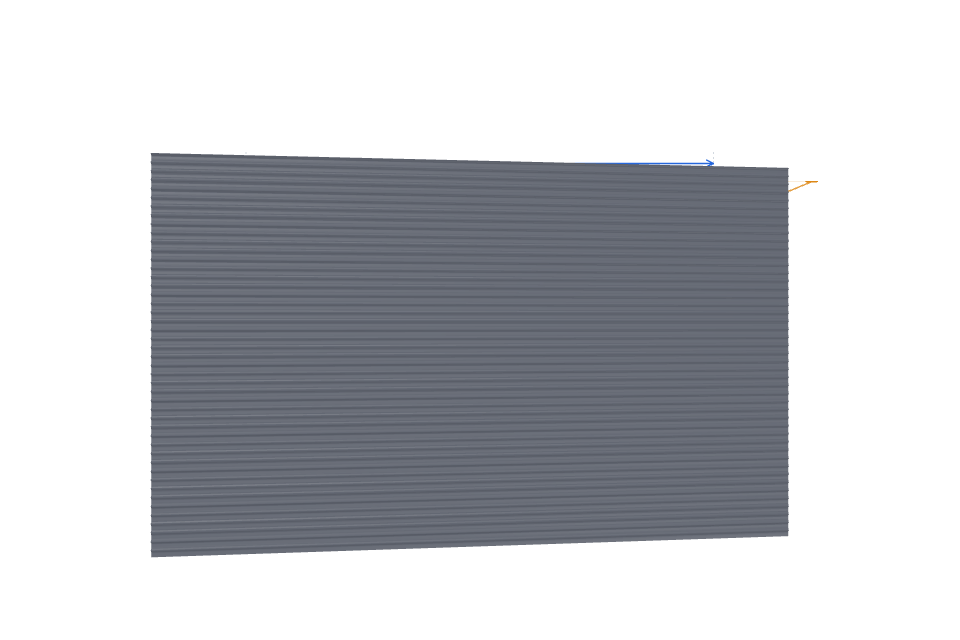

Виды навеса
Камера и масштаб выставлены автоматически по габаритам конструкции

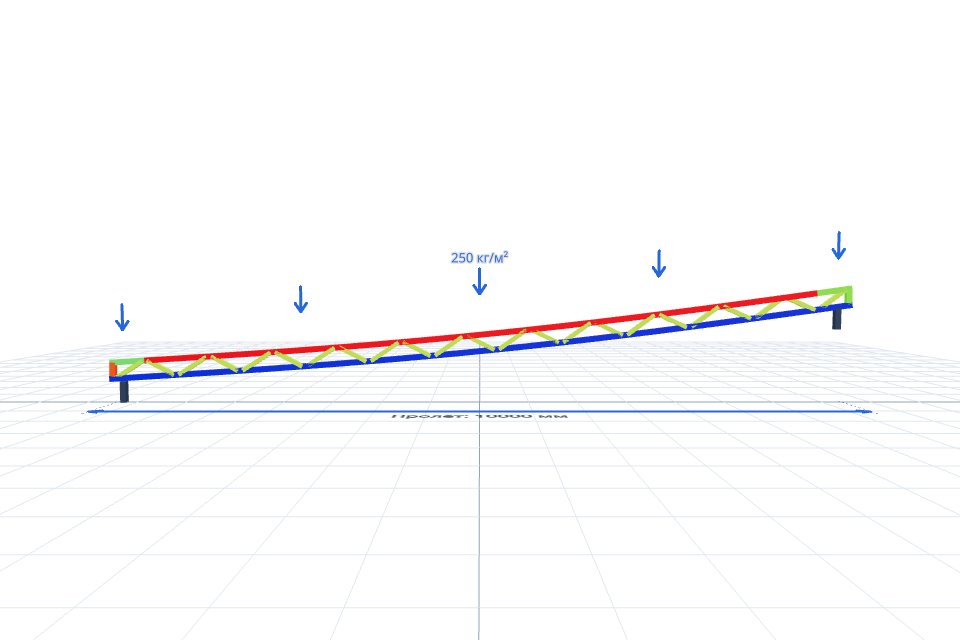

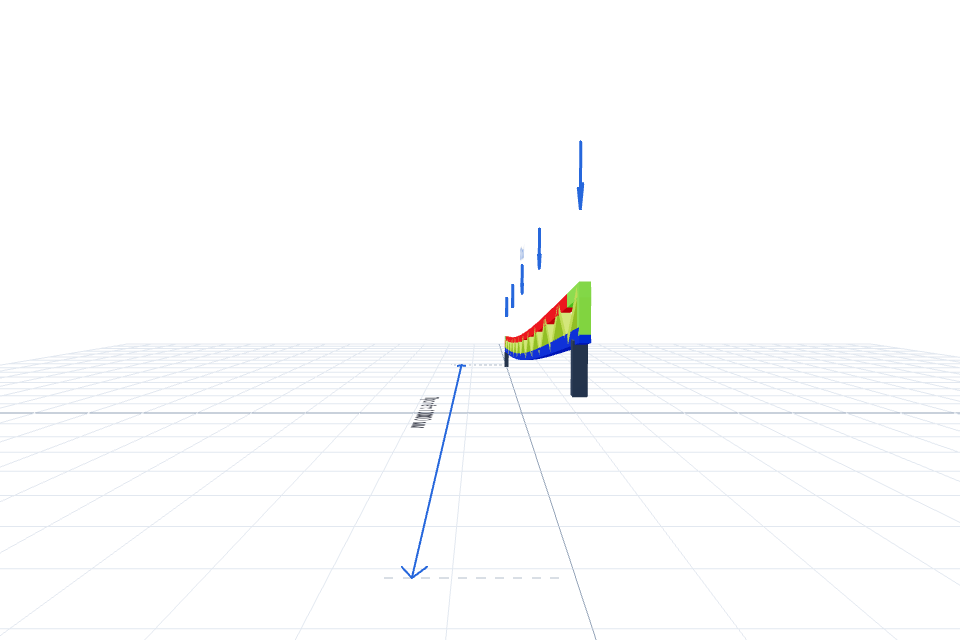

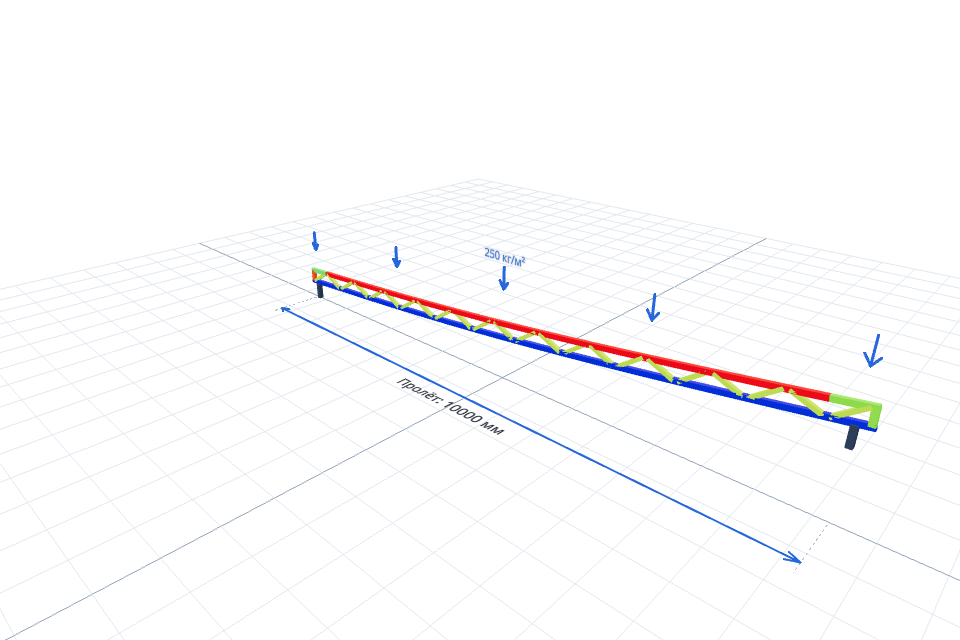

Испытание фермы нагрузкой (МКЭ)
Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости

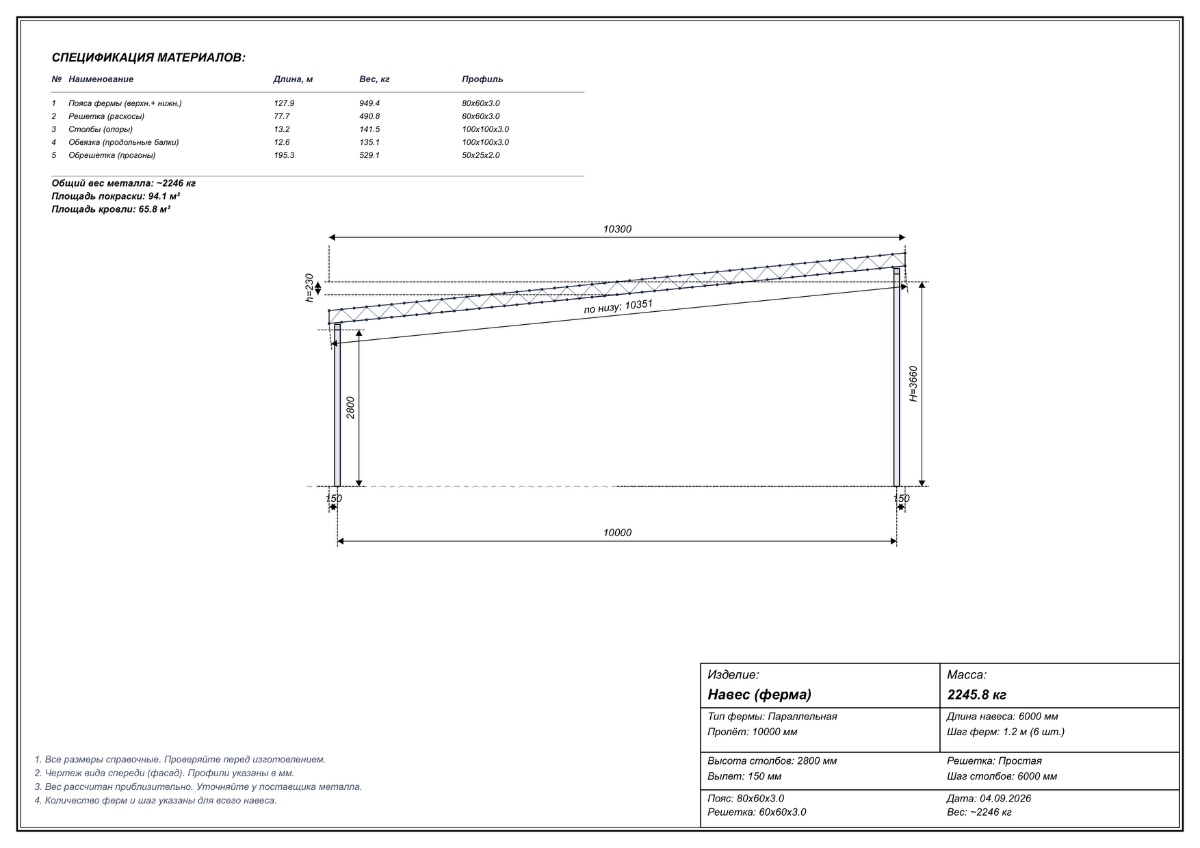

Чертёж навеса 10000×6000 мм — вид спереди (фасад), можно скачать
Чертёж фермы
Производственный чертёж фермы для навеса 10000×6000 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы
Автомобильный навес 10000×6000 мм
Автомобильный навес 10000×6000 мм — из чего складывается расчёт
Навес — это металлокаркас из ферм, опор и прогонов с кровлей из поликарбоната или профнастила. В расчёте подобраны фермы, опоры и кровельный материал, проверена снеговая нагрузка и рассчитан объём металла.
Показан навес 10000×6000 мм: фермы, опоры 100x100x3.0, кровля Профнастил.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и кровля
- Изготовление (работа)
- Проверка снеговой нагрузки и чертёж
- Доставка и монтаж — по запросу
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
10000×6000 мм
Тип
Параллельная
Профили
80x60x3.0 / 60x60x3.0
Проверка нагрузки
Не проходит
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 80x60x3.0 | 127.9 м | 59 813 ₽ |
| Решётка, профиль 60x60x3.0 | 77.7 м | 30 919 ₽ |
| Прогоны, профиль 50x25x2.0 | 195.3 м | 35 447 ₽ |
| Стойки и обвязка, профиль 100x100x3.0 | 25.8 м | 17 426 ₽ |
| Кровельное покрытие | 65.8 м² | 46 078 ₽ |
| Изготовление и монтаж (работа) | комплекс | 284 523 ₽ |
| ИТОГО | 474 205 ₽ | |
Геометрия
Шаг ферм 1200 мм, опоры 100x100x3.0, кровля: Профнастил.
Материалы
Металла 426.7 м, масса 2245.8 кг, кровля 65.8 м².
Инженерная проверка
Статус: Не проходит. Прогиб 84.6 мм, коэффициент запаса 1.00.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 250 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации не пройдена — прогиб 84.6 мм, коэффициент запаса 1.00. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 250 кг/м² (56), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м², Белгород — 155 кг/м², Воронеж — 155 кг/м², Екатеринбург — 155 кг/м², Великий Новгород — 155 кг/м², Смоленск — 160 кг/м², Брянск — 160 кг/м², Тюмень — 160 кг/м², Новосибирск — 160 кг/м², Тверь — 160 кг/м², Самара — 165 кг/м², Кострома — 180 кг/м², Пенза — 180 кг/м², Санкт-Петербург — 180 кг/м², Вологда — 185 кг/м², Москва — 185 кг/м², Челябинск — 185 кг/м², Владимир — 185 кг/м², Иваново — 190 кг/м², Калуга — 190 кг/м², Ярославль — 200 кг/м², Ульяновск — 205 кг/м², Киров — 210 кг/м², Нижний Новгород — 210 кг/м², Томск — 215 кг/м², Барнаул — 215 кг/м², Архангельск — 225 кг/м², Ижевск — 235 кг/м², Красноярск — 240 кг/м², Уфа — 245 кг/м², Сыктывкар — 245 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Вопросы по этому расчёту
Можно ли изменить размеры навеса?
Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.
Что входит в чертёж навеса?
Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.
Учтена ли снеговая нагрузка?
На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.
Цена окончательная?
Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
