Навес 10000×14000 мм арочный, кровля сотовый поликарбонат (пояс 50x50x2.0, шаг 1500 мм) в Твери: расчёт, цены и чертёж

Основные характеристики

Пролёт между опорами: 10000 мм
Длина навеса: 14000 мм
Высота стоек: 4000 мм
Кровля: Сотовый поликарбонат
Шаг ферм, не более: 1500 мм
Фактический шаг ферм: 1 400 мм
Профиль поясов: 50x50x2.0
Профиль решётки: 40x20x1.5
Расчётная масса: 2 996,76 кг

Проект в деталях

Измените параметры под свой проект

Выберите размеры, профили и комплектацию навеса в калькуляторе.

Автомобильный навес 10000×14000 мм — из чего складывается расчёт

Расчёт относится к конкретному навесу шириной 10000 мм и длиной 14000 мм. Здесь показаны не только общие габариты, но и состав металлокаркаса, кровля, доборные элементы, площадь окраски, изготовление и выбранный вариант монтажа.

Геометрия: пролёт между опорами — 10000 мм, длина — 14000 мм, высота стоек — 4000 мм. Поперечных ферм — 11, заданный максимальный шаг между ними — 1500 мм. Конструктивная высота ферм — 400 мм, подъём или перепад — 1500 мм.

Каркас: пояса ферм — профиль 50x50x2.0, решётка — 40x20x1.5, прогоны — 40x20x1.5, стойки и продольная обвязка — 100x100x4.0. Заполнение ферм простое V-образное. Общая длина профильных труб — 961,64 м, расчётная масса металлокаркаса — 2 996,76 кг.

Кровля: сотовый поликарбонат, расчётная площадь — 149,65 м².

Окраска: наружная площадь всех профильных труб рассчитана по периметру каждого сечения и его фактической длине — 159,99 м². Подготовка и окраска включены в смету отдельной строкой.

Из чего складывается цена: профильные трубы ферм, прогонов, стоек и обвязки; кровельное покрытие и доборные элементы; окраска; изготовление комплекта; монтаж не выбран; доставка не включена. Количество и стоимость каждой позиции приведены во вкладке «Подробная смета».

Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.

Что входит в стоимость

Металлокаркас и выбранная кровля
Комплект с изготовлением, без монтажа
Проверка снеговой нагрузки и чертёж
Доставка, основание и дополнительные работы — отдельно

Срок изготовления и монтажа навеса уточняется по площадке.

Комплект с изготовлением

569 952 ₽

Монтаж

Не включён

Доставка

Не включена

Детальная смета

Позиция	Количество	Стоимость
Пояса, профиль 50x50x2.0	235.5 м	55 166 ₽
Решётка, профиль 40x20x1.5	214.2 м	23 364 ₽
Прогоны, профиль 40x20x1.5	420.0 м	45 814 ₽
Стойки и обвязка, профиль 100x100x4.0	92.0 м	78 815 ₽
Кровельное покрытие	149.7 м²	67 344 ₽
Подготовка и окраска профильных труб со всех сторон	160.0 м²	55 997 ₽
Изготовление комплекта	комплект	243 452 ₽
ИТОГО		569 952 ₽

Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 01.10.2026. Окончательную комплектацию и цену подтвердит менеджер.

Чертёж навеса

Подготовка чертежа

Чертёж фермы

Чертёж фермы для навеса 10000×14000 мм — с размерами и снеговой нагрузкой

Готовим чертёж фермы

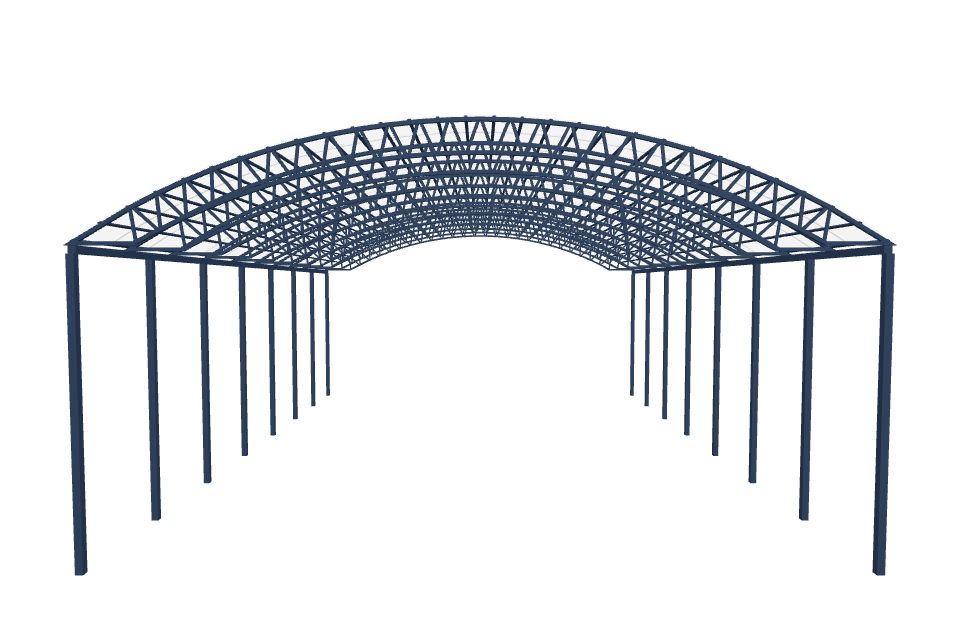

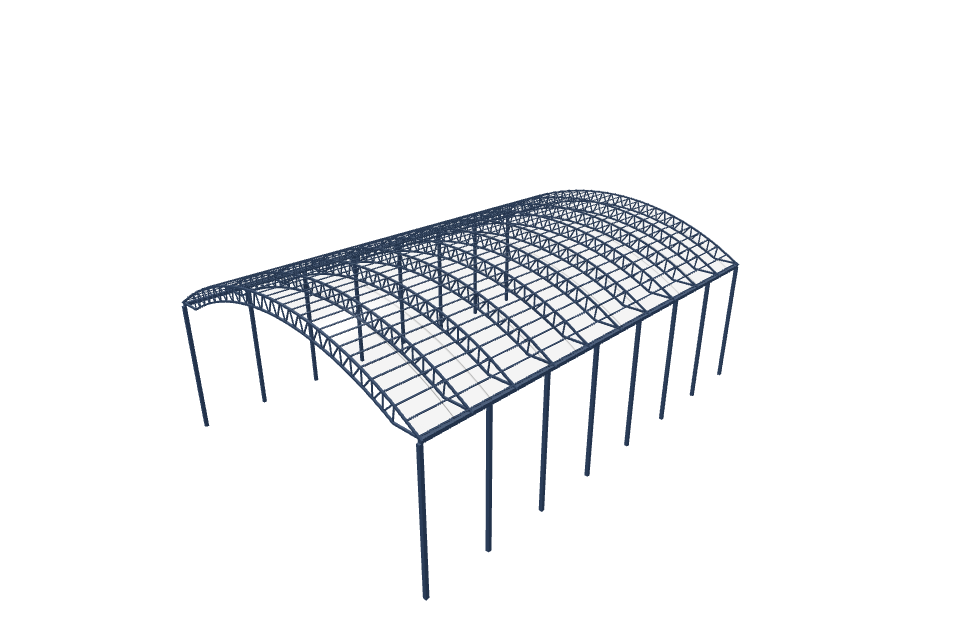

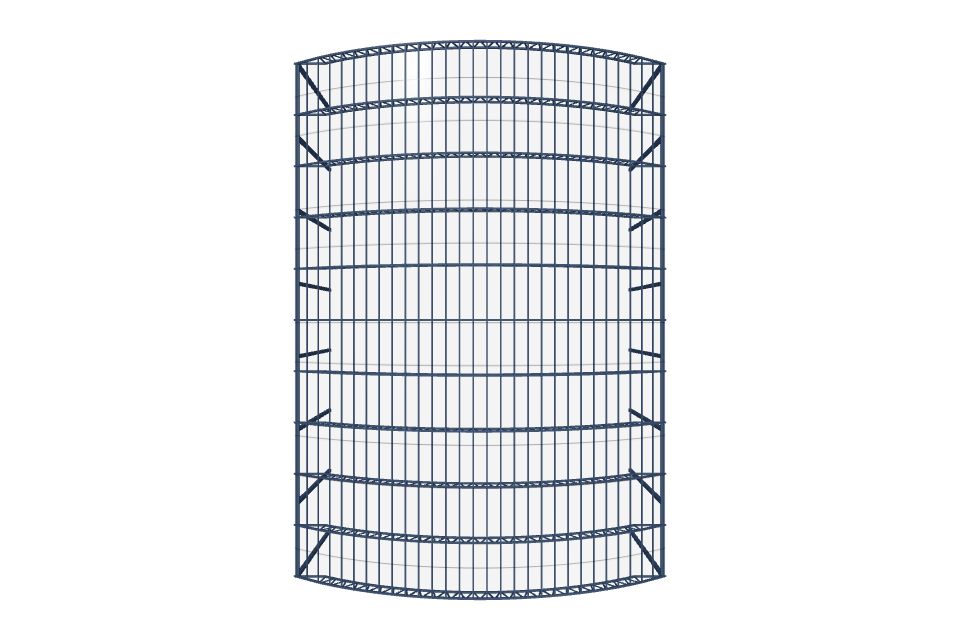

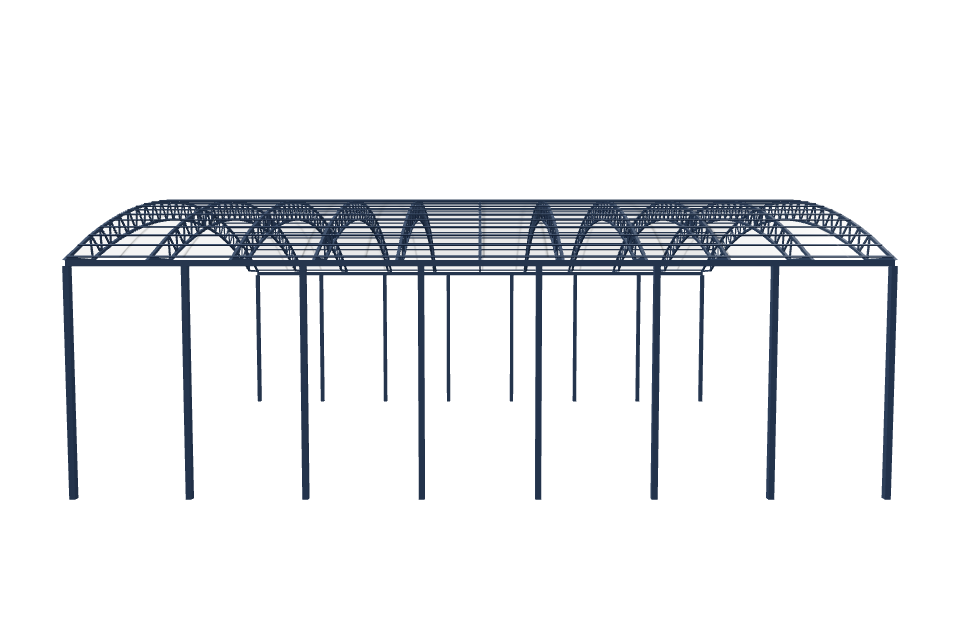

Автомобильный навес 10000×14000 мм

Доставка

Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.

Рассчитать доставку

Монтаж и подготовка площадки

Монтаж не выбран: комплект предназначен для самостоятельной установки.

Основание, крепление опор, подъезд и дополнительные работы уточняем по площадке. Стоимость основания в эту смету не входит.

Инженерная проверка

Статус: Требует внимания. Прогиб 46,81 мм, коэффициент запаса 1,21.

Выбранная нагрузка

Снеговая нагрузка — 150 кг/м².

Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.

Снеговая нагрузка

Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.

Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.

Внимание: инженерная проверка для этой конфигурации требует внимания — прогиб 46.8 мм, коэффициент запаса 1.21. Для этой нагрузки нужны усиленные профили или усиленная решётка.

Населённые пункты со значением Sg ≤ 150 кг/м² (26), но текущая конструкция пока не может быть рекомендована из-за результата проверки:

Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².

Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.

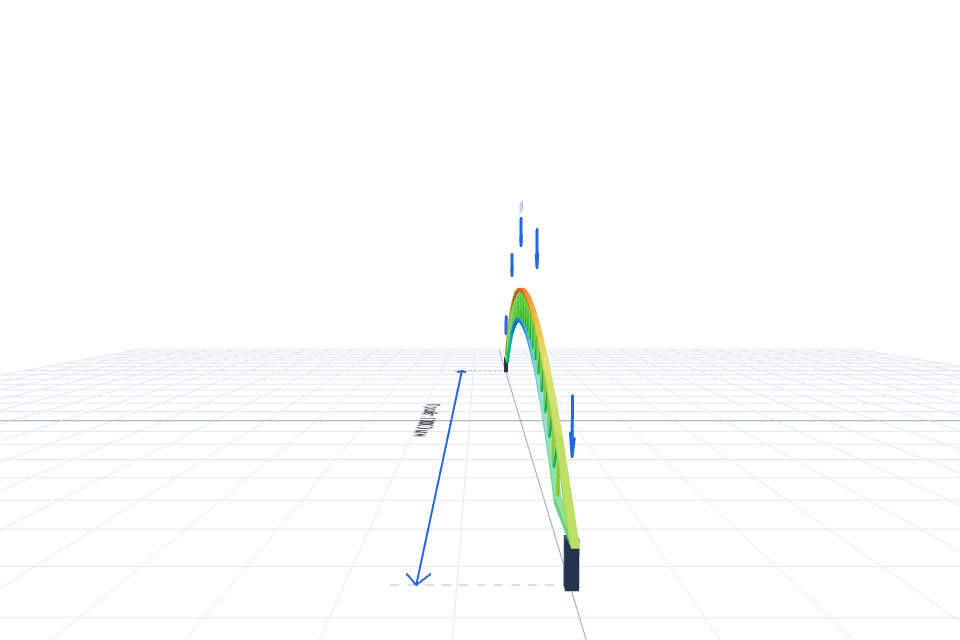

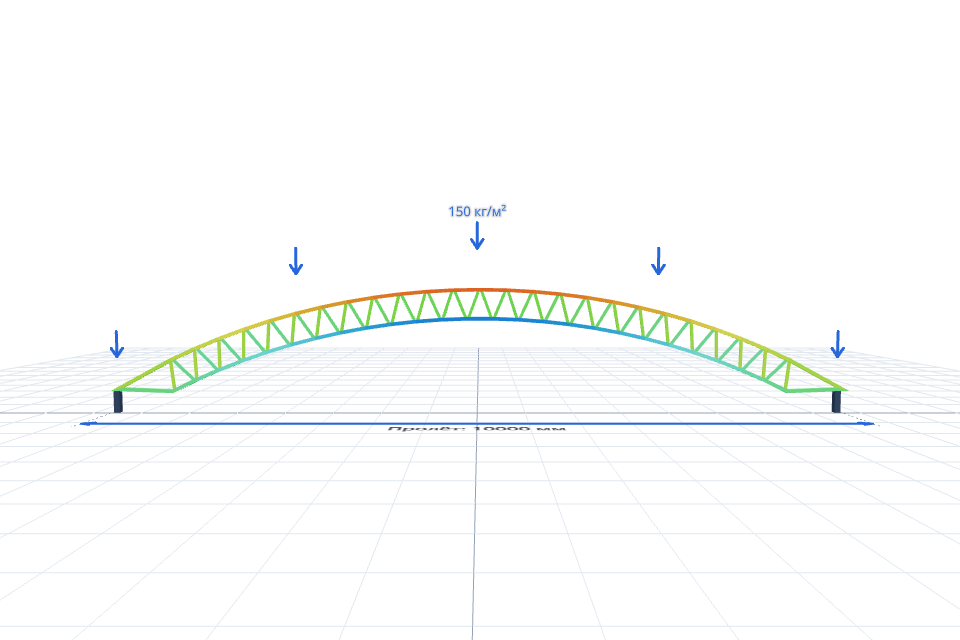

Испытание фермы нагрузкой (МКЭ)

Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости

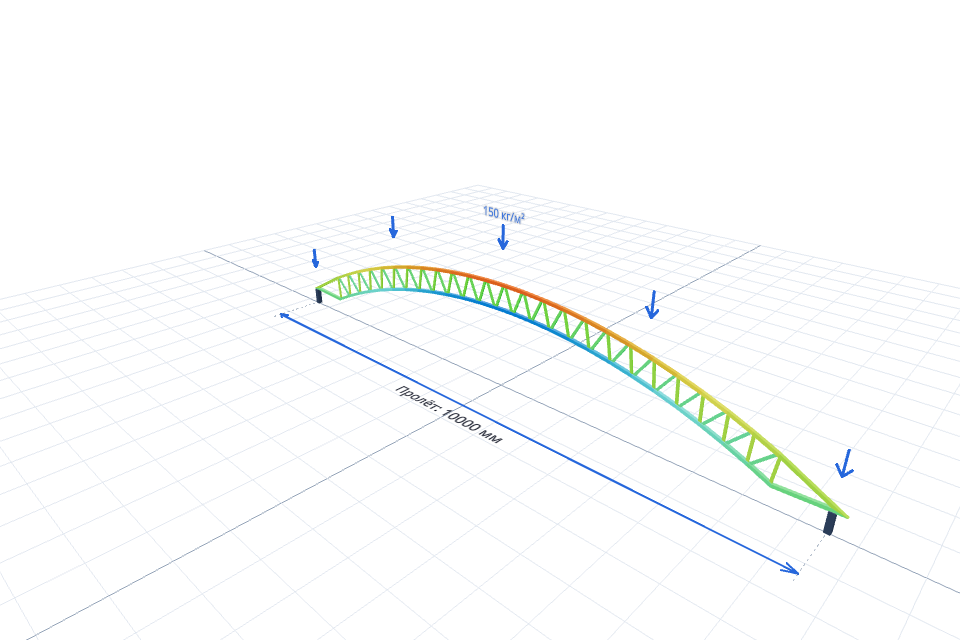

Ферма навеса 10000×14000 мм — проверка нагрузки — перспектива, напряжения в профилях (МКЭ)

Вопросы по этому расчёту

Можно ли изменить размеры навеса?

Да. Кнопка «Изменить параметры» безопасно восстановит все параметры этого расчёта в 3D-калькуляторе. После изменений можно создать обновлённую смету.

Что входит в чертёж навеса?

Чертёж формируется из сохранённой конфигурации и содержит основные габариты, схему ферм, опор, прогонов и выбранные профили.

Учтена ли снеговая нагрузка?

На странице показан результат предварительной проверки для заданной снеговой нагрузки. Перед изготовлением конструкцию и условия установки должен проверить специалист.

Цена окончательная?

Это предварительная стоимость по текущим ценам калькулятора. Доставка, бетонные работы и особенности площадки подтверждаются после проверки проекта.
