Автомобильный навес 10000×10000 мм двускатная из профнастил: расчёт, цены и чертёж в Твери
Смета для навеса: двускатная фермы, кровля из профнастил, опоры и каркас. Проверка снеговой нагрузки, параметры профилей и производственный чертёж.
Предварительная стоимость
1 086 888 ₽
Виды навеса
Камера и масштаб выставлены автоматически по габаритам конструкции

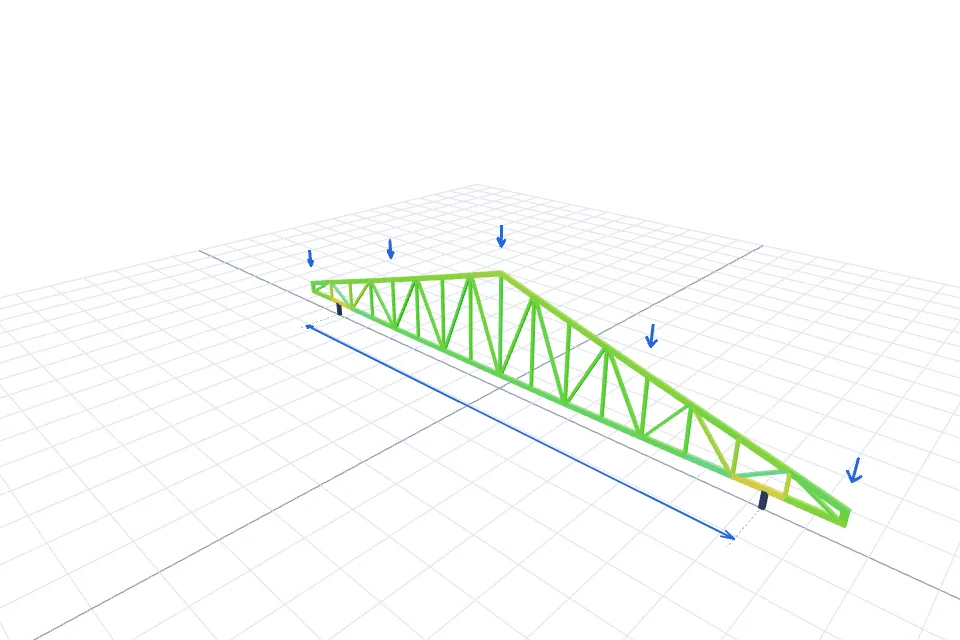

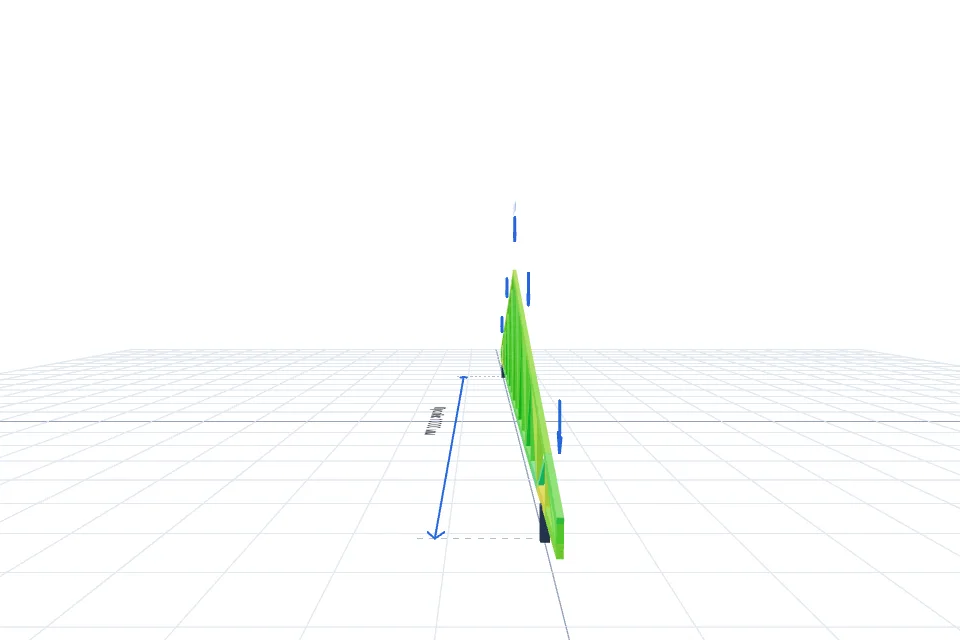

Испытание фермы нагрузкой (МКЭ)

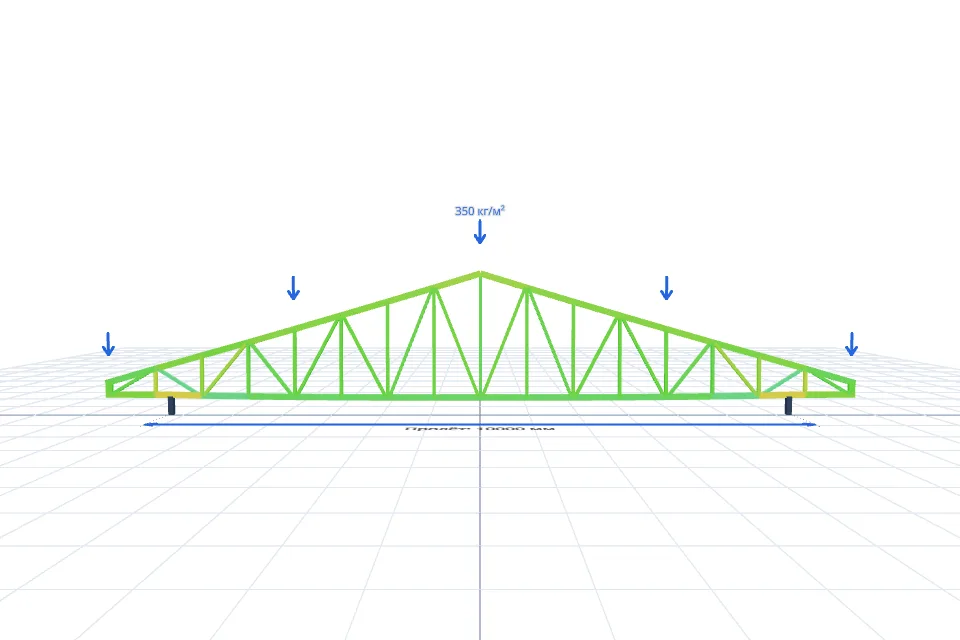

Напряжения в профилях: зелёный — норма, жёлтый — повышенные, красный — предел; бордовый — риск потери устойчивости

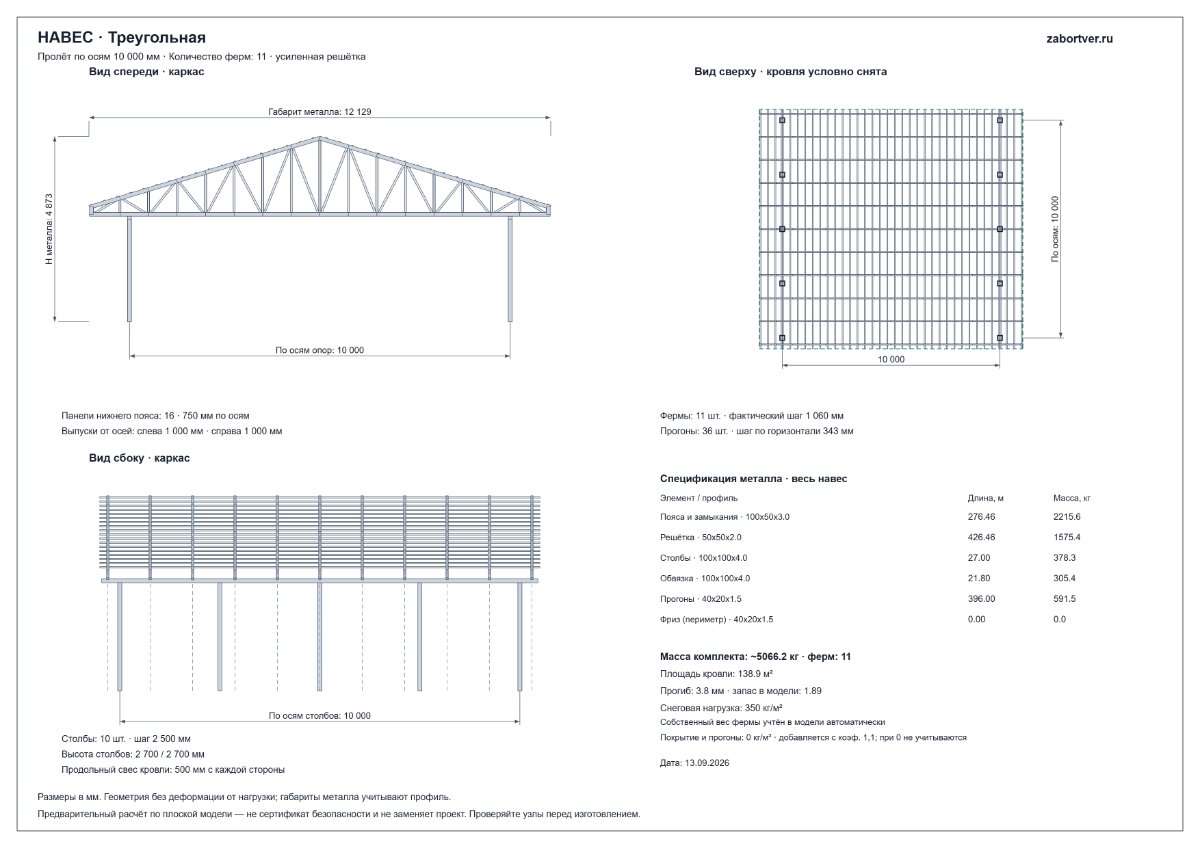

Чертёж навеса 10000×10000 мм — вид спереди (фасад), можно скачать
Чертёж фермы
Чертёж фермы для навеса 10000×10000 мм — с размерами и снеговой нагрузкой
Готовим чертёж фермы
Автомобильный навес 10000×10000 мм
Автомобильный навес 10000×10000 мм — из чего складывается расчёт
Навес — это металлокаркас из ферм, опор и прогонов с кровлей из поликарбоната или профнастила. В расчёте подобраны фермы, опоры и кровельный материал, проверена снеговая нагрузка и рассчитан объём металла.
Показан навес 10000×10000 мм: фермы, опоры 100x100x4.0, кровля: Профнастил.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металлокаркас и выбранная кровля
- Изготовление и монтаж (работа) — предварительный расчёт
- Проверка снеговой нагрузки и чертёж
- Доставка, основание и дополнительные работы — отдельно
Срок изготовления и монтажа навеса уточняется по площадке.
Параметры конструкции
Габариты
10000×10000 мм
Тип
Двускатная
Профили
100x50x3.0 / 50x50x2.0
Проверка нагрузки
Проходит
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 100x50x3.0 | 276.5 м | 139 585 ₽ |
| Решётка, профиль 50x50x2.0 | 426.5 м | 105 549 ₽ |
| Прогоны, профиль 40x20x1.5 | 396.0 м | 44 360 ₽ |
| Стойки и обвязка, профиль 100x100x4.0 | 48.8 м | 43 073 ₽ |
| Кровельное покрытие | 138.9 м² | 97 238 ₽ |
| Коньковая планка | 11.0 м | 4 950 ₽ |
| Изготовление и монтаж (работа) | комплекс | 652 133 ₽ |
| ИТОГО | 1 086 888 ₽ | |
Геометрия
Шаг ферм 1000 мм, опоры 100x100x4.0, кровля: Профнастил.
Материалы
Металла 1147.7 м, масса 5066.2 кг, кровля 138.9 м².
Инженерная проверка
Статус: Проходит. Прогиб 3.8 мм, коэффициент запаса 1.89.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 350 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 60 населённых пунктов со значением Sg ≤ 350 кг/м²:
