Комплект арочная ферм (9 шт) 7200 мм для навеса — расчёт и цена
арочная ферма пролётом 7200 мм рассчитана под снеговую нагрузку вашего региона. Проверяем прочность и прогиб, рассчитываем профильную трубу и стоимость изготовления. Чертёж и подробная смета — сразу на странице.
Стоимость изготовления
130 383 ₽
9 шт × ≈ 14 487 ₽/шт
по выбранным параметрам, без доставки и монтажа

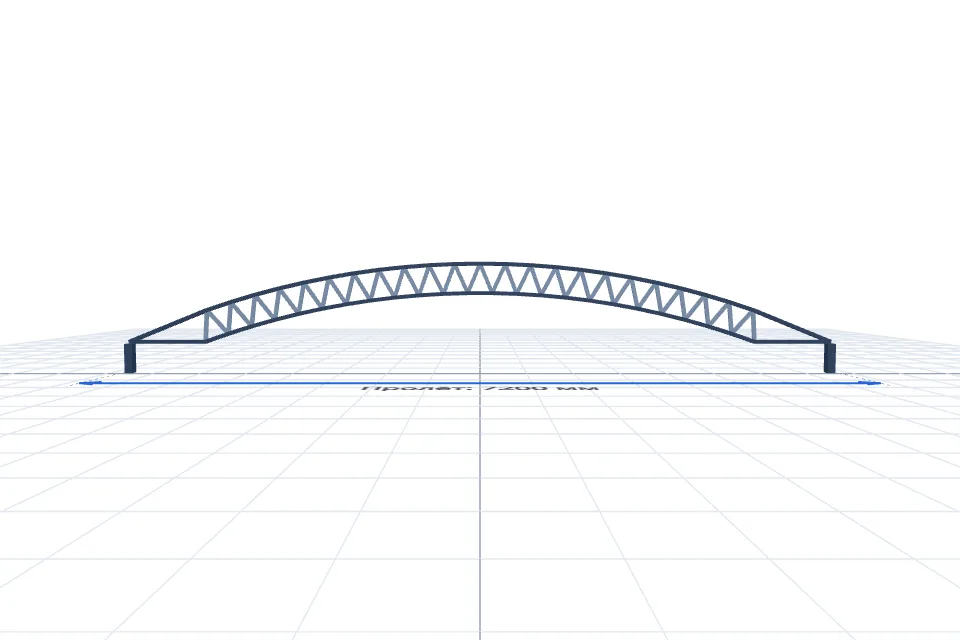

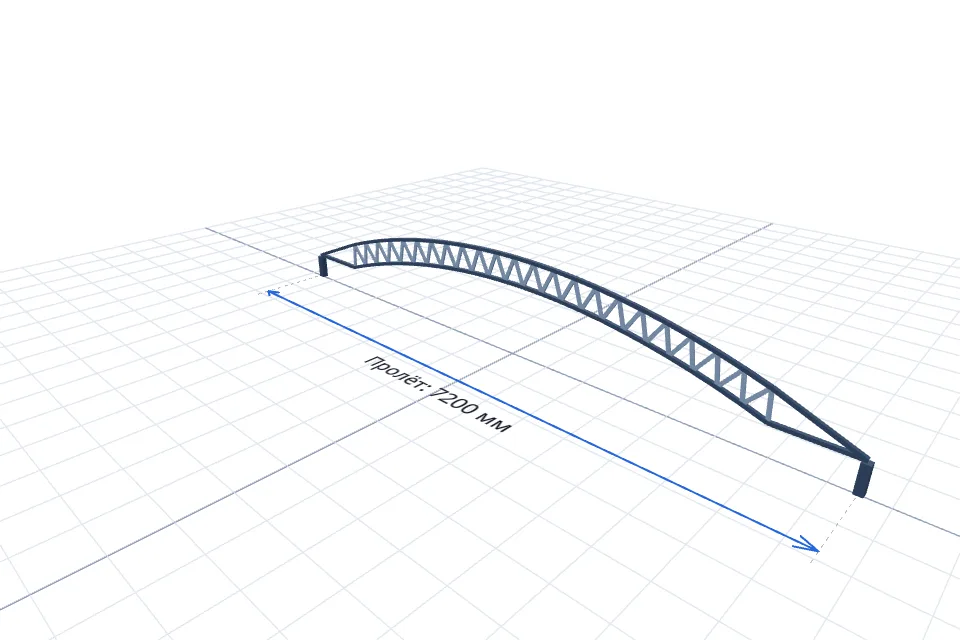

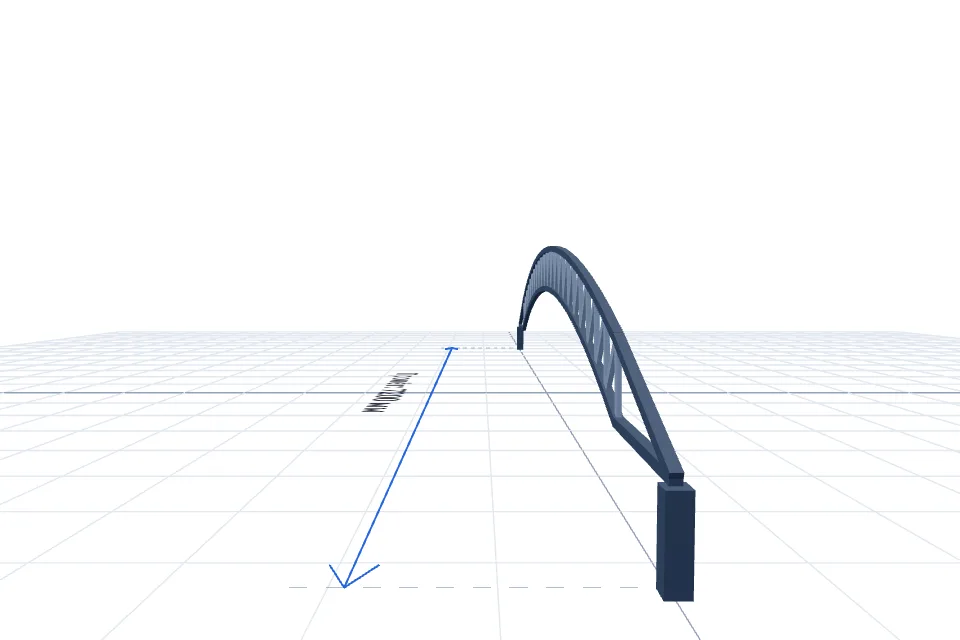

Виды фермы
Камера и масштаб выставлены автоматически по габаритам конструкции

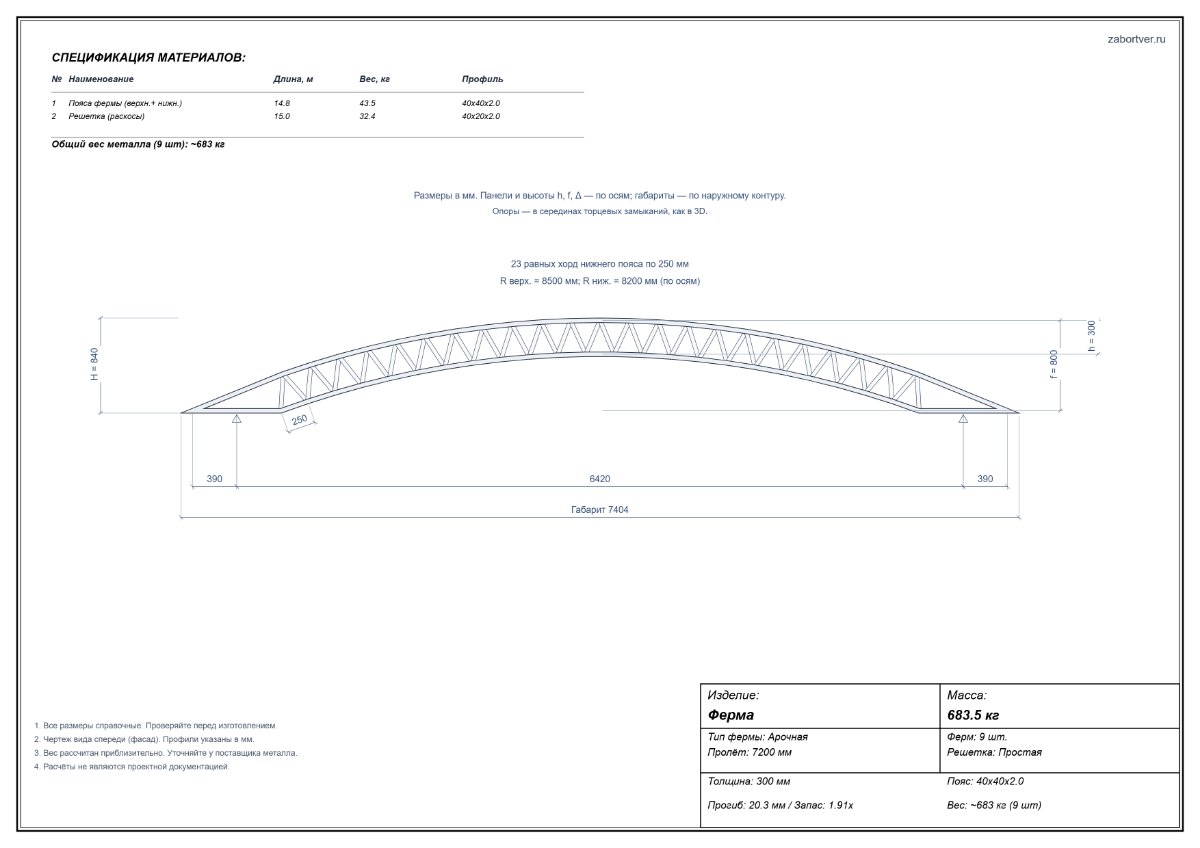

Чертёж комплект ферм (9 шт) 7200 мм — вид спереди (фасад), можно скачать
Ферма пролётом 7200 мм — из чего складывается расчёт
Металлические фермы пролётом 7200 мм — несущие конструкции для навесов, ангаров, козырьков и перекрытий. Двускатная (треугольная) схема отлично отводит снег и дождь и даёт запас жёсткости на широких пролётах, поэтому её чаще всего выбирают для пролёта 7200 мм.
В расчёте подобраны пояса и решётка, проверена нагрузка (прогиб и коэффициент запаса) и рассчитано количество металла с учётом раскроя. Показан комплект из 9 шт.
Где применить комплект из 9 ферм: навес над парковкой или террасой, гараж и бытовка, ангар и склад, козырёк над входом, перекрытие пролёта, беседка. Одна ферма удобна для одинарной конструкции, комплект — для навеса, гаража или кровли с шагом между фермами.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металл (пояса, решётка) с учётом раскроя
- Изготовление (работа)
- Проверка прочности и чертёж
- Доставка и монтаж — по запросу
Срок изготовления стандартных ферм — 1–3 рабочих дня, гарантия фиксируется в договоре.
Что вы получите
- Полностью сваренная ферма — ничего не нужно собирать внутри
- Сварные швы зачищены, конструкция готова к монтажу
- Загрунтована / окрашена (по выбору в расчёте)
Как доставить
- Вес одной фермы: ~76 кг (комплект из 9 шт — 683 кг)
- Транспортная длина: 7200 мм
- Кран для выгрузки не требуется
- Для разгрузки достаточно двух человек
Способ доставки и транспорта подбираем под габариты заказа при подтверждении.
Параметры конструкции
Пролёт
7200 мм
Тип
Арочная
Профили
40x40x2.0 / 40x20x2.0
Проверка нагрузки
Проходит
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 40x40x2.0 | 138.0 м | 26 869 ₽ |
| Решётка, профиль 40x20x2.0 | 138.0 м | 19 697 ₽ |
| Изготовление ферм (работа) | комплекс | 83 818 ₽ |
| ИТОГО | 130 383 ₽ | |
Геометрия
Высота 300 мм, количество 9 шт., схема стандартная.
Материалы
Закупка: пояс 138.0 м, решётка 138.0 м, масса 683.5 кг.
Инженерная проверка
Статус: Проходит. Прогиб 20.3 мм, коэффициент запаса 1.91.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 100 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
При неизменных параметрах расчёт по снеговой нагрузке охватывает 11 населённых пунктов со значением Sg ≤ 100 кг/м²:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Вопросы по этому расчёту
Ферма приходит сваренной или нарезанным профилем?
Ферма изготавливается полностью сваренной: пояса и решётка собраны, сварные швы зачищены, конструкция готова к монтажу. Внутри фермы ничего собирать не нужно.
Цена за одну ферму или за комплект?
На странице указана итоговая стоимость расчёта, а рядом — стоимость «за 1 шт.» и количество ферм в комплекте. Фермы можно заказать и по одной, и комплектом под навес.
Можно ли изменить параметры фермы?
Да. Защищённая кнопка восстановления откроет калькулятор с тем же пролётом, геометрией, профилями, количеством и нагрузками.
Сколько ферм нужно на навес?
Количество зависит от длины навеса и шага между фермами (обычно 1,2–1,5 м). Например, навес 8 м при шаге ~1,33 м — это 7 ферм. Точный расчёт задаётся пролётом и длиной в калькуляторе ферм или навесов.
Можно ли поставить столбы ближе к центру или изменить пролёт?
Да, опоры фермы можно смещать в допустимом диапазоне, но рабочий пролёт влияет на нагрузку — при смещении опор проверьте конструкцию заново в калькуляторе. Точный диапазон опирания подтверждает проектировщик.
Металл по ГОСТ или ТУ?
Профильная труба по ГОСТ с фактической толщиной стенки; приёмка металла выполняется перед производством.
Какой профиль нужен для фермы 6 метров?
Для стандартного пролёта 6 м обычно применяют пояс из профильной трубы 50×50×2–3 мм, для решётки — 25–40 мм. Точный подбор зависит от снеговой нагрузки, шага и схемы; калькулятор подбирает профили и проверяет конструкцию на прогиб.
Сколько стоит изготовление фермы 6000 мм?
Стоимость складывается из металла с учётом раскроя, изготовления (работа) и, при необходимости, доставки и монтажа. Итог подтверждает менеджер после проверки площадки и комплектации.
Ферма 6 м двускатная — плюсы и минусы
Двускатная (треугольная) схема хорошо работает на пролёте 6 м: жёсткая, отлично отводит снег и дождь, подходит для навесов, перекрытий и ангаров. Минус — больше высота конструкции, поэтому важен точный расчёт под нагрузку.
Сроки изготовления и гарантия
Изготовление стандартных ферм занимает обычно 1–3 рабочих дня. Гарантия и точные сроки фиксируются в договоре; на сайте указана предварительная стоимость по текущим ценам.
Как рассчитана длина металла?
Закупочная длина профильной трубы учитывает раскрой по шестиметровым хлыстам и количество одинаковых ферм.
Что означает проверка прочности?
Калькулятор показывает предварительный результат МКЭ: прогиб и коэффициент запаса для выбранной схемы и нагрузки. Это не заменяет рабочий проект конструктора.
Какая транспортная длина при доставке?
Длина при перевозке равна пролёту фермы. Вес одной фермы и габариты указаны в блоке «Как доставить»; при необходимости рассматривается доставка секциями, а способ разгрузки подбирается под вес фермы — вручную или техникой (манипулятором/краном).
Можно ли скачать чертёж?
Да. Чертёж создаётся на этой странице из точной сохранённой конфигурации расчёта.
Проверить расчёт перед изготовлением
Уточним площадку, доставку, монтаж и подтвердим итоговую комплектацию.
