Индивидуальный расчёт · № 2904

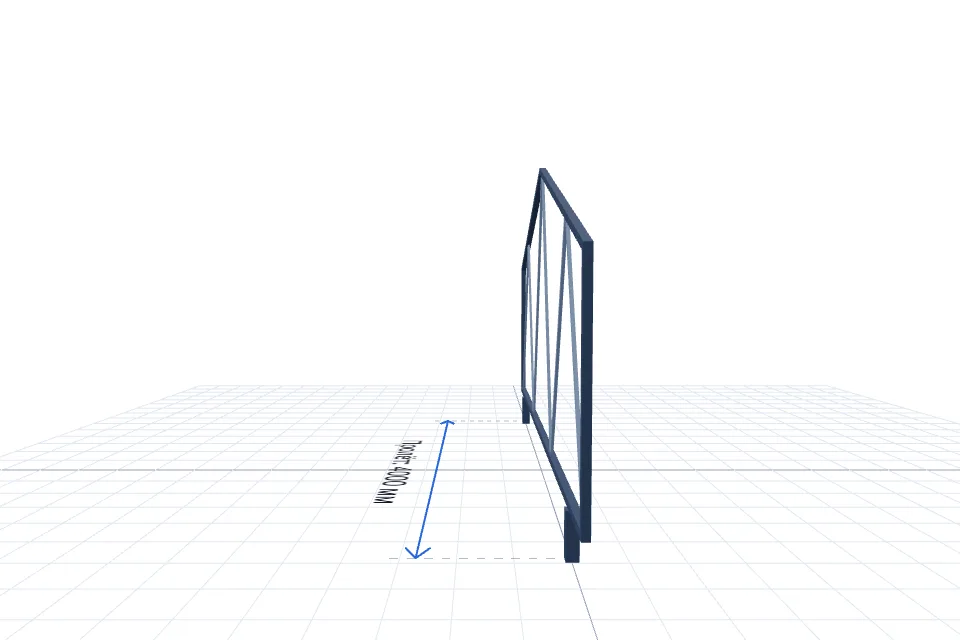

Комплект ферм 4000 мм
Двускатная · 5 шт. · стандартная решётка
Пояса — 50x50x2.0, решётка — 40x20x1.5. Расчётная масса одной фермы — 64 кг.
Профиль поясов
50x50x2.0
Количество
5 шт. в расчёте
Изготовление
Включено в смету
Проверка нагрузки
Требует внимания
Основные характеристики
- Пролёт без свесов (по краям фермы)
- 4000 мм
- Количество
- 5 шт.
- Полная ширина со свесами
- 5000 мм
- Высота фермы
- 2280 мм
- Профиль поясов
- 50x50x2.0
- Профиль решётки
- 40x20x1.5
- Расчётная масса
- 319,09 кг
Проект в деталях
Измените параметры под свой проект
Выберите размеры, профили и количество ферм в калькуляторе.
Ферма пролётом 4000 мм — из чего складывается расчёт

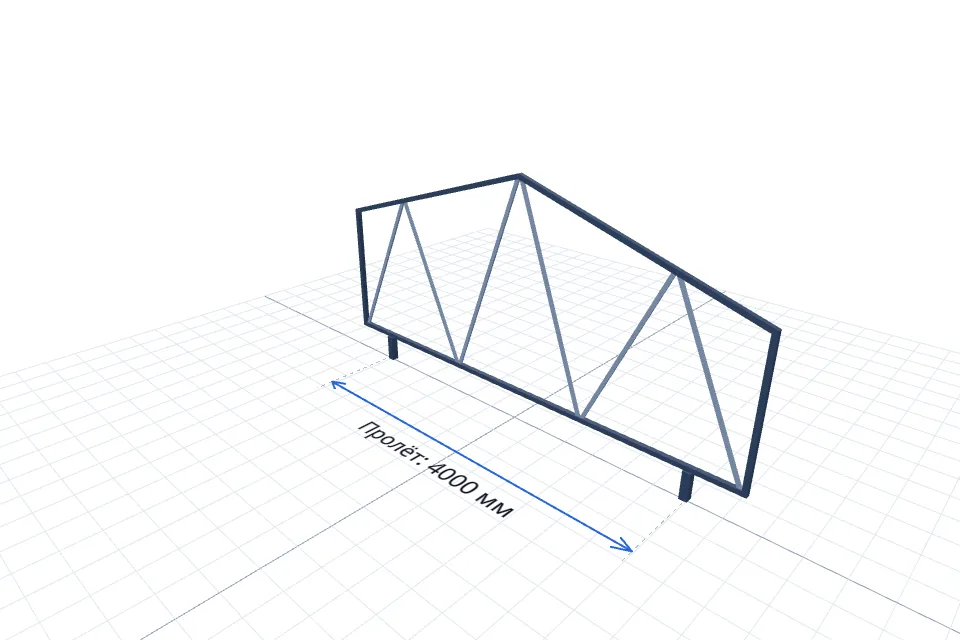

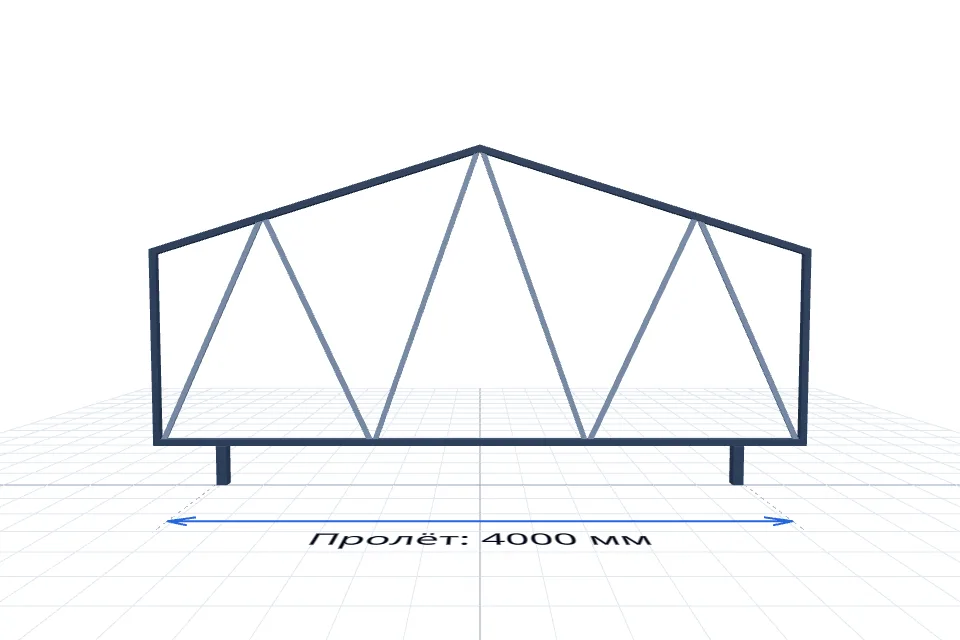

Двускатная ферма: пролёт без свесов по краям 4000 мм, свес с каждой стороны 500 мм, полная ширина 5000 мм. Высота в коньке — 2280 мм. Эти размеры позволяют сопоставить ферму с расположением опор и габаритами будущей кровли.
Заполнение фермы: простая V-образная решётка из раскосов. Заданный шаг рёбер — 600 мм; фактическая разбивка показана на чертеже. Решётка связывает верхний и нижний пояса. Её схема и шаг влияют на длину деталей, количество соединений и расход трубы.
Профильная труба: верхний и нижний пояса — 50×50 мм, стенка 2 мм; раскосы — 40×20 мм, стенка 1.5 мм. При сравнении вариантов учитывайте не только наружные размеры трубы, но и толщину стенки: замена профиля требует пересчёта массы, стоимости и прочности.
Количество и металл: комплект из 5 шт. На весь заказ длина деталей поясов — 13,24 м, решётки — 12,05 м. Расчётная масса заказа — 319,09 кг, одной фермы — около 63,82 кг.
Нагрузка в этом расчёте: снеговая нагрузка 150 кг/м². Результат предварительной проверки: требует внимания. Максимальный прогиб — 9,08 мм, коэффициент запаса — 1,13.
Из чего складывается цена: закупочный металл с учётом раскроя, изготовление и выбранные дополнительные работы. Окраска в смете не учтена, доставка не включена в итог. Суммы по позициям приведены во вкладке «Подробная смета».
Для применения в навесе, гараже или другой кровельной конструкции нужно сопоставить этот расчёт с шагом ферм, покрытием и узлами опирания. Сам по себе пролёт 4000 мм не определяет допустимую нагрузку; при изменении размеров, решётки или профилей нужен новый расчёт.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металл (пояса, решётка) с учётом раскроя
- Изготовление (работа)
- Проверка прочности и чертёж
- Доставка и монтаж — по запросу
Срок изготовления стандартных ферм — 1–3 рабочих дня, гарантия фиксируется в договоре.
Комплект без доставки
67 393 ₽
Монтаж
Не включён
Доставка
Не включена
Детальная смета
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 50x50x2.0 | 72.0 м | 16 870 ₽ |
| Решётка, профиль 40x20x1.5 | 66.0 м | 7 199 ₽ |
| Изготовление ферм (работа) | комплекс | 43 324 ₽ |
| ИТОГО | 67 393 ₽ | |
Состав и объёмы взяты из сохранённых параметров проекта. Стоимость пересчитывается по текущему прайсу калькулятора. Дата проверки цен: 10.10.2026. Окончательную комплектацию и цену подтвердит менеджер.
Чертёж фермы
Размеры, узел примыкания, спецификация и нагрузка. Можно открыть крупнее или скачать для печати.
Готовим SVG-чертёж…
Доставка
Доставка не выбрана и не включена в стоимость. Возможен самовывоз; маршрут можно добавить в калькуляторе.
Рассчитать доставкуПолучение и установка ферм
Монтаж ферм не включён в этот расчёт и согласовывается отдельно.
- Масса одной фермы
- ≈ 64 кг
- Ширина со свесами
- 5000 мм
- Масса всего комплекта
- ≈ 319,09 кг
Транспорт и способ разгрузки подбираем с учётом массы, габаритов и доступа на участок.
Инженерная проверка
Статус: Требует внимания. Прогиб 9,08 мм, коэффициент запаса 1,13.
Выбранная нагрузка
Снеговая нагрузка — 150 кг/м².
Предварительный результат зависит от геометрии, профилей и условий опирания. Перед изготовлением конструкцию и узлы проверяет специалист.
Снеговая нагрузка
Расчёт конструкции выполнен на снеговую нагрузку 150 кг/м². Именно это значение приложено в проверке прочности — без дополнительных коэффициентов и пересчётов. При передаче нагрузки на одну ферму учитывается фактический шаг между фермами; при другом шаге нагрузка на ферму изменится.
Это предварительная проверка. Фактические условия работы конструкции зависят от населённого пункта, геометрии и уклона кровли, возможности образования снеговых мешков, сноса снега ветром и температуры — их уточняет проектировщик.
Внимание: инженерная проверка для этой конфигурации требует внимания — прогиб 9.1 мм, коэффициент запаса 1.13. Для этой нагрузки нужны усиленные профили или усиленная решётка.
Населённые пункты со значением Sg ≤ 150 кг/м² (26), но текущая конструкция пока не может быть рекомендована из-за результата проверки:
Астрахань — 40 кг/м², Чита — 40 кг/м², Грозный — 45 кг/м², Благовещенск — 50 кг/м², Махачкала — 65 кг/м², Владивосток — 70 кг/м², Элиста — 70 кг/м², Калининград — 80 кг/м², Ростов-на-Дону — 85 кг/м², Ставрополь — 95 кг/м², Рязань — 100 кг/м², Краснодар — 110 кг/м², Волгоград — 115 кг/м², Иркутск — 125 кг/м², Хабаровск — 125 кг/м², Курган — 130 кг/м², Псков — 130 кг/м², Оренбург — 130 кг/м², Омск — 135 кг/м², Магадан — 135 кг/м², Курск — 140 кг/м², Орёл — 140 кг/м², Саратов — 140 кг/м², Тамбов — 150 кг/м², Липецк — 150 кг/м², Тула — 150 кг/м².
Значения Sg по приложению К относятся к конкретным населённым пунктам, а не к области целиком; для остальной территории применяется районирование по разделу 10 СП. Точное значение для вашего населённого пункта и условия эксплуатации подтверждает проектировщик.
Вопросы по этому расчёту
Ферма приходит сваренной или нарезанным профилем?
Ферма изготавливается полностью сваренной: пояса и решётка собраны, сварные швы зачищены, конструкция готова к монтажу. Внутри фермы ничего собирать не нужно.
Цена за одну ферму или за комплект?
На странице указана итоговая стоимость расчёта, а рядом — стоимость «за 1 шт.» и количество ферм в комплекте. Фермы можно заказать и по одной, и комплектом под навес.
Можно ли изменить параметры фермы?
Да. Защищённая кнопка восстановления откроет калькулятор с тем же пролётом, геометрией, профилями, количеством и нагрузками.
Сколько ферм нужно на навес?
Количество зависит от длины навеса и шага между фермами (обычно 1,2–1,5 м). Например, навес 8 м при шаге ~1,33 м — это 7 ферм. Точный расчёт задаётся пролётом и длиной в калькуляторе ферм или навесов.
Можно ли поставить столбы ближе к центру или изменить пролёт?
Да, опоры фермы можно смещать в допустимом диапазоне, но рабочий пролёт влияет на нагрузку — при смещении опор проверьте конструкцию заново в калькуляторе. Точный диапазон опирания подтверждает проектировщик.
Металл по ГОСТ или ТУ?
Профильная труба по ГОСТ с фактической толщиной стенки; приёмка металла выполняется перед производством.
Какой профиль нужен для фермы 6 метров?
Для стандартного пролёта 6 м обычно применяют пояс из профильной трубы 50×50×2–3 мм, для решётки — 25–40 мм. Точный подбор зависит от снеговой нагрузки, шага и схемы; калькулятор подбирает профили и проверяет конструкцию на прогиб.
Сколько стоит изготовление фермы 6000 мм?
Стоимость складывается из металла с учётом раскроя, изготовления (работа) и, при необходимости, доставки и монтажа. Итог подтверждает менеджер после проверки площадки и комплектации.
Ферма 6 м двускатная — плюсы и минусы
Двускатная (треугольная) схема хорошо работает на пролёте 6 м: жёсткая, отлично отводит снег и дождь, подходит для навесов, перекрытий и ангаров. Минус — больше высота конструкции, поэтому важен точный расчёт под нагрузку.
Сроки изготовления и гарантия
Изготовление стандартных ферм занимает обычно 1–3 рабочих дня. Гарантия и точные сроки фиксируются в договоре; на сайте указана предварительная стоимость по текущим ценам.
Как рассчитана длина металла?
Закупочная длина профильной трубы учитывает раскрой по шестиметровым хлыстам и количество одинаковых ферм.
Что означает проверка прочности?
Калькулятор показывает предварительный результат МКЭ: прогиб и коэффициент запаса для выбранной схемы и нагрузки. Это не заменяет рабочий проект конструктора.
Какая транспортная длина при доставке?
Длина при перевозке равна пролёту фермы. Вес одной фермы и габариты указаны в блоке «Как доставить»; при необходимости рассматривается доставка секциями, а способ разгрузки подбирается под вес фермы — вручную или техникой (манипулятором/краном).
Можно ли скачать чертёж?
Да. Чертёж создаётся на этой странице из точной сохранённой конфигурации расчёта.
