Комплект ферм (8 шт) 11600 мм: расчёт, цены и чертёж в Твери
Подходит для навеса, гаража, ангара, козырька и перекрытий. Проверка прочности (прогиб и запас), подробная смета и производственный чертёж.
Предварительная стоимость
995 579 ₽

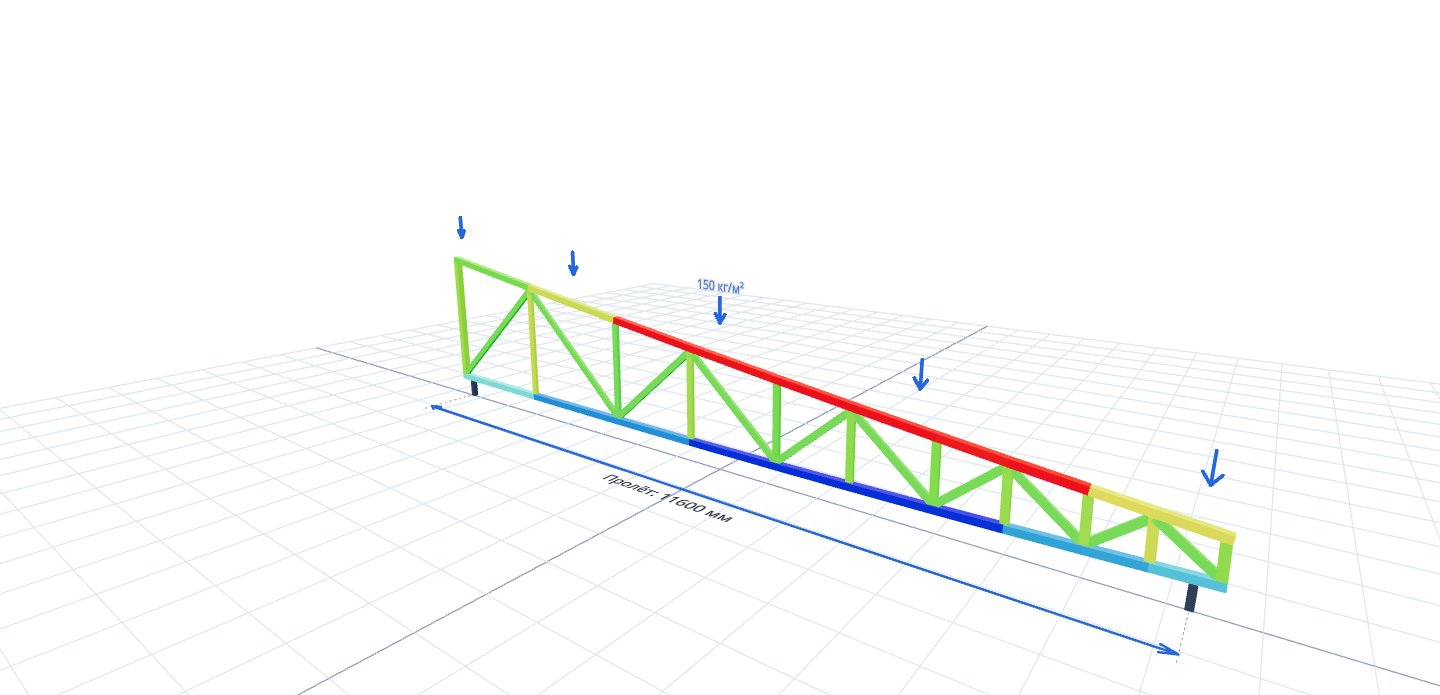

Ваш комплект ферм (8 шт) 11600 мм — фото из 3D-проекта калькулятора

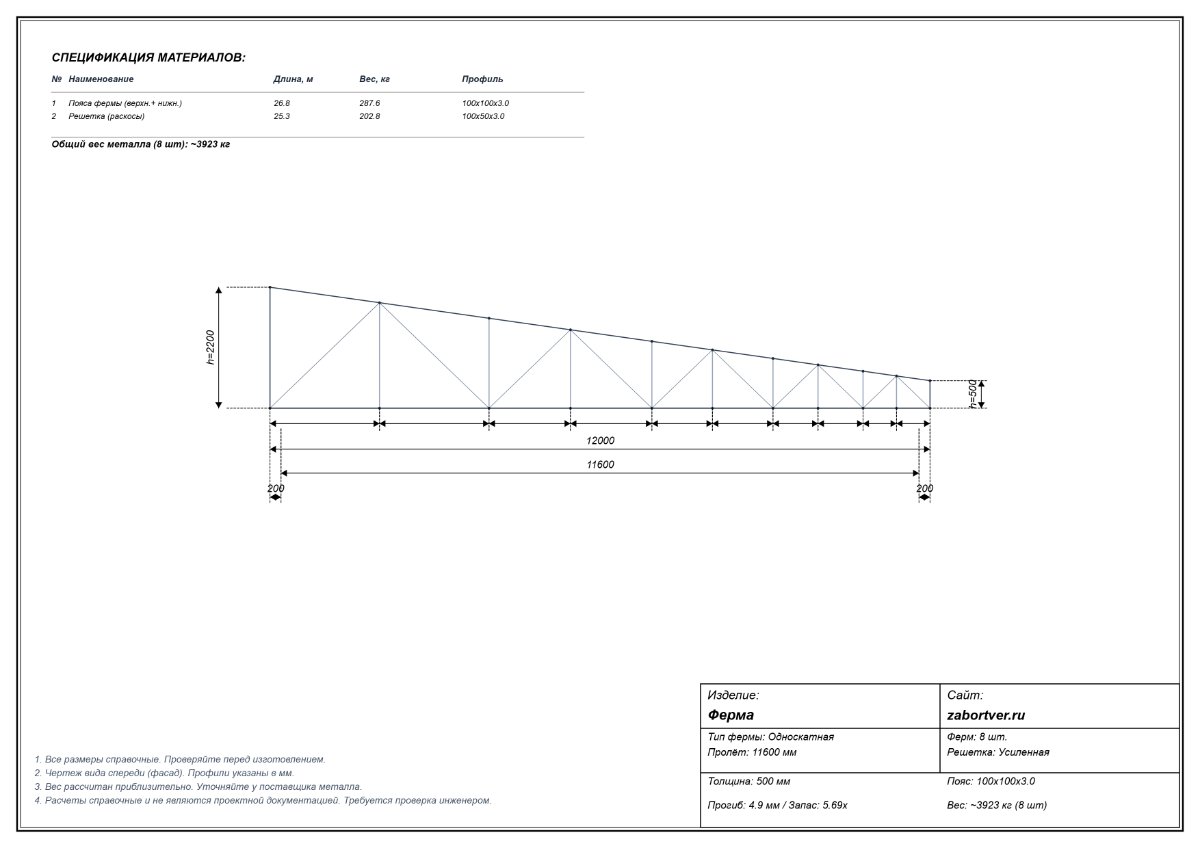

Чертёж комплект ферм (8 шт) 11600 мм — вид спереди (фасад), можно скачать
Ферма пролётом 11600 мм — из чего складывается расчёт
Металлические фермы пролётом 11600 мм — несущие конструкции для навесов, ангаров, козырьков и перекрытий. Двускатная (треугольная) схема отлично отводит снег и дождь и даёт запас жёсткости на широких пролётах, поэтому её чаще всего выбирают для пролёта 11600 мм.
В расчёте подобраны пояса и решётка, проверена нагрузка (прогиб и коэффициент запаса) и рассчитано количество металла с учётом раскроя. Показан комплект из 8 шт.
Где применить комплект из 8 ферм: навес над парковкой или террасой, гараж и бытовка, ангар и склад, козырёк над входом, перекрытие пролёта, беседка. Одна ферма удобна для одинарной конструкции, комплект — для навеса, гаража или кровли с шагом между фермами.
Готовые расчётные страницы: расчёт навеса, чертежи ангаров, подбор металлопроката.
Что входит в стоимость
- Металл (пояса, решётка) с учётом раскроя
- Изготовление (работа)
- Проверка прочности и чертёж
- Доставка и монтаж — по запросу
Срок изготовления стандартных ферм — 1–3 рабочих дня, гарантия фиксируется в договоре.
Параметры конструкции
Пролёт
11600 мм
Тип
Односкатная
Профили
100x100x3.0 / 100x50x3.0
Проверка нагрузки
Проходит
Детальная смета
Стоимость пересчитывается по текущим ценам административной панели
| Позиция | Количество | Стоимость |
|---|---|---|
| Пояса, профиль 100x100x3.0 | 216.0 м | 145 895 ₽ |
| Решётка, профиль 100x50x3.0 | 204.0 м | 103 000 ₽ |
| Изготовление ферм (работа) | комплекс | 746 684 ₽ |
| ИТОГО | 995 579 ₽ | |
Геометрия
Высота 500 мм, количество 8 шт., схема усиленная.
Материалы
Закупка: пояс 216.0 м, решётка 204.0 м, масса 3922.7 кг.
Инженерная проверка
Статус: Проходит. Прогиб 4.9 мм, коэффициент запаса 5.69.
Снеговая нагрузка и районы применения
Расчёт выполнен для нормативной снеговой нагрузки 150 кг/м² (Sg). По карте районирования СП 20.13330 это соответствует снеговым районам I–III — конструкция подходит для регионов, где нормативное значение Sg по приложению К к СП 20.13330 не выше 150 кг/м².
Куда подходит расчёт (26 регионов):
Астраханская область (40 кг/м²), Республика Калмыкия (70 кг/м²), Забайкальский край (40 кг/м²), Краснодарский край (110 кг/м²), Ростовская область (85 кг/м²), Ставропольский край (95 кг/м²), Республика Дагестан (65 кг/м²), Чеченская Республика (45 кг/м²), Калининградская область (80 кг/м²), Волгоградская область (115 кг/м²), Иркутская область (125 кг/м²), Хабаровский край (125 кг/м²), Приморский край (70 кг/м²), Амурская область (50 кг/м²), Тульская область (150 кг/м²), Рязанская область (100 кг/м²), Курская область (140 кг/м²), Орловская область (140 кг/м²), Липецкая область (150 кг/м²), Тамбовская область (150 кг/м²), Псковская область (130 кг/м²), Саратовская область (140 кг/м²), Курганская область (130 кг/м²), Омская область (135 кг/м²), Оренбургская область (130 кг/м²), Магаданская область (135 кг/м²).
Значения Sg уточнены по приложению К к СП 20.13330.2016 (имеет приоритет над картой районов) и приведены в скобках после названия региона; для Твери принята расчётная нагрузка 240 кг/м² (нормативная 171,43 кг/м²). Разбивка по районам ориентировочная. Для вашего населённого пункта снеговой район и нагрузку подтверждает проектировщик.
Вопросы по этому расчёту
Можно ли изменить параметры фермы?
Да. Защищённая кнопка восстановления откроет калькулятор с тем же пролётом, геометрией, профилями, количеством и нагрузками.
Какой профиль нужен для фермы 6 метров?
Для стандартного пролёта 6 м обычно применяют пояс из профильной трубы 50×50×2–3 мм, для решётки — 25–40 мм. Точный подбор зависит от снеговой нагрузки, шага и схемы; калькулятор подбирает профили и проверяет конструкцию на прогиб.
Сколько стоит изготовление фермы 6000 мм?
Стоимость складывается из металла с учётом раскроя, изготовления (работа) и, при необходимости, доставки и монтажа. Итог подтверждает менеджер после проверки площадки и комплектации.
Ферма 6 м двускатная — плюсы и минусы
Двускатная (треугольная) схема хорошо работает на пролёте 6 м: жёсткая, отлично отводит снег и дождь, подходит для навесов, перекрытий и ангаров. Минус — больше высота конструкции, поэтому важен точный расчёт под нагрузку.
Сроки изготовления и гарантия
Изготовление стандартных ферм занимает обычно 1–3 рабочих дня. Гарантия и точные сроки фиксируются в договоре; на сайте указана предварительная стоимость по текущим ценам.
Как рассчитана длина металла?
Закупочная длина профильной трубы учитывает раскрой по шестиметровым хлыстам и количество одинаковых ферм.
Что означает проверка прочности?
Калькулятор показывает предварительный результат МКЭ: прогиб и коэффициент запаса для выбранной схемы и нагрузки. Это не заменяет рабочий проект конструктора.
Можно ли скачать чертёж?
Да. Чертёж создаётся на этой странице из точной сохранённой конфигурации расчёта.
