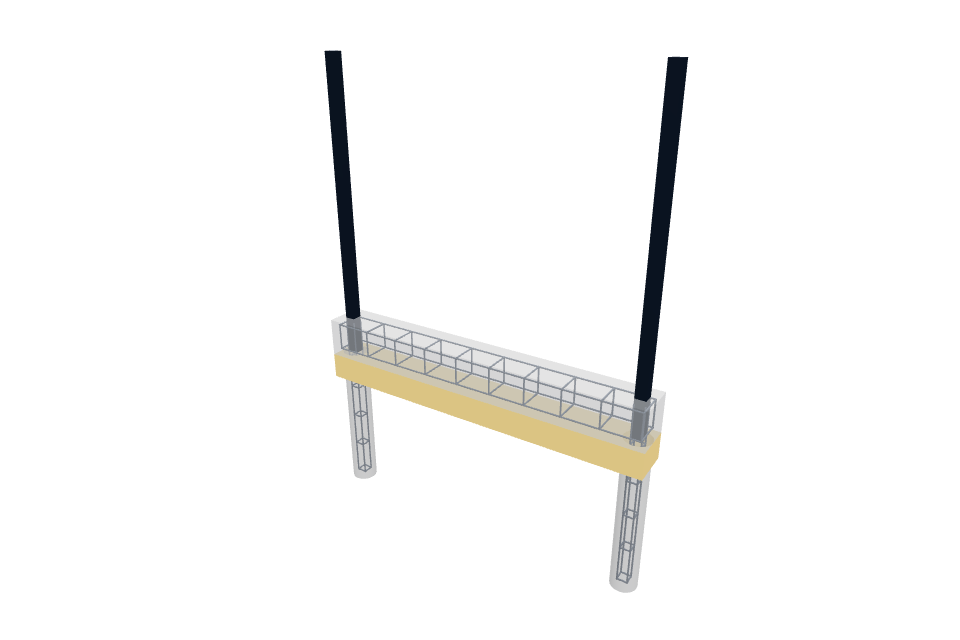

На 3D-видах показан фрагмент ленты. Расчёт материалов — на все 88 м.
Индивидуальный расчёт · № 3620
Расчёт ленточного фундамента под забор 88 м
300×300 мм · 37 бетонных свай
Лента 88 м, сечение 300×300 мм, заглубление 200 мм. В расчёте — бетонные сваи, арматура, опалубка, металлические столбы. Ниже — чертежи и смета. Пригодность основания для участка проверяется отдельно. Материалы и выбранные работы рассчитаны по текущему прайсу.
Рассчитать фундамент под свой заборСечение ленты
300×300 мм
Бетон к заказу
9.781 м³, запас 5%
С работами
Работы включены в смету
Чертёж
Одна секция и разрез ленты
Основные характеристики
- Размеры
- 300×300 мм, заглубление 200 мм
- Высота ленты над землёй
- 100 мм
- Бетонные сваи
- 37 шт., Ø200 мм, глубина 1200 мм от низа ленты
- Шаг свай
- 2,439 м, не более 2.5 м
- Металлические столбы
- 37 шт., 80×80×2 мм, длина 2,3 м
- Лаги
- Не включены
- Отлив на фундамент
- Не включён
- Бетон по геометрии
- 9.315 м³
- Бетон к заказу
- 9.781 м³, запас 5%
- Арматура Ø12
- 1007.8 м / 894.9 кг
- Опалубка 40×150
- 176.60 м / 1.060 м³
- Песчаная подушка
- 200 мм, 5,048 м³, без объёма свай
- Работы по фундаменту
- Включены в смету
Проект в деталях
Измените параметры под свой проект
Выберите размеры, армирование и комплектацию фундамента в калькуляторе.
Опалубка — только над землёй: 300 − 200 = 100 мм. 1 ряда доски шириной 150 мм на каждую сторону и торцы. Подземная часть ленты в расход доски не входит.
Высота трубы над лентой — 2000 мм. Труба проходит через ленту до верха бетонной сваи; бетонные сваи сохранены.
Комплектация фундамента
Бетон и армирование
Бетон М300 / B22,5 — 9.781 м³ с запасом 5%. Арматура Ø12 — 1007.8 м (894.9 кг). Защитный слой — 40 мм; учтены нахлёсты 480 мм и крюки хомутов.
37 бетонных свай Ø200 мм. Глубина 1200 мм отсчитывается от низа ленты. Каждая свая армируется четырьмя стержнями с заделкой в ленту и хомутами.
Опалубка и подушка
Опалубка — только над землёй: 300 − 200 = 100 мм. 1 ряда доски шириной 150 мм на каждую сторону и торцы. Подземная часть ленты в расход доски не входит.
Доска 40×150 мм — 176.60 м / 1.060 м³. Песчаная подушка — 200 мм, 5,048 м³.
Столбы, лаги и отлив
Металлические столбы 80×80×2 мм — 37 шт., длина каждого 2,3 м, включая проход через ленту до верха бетонной сваи. Заглушки включены.
Лаги не включены.
Отлив на фундамент не включён.
Подробная смета
| Позиция | Количество | Цена за ед. | Сумма | |||
|---|---|---|---|---|---|---|
| Подготовка основания | ||||||
| Разметка осей фундамента88 м · 45 ₽ за ед. | 88 м | 45 ₽ | 3 960 ₽ | |||
| Ручная разработка траншеи с учётом подушки, без объёма бурения10,328 м³ · 2 700 ₽ за ед. | 10,328 м³ | 2 700 ₽ | 27 886 ₽ | |||
| Устройство песчаной подушки5,048 м³ · 9 750 ₽ за ед. | 5,048 м³ | 9 750 ₽ | 49 218 ₽ | |||
| Песок: подушка 200 мм, за вычетом бетонных свай5,048 м³ · 1 500 ₽ за ед. | 5,048 м³ | 1 500 ₽ | 7 572 ₽ | |||
Итого по разделу «Подготовка основания»88 636 ₽ | ||||||
| Армирование | ||||||
| Изготовление и вязка арматурного каркаса ленты и свай894,919 кг · 135 ₽ за ед. | 894,919 кг | 135 ₽ | 120 814 ₽ | |||
| Арматура Ø12: продольные стержни с нахлёстами 480 мм380,48 м · 61,73 ₽ за ед. | 380,48 м | 61,73 ₽ | 23 487 ₽ | |||
| Арматура Ø12: хомуты ленты с крюками316,24 м · 61,73 ₽ за ед. | 316,24 м | 61,73 ₽ | 19 521 ₽ | |||
| Арматура Ø12: четыре стержня на сваю с заделкой в ленту210,16 м · 61,73 ₽ за ед. | 210,16 м | 61,73 ₽ | 12 973 ₽ | |||
| Арматура Ø12: хомуты бетонных свай131,12 м · 61,73 ₽ за ед. | 131,12 м | 61,73 ₽ | 8 094 ₽ | |||
| Вязальная проволока, 5 г на соединение9,6 кг · 250 ₽ за ед. | 9,6 кг | 250 ₽ | 2 400 ₽ | |||
Итого по разделу «Армирование»187 289 ₽ | ||||||
| Опалубка | ||||||
| Монтаж и демонтаж опалубки: наземная контактная поверхность17,66 м² · 1 275 ₽ за ед. | 17,66 м² | 1 275 ₽ | 22 517 ₽ | |||
| Доска 40×150 мм: наземная часть 100 мм, обе стороны и торцы176,6 м · 180 ₽ за ед. | 176,6 м | 180 ₽ | 31 788 ₽ | |||
Итого по разделу «Опалубка»54 305 ₽ | ||||||
| Бетонирование | ||||||
| Приём, укладка и вибрирование бетона9,315 м³ · 3 600 ₽ за ед. | 9,315 м³ | 3 600 ₽ | 33 534 ₽ | |||
| Бурение бетонных свай Ø200 мм44,4 м · 1 600 ₽ за ед. | 44,4 м | 1 600 ₽ | 71 040 ₽ | |||
| Бетон М300 / B22,5, запас 5%9,781 м³ · 7 500 ₽ за ед. | 9,781 м³ | 7 500 ₽ | 73 358 ₽ | |||
Итого по разделу «Бетонирование»177 932 ₽ | ||||||
| Столбы и лаги | ||||||
| Зачистка, грунтование и окраска металла23,68 м² · 750 ₽ за ед. | 23,68 м² | 750 ₽ | 17 760 ₽ | |||
| Столбы 80×80×2 мм: 37 шт. × 2.3 м114 м · 407,97 ₽ за ед. | 114 м | 407,97 ₽ | 46 509 ₽ | |||
| Заглушки металлических столбов37 шт. · 50 ₽ за ед. | 37 шт. | 50 ₽ | 1 850 ₽ | |||
| Грунт-эмаль по металлу5,92 кг · 700 ₽ за ед. | 5,92 кг | 700 ₽ | 4 144 ₽ | |||
Итого по разделу «Столбы и лаги»70 263 ₽ | ||||||
| Итого | Итого | Итого | 578 425 ₽ | |||
Бетононасос учитывается при включении соответствующей опции. Краска рассчитана по наружной поверхности столбов над лентой и установленных лаг; зачистка и окраска включаются вместе с монтажными работами. Доставка и монтаж столбов, лаг и отлива уточняются при заказе. Расчёт количества материалов не заменяет подбор фундамента по грунту и нагрузкам.
Чертёж фундамента
Одна секция между соседними сваями: вид сбоку, размеры и увеличенный разрез ленты. Ведомость материалов — на весь фундамент.
Готовим SVG-чертёж…
Опалубка — только над землёй: 300 − 200 = 100 мм. 1 ряда доски шириной 150 мм на каждую сторону и торцы. Подземная часть ленты в расход доски не входит. Геометрический объём бетона не уменьшается на арматуру и трубы. Подбор фундамента по грунту и нагрузкам выполняется отдельно.
Доставка и монтаж
Работы по фундаменту
Включены в смету: 346 729 ₽. Объём и условия работ подтвердим по участку. Монтаж металлических столбов, лаг и отлива согласовывается отдельно.
Доставка на участок
Доставка бетона и материалов, насос и разгрузка в итог не включены. Для расчёта нужны адрес, условия подъезда и расстояние подачи бетона.
Вопросы о расчёте
Как рассчитана доска для опалубки?
Опалубка — только над землёй: 300 − 200 = 100 мм. 1 ряда доски шириной 150 мм на каждую сторону и торцы. Подземная часть ленты в расход доски не входит.
До какой глубины опускаются металлические столбы?
Если столбы включены, труба проходит через ленту до верха бетонной сваи. Длина трубы — высота над лентой плюс 300 мм ленты. Бетонные сваи сохраняются.
Включены ли доставка и насос?
Доставка бетона и материалов, насос и условия разгрузки согласовываются отдельно по адресу участка.
Можно ли изменить этот расчёт?
Кнопка «Изменить параметры» открывает сохранённую конфигурацию в калькуляторе. После изменения размеров можно получить новую смету и чертёж.
