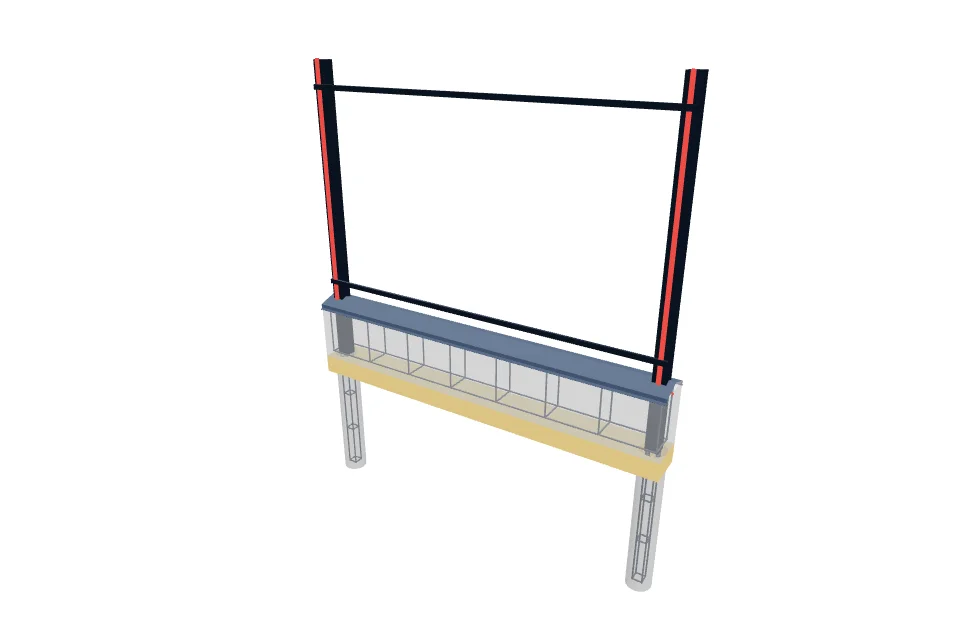

На 3D-видах показан фрагмент ленты. Расчёт материалов — на все 90 м.
Индивидуальный расчёт · № 3491
Расчёт ленточного фундамента под забор 90 м
300×500 мм · 32 бетонных свай
Лента 90 м, сечение 300×500 мм, заглубление 400 мм. В расчёте — бетонные сваи, арматура, опалубка, металлические столбы, лаги, отлив. Ниже — чертежи и смета. Пригодность основания для участка проверяется отдельно. Материалы и выбранные работы рассчитаны по текущему прайсу.
Рассчитать фундамент под свой заборСечение ленты
300×500 мм
Бетон к заказу
16.178 м³, запас 10%
С работами
Работы включены в смету
Чертёж
Одна секция и разрез ленты
Основные характеристики
- Размеры
- 300×500 мм, заглубление 400 мм
- Высота ленты над землёй
- 100 мм
- Бетонные сваи
- 32 шт., Ø200 мм, глубина 1200 мм от низа ленты
- Шаг свай
- 2,897 м, не более 2.9 м
- Металлические столбы
- 32 шт., 100×100×3 мм, длина 2,5 м
- Лаги
- 40×20×2 мм, рядов: 2, 179,8 м
- Расположение лаг
- Нижняя и верхняя — 200 мм от ленты и верха столба
- Отлив на фундамент
- Домиком, 90 м, с капельниками и подгибом, посадочная ширина 310 мм
- Кабель освещения и гофра
- По 224,4 м, вдоль ленты и на 32 столбов
- Бетон по геометрии
- 14.706 м³
- Бетон к заказу
- 16.178 м³, запас 10%
- Арматура Ø12
- 934.0 м / 829.4 кг
- Опалубка 40×150
- 180.60 м / 1.084 м³
- Песчаная подушка
- 150 мм, 3,899 м³, без объёма свай
- Работы по фундаменту
- Включены в смету
Проект в деталях
Измените параметры под свой проект
Выберите размеры, армирование и комплектацию фундамента в калькуляторе.
Опалубка — только над землёй: 500 − 400 = 100 мм. 1 ряда доски шириной 150 мм на каждую сторону и торцы. Подземная часть ленты в расход доски не входит.
Высота трубы над лентой — 2000 мм. Труба проходит через ленту до верха бетонной сваи; бетонные сваи сохранены.
Комплектация фундамента
Бетон и армирование
Бетон М300 / B22,5 — 16.178 м³ с запасом 10%. Арматура Ø12 — 934.0 м (829.4 кг). Защитный слой — 40 мм; учтены нахлёсты 480 мм и крюки хомутов.
32 бетонных свай Ø200 мм. Глубина 1200 мм отсчитывается от низа ленты. Каждая свая армируется четырьмя стержнями с заделкой в ленту и хомутами.
Опалубка и подушка
Опалубка — только над землёй: 500 − 400 = 100 мм. 1 ряда доски шириной 150 мм на каждую сторону и торцы. Подземная часть ленты в расход доски не входит.
Доска 40×150 мм — 180.60 м / 1.084 м³. Песчаная подушка — 150 мм, 3,899 м³.
Столбы, лаги и отлив
Металлические столбы 100×100×3 мм — 32 шт., длина каждого 2,5 м, включая проход через ленту до верха бетонной сваи. Заглушки включены.
Лаги 40×20×2 мм — рядов: 2, 179,8 м трубы.
Отлив на фундамент домиком — 90 м.
Подробная смета
| Позиция | Количество | Цена за ед. | Сумма | |||
|---|---|---|---|---|---|---|
| Подготовка основания | ||||||
| Разметка осей фундамента90 м · 45 ₽ за ед. | 90 м | 45 ₽ | 4 050 ₽ | |||
| Ручная разработка траншеи с учётом подушки, без объёма бурения14,699 м³ · 2 700 ₽ за ед. | 14,699 м³ | 2 700 ₽ | 39 687 ₽ | |||
| Устройство песчаной подушки3,899 м³ · 9 750 ₽ за ед. | 3,899 м³ | 9 750 ₽ | 38 015 ₽ | |||
| Подготовительные и завершающие работы1 заказ · 7 500 ₽ за ед. | 1 заказ | 7 500 ₽ | 7 500 ₽ | |||
| Песок: подушка 150 мм, за вычетом бетонных свай3,899 м³ · 900 ₽ за ед. | 3,899 м³ | 900 ₽ | 3 509 ₽ | |||
Итого по разделу «Подготовка основания»92 761 ₽ | ||||||
| Армирование | ||||||
| Изготовление и вязка арматурного каркаса ленты и свай829,403 кг · 135 ₽ за ед. | 829,403 кг | 135 ₽ | 111 969 ₽ | |||
| Арматура Ø12: продольные стержни с нахлёстами 480 мм390,4 м · 55 ₽ за ед. | 390,4 м | 55 ₽ | 21 472 ₽ | |||
| Арматура Ø12: хомуты ленты с крюками266,432 м · 55 ₽ за ед. | 266,432 м | 55 ₽ | 14 654 ₽ | |||
| Арматура Ø12: четыре стержня на сваю с заделкой в ленту207,36 м · 55 ₽ за ед. | 207,36 м | 55 ₽ | 11 405 ₽ | |||
| Арматура Ø12: хомуты бетонных свай83,808 м · 55 ₽ за ед. | 83,808 м | 55 ₽ | 4 609 ₽ | |||
| Вязальная проволока, 5 г на соединение6,18 кг · 250 ₽ за ед. | 6,18 кг | 250 ₽ | 1 545 ₽ | |||
Итого по разделу «Армирование»165 654 ₽ | ||||||
| Опалубка | ||||||
| Монтаж и демонтаж опалубки: наземная контактная поверхность18,06 м² · 1 275 ₽ за ед. | 18,06 м² | 1 275 ₽ | 23 027 ₽ | |||
| Доска 40×150 мм: наземная часть 100 мм, обе стороны и торцы180,6 м · 180 ₽ за ед. | 180,6 м | 180 ₽ | 32 508 ₽ | |||
Итого по разделу «Опалубка»55 535 ₽ | ||||||
| Бетонирование | ||||||
| Приём, укладка и вибрирование бетона14,706 м³ · 3 600 ₽ за ед. | 14,706 м³ | 3 600 ₽ | 52 942 ₽ | |||
| Бурение бетонных свай Ø200 мм38,4 м · 1 600 ₽ за ед. | 38,4 м | 1 600 ₽ | 61 440 ₽ | |||
| Аренда бетононасоса — 1 смена1 смена · 35 000 ₽ за ед. | 1 смена | 35 000 ₽ | 35 000 ₽ | |||
| Бетон М300 / B22,5, запас 10%16,178 м³ · 7 500 ₽ за ед. | 16,178 м³ | 7 500 ₽ | 121 335 ₽ | |||
Итого по разделу «Бетонирование»270 717 ₽ | ||||||
| Столбы и лаги | ||||||
| Зачистка, грунтование и окраска металла47,176 м² · 750 ₽ за ед. | 47,176 м² | 750 ₽ | 35 382 ₽ | |||
| Столбы 100×100×3 мм: 32 шт. × 2.5 м96 м · 645,65 ₽ за ед. | 96 м | 645,65 ₽ | 61 982 ₽ | |||
| Лаги 40×20×2 мм, рядов: 2186 м · 133,98 ₽ за ед. | 186 м | 133,98 ₽ | 24 920 ₽ | |||
| Заглушки металлических столбов32 шт. · 50 ₽ за ед. | 32 шт. | 50 ₽ | 1 600 ₽ | |||
| Грунт-эмаль по металлу11,794 кг · 700 ₽ за ед. | 11,794 кг | 700 ₽ | 8 256 ₽ | |||
Итого по разделу «Столбы и лаги»132 140 ₽ | ||||||
| Отлив фундамента | ||||||
| Отлив на фундамент: домиком90 м · 600 ₽ за ед. | 90 м | 600 ₽ | 54 000 ₽ | |||
Итого по разделу «Отлив фундамента»54 000 ₽ | ||||||
| Электрика | ||||||
| Прокладка кабеля освещения в гофре218 м · 120 ₽ за ед. | 218 м | 120 ₽ | 26 160 ₽ | |||
| Кабель ВВГнг(А)-LS 3×1,5 мм² (включая запас 6.4 м)224,4 м · 111 ₽ за ед. | 224,4 м | 111 ₽ | 24 908 ₽ | |||
| Гофра ПНД Ø20 мм, тяжёлая, с протяжкой (включая запас 6.4 м)224,4 м · 39 ₽ за ед. | 224,4 м | 39 ₽ | 8 752 ₽ | |||
Итого по разделу «Электрика»59 820 ₽ | ||||||
| Итого | Итого | Итого | 830 627 ₽ | |||
Бетононасос учитывается при включении соответствующей опции. Краска рассчитана по наружной поверхности столбов над лентой и установленных лаг; зачистка и окраска включаются вместе с монтажными работами. Доставка и монтаж столбов, лаг и отлива уточняются при заказе. Расчёт количества материалов не заменяет подбор фундамента по грунту и нагрузкам.
Чертёж фундамента
Одна секция между соседними сваями: вид сбоку, размеры и увеличенный разрез ленты. Ведомость материалов — на весь фундамент.
Готовим SVG-чертёж…
Чертёж отлива фундамента
Домиком, посадочная ширина 310 мм. Сечение, размеры, углы сгиба и ширина развёртки.
Готовим чертёж отлива…
Опалубка — только над землёй: 500 − 400 = 100 мм. 1 ряда доски шириной 150 мм на каждую сторону и торцы. Подземная часть ленты в расход доски не входит. Геометрический объём бетона не уменьшается на арматуру и трубы. Подбор фундамента по грунту и нагрузкам выполняется отдельно.
Доставка и монтаж
Работы по фундаменту
Включены в смету: 435 172 ₽. Объём и условия работ подтвердим по участку. Монтаж металлических столбов, лаг и отлива согласовывается отдельно.
Доставка на участок
Доставка бетона и материалов, насос и разгрузка в итог не включены. Для расчёта нужны адрес, условия подъезда и расстояние подачи бетона.
Вопросы о расчёте
Как рассчитана доска для опалубки?
Опалубка — только над землёй: 500 − 400 = 100 мм. 1 ряда доски шириной 150 мм на каждую сторону и торцы. Подземная часть ленты в расход доски не входит.
До какой глубины опускаются металлические столбы?
Если столбы включены, труба проходит через ленту до верха бетонной сваи. Длина трубы — высота над лентой плюс 500 мм ленты. Бетонные сваи сохраняются.
Включены ли доставка и насос?
Доставка бетона и материалов, насос и условия разгрузки согласовываются отдельно по адресу участка.
Можно ли изменить этот расчёт?
Кнопка «Изменить параметры» открывает сохранённую конфигурацию в калькуляторе. После изменения размеров можно получить новую смету и чертёж.
